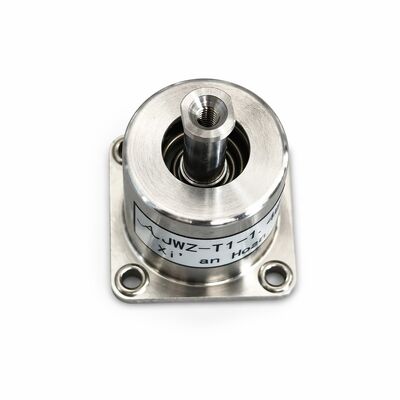

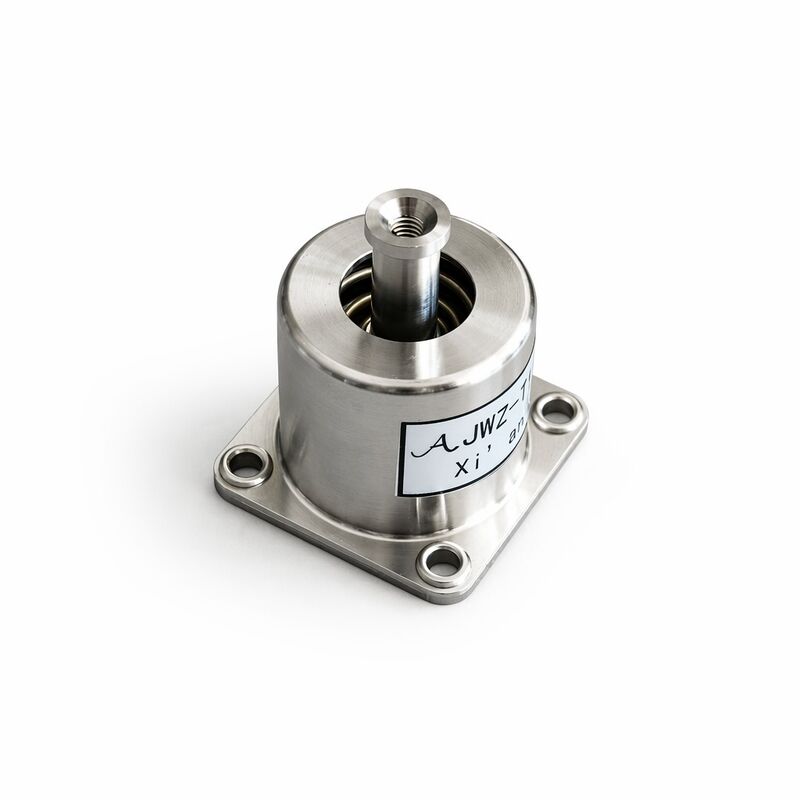

Ο HOAN JWZ-T1-1.4W είναι ένας συμπαγής απομονωτής δονήσεων που αναπτύχθηκε για ελαφρύ εξοπλισμό που απαιτεί ελεγχόμενη υποστήριξη υπό συνθήκες δονήσεων και συγκρούσεων.

Με ονομαστικό φορτίο 1,4 kg και εύρος λειτουργικού φορτίου 1,2 έως 1,6 kg, το μοντέλο αυτό είναι κατάλληλο για εγκαταστάσεις στις οποίες το βάρος του εξοπλισμού,ο χώρος τοποθέτησης και η μετατόπιση πρέπει να ελέγχονται προσεκτικά.

Ο απομονωτής παρέχει δυνατότητα κίνησης τόσο σε κάθετη όσο και σε οριζόντια κατεύθυνση, συμβάλλοντας στη μείωση της μετάδοσης μηχανικών δονήσεων σε ευαίσθητα εξαρτήματα.Η συμπαγή δομή τοποθέτησής του το καθιστά επίσης κατάλληλο για εξοπλισμό με περιορισμένο χώρο εγκατάστασης.

Επισκόπηση του προϊόντος

Το JWZ-T1-1.4W έχει σχεδιαστεί για να παρέχει αξιόπιστη απομόνωση από δονήσεις για μικρά όργανα, ηλεκτρονικά σύνολα και συσκευές ακριβείας.

Η ονομαστική του μετατόπιση φτάνει τα 6 mm προς την κατεύθυνση Z και τα 3 mm προς την κατεύθυνση XY, επιτρέποντας στον απομονωτή να ανταποκρίνεται σε δονήσεις και κινήσεις από πολλαπλές κατευθύνσεις.Το μοντέλο έχει καθορισμένη συχνότητα συντονισμού 10 Hz και έχει αξιολογηθεί με δοκιμή σοκ 5 g..

Το προϊόν μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -45°C έως +75°C, υποστηρίζοντας τη χρήση σε περιβάλλοντα που παρουσιάζουν σημαντικές διακυμάνσεις θερμοκρασίας.

Διάγραμμα δομής

Τεχνικές παραμέτρους

Κουρφή δονήσεων και καμπύλη συγκρούσεων

Τυπικές εφαρμογές

Το JWZ-T1-1.4W μπορεί να εξεταστεί για ελαφρύ εξοπλισμό όπως:

•Εργαλεία ακριβείας
•Συμπληρωματικές ηλεκτρονικές μονάδες
•Μικρές συσκευές επικοινωνίας
•Εξοπλισμός παρακολούθησης και αισθητήρα
•Οπτικές ή απεικονιστικές συσκευές
•Εργαστηριακό εξοπλισμό
•Μονάδες ελέγχου
•Τα όργανα μέτρησης
•Ελαφριά ηλεκτρονική συσκευή στον αέρα
•Μικρά βιομηχανικά ηλεκτρονικά συγκροτήματα

Η τελική επιλογή του μοντέλου θα πρέπει να βασίζεται στο συνολικό βάρος του εξοπλισμού, τον αριθμό των απομονωτών, το κέντρο βάρους, την κατεύθυνση τοποθέτησης και τις πραγματικές συνθήκες δονήσεων ή συγκρούσεων.
