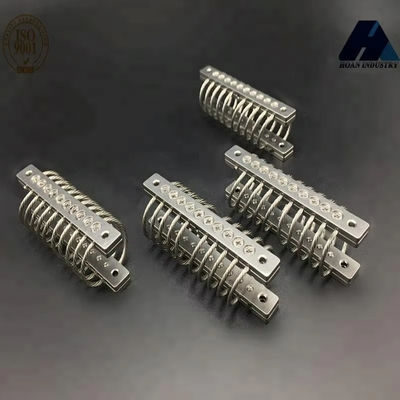

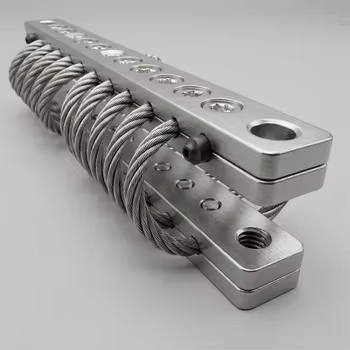

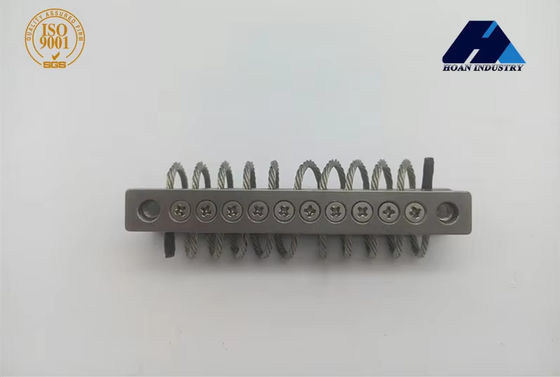

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

Σύνοψη:
Το JGX-0160E-4.8A είναι ένας πλήρως μεταλλικός απομονωτής δονήσεων gimbal σχεδιασμένος για ακριβή έλεγχο δονήσεων σε συμπαγές εφαρμογές καμερών UAV.Η κατασκευή του είναι εξ ολοκλήρου από μέταλλο και δεν περιέχει καουτσούκ και ελαστομερή., παρέχοντας σταθερή απόδοση αποσβεσμού χωρίς να επηρεάζεται από διακυμάνσεις θερμοκρασίας, έκθεση σε υπεριώδη ακτίνες ή χημική επαφή.Ο ιδιόκτητος μηχανισμός διάσπασης δονήσεων μετατρέπει τη μηχανική ενέργεια σε θερμότητα μέσα σε χιλιοστά του δευτερολέπτου, παρέχοντας εγγενώς αξιόπιστη απομόνωση που απαιτεί μηδενική συντήρηση κατά τη διάρκεια της ζωής του προϊόντος.Η ικανότητα φόρτωσης 8KG με ρύθμιση τοποθέτησης τύπου A είναι βελτιστοποιημένη για ελαφριά φορτία FPV και κάμερας δράσης.

Επιδόσεις κάθετου φορτίου

45° Δυναμικότητα κατεύθυνσης φορτίου

Δυνατότητα πλευρικού φορτίου

Μηχανισμός αποσβεσμού & Μηχανική υλικών

Το JGX-0160E-4.8A επιτυγχάνει τον κορυφαίο έλεγχο δονήσεων της κατηγορίας του μέσω ενός καθαρούΚατασκευή από όλα τα μέταλλαΟ απομονωτής είναι...ταχεία διάσπαση ενέργειαςμηχανισμός μετατρέπει την ενέργεια μηχανικών κραδασμών σε θερμική ενέργεια χαμηλής ποιότητας μέσω ξηρής τριβής στις εσωτερικές διεπαφές επαφής,που διαλύεται παθητικά στον περιβάλλοντα αέρα εντός 3-5 χιλιοστών δευτερολέπτων ανά κύκλοΔεν υπάρχει διαρροή υδραυλικών υγρών, δεν υπάρχουν ελαστομερή στοιχεία που να σπάσουν, και δεν υπάρχουν μηχανικές συνδέσεις που να φθαρτούν.Δυναμικότητα αποσβεσμού χωρίς συντήρηση για ολόκληρη τη διάρκεια ζωής του UAV.

Οι πλάκες βάσης είναι κατασκευασμένες από ένωση αλουμινίου 6061-T6 με σκληρή ανωτισμένη επιφάνεια (τύπος III, συμμόρφωση με το MIL-A-8625).Αυτό παρέχει ένα στρώμα οξειδίου 50 μικρών που αντιστέκεται στη γαλβανική διάβρωση όταν τοποθετείται σε πλαισίια drones από ανθρακονήματα. Ένα κοινό σημείο αποτυχίας με διεπαφές χάλυβα-ανθρακονήματος.Οι βίδες κεφαλής θήκης από κράμα χάλυβα κλάσης 12.9 με επικάλυψη από μαύρο οξείδιο παρέχονται ως τυποποιημένα στοιχεία στερέωσης, με προεπιλεγμένη επένδυση με μέση αντοχή για ανθεκτική στις δονήσεις συναρμολόγηση.

Οδηγίες εγκατάστασης

1. Ελέγχεται ότι το βάρος του ωφέλιμου φορτίου βρίσκεται μεταξύ 1,4N και 3,4N (30% - 70% του μέγιστου στατικού φορτίου 4,8N) για βέλτιστες επιδόσεις αποσβεσμού.
2. Επιλέξτε την απαιτούμενη διαμόρφωση τοποθέτησης (από Α έως Ε ή S-τύπου) με βάση τη γεωμετρία του πλαισίου του τσιμπάνου σας.άλλες διαμορφώσεις είναι διαθέσιμες κατόπιν αιτήματος.
3. Καθαρίστε όλες τις επιφάνειες τοποθέτησης με ισοπροπυλική αλκοόλη.
4. Μετά την τοποθέτηση, πραγματοποιείται δοκιμή σαρώσεως με δόνηση εδάφους από 5 έως 500 Hz για την επαλήθευση της απόδοσης της απομόνωσης πριν από την εκτόξευση της πτήσης.

Διασφάλιση ποιότητας και συμμόρφωση με τα πρότυπα

Κάθε απομονωτής JGX-0160E-4.8A υποβάλλεται σε τέσσερις υποχρεωτικές πύλες ποιότητας πριν από την αποστολή: (1) Επιθεώρηση διαστάσεων με χρήση εξοπλισμού CMM με ακρίβεια ±0,02 mm σε σχέση με τα τεχνικά σχέδια.(2) Επιβεβαίωση της έντασης σχοινιών καλωδίου στο 150% του ονομαστικού φορτίου με μηδενικό μόνιμο σύστημα(3) Χαρακτηρισμός δυναμικής δυσκαμψίας σε συχνότητα 5-2000 Hz σε ηλεκτροδυναμικό τραπέζι αναταραχής.(4) Οπτική και διαμετρική τελική επιθεώρηση με ιχνηλασιμότητα παρτίδας έως τους θερμικούς αριθμούς πρώτης ύληςΗ πιστοποιημένη μονάδα παραγωγής ISO 9001:2015 διατηρεί πλήρη ιχνηλασιμότητα παρτίδας από την εισερχόμενη ατσάλινη περιστροφή μέχρι την σειριακή αρίθμηση του τελικού προϊόντος.

Πεδία εφαρμογής

1. Αεροφωτογραφία και κινηματογραφία
2. Τεχνικές επιθεωρήσεις & Drones παρακολούθησης περιουσιακών στοιχείων
3. Πλατφόρμες γεωργικής έρευνας ακριβείας
4. Εφοδιασμός με LiDAR και θερμική απεικόνιση
5. FPV Racing & Freestyle Quadcopters
6. Συστήματα ανεύρεσης και διάσωσης με μη επανδρωμένα αεροσκάφη
