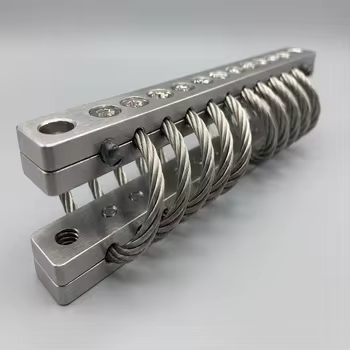

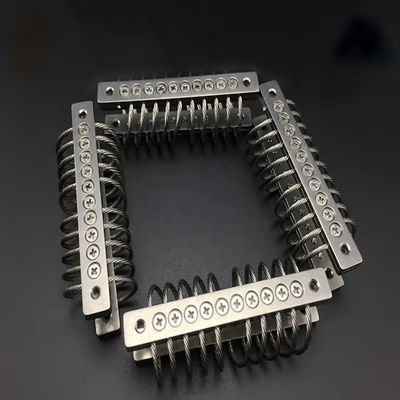

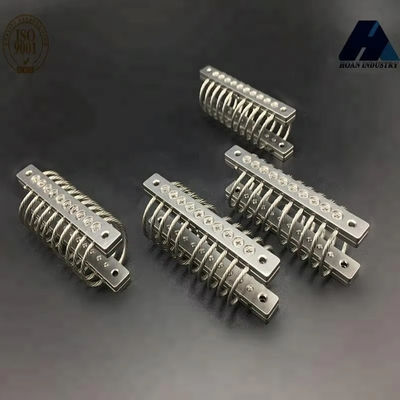

Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

Περίληψη:
Το JGX-0160E-4.8B επαναπροσδιορίζει την απομόνωση κραδασμών στα αντίζυγο UAV εξαλείφοντας τη συντήρηση ως σχεδιαστικό περιορισμό. Κατασκευασμένος εξ ολοκλήρου από ανοξείδωτο χάλυβα με ηλεκτροστιλβωμένες πλάκες βάσης, αυτός ο απομονωτής απαιτεί μηδενική λίπανση, μηδενική ροπή στρέψης μπουλονιών και μηδενική αντικατάσταση εξαρτημάτων καθ 'όλη τη διάρκεια ζωής του 15+ ετών. Η αρχιτεκτονική διπλής προστασίας που εκκρεμεί για δίπλωμα ευρεσιτεχνίας συνδυάζει μια άκαμπτη μηχανική στάση υπέρβασης με ένα δευτερεύον δακτύλιο snubber HNBR, δημιουργώντας ένα ασφαλές σύστημα απομόνωσης κραδασμών που προστατεύει ωφέλιμα φορτία αξίας χιλιάδων δολαρίων. Το μοντέλο 4.8B διαθέτει βάση τύπου Β με διαμόρφωση διπλής ράβδου τοποθέτησης, παρέχοντας βελτιωμένη πλευρική σταθερότητα για επαγγελματικές κινηματογραφικές μηχανές μεσαίου φορμά. Κατάλληλο για αμορτισέρ MIL-STD-810H και δοκιμασμένη κόπωση ISO 10813-1 σε 50 εκατομμύρια κύκλους, το JGX-0160E-4.8B καθορίζεται από αμυντικούς εργολάβους, κατασκευαστές κινηματογραφικού εξοπλισμού και βιομηχανικούς ολοκληρωμένους UAV παγκοσμίως.

Απόδοση κάθετου φορτίου

45° Απόδοση Φορτίου Κατεύθυνσης

Απόδοση πλευρικού φορτίου

Dual Protection Architecture & Reliability Engineering

Η καθοριστική καινοτομία του JGX-0160E-4.8B είναι η περιττή τουδιπλή προστασίασύστημα απομόνωσης κραδασμών. Το πρωτεύον στάδιο αποτελείται από το ίδιο το στοιχείο απομόνωσης συρματόσχοινου, το οποίο χειρίζεται τους κανονικούς λειτουργικούς κραδασμούς μέσω της εσωτερικής απόσβεσης ξηρής τριβής. Η δευτερεύουσα βαθμίδα ενεργοποιείται μόνο όταν η μετατόπιση του απομονωτή υπερβαίνει το 85% της μέγιστης διαδρομής του—ένας άκαμπτος περιοριστής υπέρβασης από ανοξείδωτο χάλυβα εμπλέκεται, αποτρέποντας μηχανικά περαιτέρω παραμόρφωση. Ταυτόχρονα, ένας δακτύλιος snubber HNBR (υδρογονωμένο καουτσούκ νιτριλίου βουταδιενίου) απορροφά την υπολειπόμενη ενέργεια πρόσκρουσης, παρέχοντας ένα χαρακτηριστικό soft-stop που προστατεύει το ωφέλιμο φορτίο από σκληρό μηχανικό σοκ. Αυτή η αρχιτεκτονική διπλού στρώματος είναι ιδιαίτερα κρίσιμη για κινηματογραφικά κλιμάκια που φέρουν πακέτα φωτογραφικών μηχανών αξίας 20.000 $+, όπου μια μόνο σκληρή προσγείωση θα μπορούσε να καταστρέψει αναντικατάστατο εξοπλισμό.

Οχωρίς συντήρησηΟ σχεδιασμός επιτυγχάνεται μέσω τριών μηχανολογικών επιλογών: Πρώτον, οι επιφάνειες από ανοξείδωτο χάλυβα 304 με ηλεκτρογυάλισμα εξαλείφουν τις μικροχαράξεις όπου συνήθως ξεκινά η διάβρωση και το στρώμα παθητικού οξειδίου αυτοθεραπεύεται εάν γρατσουνιστεί. Δεύτερον, το στοιχείο απομόνωσης προεντάνεται στο εργοστάσιο στο 120% του μέγιστου ονομαστικού στατικού φορτίου και θερμαίνεται στους 350°C για 4 ώρες—αυτή η διαδικασία εκτόνωσης της πίεσης εξαλείφει την αρχική καθίζηση και χαλάρωση του μπουλονιού που ταλαιπωρεί τα μη επεξεργασμένα συγκροτήματα συρματόσχοινων. Τρίτον, όλες οι διεπαφές συνδετήρων ενσωματώνουν ροδέλες με ελικοειδή ελατήρια (DIN 127B) και προεφαρμόζονται με αναερόβιο κλείδωμα σπειρώματος μεσαίας αντοχής. Το αποτέλεσμα είναι ένας απομονωτής που μπορεί να εγκατασταθεί, να ρευτεί μία φορά και στη συνέχεια να αγνοηθεί για το υπόλοιπο της λειτουργικής ζωής του UAV.

Διαδικασία Εγκατάστασης & Θέσης σε λειτουργία

1. Βεβαιωθείτε ότι το πραγματικό βάρος ωφέλιμου φορτίου πέφτει μεταξύ 2,4N και 3,4N (50%-70% του ονομαστικού φορτίου 4,8N) για βέλτιστη εμπλοκή τόσο του πρωτεύοντος όσο και του δευτερεύοντος σταδίου προστασίας.
2. Τοποθετήστε τον απομονωτή χρησιμοποιώντας τη διαμόρφωση διπλής ράβδου τύπου Β. Η συμμετρική σχεδίαση παρέχει ίση πλευρική ακαμψία και στις δύο κατευθύνσεις, κρίσιμη για την ισορροπημένη απόδοση των αντίζυγων.
3. Τοποθετήστε τους συνδετήρες M4 στα 3,0 N·m χρησιμοποιώντας ένα βαθμονομημένο δυναμόκλειδο. Σφίξτε με μια διασταυρούμενη ακολουθία σχεδίων για διαμορφώσεις στερέωσης πολλαπλών μπουλονιών.
4. Εκτελέστε μια δοκιμή εδάφους πριν από την πτήση: εκτρέψτε χειροκίνητα το ωφέλιμο φορτίο σε πλήρη διαδρομή και στους τρεις άξονες και επαληθεύστε την ομαλή, προοδευτική αντίσταση χωρίς δέσιμο ή μεταλλικό κλικ.
5. Καταγράψτε την ημερομηνία εγκατάστασης και τον σειριακό αριθμό. Ο απομονωτής δεν απαιτεί προγραμματισμένη συντήρηση. Συνιστάται οπτική επιθεώρηση σε διαστήματα 500 ωρών πτήσης για τον έλεγχο για τυχαία σωματική βλάβη.

Δοκιμή Επικύρωσης & Πιστοποίηση

Οι μονάδες παραγωγής JGX-0160E-4.8B υποβάλλονται σε πρωτόκολλο επαλήθευσης ποιότητας πέντε σταδίων: (1) Επαλήθευση διαστάσεων μηχανής μέτρησης συντεταγμένων (CMM) σε ±0,015 mm. (2) Επαλήθευση προέντασης σε βαθμονομημένη κυψέλη φορτίου με ακρίβεια πλήρους κλίμακας 0,5%. (3) Δυναμικός χαρακτηρισμός σε ηλεκτροδυναμικό αναδευτήρα 10 kN που σαρώνει 5-3000 Hz σε επιτάχυνση εισόδου 0,5 g. (4) 100% λειτουργική δοκιμή στεγανότητας σε 150% ονομαστικό φορτίο με μηδενικό κριτήριο μόνιμης παραμόρφωσης. (5) Δειγματοληψία στατιστικού ελέγχου διεργασίας (SPC) για αντοχή στη διάβρωση ψεκασμού αλατιού ανά παρτίδα. Οι δοκιμές επιταχυνόμενης διάρκειας ζωής σύμφωνα με το ISO 10813-1 επιβεβαιώνουν 50 εκατομμύρια κύκλου ζωής κόπωσης σε ονομαστικό φορτίο, που ισοδυναμεί με περίπου 28.000 ώρες πτήσης σε τυπικά προφίλ δόνησης UAV. Το προϊόν φέρει πιστοποιήσεις ISO 9001:2015, CE, RoHS και REACH με πλήρη αποκάλυψη υλικού διαθέσιμη για συμμόρφωση με τις αμυντικές προμήθειες.

Πεδία Εφαρμογής

1. Επαγγελματικά Gimbals Cinema & Broadcast Camera
2. UAV μακράς διαρκείας Συνοριακής Περιπολίας & Λιμενικού Σώματος
3. Drones Precision Agriculture & Crop Monitoring
4. Πλατφόρμες επιθεώρησης ηλεκτρικών γραμμών και αγωγών
5. UAV Ατμοσφαιρικής Έρευνας & Παρακολούθησης Καιρού
6. Συστήματα Τακτικής ISR (Πληροφοριών, Επιτήρησης, Αναγνώρισης).
7. Υπεράκτια μη επανδρωμένα αεροσκάφη επιθεώρησης εγκαταστάσεων πετρελαίου και φυσικού αερίου
