Σταματήστε το καταστροφικό σοκ στο πάτωμα, την ολίσθηση των μηχανών και την κόπωση του σκυροδέματος στην πηγή

Σε εγκαταστάσεις παραγωγής υψηλής απόδοσης, τα βαριά μηχανήματα όπως υδραυλικά πρέσες, κέντρα CNC, πρέσες τυποποίησης και σφυρηλατητικά σφυριά παράγουν τεράστια κινητική ενέργεια.Αυτά τα τεράστια κύματα συγκρούσεων εξαπλώνονται απευθείας στο τσιμεντένιο θεμέλιο της εγκατάστασης ως στερεό-μεταφερόμενες δονήσεις.Με την πάροδο του χρόνου, αυτό οδηγεί σε δομικές ρωγμές, ταχεία φθορά των δαπανηρών εξαρτημάτων της μηχανής, κρίσιμη απώλεια της ακρίβειας του εργαλείου, και έναν ακουστικό θόρυβο που παραβιάζει τα πρότυπα βιομηχανικής ασφάλειας.
Αντιμετωπίζει η εγκατάστασή σας αυτούς τους υψηλούς κινδύνους λειτουργίας;
Βλάβες σε τσιμέντο και κτίρια:Επαναλαμβανόμενες μικρο-επιθέσεις που έκαναν σκόνη τις πλακέτες του τσιμεντένιου δαπέδου, κατέστρεψαν τις δομικές κολώνες και χαλάρωσαν τους βρόχους που ήταν αγκυροβολημένοι στο πάτωμα.
Απώλεια ακρίβειας εργαλείου:Οι υψηλής συχνότητας δονήσεις προκαλούν κλαψούρισμα εργαλείων, με αποτέλεσμα κακές επιφάνειες, λανθασμένες διαδρομές συντεταγμένων CNC και απορριπτόμενα εργαλεία.
Σοβαρός ακουστικός συντονισμός:Τα χαμηλής συχνότητας κύματα κρούσης ταξιδεύουν μέσα από το πάτωμα και εκπέμπουν νέους ήχους στον αέρα, προκαλώντας ένα περιβάλλον υψηλού decibel και κόπωση του χειριστή.
Μηχανική περπάτημα και μετατόπιση:Ανεγκλωβισμένος βαρύς εξοπλισμός παρασύρεται αργά από το καθορισμένο σημείο, απειλώντας την ασφάλεια του χειριστή και κόβοντας τις γραμμές τροφοδοσίας.
Το Hoan 100611 Type Heavy-Duty Machine Tool Rubber Shock Absorber Pads προσφέρει μια ασυμβίβαστη επαγγελματική λύση αποσύνδεσης.Η σειρά συνδυάζει την υψηλή ελαστικότητα του υψηλού επιπέδου βουλκανισμένου φυσικού καουτσούκ με την εξαιρετική ανθεκτική ακαμψία μιας ενσωματωμένης δομικής πλάκας χάλυβα Q235.

Γκαλερί προϊόντων

Η σειρά Hoan 100611 έχει σχεδιαστεί για να χειρίζεται τεράστια στατικά φορτία και σοβαρές δυναμικές επιπτώσεις, με μοναδική διπλή δομή που παρέχει μέγιστη σταθερότητα και απόδοση αποσύνδεσης.

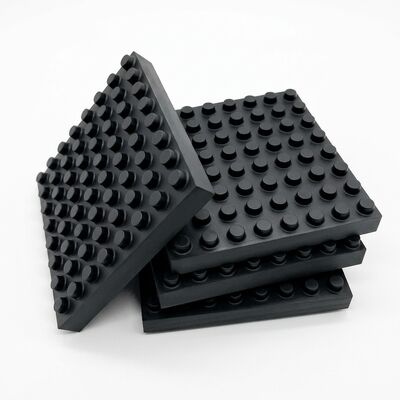

1. Hoan 100611 Υψηλής ισχύος απορροφητής κρούσης (κλασική διαμόρφωση)

Η άνω επιφάνεια παρέχει μια ομοιόμορφη, άκαμπτη διεπαφή για την κατανομή του βάρους της βάσης της μηχανής, αποτρέποντας τη συγκέντρωση τοπικού στρες και εξασφαλίζοντας την τέλεια ευθυγράμμιση.(Σχήμα 1: ALJ48 Εργαλεία βαρέος τύπου με ελαστικό απορροφητή τιμής (Shock Absorber Pad) που διαθέτει βαρέος τύπου βουλκανισμένο φυσικό καουτσούκ με εσωτερική δομική ενίσχυση από χάλυβα.)

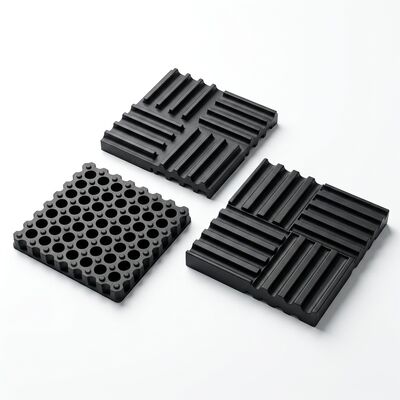

2. υψηλής απόδοσης κάτω προφίλ πρακτική εγκατάσταση θέα

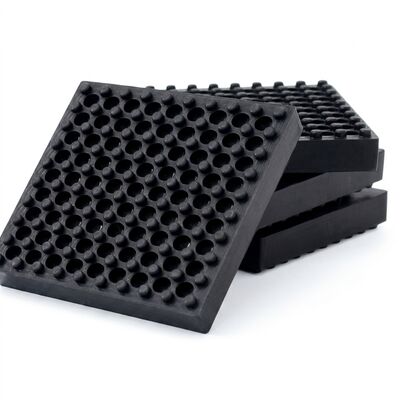

Μια κοντινή εικόνα που αναδεικνύει το προηγμένο προφίλ του πυθμένα, που δείχνει το βαθύ-τρύπα πνευματικό θάλαμο μήτρα, αντι-γλιστρικές προεξοχές,και ευελιξία εγκατάστασης στον πραγματικό κόσμο κάτω από βαριά μηχανήματα και εξοπλισμό.(Σχήμα 2:Εγχειρηματοποιημένο προφίλ κάτω-Τα πολλαπλών σημείων βαθύτρυπα κενού φλιτζάνια και προεξοχές παγιδεύουν αέρας τσέπες για να πολλαπλασιάσει την απορρόφηση απόδοση, παράλληλα με την παροχή μέγιστης πλευρικής πρόσφυσης.)

Βασικά χαρακτηριστικά

Ενσωματωμένη δομική πλάκα από χάλυβα Q235:Οι περισσότεροι στερεοί ελαστικοί δίσκοι υποφέρουν από σοβαρή τοπική πίεση, εξέγερση και σχίσιμο από την κοπή κάτω από τα βάθρα των βαρέων μηχανημάτων.Πλάκα από χάλυβα Q235 που έχει σφυρηλατηθεί με αμμοσφαιρίνη μέσα στον πυρήνα τηςΗ δομική αυτή ενσωμάτωση λειτουργεί ως ισορροπία φορτίου, διανέμοντας ομοιόμορφα τις τεράστιες κατακόρυφες δυνάμεις σε όλο το σώμα από ελαστομερές, αποτρέποντας την αποτυχία της κοπής και εξασφαλίζοντας ότι το μηχάνημα παραμένει τέλεια επίπεδο.
Προχωρημένο βάθος με βαθιά προεξοχή:Η κάτω επιφάνεια είναι κατασκευασμένη με μια μήτρα από βαθιές κυλινδρικές τρύπες ανάγλυφου περιτριγυρισμένες από ανυψωμένες συγκεντρωτικές προεξοχές.
α. Βελτιστοποίηση του παράγοντα σχήματος:Καθώς το καουτσούκ είναι ουσιαστικά ασύλληπτο από όγκο (o ≈ 0,5 αναλογία Poisson), απαιτεί χώρο για να εκπυρσοκροτήσει.
β. Αμβλύνσεις πνευματικών κρούσεων:Ο αέρας που παγιδεύεται στις βαθιές κοιλότητες λειτουργεί ως δευτερεύουσα ατμοσφαιρική άνοιξη.Απορροφούν τα κύματα σοκ υψηλής έντασης και εμποδίζουν την εξάπλωση του ήχου που μεταφέρεται από το στερεό.
γ. Κρατήρα υψηλής τριβής:Οι προεξοχές της περιμέτρου λειτουργούν ως όρια αναρρόφησης βαριάς χρήσης,Πολλαπλασιασμός της στατικής τριβής και της μηχανικής αλληλεπίδρασης με το τσιμεντένιο δάπεδο για την εξάλειψη της ροής της μηχανής χωρίς επιθετικές χημικές κόλλες.
Δυνατότητα προσαρμογής σε ακραίο φορτίο (30 kg έως 6000 kg):Η σειρά Hoan 100611 διαθέτει πέντε διαφορετικά μοντέλα και προσφέρει ένα απίστευτα ευρύ φάσμα εφαρμογών.Οι φυσικές διαστάσεις και η ονομαστική χωρητικότητα είναι τέλεια προσαρμοσμένες για να ανταποκρίνονται στις ειδικές ανάγκες της μηχανικής σας..
Ελαστομερές υψηλής θέρμανσης βιομηχανικής ποιότητας:Η συσκευή αυτή είναι κατασκευασμένη από φυσικό καουτσούκ (NR) υψηλής ποιότητας, με θείο, παρέχει εξαιρετική ανθεκτικότητα και χαμηλή έλξη.και υγρασία, που εγγυάται διάρκεια ζωής άνω των 10+ ετών κάτω από συνεχή φορτίο.

Λεπτομερείς προδιαγραφές

Ο παρακάτω πίνακας παρουσιάζει τις ακριβείς μηχανικές παραμέτρους για την οικογένεια προϊόντων Hoan 100611.Οι τιμές αυτές είναι πιστοποιημένες για να υποστηρίζουν επαγγελματικούς διαρθρωτικούς υπολογισμούς και σχεδιασμό εγκατάστασης μηχανών.:

4 Επαγγελματικές μεθόδους εγκατάστασης

Για να ανταποκρίνεται σε διάφορα σχέδια μηχανημάτων, τύπους δαπέδων και δυναμικούς φορείς δύναμης, η σειρά Hoan 100611 υποστηρίζει τέσσερις διακριτές, δοκιμασμένες σε πεδίο ρυθμίσεις εγκατάστασης:
Μέθοδος 1:Απευθείας τοποθέτηση κάτω από το πόδι
Πεδίο εφαρμογής:Ιδανικό για lathes CNC, μηχανές άλεσης, εμπορικά δρομέα και βοηθητικό εξοπλισμό φυτών με ελάχιστες πλευρικές δυνάμεις και χωρίς απαίτηση για άκαμπτη μηχανική αγκύρωση.
Διαδικασία:
α. Καθαρίστε προσεκτικά την επιφάνεια του δαπέδου από σκυρόδεμα, εξασφαλίζοντας ότι δεν έχει χαλαρό άμμο, νερό και λάδι κοπής.
Β. Σηκώστε το πόδι του μηχανήματος χρησιμοποιώντας υδραυλική θήκη ή θύρα βαριάς χρήσης.
γ. Στρίψτε το Hoan 100611 pad απευθείας κάτω από το κέντρο της στήριξης ισοπέδωσης ή του υποστήριξης του ποδιού του μηχανήματος.διασφαλίζοντας ότι η βάση κάθεται τετράγωνα στην επίπεδη κορυφή του πάπυρου χωρίς.

Μέθοδος 2:Εγκλωβισμένη τοποθέτηση με άγκυρα στο πάτωμα

Πεδίο εφαρμογής:Κατασκευασμένα για μηχανήματα που υφίστανται μέτρια πλευρική δύναμη, όπως βιομηχανικοί αναμεικτες υψηλής ροπής, ανεμιστήρες και αντλίες αλληλοκίνησης.
Διαδικασία:
α. Τοποθετήστε το Hoan 100611 pad κάτω από το πόδι του μηχανήματος και σημειώστε το κεντρικό σημείο στο δάπεδο σκυροδέματος. β.και να εισαγάγετε ένα βαρύ εξάπλωση γροθιάς άγκυρο βρόχο.
γ. Επαναπροσαρμογή της στήλης Hoan 100611 πάνω από το βρόχο άγκυρας.
Δ. Εγκαταστήστε ένα μαλακό, υψηλής απόδοσης ελαστικό πλυντήριο/μονωτικό κολάρο στην κορυφή του πλαισίου τοποθέτησης της μηχανής για να αποφευχθεί η άμεση επαφή μετάλλου με μέταλλο ("ακουστική γέφυρα").
Ε. Πέρασε το δομικό μπουλόν μέσω της τρύπας τοποθέτησης της μηχανής και του ελαστικού πλυντηρίου, και στη συνέχεια έστρωσέ το στην άγκυρα διεύρυνσης του δαπέδου.Σφιχτότητα σύμφωνα με τις προδιαγραφές για τη δημιουργία ανθεκτικού απομονωμένου από δονήσεις δεσμού.

Μέθοδος 3: Πολυεπίπεδη σειρά στοιβάσεων
Πεδίο εφαρμογής:Σχεδιασμένα για εξαιρετικά ευαίσθητες επιστημονικές ή ιατρικές συσκευές δοκιμών, οπτικούς πίνακες υψηλής ανάλυσης,ή εξοπλισμός που απαιτεί ακραία στατική κάμψη και εξαιρετικά χαμηλές φυσικές συχνότητες (για την απομόνωση μικροσεισμικών δονήσεων χαμηλής συχνότητας).
Διαδικασία:
α. Τοποθετήστε το πρώτο pad Hoan 100611 απευθείας στην πλάκα σκυροδέματος.
β. Τοποθετήστε ένα φύλλο χάλυβα θερμής θέρμανσης πάχους 3 mm έως 5 mm (κοπή για να ταιριάζει με το ακριβές LxWfootprint του pad) πάνω από το πρώτο pad.Τοποθετήστε μια δεύτερη Hoan 100611 pad στην κορυφή του χαλκού φύλλο διαχωριστή.δ. Επαναλάβετε κατά περίπτωση (έως 3 στρώσεις στοιβαγμένες). Τα ενδιάμεσα φύλλα χάλυβα διανέμουν συμπίεση, αποτρέπουν την κάμψη των ελαστομερών και διατηρούν σταθερή την περιστροφή του συνόλου κάτω από υψηλά φορτία.

Μέθοδος 4: Αγκυροβολία δαπέδου με οριοθέτες περιμέτρου
Πεδίο εφαρμογής:Υποχρεωτικό για μηχανήματα που υφίστανται σοβαρές πλευρικές συγκρούσεις υψηλής ταχύτητας και τεράστιες οριζόντιες δυνάμεις κοπής, όπως πρέσες τυποποίησης, ψαλίδια τυποποίησης υψηλής ταχύτητας και μηχανήματα υδραυλικής σφυρηλασίας.
Διαδικασία:
Α. Εγκαταστήστε τα pads Hoan 100611 απευθείας κάτω από το κύριο πλαίσιο της βάσης της μηχανής ακολουθώντας τη μέθοδο 1 για να χειριστείτε την τεράστια κάθετη στατική και δυναμική συμπίεση.
Β. Εγκαταστήστε ανεξάρτητους, άκαμπτους ατσάλινους οριοθετητές ή "σταθμούς" στο τσιμεντένιο πάτωμα που περιβάλλει άμεσα όλες τις τέσσερις γωνίες του πλαισίου βάσης της μηχανής.
γ. Ασφαλίστε τα όρια περιμέτρου στο πάτωμα με τη χρήση βαρέων μηχανικών αγκυροβολών.δ.Εισάγετε ένα στρώμα από ελαστικό επένδυση υψηλής αντοχής ή μια κατακόρυφη Hoan 100611 pad μεταξύ των ατσάλινων περιμετρικών ορίων και το πλαίσιο της μηχανήςΑυτό απορροφά τεράστιες πλευρικές αδρανειακές δυνάμεις κατά την αντιστροφή της κίνησης, ενώ εμποδίζει το μηχάνημα να πηδήξει, να περπατήσει ή να γλιστρήσει.

Οικουμενικές εφαρμογές

Η σειρά Hoan 100611 είναι αξιόπιστη παγκοσμίως σε βιομηχανικά, εμπορικά και δομικά έργα υψηλής έντασης:
Κέντρα επεξεργασίας CNC ακριβείας:Στρογγυλομηχανές, φρεατομηχανές, τρυπαντομηχανές και ηλεκτρικές μηχανές εκφόρτωσης (EDM) που απαιτούν σταθερότητα διαστάσεων κάτω των μικρών.
Τεχνικές συσκευές για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή των συσκευών:Απομονώνει τα μαζικά κυκλικά δυναμικά κύματα, προστατεύοντας την πλάκα του εργοστασίου και εμποδίζοντας τη μετάδοση των δονήσεων στα γειτονικά γραφεία.
Μηχανές σφυρηλασίας βαρέων υδραυλικών πρέσων:Απορροφά υψηλής έντασης κατακόρυφες κορυφές φορτίου, προστατεύοντας το θεμέλιο από ρωγμές.
Εμπορικά δρόμια γυμναστηρίου:Απομονώνει τα επαναλαμβανόμενα σοκ από την πρόσκρουση των ποδιών, εμποδίζοντας την εισροή σοβαρών δομικών χτυπημάτων σε οροφές κατοικιών ή παρακείμενα γραφεία.
Εξοπλισμός κάμψης κοπής:Απορροφά τις ξαφνικές μηχανικές δυνάμεις ανάκαμψης που παράγονται κατά τη διάρκεια της κατάρρευσης της πλακέτας μετάλλου και των κύκλων κάμψης υψηλής ροπής.
Δωμάτια βαρέων εγκαταστάσεων HVAC:Αποσύνδεση πολλών τόνων ψυκτικών νερού, βιομηχανικών πύργων ψύξης και βαρέων περιστρεφόμενων συμπιεστών αέρα.
