Hoan 100301 Μονουλάρια ελαστικά απομονωτικά στρώματα για δονήσεις

Hoan 100301 Modular Rubber Pads απομόνωσης κραδασμών με πλακάκια Αντικραδασμικά πατάκια βάφλας

Εξαλείψτε τους έντονους μηχανικούς κραδασμούς και τη δομική ηχορύπανση

Στα σύγχρονα εμπορικά κτίρια και στις βαριές βιομηχανικές εγκαταστάσεις, ο θόρυβος που μεταδίδεται από τις κατασκευές είναι μια επίμονη και δαπανηρή πρόκληση μηχανικής. Τα βουητά του κινητήρα υψηλής συχνότητας, οι παλμοί της αντλίας χαμηλής συχνότητας και οι παλινδρομικοί κραδασμοί του συμπιεστή μεταφέρονται απευθείας σε τσιμεντένια δάπεδα. Αυτή η ενέργεια ταξιδεύει ως στερεά κύματα μέσα από κολώνες κτιρίων, δονώντας ολόκληρες κατόψεις, προκαλώντας παράπονα θορύβου, χαλάρωση αρμών σωλήνων και ενοχλητικό εξοπλισμό υψηλής ακρίβειας.
Εάν έχετε να κάνετε με:
Μετάδοση δομικού θορύβου: Χαμηλής συχνότητας κραδασμοί και βουητό που διαδίδονται από δωμάτια μηχανικού εξοπλισμού μέσω πλακών δαπέδου σε γραφεία ή οικιακούς χώρους.
Καταπόνηση αρμού σωλήνων HVAC: Σοβαροί κραδασμοί σε αντλίες νερού ή ψυκτικά συγκροτήματα που προκαλούν κόπωση του σωλήνα, οδηγώντας σε διαρροές υγρού και ρωγμές συγκόλλησης.
Απώλεια βαθμονόμησης οργάνου: Λεπτές ζυγαριές εργαστηρίου ή οπτικοί αισθητήρες που καταγράφουν δονήσεις δαπέδου, με αποτέλεσμα αναξιόπιστες ενδείξεις.
Τα Modular Rubber Isolation Pads Hoan 100301 αντιπροσωπεύουν την απόλυτη επαγγελματική λύση αποσύνδεσης. Κατασκευασμένη από βουλκανισμένα ελαστομερή υψηλής ποιότητας, αυτή η σειρά μαξιλαριών "βάφλας" βαρέως τύπου χρησιμοποιεί εύκολη, στοιβαγμένη διαμόρφωση για να απορροφά τη δομική ενέργεια και να επιτυγχάνει αθόρυβες λειτουργίες μηχανημάτων.

Συλλογή προϊόντων

Η σειρά 100301 διαθέτει σχεδιασμένο σχεδιασμό βάφλας διπλής όψης που αποτρέπει την ολίσθηση, αυξάνει τη δυναμική παραμόρφωση και εγγυάται ομοιόμορφη κατανομή φορτίου.

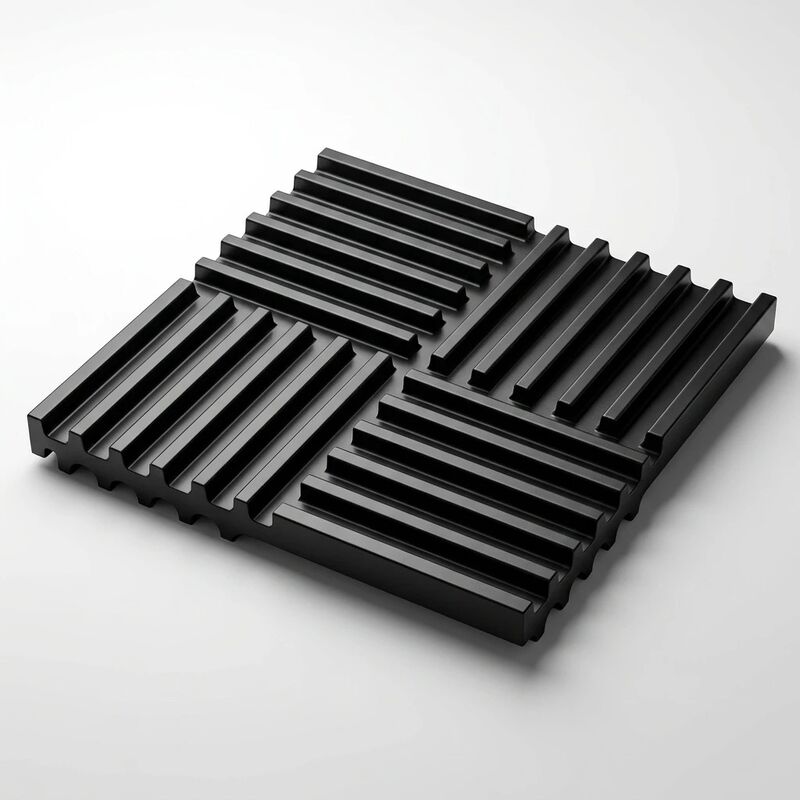

1. Hoan 100301 Modular Rubber Pad Vibration Pad (Τυπική διαμόρφωση)

Διαθέτοντας υφή βάφλας υψηλής απόδοσης που δημιουργεί τσέπες κενού πολλαπλών κατευθύνσεων, αυτό το μαξιλαράκι προσφέρει εξαιρετική στατική τριβή και απομόνωση κραδασμών.(Εικόνα 1: Hoan 100301 Waffle Anti-Vibration Rubber Pad-Hoan 100301 Waffle Anti-Vibration Rubber Pad-Hulded-precision-formed-Hulded-Precision-Hulded Rubber Pad-Hoan 100301 Waffle Anti-Vibration Rubber Pad-Precision-formeded-Holded- Natural rubber που διαθέτει αρθρωτές ενώσεις αλληλασφάλισης για ευέλικτο μέγεθος.)

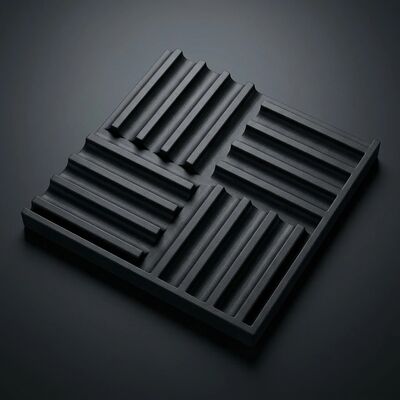

2. Λεπτομέρεια επιφάνειας πλέγματος & ποιότητας υλικού

Μια κοντινή όψη που τονίζει το υψηλής ποιότητας βουλκανισμένο ελαστομερές μας, που δείχνει σταθερό πάχος τοιχώματος και υψηλή αντοχή στο σχίσιμο, σχεδιασμένο για απαιτητικά δομικά περιβάλλοντα.(Εικόνα 2: Λεπτομέρεια προφίλ επιφάνειας-Το πυκνό πλέγμα βάφλας εξασφαλίζει βέλτιστα χαρακτηριστικά διάτμησης και αποτρέπει τη συλλογή υγρασίας ή λαδιού κάτω από το επίθεμα.)

Βασικά χαρακτηριστικά Πλεονεκτήματα

Modular Interlocking Planeable Design:Το τυπικό αποτύπωμα ενός μπλοκ έχει διαστάσεις 85mm x 85mm x20mm. Τα μεμονωμένα μπλοκ μπορούν να συνδεθούν απρόσκοπτα σε μεγαλύτερα χαλάκια για να ταιριάζουν με οποιαδήποτε βάση εξοπλισμού ή να κοπούν επιτόπου με ένα βοηθητικό μαχαίρι χωρίς να χάνουν τη σταθερότητα των άκρων ή την ικανότητα φορτίου.
Απόδοση πολλαπλών επιπέδων με δυνατότητα στοίβαξης (1 έως 4 επίπεδα):Κλιμακώστε εύκολα την απομόνωση κραδασμών σας. Το 100301 υποστηρίζει στοιβαγμένες εγκαταστάσεις ύψους έως και 4 στρώσεων (συνολικά ύψη: 20mm, 43mm, 66mm και 89mm). Με την εισαγωγή πλακών από γαλβανισμένο χάλυβα 3 mm μεταξύ των στρωμάτων για την κατανομή των φορτίων συμπίεσης, το σύστημα μειώνει τη φυσική του συχνότητα σε αξιοσημείωτα 5,3 Hz για μέγιστη προστασία χαμηλής συχνότητας.
Σύνθεση φυσικού καουτσούκ υψηλής υγρασίας:Το ειδικά αναμεμειγμένο NR (φυσικό καουτσούκ), νεοπρένιο ή EPDM παρέχει ανώτερη απαγωγή ενέργειας. Απορροφά έως και το 99% των μικροκουνημάτων υψηλής συχνότητας, καθιστώντας το ιδανικό για κινητήρες υψηλής ταχύτητας, γεννήτριες και βιομηχανικά ψυκτικά συγκροτήματα. Ονοματολογία/ΜέροςΣύστημα αριθμών:
Πρώτο ψηφίο (Σκληρότητα):π.χ., το 6 αντιπροσωπεύει το 60 Shore A (Standard). Τα προαιρετικά μαλακά 4 (40 Shore A) ή extra-stiff 8 (80 Shore A) είναι προσαρμόσιμα.
Δεύτερο ψηφίο (Μπλοκ):Καθορίζει τη διαμόρφωση του αποτυπώματος (1 = 1 μπλοκ, 2 = 2 μπλοκ, 4 = 4 μπλοκ, 6 = 6 μπλοκ, 8 = 8 μπλοκ).
Τρίτο ψηφίο μετά την παύλα (Επίπεδα):Καθορίζει τον αριθμό των στοιβαγμένων στρωμάτων (1 έως 4 στρώσεις, χωρισμένες με πλάκες κατανομής φορτίου 3 mm).

Υψηλή αντοχή στο χημικό περιβάλλον:Σχεδιασμένο για να αντέχει την υπεριώδη ακτινοβολία, το όζον, το moisκαι μέτρια έκθεση σε λάδια ή βιομηχανικά γράσα, εξασφαλίζοντας διάρκεια ζωής χωρίς συντήρηση άνω των 10+ ετών σε σκληρά περιβάλλοντα.

Λεπτομερείς προδιαγραφές (Hoan 100301 Series - 60 Shore A Hardness)

Ο παρακάτω πίνακας περιγράφει τις πλήρεις τεχνικές προδιαγραφές για την τυπική οικογένεια προϊόντων Shore 40, 60 και 80 (χρησιμοποιώντας το 60 Shore A ως βάση). Αυτές οι παράμετροι είναι πλήρως πιστοποιημένες για την εξασφάλιση αξιόπιστων μηχανικών υπολογισμών:

Τεχνικές Εφαρμογές

Τα αρθρωτά επιθέματα δόνησης Hoan 100301 εμπιστεύονται παγκοσμίως συμβούλους ακουστικών, εργολάβους MEP και κατασκευαστές μηχανημάτων για την απομόνωση τόσο του θορύβου μηχανών υψηλής συχνότητας όσο και των ισχυρών κρούσεων χαμηλής συχνότητας.
Συστήματα HVAC Πύργοι Ψύξης:Ιδανικό για τοποθέτηση κάτω από μονάδες διαχείρισης αέρα (AHUs) τοποθετημένων σε οροφή, ψυκτικά συγκροτήματα και συμπυκνωτές εξάτμισης για να αποτρέψει τους κραδασμούς από την αντήχηση στις κατασκευές από σκυρόδεμα. Αντλίες και ανεμιστήρες βαρέως υγρού νερού: Αποσυνδέει αντλίες νερού κυκλοφορίας μεγάλου όγκου και φυγοκεντρικούς ανεμιστήρες, προστατεύοντας τους σωλήνες από λιπώδεις ρωγμές.
Παλινδρομικοί αεροσυμπιεστές:Απορροφά κάθετες και οριζόντιες μη ισορροπημένες δυνάμεις υψηλής ενέργειας, σταθεροποιώντας τις ολισθήσεις του συμπιεστή χωρίς άκαμπτη αγκύρωση δαπέδου.
Κρεβάτια Delicate Laboratory Foundation:Προστατεύει ηλεκτρονικά μικροσκόπια υψηλής μεγέθυνσης, μηχανές μέτρησης συντεταγμένων (CMM) και οπτικούς πίνακες από δονήσεις δαπέδου περιβάλλοντος.
Αρχιτεκτονικά Πλωτά Δωμάτια Ακουστικά Δωμάτια:Χρησιμοποιείται συχνά στην κατασκευή δαπέδων θεάτρου, δωματίων γεννητριών ξενοδοχείων, στούντιο ηχογράφησης και δωματίων μηχανικών εγκαταστάσεων για τη δημιουργία ακουστικής αποσύνδεσης υψηλής απόδοσης.
