JZP-3.0B Απορροφητής συγκρούσεων από καουτσούκ

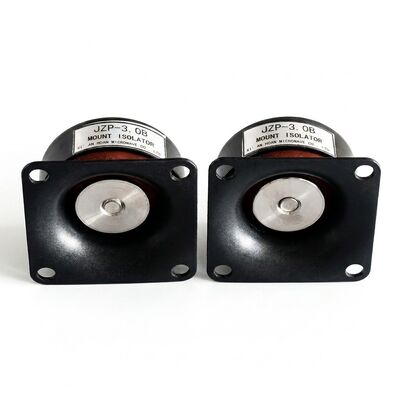

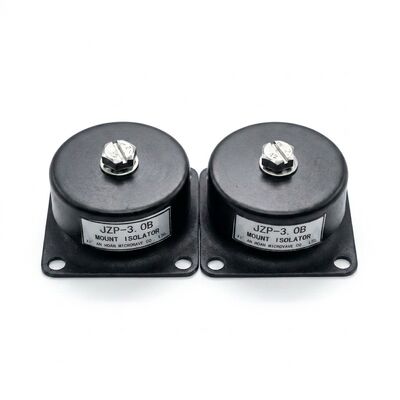

Το JZP-3.0B είναι ένας συναρμολογημένος αποσβέστης από καουτσούκ από τη σειρά JZP-B που κατασκευάζεται από την Xi'an Hoan.0 kg και συνδυάζει έναν κεντρικό ατσάλινο ελατήριο με ένα τυποποιημένο ελαστομερές στοιχείοΤοποθετείται ανάμεσα σε μια πηγή δονήσεων και το στήριξό της, απορροφά τα σοκ και μειώνει τις μεταδιδόμενες δονήσεις, διατηρώντας τον θόρυβο που προκαλείται από τη δομή μακριά από τα δάπεδα, τα πλαίσια και τα σκεύη.Τα τυπικά σημεία τοποθέτησης περιλαμβάνουν οχήματα, γενικά μηχανήματα, κινητήρες, συμπιεστές, ανεμιστήρες και αντλίες.

Σχεδιασμός διαρθρωτικής δομής με διασυνδεδεμένη αλυσίδα ασφαλείας και αναλογία άκαμπτης αποσύνδεσης

Σχεδιασμός διαρθρωτικής δομής με διασυνδέσεις ασφαλείας σε περίπτωση αποτυχίας.Το ελαστομερές στοιχείο και τα μεταλλικά εξαρτήματα του JZP-3.0B κρατούνται μαζί από μια αλληλοσυνδεδεμένη άρθρωση και όχι μόνο από την προσκόλληση.Υπό κανονικό φορτίο η σύνδεση διανέμει δύναμη ομοιόμορφα σε όλα τα σημεία επαφήςΕάν ο σύνδεσμος μεταξύ καουτσούκ και μέταλλου υπερφορτωθεί, η διακοπή κρατά το ελαστομερές παγιδευμένο μέσα στο περίβλημα, έτσι ώστε ο απομονωτής να μην διαχωριστεί σε χαλαρά μέρη.Ο υποστηριζόμενος εξοπλισμός παραμένει στη θέση του κατά τη διάρκεια περιστατικού υπερφόρτωσης, η οποία περιορίζει τις δευτερεύουσες ζημιές από την πρόσκρουση στα όργανα και τα περίβλημα.

Αποσυνδεδεμένες αναλογίες αξιακής και ακτινικής δυσκαμψίας.Οι τιμές άξιας και ακτινικής δυσκαμψίας ελέγχονται μέσω χωριστών παραμέτρων σχεδιασμού: η άξια κατεύθυνση καθορίζεται από το ύψος και την εγκάρσια τομή της στήλης ελαστομερών,ενώ η ακτινική κατεύθυνση καθορίζεται από τη διάμετρο της στήλης και την εσωτερική ελευθέρωση της θήκηςΕπειδή οι δύο τιμές ρυθμίζονται ανεξάρτητα, το JZP-3.0B μπορεί να παράσχει μια ρυθμισμένη αξιωτική απόκριση για το ονομαστικό φορτίο 3,0 kg μαζί με πλευρική συγκράτηση στην ακτινοβολία.Ο απομονωτής διατηρεί μια συχνότητα συντονισμού κοντά στα 41.0,5 Hz με αναλογία αποσβεσμού άνω του 0,13 σε όλες αυτές τις διατάξεις στερέωσης.

Δεδομένα μοντέλου (JZP-3.0B)

Οι παρακάτω τιμές λαμβάνονται από τη σειρά JZP-3.0B του τεχνικού δελτίου JZP-B.

Διαμετρικές παραμέτρους

Η σειρά παρακάτω δίνει τις διαμετρικές τιμές της διάταξης JZP-B (D, H, h, A, B, d1, MG και R) που χρησιμοποιείται από το JZP-3.0B.

Εφαρμογές

Το JZP-3.0B είναι κατάλληλο για εξοπλισμό που πρέπει να συνεχίζει να λειτουργεί ενώ ένα κοντινό μηχάνημα παράγει δονήσεις: κινητήρες και κιβώτια ταχυτήτων σε οχήματα και δοχεία, συμπιεστές, ανεμιστήρες, αντλίες και γεννήτριες σε εργοστάσια,και ντουλάπια που διαθέτουν ηλεκτρονικά χειριστήριαΧρησιμοποιείται επίσης σε βάθρες μηχανών και κάτω από φωτεινά δωμάτια εργοστασίων όπου ο στόχος είναι να αποφευχθεί η εξάπλωση των δονήσεων σε κατεχόμενα ορόφους.
