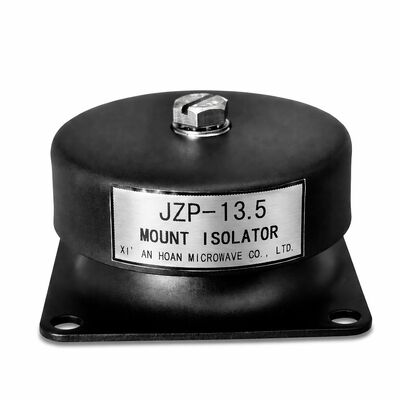

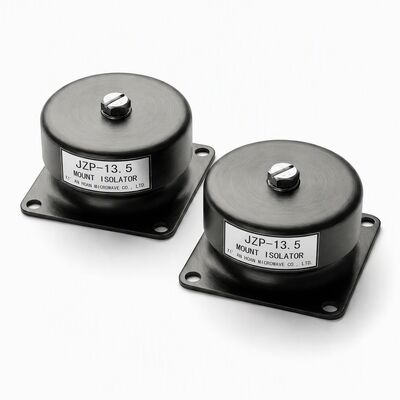

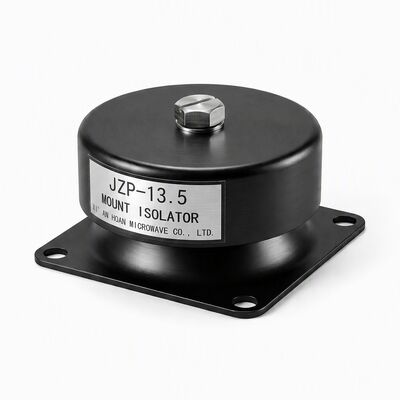

JZP-13.5 Μονομερής Στοιβιζόμενος Απομονωτής Δονήσεων

Ο απομονωτής τριβής JZP-13.5 εισάγει μια αρχιτεκτονική αρθρωτής στοίβαξης που μεταμορφώνει τον τρόπο με τον οποίο οι εγκαταστάσεις περιστρεφόμενων μηχανημάτων αντιμετωπίζουν προκλήσεις δονήσεων πολλαπλών αξόνων. Με ονομαστική χωρητικότητα φορτίου μονής μονάδας 13,5 kg και αποδεδειγμένο ιστορικό σε συστήματα βιομηχανικών κινήσεων, αυτό το μέλος της σειράς προϊόντων JZP-SC1 επιτρέπει στους μηχανικούς συντήρησης και τους σχεδιαστές ΚΕΜ να κατασκευάζουν προσαρμοσμένες συστοιχίες απομόνωσης — προσαρμόζοντας την ακαμψία, την κατανομή φορτίου και τα χαρακτηριστικά απόσβεσης συνδυάζοντας πανομοιότυπες μονάδες σε σειριακές, παράλληλες ή υβριδικές διαμορφώσεις χωρίς να σχεδιάζουν ή να πιστοποιούν νέα εργαλεία.

Επίλυση Μεταβατικών Ροπών Εκκίνησης στη Διεπαφή Στήριξης

Όταν ένας ηλεκτροκινητήρας επιταχύνει από στάση σε ταχύτητα λειτουργίας, το πλαίσιο του στάτορα υφίσταται έναν παλμό ροπής αντίδρασης που μπορεί να φτάσει τις 2-3 φορές την τιμή σταθερής πλήρους φόρτισης. Οι άκαμπτες βιδωμένες βάσεις μεταδίδουν αυτή τη μεταβατική κατάσταση απευθείας στο πλαίσιο βάσης, όπου εκδηλώνεται ως μικρομετατόπιση στις συνδέσεις άξονα, τους τεντωτήρες ιμάντα και τα περιβλήματα ρουλεμάν. Το JZP-13.5 παρεμβαίνει σε αυτό το συμβάν κορυφαίας ροπής μέσω ελεγχόμενης ελαστικής παραμόρφωσης διάτμησης — το σύνθετο υλικό καουτσούκ-μετάλλου παρέχει επαρκή γωνιακή συμμόρφωση για να απορροφήσει την αιχμή, και στη συνέχεια επιστρέφει σε στατική ισορροπία χωρίς υπολειμματική μετατόπιση. Το αποτέλεσμα είναι μια μετρήσιμη μείωση του ρυθμού φθοράς της σύζευξης και μια τεκμηριωμένη επέκταση της διάρκειας ζωής των ρουλεμάν στην πλευρά κίνησης σε συγκροτήματα κινητήρα-αντλίας συνεχούς λειτουργίας.

Πώς Λειτουργεί η Αρθρωτή Στοίβαξη

Κάθε μονάδα JZP-13.5 διαθέτει τυποποιημένες διεπαφές στήριξης με σπείρωμα M5 σε μοτίβο βιδών 50 * 60 mm. Συνδέοντας τις μονάδες μέσω μηχανουργημένων πλάκων προσαρμογέα από χάλυβα (διαθέσιμες έτοιμες από την Hoan), οι μηχανικοί μπορούν να συναρμολογήσουν:

• Παράλληλες στοίβες — πολλαπλοί απομονωτές που μοιράζονται το φορτίο σε ένα μόνο πόδι μηχανής, αυξάνοντας τη συνολική χωρητικότητα σε προσαυξήσεις των 13,5 kg, διατηρώντας παράλληλα την ίδια κάθετη φυσική συχνότητα
• Σειριακές στοίβες — απομονωτές τοποθετημένοι σε κάθετη αλυσίδα για αύξηση της συνολικής δυνατότητας εκτροπής για απαιτήσεις απομόνωσης πολύ χαμηλής συχνότητας κάτω των 15 Hz
• Υβριδικές συστοιχίες — συνδυασμοί παράλληλων και σειριακών στοιχείων προσαρμοσμένοι σε μηχανές με ασύμμετρη κατανομή μάζας, όπως αντλίες οριζόντιας σχισμής με μετατοπισμένα βάρη κινητήρα

Αυτή η αρθρωτή φιλοσοφία εξαλείφει το κόστος και τον χρόνο παράδοσης προσαρμοσμένων απομονωτών για μη τυποποιημένες εγκαταστάσεις, παρέχοντας ταυτόχρονα ρύθμιση προσαρμόσιμη στο πεδίο που μπορεί να βελτιστοποιηθεί κατά την έναρξη λειτουργίας αντί να εικάζεται στο στάδιο σχεδιασμού.

Πρόληψη Φθοράς Άξονα και Διάβρωσης Τριβής

Η μικροκίνηση στη διεπαφή άξονα-ρουλεμάν — τεχνικά ονομάζεται διάβρωση τριβής — είναι μια κύρια αιτία πρόωρης αστοχίας περιστρεφόμενου εξοπλισμού σε περιβάλλοντα με έντονες δονήσεις. Ακόμη και πλάτη μετατόπισης κάτω των 10 μικρομέτρων, όταν επαναλαμβάνονται εκατομμύρια φορές καθημερινά, αφαιρούν προοδευτικά υλικό επιφανείας μέσω φθοράς προσκόλλησης και κύκλων οξείδωσης. Απορροφώντας την ενέργεια πρόκλησης πριν φτάσει στη γραμμή του άξονα, οι απομονωτές JZP-13.5 μειώνουν το πλάτος τριβής στο ημερολόγιο του ρουλεμάν σε πολύ κάτω από το όριο ζημιάς. Δεδομένα πεδίου από κυλινδρικές μονάδες χαρτοποιίας που αναβαθμίστηκαν με βάσεις JZP-SC1 έδειξαν μείωση 60% στη συχνότητα αντικατάστασης ρουλεμάν σε ένα παράθυρο παρατήρησης 36 μηνών σε σύγκριση με άκαμπτες βιδωτές βασικές εγκαταστάσεις.

Τεχνική Απόδοση με μια Ματιά

Το JZP-13.5 λειτουργεί με συχνότητα συντονισμού 41,5 ± 5 Hz και λόγο απόσβεσης ≥ 0,13, τοποθετώντας το σταθερά στην κατηγορία υψηλής απόσβεσης (C/Cc > 0,10) όπου η ενίσχυση στον συντονισμό καταστέλλεται σε πλάτη που δεν απειλούν την ακεραιότητα του εξοπλισμού. Το όριο στατικής εκτροπής του ≤ 0,3 mm στο ονομαστικό φορτίο διασφαλίζει ότι οι ανοχές ευθυγράμμισης του άξονα διατηρούνται ακόμη και όταν ο απομονωτής απορροφά δυναμική ενέργεια. Η μονάδα έχει ελεγχθεί τύπου για να αντέχει παλμούς κρούσης 100G (12 διαδοχικές κρούσεις) και έχει 8ετή σχεδιασμένη διάρκεια ζωής με μηδενική υποβάθμιση λόγω ερπυσμού.

Διαστάσεις Προϊόντος

Τεχνικές Παράμετροι

Περίπτωση Εφαρμογής: Κινητήρες-Αντλίες

Σε έναν τυπικό βιομηχανικό σταθμό άντλησης, ένας ηλεκτροκινητήρας 11 kW κινεί μια φυγοκεντρική αντλία μέσω μιας εύκαμπτης σύζευξης σιαγόνων. Κατά την απευθείας εκκίνηση, το πλαίσιο του κινητήρα υφίσταται μια στιγμιαία αντίδραση ροπής περίπου 180 N·m — σχεδόν τρεις φορές τη ροπή λειτουργίας — υπερτιθέμενη στο φάσμα δονήσεων σταθερής κατάστασης. Με άκαμπτη στήριξη, αυτή η μεταβατική κατάσταση διαδίδεται μέσω της πλάκας βάσης στην φλάντζα εισαγωγής της αντλίας, προκαλώντας επαναλαμβανόμενη μικρο-ευθυγράμμιση που επιταχύνει τη φθορά των ένθετων σιαγόνων της σύζευξης και την υποβάθμιση της μηχανικής σφράγισης της αντλίας. Η εγκατάσταση απομονωτών JZP-13.5 σε παράλληλη στοίβαξη (δύο μονάδες ανά πόδι κινητήρα, τέσσερα πόδια συνολικά) μειώνει τη μετάδοση κορυφαίας ροπής στην πλάκα βάσης κατά πάνω από 70%, διατηρώντας παράλληλα τη στατική ευθυγράμμιση εντός 0,05 mm — πολύ εντός του ορίου ανοχής του κατασκευαστή της σύζευξης.

Προτεινόμενες Διαμορφώσεις

Xi'an Hoan Isolator Technology — Αποδεδειγμένα Χαρακτηριστικά

• Μηδενικός ερπισμός και μηδενική γήρανση κατά τη διάρκεια της ονομαστικής διάρκειας ζωής
• Υψηλός συντελεστής εσωτερικής απόσβεσης για ταχεία διάχυση ενέργειας δονήσεων
• Πολύ ευρύ φάσμα θερμοκρασιών λειτουργίας χωρίς μετατόπιση ακαμψίας
• Εκτενής βιβλιοθήκη τυποποιημένων γεωμετριών σύνδεσης
• Ταχεία πρωτοτυποποίηση και οικονομική παραγωγή μικρών παρτίδων
• Ανθεκτική μονολιθική κατασκευή επαληθευμένη μέσω δοκιμών επιταχυνόμενης ζωής
• Ταυτόχρονη εξασθένηση κρούσης και δόνησης σε μία συμπαγή συσκευασία
• Ανθεκτικό σε βιομηχανικά χημικά, βύθιση σε θαλασσινό νερό, όζον και ακτινοβολία UV

Συχνές Ερωτήσεις

Ε: Πώς μπορώ να προσδιορίσω τη σωστή διαμόρφωση στοίβαξης για το μηχάνημά μου;
Α: Παρέχετέ μας το συνολικό βάρος του μηχανήματός σας, τις διαστάσεις της βάσης του και τις κύριες συχνότητες διέγερσης (στροφές κινητήρα και συχνότητα διέλευσης πτερυγίων, εάν ισχύει). Οι μηχανικοί εφαρμογών μας θα προτείνουν μια διάταξη στοίβαξης εντός 48 ωρών, συμπεριλαμβανομένων των προβλεπόμενων καμπυλών μετάδοσης.

Ε: Η στοίβαξη αλλάζει τη φυσική συχνότητα του συστήματος απομόνωσης;
Α: Η παράλληλη στοίβαξη — σύνδεση πολλαπλών απομονωτών κάτω από ένα μόνο πόδι μηχανής — αυξάνει τη χωρητικότητα φορτίου διατηρώντας την ίδια κάθετη φυσική συχνότητα, επειδή η ακαμψία και η υποστηριζόμενη μάζα αυξάνονται αναλογικά. Η σειριακή στοίβαξη — απομονωτές συνδεδεμένοι άκρο με άκρο — αυξάνει τη συνολική εκτροπή και μειώνει την αποτελεσματική φυσική συχνότητα, χρήσιμο για την απομόνωση πηγών διέγερσης πολύ χαμηλής συχνότητας.

Ε: Μπορούν αυτοί οι απομονωτές να αντικαταστήσουν φθαρμένες βάσεις ΚΕΜ σε παλιό εξοπλισμό;
Α: Απολύτως. Διατηρούμε λεπτομερή αρχεία συμβατότητας διαστάσεων για κοινές βιομηχανικές βάσεις μηχανών. Εάν ο αριθμός ανταλλακτικού ΚΕΜ σας δεν είναι διαθέσιμος, στείλτε μας το μοτίβο βιδών στήριξης, τον διαθέσιμο χώρο και το φορτίο ανά βάση, και θα επιβεβαιώσουμε την εφαρμογή — συχνά με ένα τυπικό έτοιμο JZP-13.5 που δεν απαιτεί τροποποίηση της πλάκας βάσης.

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για την πρώτη αξιολόγηση;
Α: Δεχόμαστε παραγγελίες δειγμάτων από 4 τεμάχια, επιτρέποντάς σας να εξοπλίσετε και να επικυρώσετε την απόδοση απομόνωσης στον συγκεκριμένο εξοπλισμό σας πριν δεσμευτείτε σε όγκους παραγωγής.

Ποιότητα και Ιχνηλασιμότητα

Κάθε παρτίδα JZP-13.5 συνοδεύεται από ψηφιακό Πιστοποιητικό Συμμόρφωσης που καταγράφει την ατομική μέτρηση συχνότητας συντονισμού, τους αναγνωριστικούς παρτίδας πρώτων υλών και τις παραμέτρους της διαδικασίας σκλήρυνσης. Η Xi'an Hoan Microwave Co., Ltd. διατηρεί την πιστοποίηση ISO 9001:2015 με ένα πλήρως ολοκληρωμένο σύστημα διαχείρισης ποιότητας που καλύπτει τον έλεγχο ρεολογίας των εισερχόμενων ελαστομερών, τη μέτρηση διαστάσεων κατά τη διαδικασία και την τελική επαλήθευση δυναμικής απόδοσης σε οργανομετρημένα τραπέζια δονήσεων.
