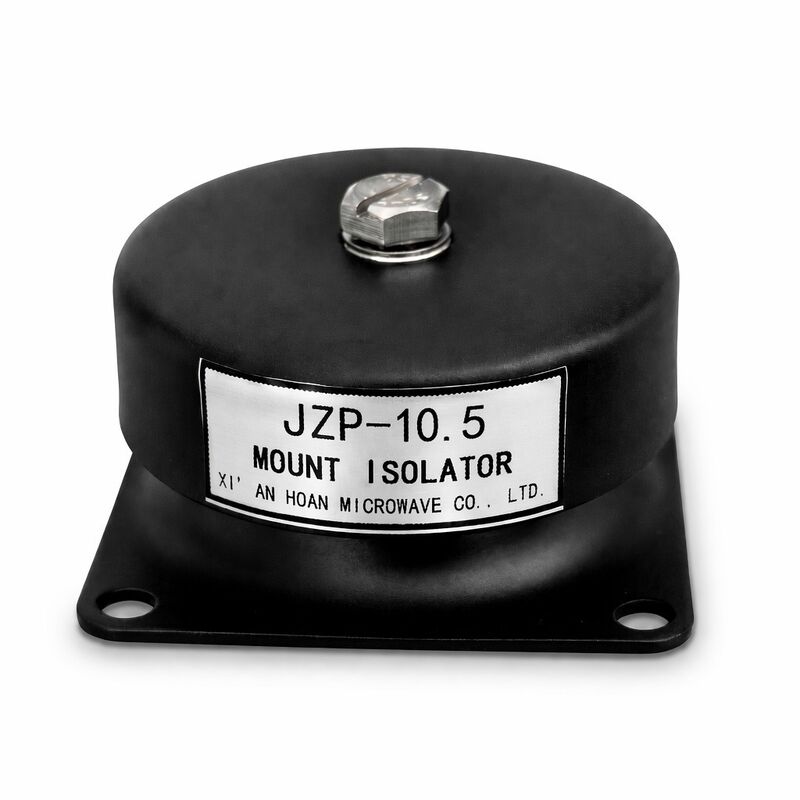

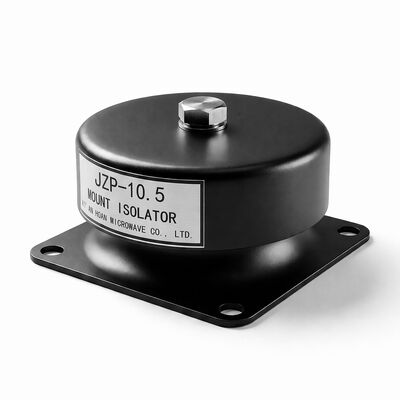

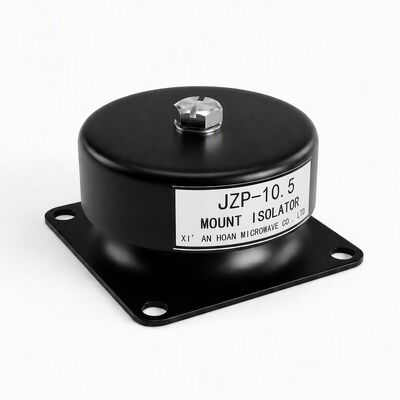

JZP-10.5 Λαστιχένια βάση απορρόφησης κραδασμών 3D πολυκατευθυντικής απορρόφησης φορτίου Αντιστατικός απομονωτής κραδασμών ασφαλούς ESD

JZP-10.5 Αντικραδασμικό Απομονωτή Κραδασμών Ασφαλές για ESD Πολλαπλών Κατευθύνσεων

Το JZP-10.5 αντιμετωπίζει μια συγκεκριμένη πρόκληση σε περιβάλλοντα ακριβείας κατασκευής και ηλεκτρονικών: την ανάγκη για απομόνωση κραδασμών που λειτουργεί από οποιαδήποτε κατεύθυνση ενώ διαχέει με ασφάλεια στατικά φορτία που θα μπορούσαν να καταστρέψουν ευαίσθητα εξαρτήματα. Η θολωτή γεωμετρία του ελαστομερούς και η σύνθεση του αγώγιμου υλικού το καθιστούν την ιδανική επιλογή για εξοπλισμό ημιαγωγών, εξοπλισμό επιθεώρησης και υποδομές διακομιστών όπου τα συμβάντα ESD μπορούν να προκαλέσουν εκατομμύρια σε απώλειες λειτουργίας.

Πώς Λειτουργεί η Τρισδιάστατη Απορρόφηση Πολλαπλών Κατευθύνσεων

Σε αντίθεση με τα συμβατικά κυλινδρικά στηρίγματα που υπερέχουν στη διαμήκη συμπίεση αλλά σκληραίνουν δραματικά υπό φορτία διάτμησης και κύρτωσης, το JZP-10.5 χρησιμοποιεί ένα σφαιρικό τμήμα ελαστομερούς προφίλ. Αυτή η γεωμετρία παρέχει σχεδόν ισοτροπική ακαμψία — που σημαίνει ότι η απόκριση του στηρίγματος είναι συγκρίσιμη είτε οι κραδασμοί φτάνουν διαμήκως, ακτινικά, είτε υπό οποιαδήποτε πλάγια γωνία. Το ελαστικό στοιχείο παραμορφώνεται σε συνδυασμένη λειτουργία συμπίεσης-διάτμησης, απορροφώντας ενέργεια μέσω υστερητικής απόσβεσης και στους τρεις μεταφορικούς άξονες ταυτόχρονα. Σε δοκιμές, το JZP-10.5 πέτυχε ποσοστά απώλειας μετάδοσης κραδασμών 82-85% σε εύρος διέγερσης 10-500 Hz όταν φορτώθηκε στο 50-70% της ονομαστικής χωρητικότητας.

Μηχανισμός Προστασίας ESD

• Αγώγιμο Δίκτυο Άνθρακα — Το βασικό πολυμερές NR/CR είναι φορτωμένο με αγώγιμο μαύρο άνθρακα υψηλής δομής σε κλασματική αναλογία όγκου πάνω από το όριο διασκορπισμού, σχηματίζοντας συνεχείς αγώγιμες διαδρομές μέσω της ελαστομερούς μήτρας χωρίς να διακυβεύονται οι μηχανικές ιδιότητες.
• Επιφανειακή Αντίσταση 10⁴-10⁶ Ω — Τοποθετημένο στο ιδανικό σημείο στατικής διάχυσης: αρκετά αγώγιμο για να εκφορτίσει τα φορτία μέσα σε χιλιοστά του δευτερολέπτου (ικανοποιώντας τις απαιτήσεις ANSI/ESD S20.20 για < 2 δευτερόλεπτα χρόνος απόσβεσης από 1000V σε 100V), αλλά αρκετά ανθεκτικό για να αποτρέψει επικίνδυνη ροή ρεύματος σε περίπτωση τυχαίας επαφής με ενεργά κυκλώματα.
• Μόνιμη Αντιστατική Ιδιότητα — Σε αντίθεση με τα επιφανειακά αντιστατικά σπρέι που φθείρονται με τον χειρισμό και τον καθαρισμό, η σύνθεση με άνθρακα παρέχει μόνιμη, ανεξάρτητη από την υγρασία προστασία ESD καθ' όλη τη διάρκεια ζωής του προϊόντος.

Παραγωγή & Συμμόρφωση

• Ελεγχόμενο Περιβάλλον Ανάμιξης — Η διασπορά του μαύρου άνθρακα επιτυγχάνεται μέσω εσωτερικής ανάμιξης δύο περασμάτων (τύπου Banbury) με παρακολούθηση καμπύλης ισχύος σε πραγματικό χρόνο για επαλήθευση της ποιότητας διασποράς. Η κακή διασπορά οδηγεί σε σημεία υψηλής αντίστασης, επομένως κάθε παρτίδα υποβάλλεται σε δοκιμή δειγμάτων αντίστασης σε σειρά πριν από τη χύτευση.
• Συμμόρφωση με IEC 61340-5-1 — Το πρόγραμμα ελέγχου ESD ακολουθεί το διεθνές πρότυπο για την προστασία ηλεκτρονικών συσκευών από στατικά φαινόμενα. Πακέτα τεκμηρίωσης που περιλαμβάνουν πιστοποιητικά συμμόρφωσης και αρχεία αντίστασης παρτίδων είναι διαθέσιμα με κάθε αποστολή.
• Ιχνηλασιμότητα — Κάθε παρτίδα παραγωγής λαμβάνει έναν μοναδικό κωδικό παρτίδας που είναι ιχνηλάσιμος σε παρτίδες πρώτων υλών, παραμέτρους ανάμιξης, αρχεία πρέσας χύτευσης και δεδομένα δοκιμών QC που διατηρούνται για 36 μήνες.

Τεχνικές Προδιαγραφές

Εγκατάσταση & Συντήρηση

• Βεβαιωθείτε ότι η επιφάνεια στήριξης είναι ηλεκτρικά συνδεδεμένη με το δίκτυο γείωσης ESD της εγκατάστασης (συνιστάται: < 1 Ω στη γείωση)
• Επαληθεύετε περιοδικά την επιφανειακή αντίσταση με βαθμονομημένο μεγκομετρητή σύμφωνα με το IEC 61340-2-3 — συνιστώμενο διάστημα: κάθε 6 μήνες ή 2000 ώρες λειτουργίας
• Μην βάφετε, επικαλύπτετε ή εφαρμόζετε κόλλα στην ελαστική επιφάνεια, καθώς αυτό θα διακυβεύσει την αγωγιμότητα
• Καθαρίζετε μόνο με ισοπροπυλική αλκοόλη και πανί χωρίς χνούδι. οι καθαριστές με βάση διαλύτες μπορεί να εξαγάγουν αντιστατικά πρόσθετα
• Αντικαταστήστε τα στηρίγματα που παρουσιάζουν φυσικές ρωγμές, μόνιμη παραμόρφωση που υπερβαίνει το 15% του αρχικού ύψους ή μετρήσεις αντίστασης εκτός του εύρους 10⁴-10⁶ Ω

Εφαρμογές Βιομηχανίας

• Κατασκευή Ημιαγωγών — Ρομπότ χειρισμού πλακετών, απομόνωση μηχανών λιθογραφίας, απόσβεση κραδασμών μηχανών CMP σε καθαρούς χώρους Class 100/1000
• Γραμμές Συναρμολόγησης SMT — Πόδια μηχανών pick-and-place, απομόνωση μεταφορέων φούρνων αναθέρμανσης, στήριξη σταθμών επιθεώρησης AOI
• Υποδομές Κέντρων Δεδομένων — Απομόνωση βάσης ραφιών διακομιστών, αποσύζευξη κραδασμών συστοιχιών HDD, στήριξη μονάδων CRAC για αποφυγή θορύβου μέσω δομής
• Ιατρικές & Εργαστηριακές — Απομόνωση κραδασμών φυγοκέντρων, στήριξη βάσης ηλεκτρονικών μικροσκοπίων, τραπέζια ακριβείας ζυγών, πλατφόρμες θερμικών κυκλωμάτων PCR
• Δοκιμές & Μετρήσεις — Βάσεις μηχανών μέτρησης συντεταγμένων (CMM), τραπέζια συμβολομετρίας λέιζερ, εξοπλισμός μετρολογίας ευαίσθητος σε κραδασμούς

Συγκριτικό Πλεονέκτημα

Τα συμβατικά στηρίγματα κραδασμών απαιτούν ξεχωριστούς ιμάντες γείωσης ή αγώγιμα χαλάκια για την αντιμετώπιση ανησυχιών ESD — προσθέτοντας κόστος, πολυπλοκότητα εγκατάστασης και πιθανά σημεία αστοχίας. Το JZP-10.5 ενσωματώνει απόσβεση κραδασμών και στατική διάχυση σε μία συμπαγή μονάδα, μειώνοντας τον αριθμό των εξαρτημάτων (BOM) και απλοποιώντας τη συναρμολόγηση για κατασκευαστές εξοπλισμού OEM. Το σχεδόν ισοτροπικό του προφίλ ακαμψίας εξαλείφει περαιτέρω την ανάγκη για στήριξη ειδική ως προς τον προσανατολισμό, επιτρέποντας ταχύτερη και πιο ανεκτική εγκατάσταση στη γραμμή παραγωγής.

Πληροφορίες Παραγγελίας

Διαθέσιμο από το απόθεμα σε τυπική διαμόρφωση. Οι επιλογές προσαρμογής OEM περιλαμβάνουν: εναλλακτικά σπειρώματα stud (M8, M12, UNC/UNF), υλικό από ανοξείδωτο χάλυβα (ποιότητας 304 ή 316), σύνθεση με βάση σιλικόνη για εκτεταμένο εύρος θερμοκρασίας και προσαρμοσμένη ρύθμιση σκληρότητας. Ζητήστε ένα δείγμα για αξιολόγηση εντός της εταιρείας — αποστέλλουμε κιτ αξιολόγησης εντός 3 εργάσιμων ημερών. Τεχνικά φύλλα δεδομένων, τρισδιάστατα μοντέλα CAD (μορφή STEP/IGS) και πιστοποιητικά συμμόρφωσης διαθέσιμα κατόπιν αιτήματος.
