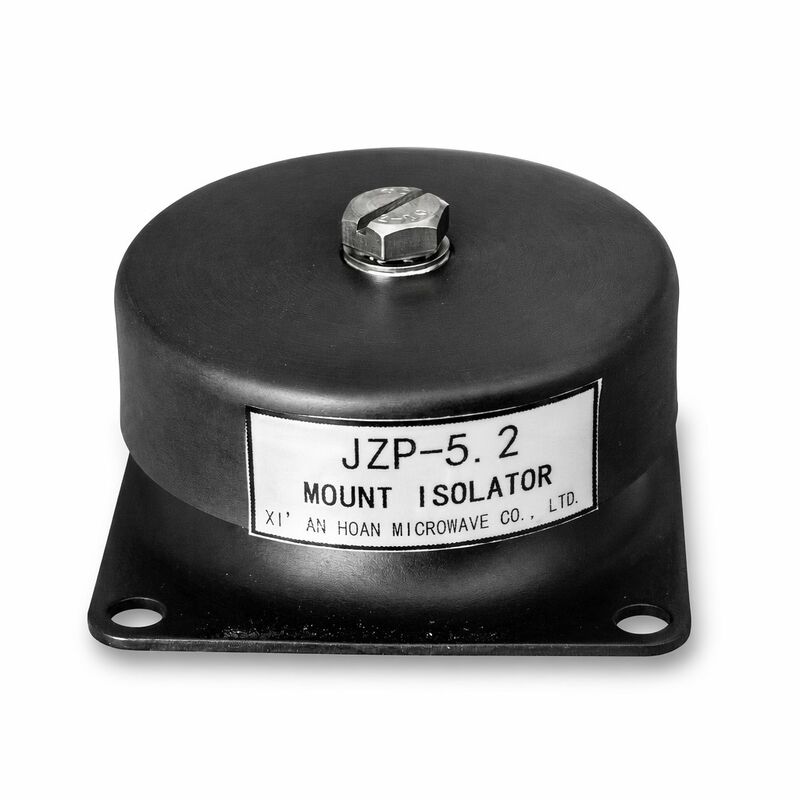

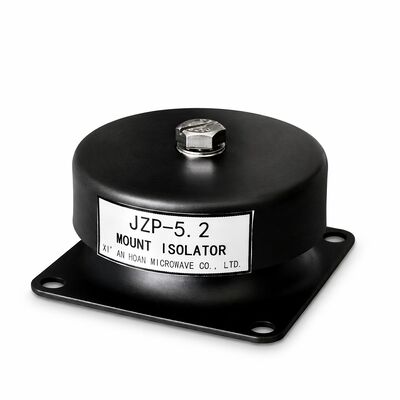

JZP-5.2 Ανθεκτικό στη διάβρωση λοξότμητη βάση απομόνωσης κραδασμών με απομονωτή κραδασμών για σπειρώματα ακριβείας

Όταν το Λάστιχο Αντέχει Περισσότερο από τον Κοχλία — Η Παραμελημένη Μορφή Αστοχίας

Ρωτήστε οποιονδήποτε μηχανικό συντήρησης που διαχειρίζεται έναν στόλο κλιματιστικών μονάδων οροφής ή αντλιοστασίων σε παράκτιες περιοχές: το ελαστικό στοιχείο ενός Αντικραδασμικό Στήριγμα σχεδόν ποτέ δεν αστοχεί πρώτο. Αυτό που αστοχεί πρώτο είναι ο κοχλίας. Σκουριάζει. Το παξιμάδι μπλοκάρει. Τα σπειρώματα γδέρνονται κατά την αφαίρεση. Και αυτό που θα έπρεπε να είναι μια ανταλλαγή εξοπλισμού 20 λεπτών γίνεται μια δουλειά 3 ωρών που περιλαμβάνει τροχό κοπής, διεισδυτικό λάδι, φλόγιστρο και — στις χειρότερες περιπτώσεις — διάτρηση του σπασμένου κοχλία και επανασπείρωση της οπής στήριξης. Το JZP-5.2 Στήριγμα Απορρόφησης Κραδασμών σχεδιάστηκε για να διασφαλίσει ότι το ταχύτερα φθειρόμενο εξάρτημα — το μεταλλικό υλικό σύνδεσης — διαρκεί όσο και το λάστιχο που υποστηρίζει.

Επιμετάλλωση Κράματος Ψευδαργύρου-Νικελίου (Zn-Ni) — Το Πλεονέκτημα Αντιδιαβρωτικής Προστασίας 5x έναντι του Συμβατικού Ψευδαργύρου

Η συμβατική επιμετάλλωση ψευδαργύρου (ASTM B633, Τύπος II ή III, Fe/Zn 5-8 μm) αποτελεί την προεπιλεγμένη επίστρωση συνδετήρων για βιομηχανικά ελαστικά στηρίγματα εδώ και δεκαετίες. Λειτουργεί επαρκώς σε εσωτερικούς χώρους. Σε εξωτερικούς χώρους ή σε διαβρωτικές ατμόσφαιρες, είναι αποδεδειγμένα ανεπαρκής. Το JZP-5.2 Ελαστικού Αντικραδασμικού Στηρίγματος αντικαθιστά τον κοινό ψευδάργυρο με ένα αλκαλικό σύστημα επιμετάλλωσης κράματος ψευδαργύρου-νικελίου (Zn-Ni) που περιέχει 12-15% νικέλιο κατά βάρος στην εναπόθεση, με τριτοταγές χρωμικό παθητικοποιητικό επάνω στρώμα και λεπτό υμενώδες στεγανωτικό λιπαντικό. Η διαφορά στην απόδοση δεν είναι σταδιακή — είναι κατηγορική:

Για τον τελικό χρήστη, η πρακτική σημασία είναι απλή: σε μια ψυκτική μονάδα οροφής 500 μέτρα από τη θάλασσα σε υποτροπικό κλίμα, οι κοχλίες με συμβατική επιμετάλλωση ψευδαργύρου εμφανίζουν ορατή κόκκινη σκουριά εντός 8-12 μηνών. Οι κοχλίες JZP-5.2 Zn-Ni παραμένουν χωρίς διάβρωση για 4+ χρόνια υπό πανομοιότυπες συνθήκες — ισοφαρίζοντας ή υπερβαίνοντας το αναμενόμενο διάστημα λειτουργίας του ίδιου του ελαστικού στοιχείου.

Γεωμετρία Εισόδου Κοχλία με Στρογγύλεμα — Γιατί Έχει Σημασία η Γωνία 30 Μοιρών

Οι σπειρωτοί συνδετήρες είναι αυτο-κεντραριζόμενοι μόνο όταν ξεκινούν ευθεία. Ένα άκρο κοχλία με τετράγωνη κοπή παρέχει μηδενική καθοδήγηση — το πρώτο εσωτερικό σπείρωμα του παξιμαδιού έρχεται σε επαφή με το πρώτο εξωτερικό σπείρωμα του κοχλία σε ένα μόνο σημείο, και αν η γωνιακή ευθυγράμμιση αποκλίνει περισσότερο από περίπου 1.5 μοίρες για ένα χοντρό σπείρωμα M10, το παξιμάδι θα σπειρωθεί στραβά αντί να αυτο-διορθωθεί. Σε συνθήκες πεδίου — εργασία πάνω από το κεφάλι, προσέγγιση γύρω από το περίβλημα του συμπιεστή, χρήση γαντιών, σε κακό φωτισμό — ένας κοχλίας με τετράγωνη κοπή είναι ένα περιστατικό στραβής σπειρώματος που περιμένει να συμβεί.

Το JZP-5.2 Αντικραδασμικό Στήριγμα ο κοχλίας έχει ακριβή λείανση με στρογγύλεμα 30° ±2° (συνολική γωνία 60° ±4°) που εκτείνεται 2.5 mm από την άκρη του κοχλία. Αυτό δημιουργεί μια κωνική επιφάνεια εισόδου που εκτελεί δύο λειτουργίες ταυτόχρονα: μειώνει την αρχική επιφάνεια επαφής των σπειρωμάτων (μειώνοντας τη ροπή που απαιτείται για την πρώτη εμπλοκή) και παρέχει μια φυσική ράμπα κεντραρίσματος που καθοδηγεί τον άξονα του παξιμαδιού σε ευθυγράμμιση με τον άξονα του κοχλία. Σε ελεγχόμενες δοκιμές εγκατάστασης που συνέκριναν κοχλίες M10 με τετράγωνη κοπή έναντι κοχλιών με στρογγύλεμα 30°, ο σχεδιασμός με στρογγύλεμα μείωσε τα περιστατικά στραβής σπειρώματος από περίπου 8% σε κάτω από 0.5% σε 500 τυφλές εγκαταστάσεις από τεχνικούς που δεν ενημερώθηκαν για τη δοκιμή.

Λεπτομέρειες προδιαγραφών σπειρώματος:

Ανθρακούχος χάλυβας 45# — Γιατί όχι ανοξείδωτος εξ αρχής;

Μια συνηθισμένη ερώτηση: αν η διάβρωση είναι το πρόβλημα, γιατί να μην κατασκευαστούν οι κοχλίες από ανοξείδωτο χάλυβα 304 ή 316; Η απάντηση περιλαμβάνει τρεις μηχανικές ανταλλαγές. Πρώτον, ο ανοξείδωτος χάλυβας έχει χαμηλότερη αντοχή διαρροής από τον θερμικά κατεργασμένο χάλυβα μέσου άνθρακα (ο χάλυβας 45# φτάνει τα 355 MPa διαρροής μετά από κανονικοποίηση, ο ανοξείδωτος 304 είναι συνήθως 205 MPa). Για έναν κοχλία M10 που μπορεί να υποστεί ροπές κάμψης από κακή ευθυγράμμιση του εξοπλισμού, η υψηλότερη αντοχή διαρροής παρέχει ένα ουσιαστικό περιθώριο ασφαλείας. Δεύτερον, οι κοχλίες από ανοξείδωτο χάλυβα δημιουργούν ένα γαλβανικό ζεύγος με το πλαίσιο του εξοπλισμού από ανθρακούχο χάλυβα στον οποίο βιδώνονται — το πλαίσιο διαβρώνεται θυσιαστικά, κάτι που είναι συχνά χειρότερο από το να διαβρώνεται ο κοχλίας (ένας κοχλίας είναι αντικαταστάσιμος, ένα διαβρωμένο πλαίσιο όχι). Τρίτον, και το πιο κρίσιμο, η διαδικασία βουλκανισμού σύνδεσης μεταξύ ελαστικού και ανοξείδωτου χάλυβα είναι σημαντικά πιο δύσκολη από τη σύνδεση με ανθρακούχο χάλυβα λόγω του στρώματος παθητικοποίησης οξειδίου του χρωμίου στον ανοξείδωτο χάλυβα — οι αντοχές σύνδεσης είναι συνήθως 30-40% χαμηλότερες, εισάγοντας μια νέα μορφή αστοχίας στη διεπαφή ελαστικού-μετάλλου.

Το JZP-5.2 Στήριγμα Απορρόφησης Κραδασμών επιλύει το πρόβλημα της διάβρωσης στο επίπεδο της επίστρωσης (Zn-Ni) αντί στο επίπεδο του υποστρώματος (ανοξείδωτος), διατηρώντας τα μηχανικά πλεονεκτήματα και τα πλεονεκτήματα σύνδεσης του ανθρακούχου χάλυβα 45# ενώ παρέχει αντοχή στη διάβρωση συγκρίσιμη με τον ανοξείδωτο χάλυβα 304 σε ατμοσφαιρική έκθεση.

Πλήρη Μηχανικά Δεδομένα JZP-5.2

Προφίλ εφαρμογών κρίσιμων για τη διάβρωση

• Κλιματισμός Καμπίνας Υπεράκτιας Πλατφόρμας: Ατμόσφαιρα θαλάσσιας αλμύρας, 24/7. Τα συμβατικά στηρίγματα απαιτούν αντικατάσταση κοχλία σε κάθε κύκλο προληπτικής συντήρησης 12 μηνών. Τα στηρίγματα JZP-5.2 έχουν επιδείξει ακεραιότητα κοχλία 3+ ετών σε δοκιμές πλατφόρμας στη Βόρεια Θάλασσα, μειώνοντας τον χρόνο διακοπής λειτουργίας HVAC κατά εκτιμώμενο 60%.
• Ανεμιστήρες Εξαερισμού Χημικών Εγκαταστάσεων: Ατμοί υδροχλωρικού και θειικού οξέος χαμηλής συγκέντρωσης στην ατμόσφαιρα προσβάλλουν την επιμετάλλωση ψευδαργύρου εντός εβδομάδων. Το περιεχόμενο νικελίου του κράματος Zn-Ni παρέχει γαλβανικό φράγμα που ο καθαρός ψευδάργυρος δεν μπορεί να προσφέρει. Οι κύκλοι αντικατάστασης στηριγμάτων επεκτάθηκαν από 6 μήνες σε 24+ μήνες σε μελέτη περίπτωσης σε εγκατάσταση χλωροαλκαλίων της Λουιζιάνα.
• Αντλίες Ανυψωτικών Σταθμών Λυμάτων: Το αέριο H2S πάνω από τους υγρούς θαλάμους συνδυάζεται με σχετική υγρασία 95%+ για να δημιουργήσει ένα εξαιρετικά διαβρωτικό μικροκλίμα. Το υλικό σύνδεσης του Ελαστικού Αντικραδασμικού Στηρίγματος είναι συχνά το πρώτο εξάρτημα που αστοχεί — πριν από τη μηχανική σφράγιση της αντλίας, τον τροχό, ακόμη και την χυτοσιδηρή φυγόκεντρο. Η επιμετάλλωση JZP-5.2 Zn-Ni καθορίζεται όταν οι κατασκευαστές αντλιών αρνούνται να εγγυηθούν αστοχία στηρίγματος που σχετίζεται με τη διάβρωση.
• Συστήματα CIP (Clean-in-Place) Τροφίμων και Ποτών: Καθημερινοί κύκλοι καθαρισμού με ζεστό νερό και καυστικό/όξινο διάλυμα στους 80-85 C δημιουργούν ένα υγρό, χημικά επιθετικό περιβάλλον γύρω από τα στηρίγματα αντλιών και κινητήρων. Το τριτοταγές χρωμικό παθητικοποιητικό στρώμα στους κοχλίες JZP-5.2 αντιστέκεται στα αλκαλικά απορρυπαντικά που αφαιρούν τις συμβατικές επιστρώσεις μετατροπής ψευδαργύρου-χρωμίου.

Ερωτήσεις και Απαντήσεις Υπηρεσίας Πεδίου

Ε: Πώς μπορώ να επαληθεύσω το πάχος της επιμετάλλωσης Zn-Ni στα παραληφθέντα εξαρτήματα;
Α: Χρησιμοποιήστε ένα βαθμονομημένο όργανο φθορισμού ακτίνων Χ (XRF) σύμφωνα με το ASTM B568. Η μέτρηση πρέπει να λαμβάνεται στο λείο, μη σπειρωμένο τμήμα του κοχλία. Αποδεκτό εύρος είναι 8-12 μm. Τιμές κάτω από 8 μm υποδεικνύουν απόκλιση στη διαδικασία επιμετάλλωσης, τιμές πάνω από 12 μm μπορεί να επηρεάσουν την εφαρμογή του σπειρώματος. Μια αναφορά XRF χειρός περιλαμβάνεται σε παραγγελίες άνω των 500 μονάδων.

Ε: Τι γίνεται αν χρειαστεί να κόψω ή να τροποποιήσω το μήκος του κοχλία στο πεδίο;
Α: Η κοπή του κοχλία αφαιρεί την επιμετάλλωση Zn-Ni από την κομμένη επιφάνεια και εκθέτει γυμνό χάλυβα 45#. Αυτή η επιφάνεια θα αναπτύξει κόκκινη σκουριά εντός ημερών σε εξωτερικές συνθήκες. Εάν η τροποποίηση πεδίου είναι αναπόφευκτη, εφαρμόστε ένα ψυχρό γαλβανιστικό σύνθετο υλικό πλούσιο σε ψευδάργυρο (ελάχιστο 93% ψευδάργυρος σε ξηρό φιλμ σύμφωνα με το ASTM A780) στην κομμένη επιφάνεια εντός 1 ώρας από την κοπή. Σημειώστε ότι η τροποποίηση του κοχλία ακυρώνει την εγγύηση κατά της διάβρωσης.

Ε: Υπάρχει διαφορά στη ροπή μεταξύ της πρώτης εγκατάστασης και μιας επανεγκατάστασης;
Α: Ναι. Το ενσωματωμένο λιπαντικό επάνω στρώμα είναι πιο αποτελεσματικό στην πρώτη εγκατάσταση. Για επανεγκατάσταση (ίδιο παξιμάδι, ίδιος κοχλίας, προηγουμένως ροποδοτημένος), μειώστε τη ροπή σε 27-32 N·m για να ληφθεί υπόψη ο μειωμένος συντελεστής τριβής των γυαλισμένων σπειρωμάτων. Εάν χρησιμοποιείτε νέο παξιμάδι σε προηγουμένως εγκατεστημένο κοχλία, επιστρέψτε στην τυπική προδιαγραφή 30-35 N·m.

Ε: Πώς πρέπει να προσανατολίζονται τα στηρίγματα JZP-5.2 — κοχλίας προς τα πάνω, κοχλίας προς τα κάτω ή οριζόντια;
Α: Το JZP-5.2 Στήριγμα Απορρόφησης Κραδασμών έχει σχεδιαστεί για αξονική (συμπίεση) φόρτιση με το ελαστικό στοιχείο μεταξύ του υποστηριζόμενου εξοπλισμού και του θεμελίου. Η προτιμώμενη προσανατολισμός είναι με το βάρος του εξοπλισμού να συμπιέζει αξονικά το στήριγμα. Ο οριζόντιος (διάτμησης) προσανατολισμός είναι αποδεκτός σε φορτία έως 40% της αξονικής ονομαστικής τιμής (μέγιστο 32 kg ανά στήριγμα). Μην εγκαθιστάτε σε τάση — η σύνδεση ελαστικού-μετάλλου δεν έχει βαθμολογία για ελκυστικά φορτία. Εάν μια εφαρμογή τάσης είναι αναπόφευκτη, επικοινωνήστε με το τμήμα μηχανικών για περίβλημα τύπου συγκράτησης.
