Μη γραμμική ακαμψία με συρματόσχοινο απομονωτή JGX-2228D-665B Φιλική προς το περιβάλλον, πλήρως μεταλλική βάση για βιομηχανικό εξοπλισμό

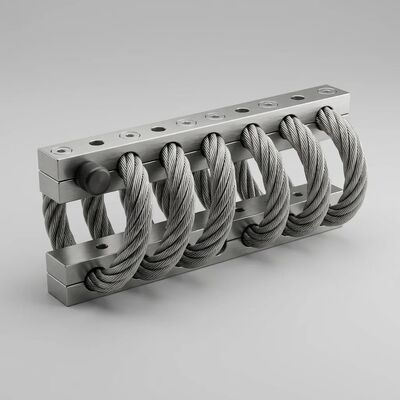

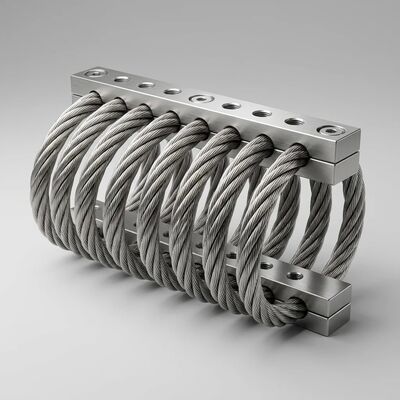

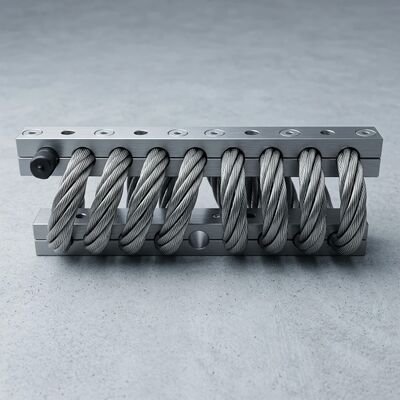

JGX-2228D-665B Αποσβεστήρας Κραδασμών από Συρματόσχοινο με Μη Γραμμική Δυσκαμψία — Επισκόπηση Προϊόντος

Ο αποσβεστήρας κραδασμών από συρματόσχοινο JGX-2228D-665B προσφέρει προηγμένη μηχανική μη γραμμικής δυσκαμψίας για βιομηχανικό έλεγχο κραδασμών και απομόνωση κραδασμών. Αυτό το μοντέλο ανήκει στη σειρά JGX-2228, χρησιμοποιώντας πλεγμένο καλώδιο από ανοξείδωτο χάλυβα 304 διαμέτρου 22,2 mm, περασμένο μέσα από ράβδους συγκράτησης από κράμα αλουμινίου 6061-T6 με ακρίβεια μηχανικής κατεργασίας, για να σχηματίσει μια ελικοειδή διάταξη απομόνωσης 8 βρόχων, με ονομαστική μέγιστη στατική φόρτιση 665 kg σε συμπίεση.

Η λειτουργία ελατηρίου δημιουργείται από την ελαστικότητα που είναι εγγενής στην κάμψη ενός καλωδίου προ-διαμορφωμένου σε ελικοειδή βρόχο. Καθώς ο αποσβεστήρας παραμορφώνεται υπό φορτίο, η γεωμετρία του καλωδίου παράγει μια προοδευτικά αυξανόμενη απόκριση δυσκαμψίας — μαλακή και ευέλικτη σε χαμηλές εντάσεις για ανώτερη απομόνωση κραδασμών, στη συνέχεια μεταβαίνει σε έναν πιο σταθερό ρυθμό καθώς η παραμόρφωση αυξάνεται για να αποτρέψει την επαφή με το κάτω μέρος της δομής κατά τη διάρκεια συμβάντων σοκ. Η λειτουργία απόσβεσης είναι αποτέλεσμα της σχετικής τριβής μεταξύ των επιμέρους συρμάτων του καλωδίου. Υπό δυναμική φόρτιση, η μικρο-ολίσθηση σε εκατοντάδες σημεία επαφής μεταξύ των συρμάτων μετατρέπει την κινητική ενέργεια σε θερμική διάχυση χαμηλού βαθμού, παρέχοντας απόσβεση ανάλογη της ταχύτητας χωρίς την ανάγκη υδραυλικών υγρών, ελαστομερών στοιχείων ή ενεργών συστημάτων ελέγχου.

Τα καλώδια, τα οποία είναι κατασκευασμένα από ανοξείδωτο χάλυβα AISI 304, παρουσιάζουν εξαιρετικά αδιάβροχα χαρακτηριστικά, εξαιρετική αντοχή στη διάβρωση και σταθερή μηχανική απόδοση καθ' όλη τη διάρκεια της ωφέλιμης ζωής τους. Με την ανθεκτική στη διάβρωση, πλήρως μεταλλική κατασκευή τους, οι αποσβεστήρες κραδασμών από συρματόσχοινο της Xi'an Hoan είναι περιβαλλοντικά σταθερές, υψηλής απόδοσης συσκευές που δεν επηρεάζονται από ακραίες θερμοκρασίες, χημικά, λάδια, όζον, υπεριώδη ακτινοβολία και λειαντικά μέσα.

Τεχνολογία Καμπύλης Μη Γραμμικής Δυσκαμψίας

Το καθοριστικό μηχανικό πλεονέκτημα του JGX-2228D-665B είναι η μη γραμμική προοδευτική καμπύλη δυσκαμψίας του. Οι συμβατικοί αποσβεστήρες γραμμικού ρυθμού επιβάλλουν έναν συμβιβασμό στο σχεδιασμό: αρκετά μαλακοί για απομόνωση χαμηλής έντασης έναντι αρκετά άκαμπτοι για προστασία από υπερφόρτωση. Το JGX-2228D-665B επιλύει αυτό μέσω της γεωμετρίας του καλωδίου που παράγει έναν συνεχώς μεταβαλλόμενο ρυθμό ελατηρίου σε όλο το εύρος παραμόρφωσης.

Τρεις μηχανισμοί αλληλεπιδρούν για να παράγουν αυτή τη συμπεριφορά:

• Γεωμετρική Σκλήρυνση: Καθώς οι προ-διαμορφωμένοι ελικοειδείς βρόχοι καλωδίου παραμορφώνονται, η ενεργή ακτίνα καμπυλότητας μειώνεται, μεταβάλλοντας τον βραχίονα ροπής κάμψης. Αυτό παράγει μια προοδευτική αύξηση της δύναμης που απαιτείται για κάθε επιπλέον χιλιοστό μετατόπισης, δημιουργώντας έναν ενσωματωμένο μηχανισμό προστασίας από υπερφόρτωση χωρίς εξωτερικά στοπ ή περιοριστές διαδρομής.
• Συμπίεση Συρμάτων: Υπό αυξανόμενο θλιπτικό φορτίο, τα επιμέρους σύρματα εντός της κατασκευής καλωδίου 7*19 αναδιοργανώνονται και συμπιέζονται, ενεργοποιώντας επιπλέον σημεία επαφής μεταξύ των συρμάτων. Αυτό αυξάνει την ενεργή ακαμψία κάμψης διατομής ως συνάρτηση του μεγέθους του φορτίου.
• Απόσβεση Ενεργοποιούμενη από Τριβή Εξαρτώμενη από την Ένταση: Η τριβή Coulomb μεταξύ των επιμέρους συρμάτων κλιμακώνεται φυσικά με την ένταση εισόδου. Μικροί κραδασμοί συναντούν χαμηλή τριβή για αποτελεσματική απομόνωση υψηλής συχνότητας. μεγάλα συμβάντα σοκ ενεργοποιούν μέγιστη τριβή για ταχεία διάχυση ενέργειας. Ο λόγος απόσβεσης κυμαίνεται από 0,15 σε χαμηλή ένταση έως 0,25 υπό φόρτιση σοκ.

Η προκύπτουσα χαρακτηριστική δυσκαμψίας μεταβαίνει ομαλά από μια ζώνη απομόνωσης χαμηλότερου ρυθμού (βελτιστοποιημένη για σταθερούς κραδασμούς στην περιοχή 8-50Hz) σε μια ζώνη προστασίας υψηλότερου ρυθμού (αποτρέποντας υπερβολική μετατόπιση κατά τη διάρκεια μεταβατικών συμβάντων σοκ με ονομαστική τιμή 20g/11ms ημι-ημίτονο). Αυτή η συμπεριφορά διπλής λειτουργίας εξαλείφει την ανάγκη για ξεχωριστά στάδια απομόνωσης, μειώνοντας την πολυπλοκότητα του συστήματος και το αποτύπωμα εγκατάστασης.

Συμμόρφωση με Πράσινες & Οικολογικές Αρχές — Βιώσιμος Έλεγχος Κραδασμών

Η περιβαλλοντική ευθύνη είναι αναπόσπαστο μέρος του σχεδιασμού του JGX-2228D-665B. Αυτός ο αποσβεστήρας περιέχει μηδέν καουτσούκ, μηδέν ελαστομερή και μηδέν συνθετικά πολυμερή — υλικά που υποβαθμίζονται με την πάροδο του χρόνου, απορρίπτουν σωματίδια μικροπλαστικών και δεν μπορούν να ανακυκλωθούν οικονομικά.

• Πλήρης Ανακυκλωσιμότητα Υλικών: Το καλώδιο από ανοξείδωτο χάλυβα AISI 304 (περίπου 60% κατά μάζα) και οι ράβδοι από κράμα αλουμινίου 6061-T6 (περίπου 40% κατά μάζα) είναι και τα δύο άπειρα ανακυκλώσιμα μέσω καθιερωμένων βιομηχανικών καναλιών ανάκτησης μετάλλων χωρίς υποβάθμιση. Στο τέλος της ωφέλιμης ζωής, τα δύο υλικά διαχωρίζονται εύκολα και επεξεργάζονται μέσω τυπικών ροών ανακύκλωσης, υποστηρίζοντας τους στόχους της κυκλικής οικονομίας.
• Μηδενικές Εκπομπές Πτητικών Οργανικών Ενώσεων (VOC): Δεν απελευθερώνονται πτητικές οργανικές ενώσεις κατά την κατασκευή, την εγκατάσταση ή τη λειτουργία. Η πλήρως μεταλλική κατασκευή είναι εγγενώς απαλλαγμένη από διαλύτες, πλαστικοποιητές και παράγοντες σκλήρυνσης που βρίσκονται συνήθως σε ελαστομερείς αποσβεστήρες.
• Συμμόρφωση RoHS: Πιστοποιημένο χωρίς μόλυβδο, υδράργυρο, κάδμιο, εξασθενές χρώμιο, πολυβρωμιωμένα διφαινύλια (PBB) και πολυβρωμιωμένους διφαινυλαιθέρες (PBDE) σύμφωνα με την Οδηγία 2011/65/ΕΕ.
• Χωρίς Ερπυσμό ή Γήρανση: Σε αντίθεση με τα ελαστικά στηρίγματα που σκληραίνουν, ραγίζουν και απαιτούν περιοδική αντικατάσταση, η μεταλλική κατασκευή διατηρεί σταθερές μηχανικές ιδιότητες επ' αόριστον. Η τυπική ωφέλιμη ζωή υπερβαίνει αυτή του προστατευόμενου εξοπλισμού κατά 3-5 φορές*, μειώνοντας τη συχνότητα αντικατάστασης και τη σχετική σπατάλη υλικών.
• Κατασκευή Χαμηλής Ενέργειας: Οι διαδικασίες διαμόρφωσης καλωδίων και μηχανικής κατεργασίας ράβδων χρησιμοποιούν κυρίως τεχνικές ψυχρής εργασίας με συγκριτικά χαμηλή εισροή ενέργειας σε σύγκριση με τις διαδικασίες χύτευσης, έγχυσης ή βουλκανισμού που χρησιμοποιούνται για ελαστομερή εναλλακτικά.
• Συμβατό με Καθαρό Χώρο: Παράγει μηδενικές εκπομπές σωματιδίων κατά τη λειτουργία. Καμία εκπομπή αερίων οποιουδήποτε είδους, καθιστώντας το JGX-2228D-665B κατάλληλο για κλειστά περιβάλλοντα, εργαστήρια και αεραγωγούς HVAC όπου ρυθμίζεται η ποιότητα του αέρα.
• Δεν Απαιτείται Λίπανση: Ο μηχανισμός απόσβεσης τριβής μεταξύ των συρμάτων είναι στεγνός και χωρίς συντήρηση. Δεν απαιτούνται γράσα, λάδια ή λιπαντικά σε κανένα σημείο του κύκλου ζωής του προϊόντος, εξαλείφοντας άλλη μια πηγή πιθανής περιβαλλοντικής μόλυνσης.

Τεχνικές Προδιαγραφές

Ράβδοι Στήριξης — Επιλογή Υλικού & Επιφανειακή Επεξεργασία

Υλικό Ράβδων Στήριξης: Ανοξείδωτο ατσάλι ή αλουμίνιο μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις της εφαρμογής. Το κράμα αλουμινίου 6061-T6 είναι η τυπική σύσταση για τις περισσότερες βιομηχανικές εφαρμογές λόγω της εξαιρετικής αναλογίας αντοχής προς βάρος και της φυσικής αντοχής στη διάβρωση. Ο ανοξείδωτος χάλυβας 304 συνιστάται για εξαιρετικά διαβρωτικά περιβάλλοντα, συμπεριλαμβανομένων υπεράκτιων πλατφορμών και εγκαταστάσεων χημικής επεξεργασίας.

Επιλογή Επιφανειακής Επεξεργασίας Ράβδων Αλουμινίου:

• Λευκή Ανόπτηση: Η επιφανειακή επεξεργασία για να γίνει η επιφάνεια του αλουμινίου σκληρότερη από την ίδια. Το χρώμα των λευκών ανοδιωμένων ράβδων αλουμινίου παραμένει ίδιο με το χρώμα του αλουμινίου. Είναι η κανονική επιφανειακή επεξεργασία των ράβδων αλουμινίου, κατάλληλη για εσωτερικές εφαρμογές και γενική βιομηχανική χρήση.
• Σκληρή Ανόπτηση: Η επιφανειακή επεξεργασία για να γίνουν οι ράβδοι αλουμινίου πολύ σκληρότερες από τη λευκή ανόπτηση. Το χρώμα των σκληρά ανοδιωμένων ράβδων αλουμινίου είναι πιο σκούρο από τη λευκή ανόπτηση. Παράγει ένα πυκνό στρώμα οξειδίου με σκληρότητα επιφάνειας που υπερβαίνει τα 60 HRC. Ειδική χρήση για σύνθετες ή ειδικές απαιτήσεις των συνθηκών εργασίας των αποσβεστήρων από συρματόσχοινο, συμπεριλαμβανομένης της έκθεσης σε εξωτερικούς χώρους, εγκαταστάσεις υψηλής φθοράς και εφαρμογές που απαιτούν ηλεκτρική απομόνωση μεταξύ των επιφανειών στήριξης.

Βασικά Χαρακτηριστικά των Αποσβεστήρων Κραδασμών της Xi'an Hoan

• Χωρίς ερπυσμό ή γήρανση — σταθερές μηχανικές ιδιότητες καθ' όλη τη διάρκεια της ωφέλιμης ζωής
• Υψηλή εσωτερική απόσβεση — η τριβή Coulomb μεταξύ των συρμάτων παρέχει διάχυση ενέργειας εξαρτώμενη από την ένταση
• Πολύ ευρύ εύρος θερμοκρασίας — αξιόπιστη λειτουργία από -40°C έως +120°C χωρίς μετατόπιση δυσκαμψίας
• Μεγάλη ποικιλία δυνατών εξαρτημάτων — πολλαπλά υλικά ράβδων, επιφανειακές επεξεργασίες και διαμορφώσεις στήριξης
• Γρήγορη και οικονομική πρωτοτυποποίηση — προσαρμοσμένες διαμορφώσεις διαθέσιμες με σύντομους χρόνους παράδοσης
• Εξαιρετικά στιβαρή κατασκευή και μεγάλη διάρκεια ζωής — πλήρως μεταλλική σχεδίαση αντέχει σε φυσικές ζημιές
• Εξαιρετική συνδυασμένη απομόνωση κραδασμών και σοκ — μία συσκευή χειρίζεται τόσο χρόνιες όσο και μεταβατικές φορτίσεις
• Δεν επηρεάζεται από χημικούς παράγοντες, θαλασσινό νερό, όζον, ακτίνες UV — κατάλληλο για τα πιο σκληρά περιβάλλοντα
• Μη γραμμική προοδευτική καμπύλη δυσκαμψίας — προσαρμόζεται δυναμικά σε μεταβαλλόμενες συνθήκες φορτίου
• Πλήρης συμμόρφωση RoHS και ανακυκλωσιμότητα υλικών — περιβαλλοντικά υπεύθυνος σχεδιασμός
• Λειτουργία χωρίς συντήρηση — μηδενική λίπανση, μηδενική ρύθμιση, μηδενική προγραμματισμένη συντήρηση

Περιοχές Εφαρμογής — Χρήσεις Αποσβεστήρων Κραδασμών από Συρματόσχοινο

Συχνές Ερωτήσεις — Αποσβεστήρας Κραδασμών από Συρματόσχοινο JGX-2228D-665B

Ε: Τι κάνει την καμπύλη δυσκαμψίας του JGX-2228D-665B "μη γραμμική";
Α: Σε αντίθεση με τα συμβατικά ελατήρια ή τα ελαστικά στηρίγματα που παράγουν σταθερή αναλογία δύναμης προς παραμόρφωση, η γεωμετρία του καλωδίου του JGX-2228D-665B παράγει φυσικά ένα προοδευτικό φαινόμενο σκλήρυνσης. Σε μικρές παραμορφώσεις ο αποσβεστήρας είναι ευέλικτος για ανώτερη απομόνωση κραδασμών. καθώς η παραμόρφωση αυξάνεται, η δυσκαμψία αυξάνεται για να αποτρέψει την επαφή με το κάτω μέρος υπό φορτία σοκ. Αυτό επιτυγχάνεται μέσω αλλαγών στην καμπυλότητα του βρόχου του καλωδίου και συμπίεσης των συρμάτων υπό αυξανόμενο φορτίο — δεν απαιτούνται εξωτερικοί μηχανισμοί.

Ε: Είναι το JGX-2228D-665B πραγματικά φιλικό προς το περιβάλλον και ανακυκλώσιμο;
Α: Ναι. Τόσο το καλώδιο από ανοξείδωτο χάλυβα όσο και οι ράβδοι από κράμα αλουμινίου είναι 100% ανακυκλώσιμα μέσω τυπικών βιομηχανικών διαδικασιών ανάκτησης μετάλλων. Η μονάδα δεν περιέχει καουτσούκ, πλαστικά ή συνθετικά πολυμερή. Δεν παράγει εκπομπές VOC, σωματίδια μικροπλαστικών και δεν απαιτεί λιπαντικά. Η διαδικασία κατασκευής χρησιμοποιεί κυρίως τεχνικές ψυχρής εργασίας με σχετικά χαμηλή εισροή ενέργειας.

Ε: Ποια είναι η διαφορά μεταξύ λευκής ανόπτησης και σκληρής ανόπτησης;
Α: Η λευκή ανόπτηση παρέχει μέτρια επιφανειακή σκλήρυνση διατηρώντας το φυσικό χρώμα του αλουμινίου. Η σκληρή ανόπτηση παράγει ένα πολύ παχύτερο, πυκνότερο στρώμα οξειδίου (σκληρότητα επιφάνειας 60+ HRC) με πιο σκούρο γκρι εμφάνιση. Η σκληρή ανόπτηση συνιστάται για έκθεση σε εξωτερικούς χώρους, εγκαταστάσεις υψηλής φθοράς και εφαρμογές που απαιτούν ηλεκτρική απομόνωση. Και οι δύο επεξεργασίες παρέχουν εξαιρετική προστασία από τη διάβρωση.

Ε: Μπορεί το JGX-2228D-665B να χρησιμοποιηθεί σε εξωτερικούς χώρους ή σε θαλάσσια περιβάλλοντα;
Α: Ναι. Η πλήρως ανοξείδωτη κατασκευή καλωδίου και οι σκληρά ανοδιωμένες ράβδοι αλουμινίου είναι εξαιρετικά ανθεκτικές σε ψεκασμό αλατιού, υγρασία, υπεριώδη ακτινοβολία και ακραίες θερμοκρασίες. Για τα πιο επιθετικά θαλάσσια περιβάλλοντα, το προαιρετικό υλικό ράβδου από ανοξείδωτο χάλυβα 304 παρέχει επιπλέον περιθώριο διάβρωσης.

Ε: Πώς επιλέγω τον σωστό προσανατολισμό στήριξης;
Α: Το JGX-2228D-665B υποστηρίζει προσανατολισμούς στήριξης συμπίεσης (κάθετο φορτίο), διάτμησης/περιστροφής (οριζόντιο φορτίο) και συμπίεσης 45 μοιρών (συνδυασμένο φορτίο). Οι μηχανικοί εφαρμογών μας μπορούν να προτείνουν τη βέλτιστη διαμόρφωση με βάση το βάρος του εξοπλισμού σας, το κέντρο βάρους, το αναμενόμενο φάσμα κραδασμών και το διαθέσιμο αποτύπωμα στήριξης. Επικοινωνήστε μαζί μας με τις προδιαγραφές του εξοπλισμού σας για μια λεπτομερή σύσταση.

Πληροφορίες Εταιρείας — Xi'an Hoan Microwave Co., Ltd.

Η Xi'an Hoan Microwave Co., Ltd. είναι ο επαγγελματίας κατασκευαστής αποσβεστήρων και στηριγμάτων κραδασμών, παρέχοντας κορυφαίες λύσεις απορρόφησης ενέργειας και απομόνωσης κραδασμών σε διάφορους εμπορικούς, βιομηχανικούς και βαρέως βιομηχανικούς τομείς.

Τα προϊόντα μας καλύπτουν ένα ευρύ φάσμα, συμπεριλαμβανομένων αποσβεστήρων κραδασμών από συρματόσχοινο, ελαστομερών στηριγμάτων κραδασμών, αποσβεστήρων τριβής και αμορτισέρ, καθώς και φίλτρων LC και εξαρτημάτων μικροκυματικών επικοινωνιών. Ιδρύθηκε το 2005, με ταχεία ανάπτυξη για δύο δεκαετίες, έχουμε φτάσει σε πάνω από 500 υπαλλήλους, συμπεριλαμβανομένων πάνω από 100 μηχανικών και τεχνικών εμπειρογνωμόνων. Η εταιρεία έχει την έδρα της στην High-tech Zone της Xi'an, Shaanxi, Κίνα, λειτουργώντας 800 τετραγωνικά μέτρα αποκλειστικών εγκαταστάσεων παραγωγής και Ε&Α.

Τώρα, εξυπηρετούμε πελάτες σε πάνω από 31 επαρχίες στην Κίνα και σχεδόν 25 υπερπόντιες χώρες, παρέχοντας λύσεις απομόνωσης κραδασμών για κινητήρες, συστήματα ανεμιστήρων, πρέσες, ανελκυστήρες, συμπιεστές, εξοπλισμό χημικής επεξεργασίας, σιδηροδρομικά και μετρό συστήματα, μηχανική γεφυρών, μηχανολογικό εξοπλισμό, μεγάλης κλίμακας κατασκευές, στούντιο ηχογράφησης, θέατρα, οχήματα, πλοία και βιομηχανικά μηχανήματα όλων των τύπων.

Επικοινωνήστε μαζί μας σήμερα για να δείτε πώς τα προϊόντα μας μπορούν να ωφελήσουν τις συγκεκριμένες ανάγκες εφαρμογής του εξοπλισμού σας, ή εναλλακτικά μπορείτε να βρείτε έναν από τους πολλούς αντιπροσώπους μας για να σας βοηθήσει να καλύψετε τις απαιτήσεις του προϊόντος σας. Η ομάδα μηχανικών μας παρέχει ολοκληρωμένη ανάλυση εφαρμογών, συμπεριλαμβανομένων υπολογισμών φορτίου-παραμόρφωσης, προβλέψεων μεταδοτικότητας κραδασμών και σχεδιασμού προσαρμοσμένης διαμόρφωσης στήριξης.

Πιστοποιήσεις & Διασφάλιση Ποιότητας

• Σύστημα Διαχείρισης Ποιότητας ISO 9001:2015 — Πιστοποιημένο
• Οδηγία RoHS 2011/65/ΕΕ — Συμβατό
• Πιστοποιητικά Υλικών σύμφωνα με το EN 10204 3.1 — Διαθέσιμα κατόπιν αιτήματος
• Σήμανση CE — Διαθέσιμη κατόπιν αιτήματος
• Προσαρμοσμένες Αναφορές Δοκιμών & Επικύρωσης — Διαθέσιμες
