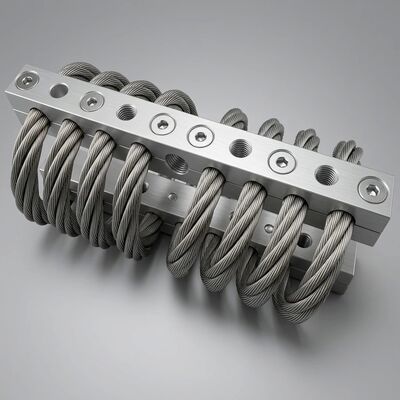

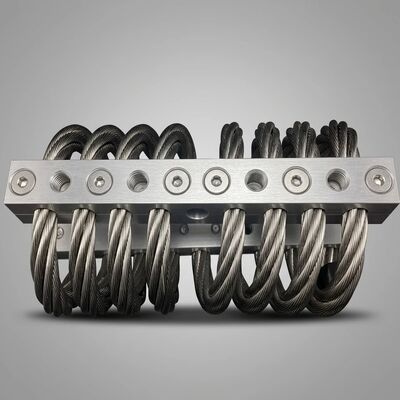

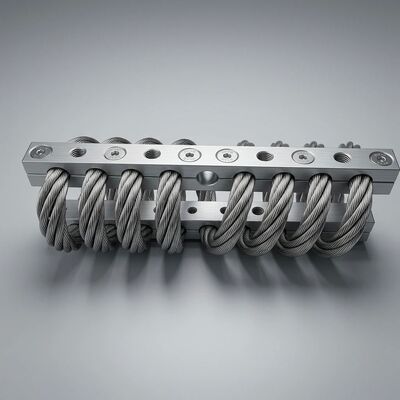

JGX-1598D-515B Απομονωτήρας κραδασμών με συρματόσχοινο που παρέχει κλιμακούμενη χωρητικότητα φορτίου και απομόνωση θορύβου που μεταδίδεται από τη δομή

JGX-1598D-515B Απομόνωση δονήσεων από σύρμα

Η πρόκληση: Μια Μηχανή, Πολλά Σενάρια Φορτίου

Οι σύγχρονες βιομηχανικές συσκευές σπάνια λειτουργούν σε ένα μόνο στατικό σημείο φόρτωσης.και εξοπλισμού επεξεργασίας με μεταβλητά φορτία υλικών όλες οι παρούσες δυναμικές συνθήκες που προκαλούν προκλήσεις στους συμβατικούς απομονωτές σταθερής ταχύτηταςΜια στερέωση μεγέθους για το μέσο φορτίο μπορεί να πέσει κάτω κατά τη διάρκεια των μεταβατικών περιόδων εκκίνησης· μια στερέωση μεγέθους για τις συνθήκες κορυφής μπορεί να παρέχει ανεπαρκή απομόνωση σε κανονικά λειτουργικά φορτία.

Το JGX-1598D-515B λύνει αυτό μέσω της εγγενώς προοδευτικής καμπύλης δυσκαμψίας και της αρθρωτής αρχιτεκτονικής ανάπτυξης.,Παράλληλες, ή διαμορφώσεις μήτρας για την αντιμετώπιση σχεδόν κάθε απαίτησης φορτίου χωρίς προσαρμοσμένη μηχανική.

Επεκτάσιμη χωρητικότητα φορτίου

Σε αντίθεση με τα ελαστομερή στερεόστρωμα που προορίζονται για στενό πεδίο φορτίου, ο πυρήνας του καλωδιακού σχοινιού του JGX-1598D-515B παρουσιάζει μη γραμμική απόκριση δύναμης-απόκλισης:μαλακή αρχική δυσκαμψία για αποτελεσματική απομόνωση από δονήσεις σε κανονικά φορτία λειτουργίαςΑυτή η ενσωματωμένη προστασία από υπερφόρτωση αποτρέπει την επαφή μετάλλου με μέταλλο κατά τη διάρκεια εκδηλώσεων σοκ ή μεταβατικών ενεργειών εκκίνησης εξοπλισμού.

Για μεγαλύτερες εγκαταστάσεις, η προσέγγιση της αρθρωτής στοιβάσεως παρέχει απλή κλιμακωτότητα:

• Παράλληλη διαμόρφωση:Πολλοί απομονωτές μοιράζονται το φορτίο εξίσου ∙ τέσσερις μονάδες JGX-1598D-515B υποστηρίζουν μέχρι και 600 kg συνολικά
• Σειρά στοιβάζοντας:Δύο απομονωτές που τοποθετούνται σε σειρά διπλασιάζουν την διαθέσιμη ροή κάμψης για εφαρμογές υπεργαθμιαίας συχνότητας
• Διανεμημένη μήτρα:Απομονωτές που τοποθετούνται στις υπολογισμένες θέσεις του κέντρου φορτίου για εξοπλισμό με άνιση κατανομή βάρους

Η ευελιξία αυτή της διαμόρφωσης σημαίνει ότι ένας τυποποιημένος αριθμός εξαρτήματος καλύπτει ολόκληρο το εύρος των μεγεθών του εξοπλισμού, μειώνοντας την πολυπλοκότητα των αποθεμάτων και τα γενικά έξοδα προμηθειών.

Η δομική θορυβώδης απομόνωση

Ο θόρυβος που προκαλείται από δομές ̇ οι δονήσεις που μεταδίδονται μέσω στερεών δομών και εκπέμπονται ως ακουστικός ήχος αλλού ̇ είναι γνωστό ότι είναι δύσκολο να αντιμετωπιστούν μετά την εγκατάσταση.Το JGX-1598D-515B σπάει αυτή τη διαδρομή μετάδοσης στην πηγή με εργαστηριακά επαληθευμένες επιδόσεις:

• Αποδοτικότητα απομόνωσης από δονήσεις:≥85% σε όλη τη ζώνη πρωτογενών συχνοτήτων 815 Hz
• Αμβλύνσεις θορύβου που προέρχονται από δομές:Μέχρι 20 dB (A) μείωση μετρούμενη σε συνδεδεμένα δομικά στοιχεία
• Σχεδιασμός χωρίς συντονισμό:Σε αντίθεση με τους απομονωτές ελαστικών περιστροφής, η εσωτερική αμβλύση του σχοινιού καλωδίου καταστέλλει την αντηχητική ενίσχυση· δεν υπάρχουν συχνότητες ανεμβλύσεων που θα μπορούσαν να ενισχύσουν τις δονήσεις σε ορισμένες στροφές ανά λεπτό

Η Φυσική Πίσω από την Έκθεση

Το JGX-1598D-515B επιτυγχάνει την ακουστική του απομόνωση μέσω δύο συμπληρωματικών μηχανισμών:

1- Αντιστοιχία αντίστασης:Το σύρμα από ανοξείδωτο χάλυβα παρουσιάζει μια δραματικά διαφορετική μηχανική αντίσταση από το άκαμπτο πλαίσιο και το θεμέλιο του εξοπλισμού.Ένα σημαντικό μέρος της ενέργειας αντανακλάται πίσω αντί να μεταδίδεται μέσω του ∆, παρόμοιο με το πώς λειτουργεί ένας ακουστικός προφυλακτήρας στον έλεγχο του ήχου στον αέρα., αλλά για στερεό-μεταφερόμενες δονήσεις.

2- Υστερική αναισθησία:Καθώς η ελικοειδής σπείρα λυγίζει κάτω από φορτίο, τα μεμονωμένα νήματα του καλωδίου μέσα στο σκοινί γλιστρούν το ένα εναντίον του άλλου σε μικροσκοπικό επίπεδο.Αυτή η ξηρή τριβή (αμβλύνση Coulomb) μετατρέπει την οργανωμένη ενεργειακή δόνηση σε ακανόνιστη θερμική ενέργειαΑντίθετα με την ελαστική ατμόσφαιρα των υδραυλικών στερεών, ο μηχανισμός αυτός είναι ανεξάρτητος από την ταχύτητα και τη θερμοκρασία, παρέχοντας σταθερή απόδοση από τις ψυχρές εκκινήσεις στην Αρκτική έως την συνεχής λειτουργία στα τροπικά.

Μηχανικές προδιαγραφές

Στόχοι εφαρμογών ∆εν έχει σημασία το θόρυβο

Το JGX-1598D-515B καθορίζεται από ακουστικούς συμβούλους και μηχανικούς μηχανικούς για εγκαταστάσεις κρίσιμης θορύβου:

• Στούντιο Καταγραφής και Εκπομπής:Απομόνωση συμπυκνωτή HVAC και ψυγείου όπου πρέπει να τηρούνται τα κριτήρια θορύβου NC-15
• Ιατρικές εγκαταστάσεις:Απομόνωση ψυκτικού MRI, εξοπλισμός υποστήριξης γραμμικού επιταχυντή, απομόνωση εργαστηριακής αντλίας κενού
• Κατασκευή ημιαγωγών:Απομόνωση της αντλίας και του καθαριστικού σε περιβάλλον καθαρού δωματίου
• Κατασκευή ακριβείας:Απομόνωση του κέντρου επεξεργασίας CNC, αποσύνδεση του θεμέλιου της γραμμικής μηχανής
• Κέντρα δεδομένων:Μονάδα CRAC και απομόνωση γεννήτριας έκτακτης ανάγκης, διαχείριση δονήσεων ανυψωμένου δαπέδου
• Ανανεώσιμη ενέργεια:Απομόνωση εξοπλισμού νάζελ αιολικής ανεμογεννήτριας, έλεγχος δονήσεων σταθμού ηλιακού μετατροπέα

Επιστημονική υποστήριξη & Οδηγός επιλογής

Η επιλογή της σωστής διαμόρφωσης του απομονωτή απαιτεί κατανόηση του στατικού φορτίου του εξοπλισμού σας, του δυναμικού εύρους φορτίου, του κέντρου βάρους και των κυρίαρχων συχνοτήτων διέγερσης.

• Πληροφοριακός υπολογισμός φορτίου-αποπροσανατολισμού για τον συγκεκριμένο εξοπλισμό σας
• 3D σχέδια διάταξης τοποθέτησης με προδιαγραφές μοτίβου βρόχου
• Προβλέψεις αποδοτικότητας απομόνωσης στο εύρος λειτουργικών περιστροφών του εξοπλισμού σας
• Υποστήριξη στην εγκατάσταση σε μεγάλη κλίμακα ή σε κρίσιμες εγκαταστάσεις

Επικοινωνήστε με την ομάδα μηχανικών εφαρμογών μας με τις προδιαγραφές του εξοπλισμού σας για μια λεπτομερή πρόταση απομόνωσης.
