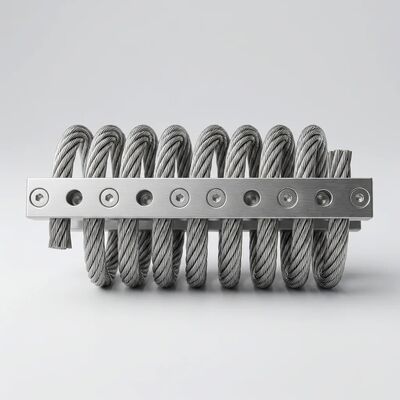

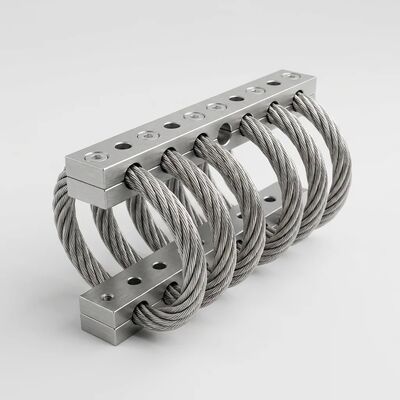

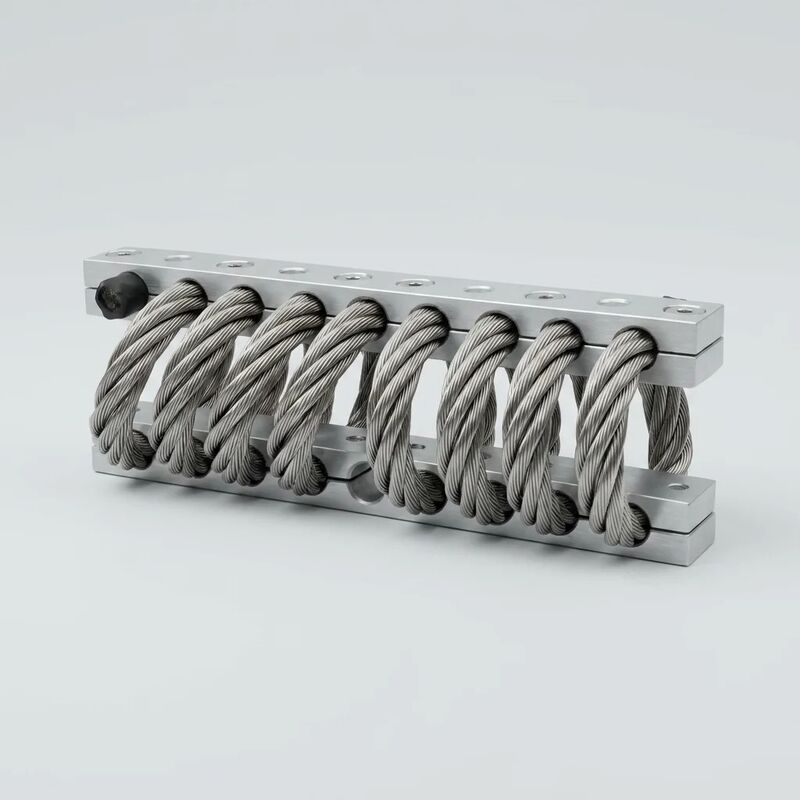

JGX-1278D-235B Μη συντηρητικός απομονωτής σύρματος 235N διπλής δράσης για έλεγχο δονήσεων 95mm για εξοπλισμό

Δύο-δράση αναισθητοποίηση Πώς μια συσκευή χειρίζεται τόσο τις συνηθισμένες δονήσεις και τα γεγονότα σοκ

Οι συμβατικές στρατηγικές απομόνωσης αντιμετωπίζουν τις δονήσεις και τα σοκ ως ξεχωριστά προβλήματα που απαιτούν ξεχωριστό υλικό: μαλακά στερεώματα για συνεχείς δονήσεις, σκληρά στερεώματα για περιστασιακές επιπτώσεις.Το JGX-1278D-235B λύνει και τα δύο προβλήματα με έναν μόνο φυσικό μηχανισμό.Τρίση Coulomb στις διεπαφές επαφής ράβδου με ράβδοεντός της περιστροφής των καλωδίων από ανοξείδωτο χάλυβα με πολλά καλώδια.

Τρόπος 1: Συνεχή αμβλυντική δόνηση (φυσιολογική λειτουργία)

Κατά τη διάρκεια της λειτουργίας του εξοπλισμού, η αντλία λειτουργεί με σταθερή ταχύτητα, ο συμπιεστής λειτουργεί με σταθερό ρυθμό, η γεννήτρια παράγει σταθερή ισχύ.σχετικά υψηλής συχνότητας δονήσειςΟι δονήσεις αυτές προκαλούν μικρομετατοπίσεις (συνήθως 5-50 μm) μεταξύ των μεμονωμένων συρμάτων από ανοξείδωτο χάλυβα μέσα σε κάθε ένα από τα 7 νήματα που αποτελούν το καλώδιο.Η στερεή τριβή μετατρέπει την κινητική ενέργεια σε αμελητέα θερμότηταΌσο πιο δυνατά δονείται ο εξοπλισμός, τόσο περισσότερες διεπαφές επαφής καλωδίου με καλώδιο εμπλέκονται, δημιουργώντας ένα αυτορρυθμιζόμενο αποτέλεσμα αμβλύνσεως που δεν απαιτεί καμία ρύθμιση, καμία ρύθμιση και καμία εξωτερική πηγή ενέργειας.

Τρόπος 2: Διαλείπουσα απορρόφηση σοκ (επιπτώσεις)

Όταν εμφανίζεται μια ξαφνική εισροή υψηλής ενέργειας, ένα συμβάν με σφυρί της αντλίας νερού, σπατάλη του συμπιεστή, δομική σύγκρουση κατά τη μεταχείριση υλικού,ή σεισμικό σεισμό το καλώδιο υποβάλλεται σε γεωμετρική αναδιαμόρφωση σε μακροβαθμική κλίμακαΤα μεμονωμένα νήματα γλιστρούν και επανατοποθετούνται μέσα στο δέμα πολυσύνδεσης, απορροφώντας την ενέργεια ώθησης μέσω συνδυασμένης τριβής (επίπεδο νήματος) και ελαστικής παραμόρφωσης (επίπεδο έλικας).Η γεωμετρία περιστροφής σχήμα οκτώ παρέχει μια προοδευτική αύξηση της δυσκαμψίας καθώς η παραμόρφωση αυξάνεταιΜετά την ολοκλήρωση του μεταβατικού συμβάντος, το καλώδιο επιστρέφει στην αρχική του γεωμετρία χωρίς μόνιμο ρύθμιση.

JGX-1278D-235B ️ Πλήρη δεδομένα επιδόσεων σε πολλούς άξονες

Όλες οι τιμές φορτίου βασίζονται σε δοκιμές χαρακτηρισμού τύπου ΙΙ. Οι τιμές αντιπροσωπεύουν τη ονομαστική απόδοση του απομονωτή με αλουμινένιες ράβδους συγκράτησης σε θερμοκρασία περιβάλλοντος 23 °C:

Διαμετρικές προδιαγραφές και λεπτομέρειες διεπαφής

Ειδική αντοχή για το περιβάλλον, όπου η εγκατάσταση και η λήθη είναι πιο σημαντική

Οδηγός επιλογής υλικού ράβδου συγκράτησης

JGX-1278 Πλήρης σειράς αναφοράς

*Ο βέλτιστο εύρος υπολογίζεται στο 40-70% του ονομαστικού φορτίου για τις καλύτερες επιδόσεις αποσβεσμού.και κάθε ασύμμετρη στο κέντρο βαρύτητας του εξοπλισμού.

Εφαρμογές που αφορούν συγκεκριμένους τομείς ∆ημιουργημένες για συνεχείς βιομηχανικές εργασίες

Σύνοψη των χαρακτηριστικών επιδόσεων

• Μηδενική συντήρηση καθ' όλη τη διάρκεια ζωής:Χωρίς προγραμματισμένη επιθεώρηση, χωρίς επαναφορά ροπής, χωρίς λίπανση, χωρίς αντικατάσταση.Προβλεπόμενη διάρκεια ζωής > 25 έτη υπό ονομαστικές συνθήκες.
• Μη γραμμική διπλή αντίδραση:2.33* διαφορά δυσκαμψίας μεταξύ των συνθηκών δονήσεων και κρούσης στην κάθετη κατεύθυνση· δυσκαμψία για καθημερινή λειτουργία, συμμόρφωση με παροδικές συγκρούσεις.Μία μονάδα εκτελεί το έργο μιας στερέωσης δονήσεων και ενός αποσβεστήρα.
• Υστερετική αναισθητοποίηση:Ο μηχανισμός τριβής Coulomb παρέχει 10-25% κρίσιμης αποσβέσεως χωρίς εξωτερικά σημεία ελέγχου ή συστήματα ρυθμιζόμενης μάζας.
• Εξαιρετικός θερμικός περίβλημα:-180°C έως +300°C. Χωρίς εύθραυσμα στο κρύο, χωρίς μαλακίωση στη ζέστη.
• Οικουμενική χημική αντοχή:Το 304 SS είναι αδρανές σε υδρογονάνθρακες, διαλύτες, υδραυλικά υγρά, καύσιμα, θαλασσινό νερό, οξέα (αραίωση), αλκαλικά και βιομηχανικά καθαριστικά, συμπεριλαμβανομένων των συνθηκών CIP.
• Προοδευτική υποβάθμιση:Τα μεμονωμένα σπασμένα σύρματα είναι οπτικά εμφανή κατά τη διάρκεια της ρουτίνας, μήνες ή χρόνια πριν από την εξασθένηση της λειτουργικής ικανότητας φορτίου.Αντικατάσταση με βάση την κατάσταση και όχι ανταπόκριση σε έκτακτη ανάγκη.
• 100% ανακυκλώσιμο:Καλώδιο από ανοξείδωτο χάλυβα + ράβδοι από αλουμίνιο ή ανοξείδωτο χάλυβα.Δεν εισέρχονται σωματίδια ελαστομερών στην ροή αποβλήτων κατά τη διάρκεια της χρήσης ή στο τέλος της ζωής.

Οδηγίες εγκατάστασης

1. Πλατεία του θεμέλιου:Επιτυγχάνεται επίπεδα ≤ 0,5 mm σε κάθε αποτύπωση ράβδου.
2. Προδιαγραφές των συσσωρευτών:M8 * 1.25Για τις ράβδους από ανοξείδωτο χάλυβα: χρησιμοποιήστε στερεοδευτικά A4-80 (316 SS) για την εξάλειψη του γαλβανικού δυναμικού.
3. Στροφή:18-22 N·m (βάρες αλουμινίου) · 25-30 N·m (βάρες ανοξείδωτου χάλυβα).
4. Προσαρμογή:±2° μέγιστη γωνιακή απόκλιση μεταξύ άνω και κατώτερου επιπέδου τοποθέτησης μετά την τελική ροπή.
5. Ελεύθερη κυκλοφορία:Διατηρείται διαχωρισμός ≥ 15 mm γύρω από το σύνολο του καλωδίου προς όλες τις κατευθύνσεις ώστε να επιτρέπεται πλήρης κάλυψη παραμόρφωσης.
6. Ποσότητα:Συνολικό βάρος εξοπλισμού (N) ÷ στόχος φορτίου ανά απομονωτή (94-165 N για 235B) = ελάχιστος αριθμός απομονωτών.

Συχνές Ερωτήσεις

Ε: Ποια είναι η περίοδος αποπληρωμής για την επιλογή απομονωτών συρματόπλεγματος έναντι ελαστικών στερεών;

Για τις περισσότερες βιομηχανικές εγκαταστάσεις, το σημείο διασταύρωσης λαμβάνει χώρα στοτο πρώτο προγραμματισμένο διάστημα αντικατάστασηςΓια τα ελαστομερή στερεώματα, συνήθως 3-5 έτη μετά την αρχική εγκατάσταση.και η διάρκεια στάσης παραγωγής υπερβαίνει την αρχική τιμή του JGX-1278D-235BΓια απομακρυσμένες εγκαταστάσεις ή εγκαταστάσεις δύσκολης πρόσβασης όπου το κόστος εφοδιασμού μιας επίσκεψης εξυπηρέτησης είναι υψηλό, το κόστος αποθήκευσης μπορεί να αυξηθεί κατά τη διάρκεια του έτους.Η αποπληρωμή μπορεί να είναι άμεση από την πρώτη ημέρα εγκατάστασης.

Ε: Μπορώ να χρησιμοποιήσω αυτά τα μονωτικά στο εξωτερικό χωρίς προστασία από τις καιρικές συνθήκες;

Ναι, η κατασκευή είναι από μέταλλο και δεν απαιτεί προστατευτικά κάλυμμα, μπότες ή καταφύγια.συνιστούμε την επιλογή της μπάρας από ανοξείδωτο χάλυβα (Config C) για τη μεγιστοποίηση της αντοχής στη διάβρωσηΓια τυποποιημένη εσωτερική εξωτερική χρήση, οι σκληρά ανωτισμένες ράβδοι αλουμινίου (Config B) παρέχουν εξαιρετική μακροχρόνια αντοχή.

Ε: Πώς μπορώ να ξέρω αν το βάρος του εξοπλισμού μου είναι κατάλληλο για το JGX-1278D-235B;

Υπολογίστε το υποστηριζόμενο βάρος ανά σημείο τοποθέτησης.Για φορτία άνω ή κάτω από αυτό το εύρος, επιλέξτε ένα διαφορετικό μοντέλο από τη σειρά JGX-1278.Οι μηχανικοί εφαρμογών μας παρέχουν δωρεάν επαλήθευση φορτίου για όλα τα αιτήματα προσφορών. Απλά μοιραστείτε το βάρος του εξοπλισμού σας και τη διάταξη τοποθέτησης..

Ε: Το καλώδιο από ανοξείδωτο χάλυβα χρειάζεται ποτέ λίπανση;

Ο μηχανισμός αποσβεσμού βασίζεταιξηρή τριβήΗ λίπανση θα μπορούσε στην πραγματικότηταμειώσειΤο καλώδιο πρέπει να παραμένει στεγνό και απαλλαγμένο από λιπαρά, λάδι ή επικάλυψη που εφαρμόζεται στις επιφάνειες επαφής των νημάτων.Εάν το καλώδιο μολυνθεί με υγρά διαδικασίας, αρκεί ένα απλό σκούπισμα με διαλύτη για την αποκατάσταση της πλήρους απόδοσης· δεν απαιτείται διάσπαση ή αντικατάσταση.

Ε: Τι συμβαίνει αν ένας απομονωτής υπερφορτωθεί πέραν της ονομαστικής του χωρητικότητας;

Το JGX-1278D-235B έχει ένα χαρακτηριστικό προοδευτικής σκληρύνει: καθώς αυξάνεται η παραμόρφωση, η δυσκαμψία αυξάνεται μη γραμμικά, παρέχοντας εγγενή προστασία από υπερφόρτωση. during equipment installation or a transient event) will cause additional deflection but will not permanently damage the isolator—the cable returns to its original geometry once the overload is removedΩστόσο, η διαρκής υπερφόρτωση πέραν της ονομαστικής στατικής χωρητικότητας θα επιταχύνει την φθορά των συρμάτων καλωδίου και θα πρέπει να αποφεύγεται μέσω του κατάλληλου μεγέθους.Επιλέξτε το επόμενο μοντέλο υψηλότερης διαβάθμισης στην οικογένεια JGX-1278.

Ε: Είναι κατάλληλοι αυτοί οι απομονωτές για σεισμικές εφαρμογές;

Ναι, η δυνατότητα πολυκατευθυντικής αμβλύνειας και η μη γραμμική καμπύλη δυσκαμψίας κάνουν τους απομονωτές σύρματος κατάλληλους για σεισμική προστασία του εξοπλισμού.Το JGX-1278D-235B παρέχει ταυτόχρονη απομόνωση και στους τρεις άξονες μετάβασης, κρίσιμη κατά τη διάρκεια σεισμικών γεγονότων όπου η κίνηση του εδάφους έχει τόσο οριζόντια όσο και κατακόρυφα στοιχεία.Για ειδικές σεισμικές εφαρμογές, παρακαλείστε να παρέχετε τις βασικές σεισμικές παραμέτρους σχεδιασμού του έργου σας (ειδική επιτάχυνση,Η ομάδα μηχανικών μας θα επαληθεύσει την καταλληλότητα ή θα συστήσει μια βελτιστοποιημένη διαμόρφωση.

Προδιαγραφές ποιότητας και κατασκευής

Οι απομονωτές JGX-1278D-235B κατασκευάζονται υπό την ονομασίαISO 9001:2015διαχείριση της ποιότητας με τους ακόλουθους ελέγχους παραγωγής:

• Ερχόμενο υλικό:Πιστοποίηση εργοστασίου για σύρμα 304 SS (ASTM A313/A313M), ράβδος αλουμινίου 6061-T6 (ASTM B221/B221M)
• Τεχνικές συσκευές για την κατασκευή καλωδίωνΕλικοειδής επικάλυψη με έλεγχο CNC με απόκτηση δεδομένων τάσης σε πραγματικό χρόνο (± 5% της ονομαστικής τάσης)
• Κρέμασμα:Υδραυλικός πρέσος με παρακολούθηση της μετατόπισης δύναμης· στατιστικός έλεγχος διαδικασίας (SPC) με χάρτες ανά παρτίδα παραγωγής
• Διάσταση:Επαλήθευση της θέσης της τρύπας, της γεωμετρίας του αντισυμπιεστή και της κλάσης νήματος με μηχανή μέτρησης συντεταγμένων (CMM)
• Απόδοση:Δοκιμή στατικού φορτίου-αποκλίσεως κατά την αποδοχή παρτίδας σε AQL 1.0, Κανονικό επίπεδο ΙΙ σύμφωνα με το ISO 2859-1
• Ανωδικοποίηση:Ελέγχος πάχους της επικάλυψης σύμφωνα με το ISO 2360· ποιότητα σφραγίδας σύμφωνα με το ISO 2143 (δοκιμασία με σημεία χρωστικής)
