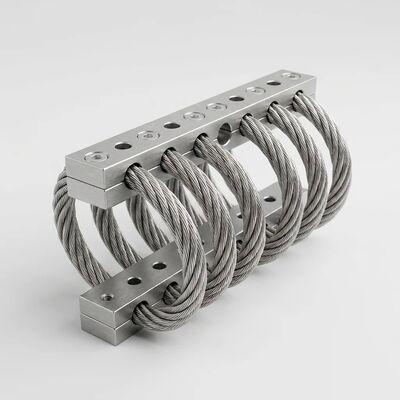

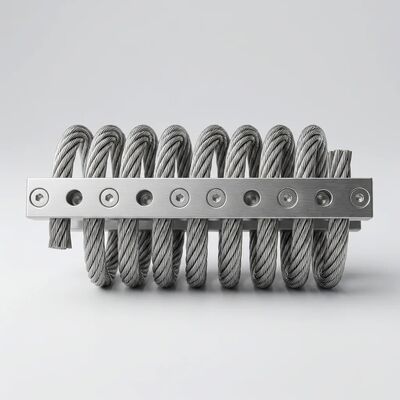

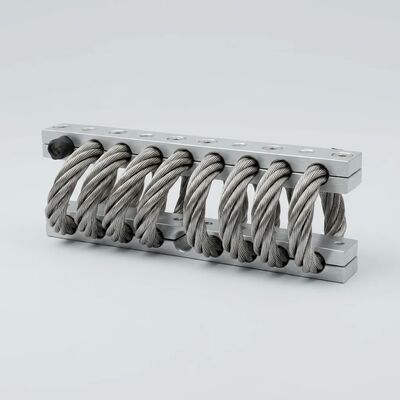

JGX-1278D-292B 3D Πολυδιάστατος Απομονωτής Σύρματος 292N Φορτίο 89mm Υψόμετρο για εξοπλισμό ακριβείας Αποσβέσματος

JGX-1278D-292B Πλήρεις βαθμοί φορτίου σε πολλούς άξονες

Ο παρακάτω πίνακας παρουσιάζει πλήρως χαρακτηρισμένα δεδομένα κάμψης φορτίου και δυσκαμψίας για τους τρεις κύριους προσανατολισμούς φόρτωσης.Οι τιμές αυτές προέρχονται από δοκιμές τύπου II σύμφωνα με την ισοδύναμη μεθοδολογία MIL-STD-810., προσαρμοσμένα για εμπορικές και βιομηχανικές εφαρμογές:

Επιστήμη των υλικών: Ολομεταλλική κατασκευή έναντι υποβάθμισης πολυμερών

Το JGX-1278D-292B περιέχειμηδενικά ελαστομερή, μηδενικά συγκολλητικά, μηδενικά υδραυλικά υγρά και μηδενικά συνδεδεμένα αρθρώματαΚάθε κατασκευαστικό στοιχείο, από το καλώδιο 7*19 από ανοξείδωτο χάλυβα 304 μέχρι τις άξονες στήριξης από αλουμίνιο 6061-T6 ή από ανοξείδωτο χάλυβα 304, είναι μεταλλικό.Αυτή η στρατηγική των υλικών δεν αφορά απλώς την αντοχή· εξαλείφει κάθε γνωστή πορεία υποβάθμισης που περιορίζει τη διάρκεια ζωής του ελαστομερινού απομονωτή:

Φυσικές διαστάσεις και μηχανική διεπαφή

Τομείς εφαρμογής ∆ιαλύσεις απομόνωσης ειδικά για τον κλάδο

Επιλογές διαμόρφωσης μπάρας διατήρησης

Η σειρά JGX-1278

Βασικά χαρακτηριστικά απόδοσης

• Μηδενικό κρέμασμα και χωρίς γήρανση:Το καλώδιο 304 από ανοξείδωτο χάλυβα λειτουργεί στην ελαστική του περιοχή με ονομαστικό φορτίο.
• Δείκτης μη γραμμικής σκληρότητας:Ελαφριά αρχική ανταπόκριση για λεπτή απομόνωση από δονήσεις. Προοδευτική δυσκαμψία καθώς αυξάνεται η παραμόρφωση, παρέχοντας εγγενή προστασία από υπερφόρτωση χωρίς μηχανικά σκληρά φράγματα.
• Υψηλή υστερική αναισθησία:Η τριβή Coulomb μεταξύ των νήμων του καλωδίου παρέχει αναλογίες αποσβέσεως 10-25% του κρίσιμου.
• Ευρύ εύρος θερμοκρασιών:Συνεπείς μηχανικές ιδιότητες από -180 °C (κρυογενείς) έως +300 °C (υψηλές).
• Χημική αντοχή:Ο τύπος 304 SS είναι αδρανής σε υδρογονάνθρακες, χλωριωμένους διαλύτες, υδραυλικά υγρά, λιπαντικά έλαια, αραιωμένα οξέα και αλκαλικά, θαλάσσιο νερό, όζον και υπεριώδη ακτινοβολία.
• Ενδείξεις προοδευτικής φθοράς:Αντίθετα με τα ελαστικά στερεώματα που μπορούν να σχίσουν καταστροφικά, οι απομονωτές συρματόπλεγματος παρουσιάζουν ορατή φθορά (ατομική κατάρρευση συρματόπλεγματος) πολύ πριν από οποιαδήποτε λειτουργική βλάβη.Αντί για ημερολογιακά, αποφάσεις αντικατάστασης.

Οδηγίες εγκατάστασης

1. Προετοιμασία της επιφάνειας τοποθέτησης:Χρησιμοποιήστε πλακέτες από ανοξείδωτο χάλυβα κατά περίπτωση· ποτέ μην χρησιμοποιείτε πλαστικά πλακέτα που μπορεί να σέρνονται κάτω από το φορτίο.
2. Προδιαγραφές των συσσωρευτών:M8 * 1,25 μπουλόνια, ελάχιστη βαθμίδα 8.8Για τις εγκαταστάσεις από ανοξείδωτο χάλυβα σε διαβρωτικά περιβάλλοντα, η συσκευή αυτή πρέπει να είναι εξοπλισμένηνα προσδιορίζει τα στοιχεία στερέωσης τύπου A4-80 (τύπου 316) ώστε να ταιριάζουν με την αντοχή στη διάβρωση του υλικού των ράβδων.
3. Δρόμος σφίξης:18-22 N·m για διαμορφώσεις ράβδου αλουμινίου· 25-30 N·m για διαμορφώσεις ράβδου ανοξείδωτου χάλυβα.
4. Επιβεβαίωση ευθυγράμμισης:Επιβεβαιώστε τον παράλληλο χαρακτήρα μεταξύ των άνω και κατώτερων επιπέδων τοποθέτησης εντός ±2° μετά την τελική ροπή.
5. Συσκευή διαγραφής:Διασφαλίζεται ελάχιστη ανοιχτή απόσταση 15 mm προς όλες τις κατευθύνσεις γύρω από το σύνολο καλωδίων, ώστε να επιτρέπεται η μέγιστη παραμόρφωση χωρίς επαφή με τις παρακείμενες δομές.
6. Καθορισμός ποσότητας:Συνολικό βάρος εξοπλισμού (N) ÷ στόχος φορτίου ανά απομονωτή (N) = ελάχιστος αριθμός απομονωτών.ένα πακέτο εξοπλισμού 600 N ÷ 150 N ανά απομονωτή = τουλάχιστον 4 απομονωτέςΕγκαταστήστε τα ζευγάρια σε συμμετρικά αντίθετες γωνίες.

Συχνές Ερωτήσεις

Ε: Πώς συγκρίνεται το JGX-1278D-292B με τα ελαστικά στερεώματα για την απομόνωση των δονήσεων του συμπιεστή;

Αντίθετα με τα ελαστικά στερεόστρωμα τα οποία προοδευτικά σκληρύνουν κάτω από τον θερμικό κύκλο που είναι τυπικό για τις εφαρμογές των συμπιεστών,το JGX-1278D-292B διατηρεί σταθερή δυσκαμψία καθ' όλη τη διάρκεια ζωής τουΤο χαρακτηριστικό μη γραμμικής δυσκαμψίας αντιμετωπίζει επίσης το σόκ της ροπής εκκίνησης του συμπιεστή, το οποίο μπορεί να εκτοπίσει ή να σπάσει τα ελαστικά στερεώματα χωρίς υποβάθμιση.δεν υπάρχει προγραμματισμένο διάστημα συντήρησηςΤοποθετήστε μια φορά και ο απομονωτής θα διαρκέσει περισσότερο από τον συμπιεστή που προστατεύει.

Ε: Ποια είναι η αναμενόμενη διάρκεια ζωής αυτού του απομονωτή καλωδίου;

Σε φυσιολογικά βιομηχανικά περιβάλλοντα (εντός χώρου, μετριοπαθές κλίμα, ονομαστικό φορτίο εντός του σχεδιαζόμενου εύρους), το JGX-1278D-292B έχει προβλεπόμενη διάρκεια ζωής άνω των 25 ετών.Το καλώδιο από ανοξείδωτο χάλυβα λειτουργεί κάτω από το όριο κόπωσης του σε ονομαστικά στατικά φορτίαΟ κύριος παράγοντας που περιορίζει τη διάρκεια ζωής είναι η συσσωρευτική φθορά των συρμάτων από εξαιρετικά υψηλό κύκλο,δονήσεις υψηλού εύρους, η οποία γίνεται οπτικά εμφανής πολύ πριν από την εξασθένηση της λειτουργίας.

Ε: Μπορεί αυτός ο απομονωτής να χρησιμοποιηθεί σε εξωτερικές εφαρμογές χωρίς προστασία από τις καιρικές συνθήκες;

Σε αντίθεση με τα ελαστομερή στερεώματα που χρειάζονται προστατευτικά κάλυμμα ή καταφύγια για να αποτρέψουν την υποβάθμιση των υπεριώδεις ακτίνων και του όζοντος, το JGX-1278D-292B δεν χρειάζεται ανθεκτικότητα.Για εγκαταστάσεις εξωτερικού στις ακτές ή στη θάλασσα, συνιστούμε την επιλογή της ράβδου από ανοξείδωτο χάλυβα (Config C) για την εξάλειψη κάθε δυναμικού γαλβανικής διάβρωσης μεταξύ διαφορετικών μετάλλων σε περιβάλλοντα αλατιού.

Ε: Πώς καθορίζω τον σωστό αριθμό απομονωτών για τον εξοπλισμό μου;

Διαίρεση του συνολικού βάρους του εξοπλισμού σας (σε Newtons) με το στόχο φορτίου ανά απομονωτή (υποστηρίζουμε 40-70% του ονομαστικού μέγιστου: 117-204 N για το JGX-1278D-292B).Για εξοπλισμό με άνιμο κέντρο βάρους, παρέχουμε στους μηχανικούς μας ένα διάγραμμα κατανομής βάρους και θα υπολογίσουμε την απαιτούμενη ποσότητα και τοποθέτηση για κάθε σημείο στήριξης δωρεάν.

Ε: Απαιτείται λίπανση ή συντήρηση;

Ο JGX-1278D-292B είναι μια εντελώς παθητική συσκευή χωρίς λίπανση.χωρίς σφραγισμένες κοιλότητες λιπαντικούΗ ετήσια οπτική επιθεώρηση κατά τη διάρκεια των συνηθισμένων εγκαταστάσεων εξοπλισμού είναι επαρκής για να επιβεβαιωθεί η συνεχιζόμενη λειτουργικότητα.

Διασφάλιση ποιότητας και κατασκευή

Κάθε JGX-1278D-292B παράγεται υπόISO 9001:2015πιστοποιημένο σύστημα διαχείρισης της ποιότητας.

• ιχνηλασιμότητα πρώτης ύλης:Πλήρης πιστοποίηση δοκιμής μεταλλουργίας για καλώδιο 304 SS σύμφωνα με τις προδιαγραφές της ASTM A313/A313M και ράβδους αλουμινίου 6061-T6 σύμφωνα με τις προδιαγραφές της ASTM B221/B221M
• Τεχνικές συσκευές για την κατασκευή καλωδίωνΕλικοειδής επικάλυψη με έλεγχο CNC με παρακολούθηση της τάσης σε πραγματικό χρόνο (± 5% της ονομαστικής τάσης)
• Διαδικασία συρρίκνωσης:Υδραυλική συρρίκνωση με παρακολούθηση της μετατόπισης δύναμης· δεδομένα περίληψης των προδιαγραφών των προϊόντων καταχωρούνται και παρουσιάζονται ως τάση ανά παρτίδα παραγωγής
• Επιβεβαίωση διαστάσεων:Επιθεώρηση CMM των κρίσιμων διαστάσεων της ράβδου ρύθμισης ρύθμισης, βάθους και γωνίας του αντισυμπιεστή, μορφής και κλάσης νήματος
• Η έγκριση της απόδοσης:Δοκιμές στατικής φορτίας-αποκλίσεως κατά την αποδοχή παρτίδας ανά AQL 1.0, Κανονικό επίπεδο επιθεώρησης II
• Εκτέλεση επιφάνειας:Δάχος ανωτισμού μετρούμενος σύμφωνα με το πρότυπο ISO 2360 (μέθοδος κυματισμού) για διαμορφώσεις ράβδων αλουμινίου
