JGX-0958D-108A Απομονωτής δονήσεων συρματόπλεγματος Προεπιβεβαιωμένα μοντέλα FEA Υποστήριξη αντίστροφης μηχανικής

JGX-0958D-108A Σχοινί απομόνωσης κραδασμών: Έλεγχος κραδασμών τεχνικού βαθμού με επικυρωμένα μοντέλα προσομοίωσης

Τι είναι ο απομονωτής κραδασμών με συρματόσχοινο και πώς λειτουργεί;

Ο απομονωτής κραδασμών με συρματόσχοινο είναι μια παθητική μηχανική συσκευή που εξασθενεί την ενέργεια δόνησης μέσω της αρχής τηςΑπόσβεση τριβής Coulomb— ξηρή τριβή που δημιουργείται μεταξύ μεμονωμένων κλώνων χαλύβδινου σύρματος καθώς το πηνίο σχοινιού κάμπτεται υπό φορτίο. Σε αντίθεση με τις ελαστομερείς βάσεις που μετατρέπουν την ενέργεια δόνησης σε θερμότητα εντός της μήτρας υλικού, το JGX-0958D-108A διαχέει ενέργεια στη μικροσκοπική διεπαφή μεταξύ των 133 μεμονωμένων καλωδίων του (7 σκέλη * 19 καλώδια ανά κλώνο), δημιουργώντας έναν μηχανισμό απόσβεσης χωρίς σωματίδια, χωρίς συντήρηση, με μείωση της θερμοκρασίας ή όχι.

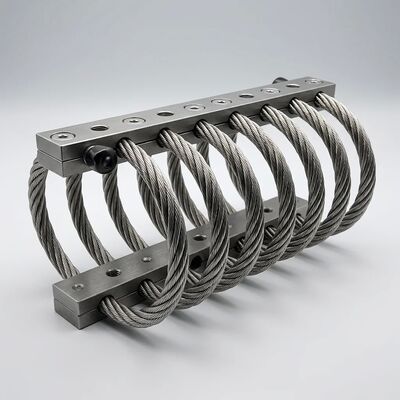

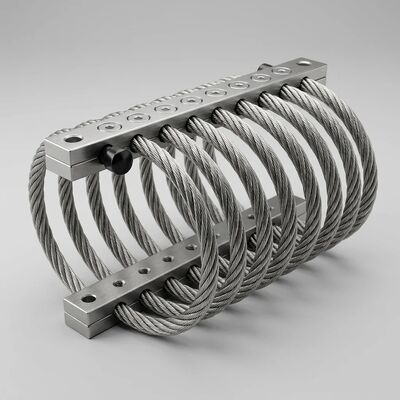

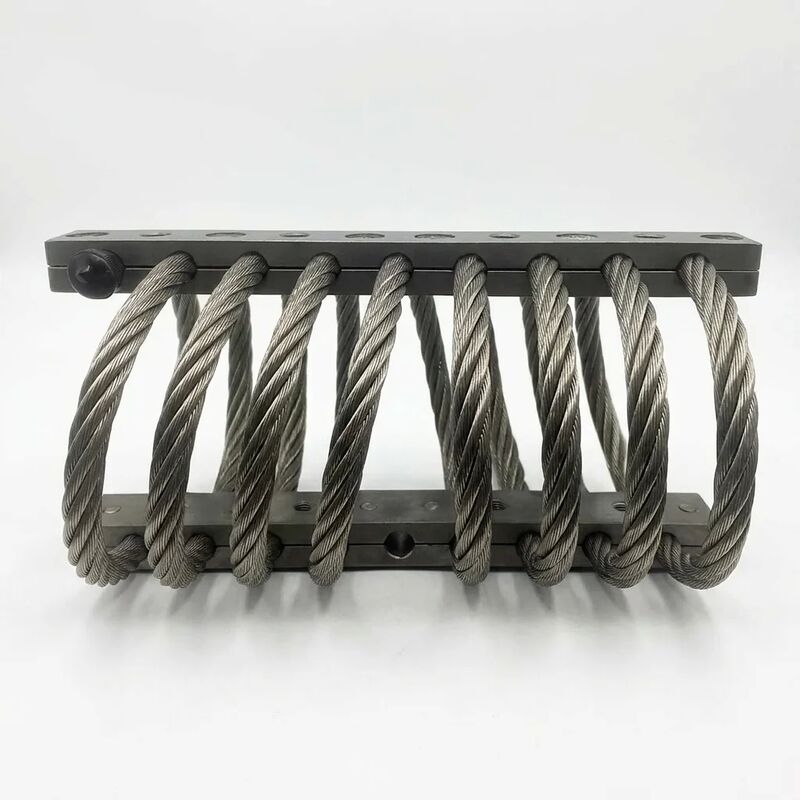

Το JGX-0958D-108A αποτελείται από τρία εξαρτήματα: ένα ελικοειδές τυλιγμένο συρματόσχοινο 7*19 από ανοξείδωτο χάλυβα 304 (ονομαστική διάμετρος 6,4 mm, 8 ενεργοί βρόχοι), επάνω και κάτω μπλοκ σύσφιξης από κράμα αλουμινίου 6061-T6 με σκληρό ανοδιωμένο φινίρισμα επιφάνειας από ανοξείδωτο χάλυβα 01 M1. Όταν τοποθετείται μεταξύ μιας πηγής κραδασμών και της προστατευμένης κατασκευής, το πηνίο συρματόσχοινου κάμπτεται ως απόκριση στη διέγερση εισόδου, δημιουργώντας ελεγχόμενη τριβή μεταξύ των κλώνων που μετατρέπει την κινητική ενέργεια σε αμελητέα θερμότητα, ενώ παρέχει ακαμψία (υποστήριξη φορτίου) και απόσβεση (απαγωγή ενέργειας) σε ένα μόνο συμπαγές στοιχείο.

Προ-επικυρωμένα μοντέλα FEA: Συντομεύστε τον κύκλο σχεδίασής σας κατά 2–3 εβδομάδες

Μία από τις επίμονες προκλήσεις στην επιλογή απομόνωσης κραδασμών είναι το χάσμα μεταξύ των δεδομένων καταλόγου και της εγκατεστημένης απόδοσης στον πραγματικό κόσμο. Οι βαθμολογίες στατικού φορτίου σάς λένε εάν ο απομονωτής μπορεί να υποστηρίξει το βάρος. δεν σας λένε πώς θα συμπεριφέρεται δυναμικά στη συγκεκριμένη συχνότητα διέγερσης, τον προσανατολισμό τοποθέτησης και την ακαμψία προσάρτησης. Παραδοσιακά, το κλείσιμο αυτού του κενού απαιτεί παραγγελία δειγμάτων, κατασκευή εξαρτημάτων δοκιμής, χαρακτηρισμό τραπεζιού αναδευτήρα και επανάληψη — μια διαδικασία που συνήθως απαιτεί 2-3 εβδομάδες ανά κύκλο σχεδίασης.

Το JGX-0958D-108A αντιμετωπίζει αυτό μεπροεπικυρωμένα μοντέλα προσομοίωσης FEAπεριλαμβάνεται ως εγγύηση μηχανικής. Κάθε μοντέλο έχει συσχετιστεί με δεδομένα φυσικών δοκιμών από έναν ηλεκτροδυναμικό αναδευτήρα 6-DOF, επιτυγχάνοντας ακρίβεια προσομοίωσης προς μέτρηση εντός ±5% για αυτές τις βασικές εξόδους:

• Στατικές καμπύλες φορτίου-εκτροπήςσε κατευθύνσεις φόρτισης συμπίεσης, τάσης και διάτμησης
• Δυναμική ακαμψία (K*) και συντελεστής απώλειας (η)ως συναρτήσεις του πλάτους διέγερσης (0,1 mm έως 2,0 mm από κορυφή σε κορυφή)
• Μεταδοτικότητα (T)σε εύρος συχνοτήτων από 5 Hz έως 500 Hz σε ονομαστικό φορτίο
• Σχήμα και περιοχή βρόχου υστέρησης— σχετίζεται άμεσα με τη διασπορά ενέργειας ανά κύκλο
• Συντελεστής ενίσχυσης συντονισμού (Q)για τις τρεις πρώτες τροπικές συχνότητες

Αυτά τα μοντέλα παραδίδονται σε μορφή συμβατή με τα Ansys Mechanical, Abaqus και COMSOL Multiphysics, επιτρέποντας στην ομάδα δομικής δυναμικής σας να ρίξει το JGX-0958D-108A απευθείας σε ένα μοντέλο σε επίπεδο συστήματος και να αξιολογήσει την απόδοση της απομόνωσης προτού δεσμευτεί για προμήθεια υλικού.

Υπηρεσία Αντίστροφης Μηχανικής: Μια Συστηματική Μεθοδολογία 4 Φάσεων

Όταν τα μηχανήματα παραγωγής βασίζονται σε απομονωτές κραδασμών που δεν κατασκευάζονται πλέον -επειδή ο αρχικός προμηθευτής διέκοψε τη σειρά προϊόντων, άλλαξε τα εργαλεία τους ή έπαψε να λειτουργεί- ο ιδιοκτήτης του εξοπλισμού αντιμετωπίζει ένα δυσάρεστο σύνολο επιλογών: αποδοχή υποβαθμισμένης απόδοσης απομόνωσης από παλιές βάσεις, ανάθεση δαπανηρού προσαρμοσμένου επανασχεδιασμού ή αντικατάσταση ολόκληρου του μηχανήματος. Η πλατφόρμα JGX-0958D-108A προσφέρει μια τέταρτη επιλογή μέσω της ενσωματωμένης υπηρεσίας αντίστροφης μηχανικής.

Φάση 1: Μετρολογία και τεκμηρίωση (3–5 εργάσιμες ημέρες)

• Τρισδιάστατη σάρωση με λέιζερ του υπάρχοντος απομονωτή για αποτύπωση της γεωμετρίας εξωτερικού φακέλου με ακρίβεια ±0,05 mm
• Μέτρηση διεπαφής τοποθέτησης: διάμετρος οπής μπουλονιού, απόσταση από κέντρο σε κέντρο, προδιαγραφές σπειρώματος και βάθος αντίθετης οπής
• Αναγνώριση υλικού μέσω ανάλυσης XRF (φθορισμός ακτίνων Χ) για τον προσδιορισμό της ποιότητας κράματος συρματόσχοινων και της σύνθεσης μπλοκ σύσφιξης
• Φωτογραφική τεκμηρίωση του προσανατολισμού εγκατάστασης, των παρακείμενων ζωνών ελεύθερου χώρου και τυχόν ορατών μοτίβων φθοράς ή διάβρωσης που ενημερώνουν τον σχεδιασμό αντικατάστασης

Φάση 2: Χαρακτηρισμός απόδοσης (5–7 εργάσιμες ημέρες)

• Δοκιμή στατικής εκτροπής φορτίου και στους τρεις άξονες φόρτωσης σε μια μηχανή δοκιμών γενικής χρήσης με ακρίβεια κυψελών φορτίου κλάσης 0,5
• Δυναμικός χαρακτηρισμός σε ηλεκτροδυναμικό αναδευτήρα: είσοδος σάρωσης από 5 Hz έως 500 Hz, μέτρηση μεταδοτικότητας και γωνία φάσης
• Δοκιμή απόκρισης κραδασμών: είσοδοι παλμού ημιημιτονοειδούς στα 15 g, 30 g και 50 g για την καταγραφή της συμπεριφοράς εξασθένησης κραδασμών του απομονωτή
• Εξαγωγή βρόχου υστέρησης σε πλάτη μετατόπισης 0,5 mm, 1,0 mm και 2,0 mm για ποσοτικοποίηση της διασποράς ενέργειας ανά κύκλο

Φάση 3: Συσχέτιση και βελτιστοποίηση FEA (5–7 Εργάσιμες ημέρες)

• Κατασκευή ενός μοντέλου FEA υψηλής πιστότητας που έχει ρυθμιστεί ώστε να ταιριάζει με μετρήσεις Φάσης 2 εντός ±5%
• Παραμετρική βελτιστοποίηση της διαμέτρου του συρματόσχοινου (εύρος 4,8–9,5 mm), του αριθμού πηνίων (6–12 βρόχους) και της γεωμετρίας σύσφιξης για την επίτευξη ισοδύναμης ή βελτιωμένης απόδοσης εντός του ίδιου φακέλου
• Πρόβλεψη ζωής κόπωσης χρησιμοποιώντας μέτρηση κύκλου βροχής και κανόνα Miner, με στόχο τουλάχιστον 10⁷αντοχή κύκλου σε ονομαστικό φορτίο

Φάση 4: Πιστοποίηση και παράδοση (10–15 Εργάσιμες ημέρες)

• Κατασκευή 5 πρωτότυπων μονάδων JGX-0958D-108A διαμορφωμένων σύμφωνα με τις βελτιστοποιημένες προδιαγραφές
• Δυναμική δοκιμή back-to-back έναντι του αρχικού απομονωτή στην ίδια διάταξη αναδευτήρα
• Παράδοση μιας αναφοράς δοκιμής πιστοποίησης που συγκρίνει την απόδοση αρχικής έναντι αντικατάστασης σε όλες τις μετρούμενες παραμέτρους
• Τελική εκτέλεση παραγωγής και αποστολή πιστοποιημένων απομονωτών αντικατάστασης με πλήρη τεκμηρίωση ιχνηλασιμότητας υλικού

Απόσβεση χωρίς σωματίδια: Γιατί η συμβατότητα Cleanroom αλλάζει την εξίσωση επιλογής

Οι ταξινομήσεις καθαρών αιθουσών ISO 14644-1 επιβάλλουν αυστηρά όρια στη συγκέντρωση αιωρούμενων σωματιδίων. Μια απλή ελαστομερής βάση δόνησης σε ημιαγωγό κλάσης 5 (ISO 5 / FED STD 209E Class 100) μπορεί να αποβάλλει αρκετά μικροσκοπικά σωματίδια καουτσούκ κατά τη διάρκεια ζωής των 3-5 ετών για να προκαλέσει εκδρομές μέτρησης σωματιδίων κατά τη συνήθη περιβαλλοντική παρακολούθηση. Οι απομονωτές συρματόσχοινων εξαλείφουν αυτή τη λειτουργία αστοχίας σε επίπεδο εξαρτήματος.

Ο μηχανισμός απόσβεσης του JGX-0958D-108A είναι καθαρά μηχανικός: καθώς τα 133 μεμονωμένα σύρματα από ανοξείδωτο χάλυβα στην κατασκευή σχοινιού 7*19 ολισθαίνουν το ένα πάνω στο άλλο κατά την κάμψη, δημιουργούν ελεγχόμενη τριβή χωρίς τριβή, χωρίς αποβολή και χωρίς να απαιτούν λίπανση. Δεν υπάρχουν ελαστομερή στοιχεία, δεν υπάρχουν συγκολλητικοί δεσμοί, δεν υπάρχουν επιστρώσεις που μπορούν να αποκολληθούν και δεν υπάρχουν οργανικά υλικά που μπορούν να εκκενώσουν το αέριο σε περιβάλλοντα κενού. Η σκληρή ανοδιωμένη επιφάνεια στα μπλοκ σύσφιξης αλουμινίου 6061-T6 παρέχει αντοχή στη φθορά χωρίς να δημιουργεί σκόνη οξειδίου του αλουμινίου. Αυτό καθιστά το JGX-0958D-108A κατάλληλο για:

• Κατασκευή ημιαγωγών:Βήμα γκοφρέτας, εργαλεία CMP (χημική μηχανική επιπεδοποίηση), εμφυτεύματα ιόντων και συστήματα λιθογραφίας όπου μόλυνση σωματιδίων κάτω από 0,1 μm μπορεί να προκαλέσει απώλεια απόδοσης μήτρας
• Φαρμακευτική παραγωγή:Απομονωτήρες ασηπτικής πλήρωσης, στοίβες δίσκων λυοφιλοποιητή, απομόνωση κραδασμών με πρέσα tablet και βάσεις συστήματος καθαρισμού στη θέση (CIP) που εκτίθενται σε επαναλαμβανόμενους κύκλους πλύσης
• Οπτική και φωτονική:Πίνακες συμβολόμετρων λέιζερ, θάλαμοι οπτικής επίστρωσης, πύργοι έλξης οπτικών ινών και απομόνωση βάσης τηλεσκοπίου όπου η καθίζηση σωματιδίων σε οπτικές επιφάνειες υποβαθμίζει τη μετάδοση και αυξάνει το αδέσποτο φως
• Ηλεκτρονική μικροσκοπία:Απομόνωση στηλών SEM και TEM όπου το θάμπωμα της εικόνας που προκαλείται από κραδασμούς και η μόλυνση στήλης που προκαλείται από σωματίδια υποβαθμίζουν την ανάλυση
• Μετρολογία ακριβείας:Απομόνωση βάσης γρανίτη μηχανής μέτρησης συντεταγμένων (CMM), ελεγκτές στρογγυλότητας, προφίλμετρα επιφάνειας και σταθμοί βαθμονόμησης μπλοκ μετρητή

JGX-0958D-108A Πλήρης τεχνική προδιαγραφή

Πώς συγκρίνεται το JGX-0958D-108A με τους ελαστομερείς απομονωτές;

Συχνές Ερωτήσεις

Τι σημαίνει ο αριθμός μοντέλου JGX-0958D-108A;Το πρόθεμα "JGX" προσδιορίζει την οικογένεια προϊόντων απομόνωσης συρματόσχοινων του κατασκευαστή. Το "0958" είναι το μέγεθος και ο κωδικός διαμόρφωσης για αυτήν την κατηγορία φακέλου. Το "D" υποδηλώνει τη διαμόρφωση στερέωσης διπλού σφιγκτήρα (δύο μπλοκ αλουμινίου που συγκρατούν το πηνίο συρματόσχοινου). Το "108" είναι το ονομαστικό φορτίο συμπίεσης σε κιλά. Το επίθημα "A" υποδεικνύει την τυπική διαμόρφωση με συρματόσχοινο SS304 και μπλοκ αλουμινίου 6061-T6.

Μπορώ να χρησιμοποιήσω το μοντέλο FEA με το υπάρχον λογισμικό προσομοίωσης;Τα προεπικυρωμένα μοντέλα FEA παραδίδονται σε ουδέτερη μορφή αρχείου που μπορεί να εισαχθεί σε Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+) και Nastran (μέσω bulk data deck). Εάν η ομάδα σας χρησιμοποιεί διαφορετικό εργαλείο επίλυσης, επικοινωνήστε με την ομάδα μηχανικών εφαρμογών μας για υποστήριξη μετατροπής μορφής.

Ποιες είναι οι ελάχιστες πληροφορίες που απαιτούνται για την έναρξη ενός έργου αντίστροφης μηχανικής;Χρειαζόμαστε τις διαστάσεις του φακέλου του υπάρχοντος μονωτή (μια φωτογραφία με αναφορά κλίμακας είναι συχνά αρκετή για την αρχική εκτίμηση), μια εκτίμηση της υποστηριζόμενης μάζας και της κυρίαρχης συχνότητας δόνησης ή ταχύτητας λειτουργίας του μηχανήματος. Από αυτές τις τρεις εισροές, η ομάδα εφαρμογών μας μπορεί να καλύψει το έργο και να παράσχει μια σταθερή προσφορά εντός 2 εργάσιμων ημερών.

Η σκληρή ανοδιωμένη επιφάνεια φθείρεται με την πάροδο του χρόνου;Το στρώμα σκληρής ανοδίωσης Τύπου III έχει πάχος 25–50 μm με σκληρότητα Vickers 350–400 HV. Στην κανονική βιομηχανική λειτουργία, η επιφάνεια του μπλοκ σύσφιξης που έρχεται σε επαφή με το συρματόσχοινο υφίσταται αμελητέα φθορά επειδή η διεπαφή σχοινιού-μπλοκ είναι στατική (χωρίς κίνηση ολίσθησης)—όλη η κίνηση απόσβεσης συμβαίνει μέσα στο ίδιο το πηνίο συρματόσχοινου.
