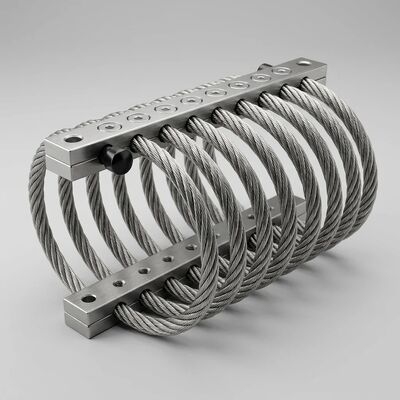

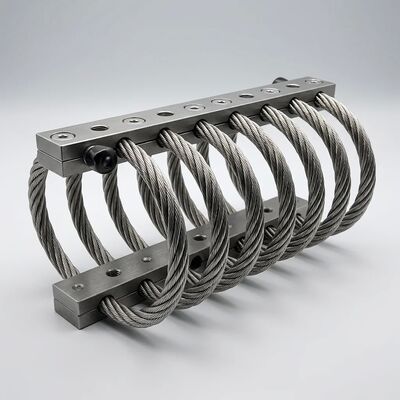

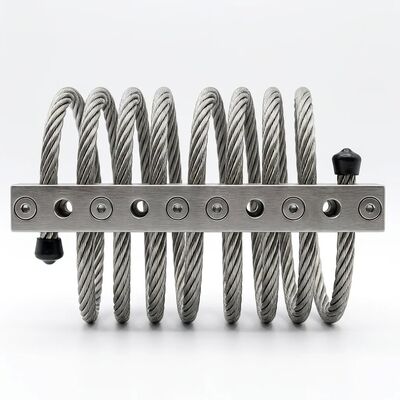

JGX-0958D-108A Απομονωτής δονήσεων με σύρμα 100% ανακυκλώσιμο σχεδιασμό Ασφαλής αλυσίδα εφοδιασμού Υποστήριξη LTA

JGX-0958D-108A Απομονωτής κραδασμών με συρματόσχοινο: Βιώσιμος βιομηχανικός έλεγχος κραδασμών με εγγυημένη συνέχεια παροχής

Γιατί η βιωσιμότητα έχει σημασία στην επιλογή εξαρτημάτων απομόνωσης κραδασμών

Οι βιομηχανικές προμήθειες υφίστανται μια θεμελιώδη αλλαγή. Η περιβαλλοντική συμμόρφωση, που κάποτε αποτελούσε ένα κριτήριο επιλογής στο τέλος μιας διαδικασίας προδιαγραφής, είναι τώρα ένα κριτήριο επιλογής μπροστινής πλευράς που καθοδηγείται από τρεις συγκλίνουσες δυνάμεις: εταιρικές εντολές αναφοράς ESG (Environmental, Social and Governance), κανονισμούς εκτεταμένης ευθύνης παραγωγού (EPR) στην ΕΕ και αναδυόμενες αγορές με μηχανισμό υψηλού άνθρακα που προσαρμόζεται σε προϊόντα άνθρακα. Ο ταπεινός απομονωτής κραδασμών - ένα εξάρτημα που επιλέγεται συχνά μόνο με βάση την τιμή μονάδας - φέρει ένα κρυφό περιβαλλοντικό κόστος που συσσωρεύεται σε κάθε κύκλο αντικατάστασης κατά τη διάρκεια ζωής ενός μηχανήματος 20 ετών.

Το JGX-0958D-108A το αντιμετωπίζει αυτό σε υλικό επίπεδο. Η δομική του απλότητα-δύο υλικά, δύο ρεύματα ανακύκλωσης— εξαλείφει το κόστος απόρριψης στο τέλος του κύκλου ζωής και την περιβαλλοντική επιβάρυνση που ενυπάρχουν σε ελαστομερή βάση πολλαπλών υλικών που συνδέουν το καουτσούκ με τον χάλυβα με κόλλες βουλκανισμού, δημιουργώντας ένα σύνθετο υλικό που δεν μπορεί να διαχωριστεί οικονομικά για ανακύκλωση.

Σύνθεση υλικών και δυνατότητα ανακύκλωσης: Ανάλυση σε επίπεδο συστατικού

Συρματόσχοινο από ανοξείδωτο ατσάλι 304 (7*19 κατασκευή, Ø6,4 mm)

• Βάρος ανά μονάδα:Περίπου 0,52 kg (61% της συνολικής μονάδας μάζας)
• Σύνθεση κράματος:Fe-18Cr-8Ni-0,08C (max), πλήρως ωστενιτική μικροδομή
• Διαδρομή ανακύκλωσης:Σκραπ από ανοξείδωτο χάλυβα ποιότητας 304, αποδεκτό από όλους τους ανακυκλωτές σιδηρούχων και μη σιδηρούχων μετάλλων παγκοσμίως
• Αξία σκραπ:Τυπικά 50–65% δείκτης απορριμμάτων από ανοξείδωτο χάλυβα LME νικελίου + ρυθμισμένου με χρώμιο
• Ανακύκλωση ενέργειας:Περίπου το 30% της πρωτογενούς ενέργειας παραγωγής (οδός ηλεκτρικού καμινιού τόξου)
• Υποβάθμιση ανακύκλωσης:Κανένα—Το SS304 μπορεί να ανακυκλωθεί άπειρα χωρίς απώλεια των ιδιοτήτων του κράματος

Μπλοκ σύσφιξης από κράμα αλουμινίου 6061-T6 (Σκληρά ανοδιωμένα)

• Βάρος ανά μονάδα:Περίπου 0,30 kg (35% της συνολικής μονάδας μάζας, δύο μπλοκ)
• Σύνθεση κράματος:Al-1,0Mg-0,6Si-0,28Cu-0,2Cr, σκληρυμένο με κατακρήμνιση σε θερμοκρασία T6
• Διαδρομή ανακύκλωσης:Σφυρήλατο σκραπ αλουμινίου, διαχωρισμένο από ανοξείδωτο χάλυβα με απλό μαγνητικό διαχωρισμό
• Αξία σκραπ:Συνήθως 60–75% της τιμής πρωτογενούς αλουμινίου LME (υψηλής ποιότητας σφυρήλατο σκραπ)
• Ανακύκλωση ενέργειας:Περίπου 5% της ενέργειας παραγωγής πρωτογενούς αλουμινίου (95% εξοικονόμηση ενέργειας έναντι τήξης Hall-Héroult)
• Συμβατότητα σκληρής ανοδίωσης:Το στρώμα ανοδικού οξειδίου (<50 μm Al2O3) διαλύεται στη ροή τετηγμένου αλατιού κατά την εκ νέου τήξη του αλουμινίου χωρίς να μολύνει το τήγμα

Διαδικασία αποσυναρμολόγησης στο τέλος του κύκλου ζωής (κάτω από 60 δευτερόλεπτα ανά μονάδα)

1. Αφαιρέστε τέσσερις βίδες από ανοξείδωτο χάλυβα M10 * 1,5 mm A2-70 χρησιμοποιώντας ένα τυπικό κλειδί υποδοχής 17 mm
2. Διαχωρίστε τα δύο μπλοκ αλουμινίου σύσφιξης από το πηνίο συρματόσχοινου
3. Απορρίψτε τα μπουλόνια και το πηνίο συρματόσχοινων στον κάδο ανακύκλωσης από σιδηρούχο/ανοξείδωτο χάλυβα
4. Απορρίψτε τα μπλοκ σύσφιξης αλουμινίου στον κάδο ανακύκλωσης αλουμινίου
5. Ανακυκλώστε τη σακούλα πολυαιθυλενίου και τη συσκευασία από κυματοειδές χαρτόνι μέσω τυπικών ροών απορριμμάτων χαρτιού/πλαστικού

Αποτέλεσμα: Μηδέν κιλά μέχρι την υγειονομική ταφή. Ταξινόμηση μηδενικών επικίνδυνων αποβλήτων. Μηδενικό κόστος διάθεσης. Πιθανή αξία ανάκτησης παλιοσίδερων περίπου 0,30–0,50 USD ανά μονάδα σε τρέχουσες τιμές εμπορευμάτων.

Ασφαλής Εφοδιαστική Αλυσίδα: Αρχιτεκτονική τριών επιπέδων για μηδενική διακοπή παραγωγής

Ένας απομονωτής κραδασμών αντιπροσωπεύει συνήθως λιγότερο από το 1% του κόστους υλικών ενός μηχανήματος, αλλά η απουσία του μπορεί να σταματήσει μια ολόκληρη γραμμή συναρμολόγησης. Αυτή η ασυμμετρία—χαμηλό κόστος μονάδας, καταστροφικός αντίκτυπος έλλειψης—καθιστά την ανθεκτικότητα της εφοδιαστικής αλυσίδας το πιο υποτιμημένο χαρακτηριστικό στην επιλογή εξαρτημάτων. Η αλυσίδα εφοδιασμού JGX-0958D-108A έχει σχεδιαστεί γύρω από τρία επίπεδα πλεονασμού για να διασφαλιστεί ότι κανένα μεμονωμένο συμβάν δεν μπορεί να διακόψει την παράδοση.

Βαθμίδα 1: Κατακόρυφα ολοκληρωμένη κατασκευή (Μοναδική Εγκατάσταση, Πλήρης Έλεγχος Διαδικασιών)

• Διαμόρφωση συρματόσχοινου:Μηχανή κάμψης συρμάτων CNC 6 αξόνων με έλεγχο τάσης κλειστού βρόχου (±2% ακρίβεια προφόρτισης περιέλιξης). Προγραμματιζόμενο για μετρήσεις πηνίων από 6 έως 12 βρόχους και διαμέτρους από 4,8 mm έως 9,5 mm χωρίς αλλαγές εργαλείων
• Επεξεργασία μπλοκ σύσφιξης:Κέντρα φρεζαρίσματος CNC 5 αξόνων με ανίχνευση κατά τη διαδικασία (Renishaw OMP40). Αυτοματοποιημένη επιθεώρηση διαστάσεων σε κάθε μέρος: διάμετρος οπής μπουλονιού (M10 +0,2/-0 mm), απόσταση από κέντρο προς κέντρο (120 ± 0,1 mm * 80 ± 0,1 mm) και ακτίνα αυλάκωσης σχοινιού για να διασφαλιστεί η ομοιόμορφη κατανομή της πίεσης σύσφιξης
• Συναρμολόγηση και δοκιμή:Πνευματικό κούμπωμα με ελεγχόμενη ροπή στα 37,5 ± 2,5 N·m. 100% στατική επαλήθευση εκτροπής φορτίου σε συμπίεση 108 kg, με καταγραφή δεδομένων για στατιστικό έλεγχο διαδικασίας

Βαθμίδα 2: Πρώτες ύλες διπλής προέλευσης με γεωγραφικό διαχωρισμό

• Καλώδιο SS304 (5,5 mm):Δύο μύλοι με πιστοποίηση ISO 9001 που βρίσκονται σε διαφορετικές επαρχίες, το καθένα με ανεξάρτητη ικανότητα τήξης, έλασης και σύρματος. Τριμηνιαία επιθεώρηση με δοκιμή εφελκυσμού (UTS ≥ 515 MPa, YS ≥ 205 MPa, επιμήκυνση ≥ 35%) και μεταλλογραφική επαλήθευση μεγέθους κόκκων (ASTM E112 μέγεθος κόκκων 6–8)
• Πλάκα αλουμινίου 6061-T6 (πάχος 25 mm):Δύο προμηθευτές διέλασης με χωριστές εργασίες χύτευσης μπιλιέτας. Πιστοποιημένο σύμφωνα με το ASTM B209 με επαλήθευση αγωγιμότητας (40–45% ελάχιστο IACS) για επιβεβαίωση της ιδιοσυγκρασίας T6
• Απόθεμα ασφαλείας:Διατηρήθηκε απόθεμα πρώτων υλών 90 ημερών ανεξάρτητα από τις εκκρεμείς παραγγελίες πελατών. Η πρώτη ύλη δεν κατανέμεται σε συγκεκριμένες παραγγελίες πελατών έως ότου εκδοθεί η παραγγελία εργασίας κατεργασίας

Βαθμίδα 3: Δομή προγράμματος μακροπρόθεσμης συμφωνίας (LTA).

• Τιμολόγηση:Η βασική τιμή είναι κλειδωμένη για περιόδους 12 μηνών, προσαρμοσμένη ετησίως έναντι ενός σταθμισμένου δείκτη: 40% αλουμίνιο LME (πωλητής 3 μηνών), 30% νικέλιο LME (πωλητής 3 μηνών), 15% CPI Κίνας, 15% σταθερός. Η ετήσια προσαρμογή περιορίστηκε στο ±8%. Πλήρης διαφάνεια τιμών—οι τιμές του δείκτη και ο υπολογισμός δημοσιεύονται σε κάθε τριμηνιαία επιχειρηματική αξιολόγηση
• Κατανομή χωρητικότητας:Εγγυημένες χρονοθυρίδες παραγωγής μετρημένες σε τεμάχια ανά ημερολογιακό τρίμηνο. Η κυλιόμενη πρόβλεψη 120 ημερών ενημερώνεται κάθε μήνα. Οι σταθερές παραγγελίες εντός του παραθύρου πρόβλεψης έχουν προτεραιότητα σε σχέση με τις άμεσες παραγγελίες
• Προγραμματισμός παράδοσης:Οι εντολές προγραμματισμένης έκδοσης έναντι του LTA επιτρέπουν εβδομαδιαίες ή δύο αποστολές που ταιριάζουν με τον ρυθμό παραγωγής σας. Αυτόματη αναπλήρωση τύπου Kanban διαθέσιμη για πελάτες με δυνατότητα EDI (Electronic Data Interchange)
• Επίσπευση παροχής:Οι πελάτες LTA έχουν πρόσβαση κατά προτεραιότητα στο buffer αποθέματος ασφαλείας 90 ημερών για απαιτήσεις έκτακτης ανάγκης, με επεξεργασία 48 ωρών από την επίσπευση αιτήματος έως την αποστολή
• Τριμηνιαία επισκόπηση επιχειρήσεων (QBR):Κοινή επανεξέταση της έγκαιρης παράδοσης (στόχος ≥98%), της συμμόρφωσης ποιότητας (στόχος ≤99,5% χωρίς ελαττώματα), των πρωτοβουλιών μείωσης κόστους και της πρόβλεψης ζήτησης 12 μηνών

Ανάλυση συνολικού κόστους ιδιοκτησίας: συρματόσχοινο έναντι ελαστομερών απομονωτών για πάνω από 10 χρόνια

Μια απόφαση αγοράς που βασίζεται μόνο στη σύγκριση τιμών μονάδας υποτιμά συστηματικά το πραγματικό κόστος της απομόνωσης κραδασμών σε βιομηχανικό εξοπλισμό. Ο παρακάτω πίνακας μοντελοποιεί μια εγκατάσταση 50 απομονωτών - μια τυπική μέτρηση για μεσαίου μεγέθους ολισθητήρα αντλίας, πακέτο συμπιεστή ή συστοιχία ψυκτικού συγκροτήματος HVAC - σε διάρκεια ζωής 10 ετών.

Σημείωση: Το κόστος διακοπής λειτουργίας είναι η κυρίαρχη μεταβλητή και η πιο συγκεκριμένη για την εφαρμογή. Το παραπάνω εύρος προϋποθέτει ένα χαμηλό έως μέτριο σενάριο κόστους διακοπής λειτουργίας. Σε βιομηχανίες συνεχούς διεργασίας (χημικά εργοστάσια, παραγωγή ηλεκτρικής ενέργειας, εργοστάσια ημιαγωγών), το κόστος διακοπής λειτουργίας μπορεί να υπερβεί τα 10.000 USD/ώρα, καθιστώντας την οικονομική περίπτωση των απομονωτών συρματόσχοινων συντριπτική ακόμη και σε μία μόνο εγκατάσταση απομόνωσης.

JGX-0958D-108A Τεχνικές προδιαγραφές

Τομείς Εφαρμογών και Περιπτώσεις Χρήσης

Βιομηχανικός Αυτοματισμός και Εργαλειομηχανές

Τα κέντρα στροφής CNC, τα κέντρα κατεργασίας 5 αξόνων και οι μηχανές λείανσης παράγουν ευρυζωνική δόνηση από την περιστροφή του άξονα (συνήθως 6.000–20.000 RPM, που αντιστοιχεί σε θεμελιώδη 100–333 Hz), την αλληλεπίδραση εργαλείου-τεμαχίου και την επιτάχυνση/επιβράδυνση άξονα. Η φυσική συχνότητα 9,5–12,5 Hz του JGX-0958D-108A σε συμπίεση τοποθετεί την περιοχή απομόνωσης άνετα κάτω από αυτές τις συχνότητες διέγερσης, επιτυγχάνοντας μείωση κραδασμών 88–92% σε συχνότητες ατράκτου πάνω από 30 Hz. Η εξ ολοκλήρου μεταλλική κατασκευή αντέχει τη συνεχή έκθεση σε υγρά κοπής που αναμειγνύονται με το νερό, την ομίχλη λαδιού και το σκάνδαλο χωρίς υποβάθμιση.

Υπηρεσίες HVAC και κτιρίων

Τα φυγόκεντρα ψυκτικά συγκροτήματα (συνήθως χωρητικότητα ψύξης 300–1.500 kW), οι κοχλιοφόροι συμπιεστές και τα συγκροτήματα ανεμιστήρα-κινητήρα πύργου ψύξης είναι οι κυρίαρχες πηγές δόνησης σε εμπορικά και βιομηχανικά κτίρια. Το χαρακτηριστικό απόσβεσης που εξαρτάται από το πλάτος του JGX-0958D-108A είναι ιδιαίτερα κατάλληλο για εφαρμογές HVAC: παρέχει χαμηλή απόσβεση (και επομένως υψηλή απόδοση απομόνωσης) στα χαμηλά πλάτη κραδασμών που είναι τυπικά για κανονική λειτουργία σταθερής κατάστασης, ενώ αυξάνει αυτόματα τη διασπορά της ενέργειας απόσβεσης της υψηλής ταχύτητας εκκίνησης.

Ενέργεια και Παραγωγή Ενέργειας

Οι παλινδρομικοί κινητήρες, τα σετ γεννητριών αεριοστροβίλων, οι φυγοκεντρικές αντλίες και οι συσκευασίες συμπιεστών σε λάδι και αέριο, πετροχημικές και εφαρμογές κοινής ωφέλειας υποβάλλουν τους απομονωτές κραδασμών σε έναν σκληρό συνδυασμό συνεχούς ευρυζωνικής διέγερσης, έκθεσης σε υδρογονάνθρακες και ευρειών μεταβολών της θερμοκρασίας περιβάλλοντος. Το συρματόσχοινο SS304 του JGX-0958D-108A αντιστέκεται στη διάβρωση από το ξινό αέριο (H2S), τα συμπυκνώματα υδρογονανθράκων και τις αλατούχες ατμόσφαιρες σε παράκτιες και υπεράκτιες εγκαταστάσεις. Για τα πιο διαβρωτικά περιβάλλοντα, μια επιλογή συρματόσχοινου SS316 με αντίσταση σκασίματος ενισχυμένη με μολυβδαίνιο είναι διαθέσιμη κατόπιν ειδικής παραγγελίας.

Μεταφορές και Κινητός Εξοπλισμός

Ο εξοπλισμός κάτω από το πλαίσιο της αυτοκινητάμαξας (δίκτυα αντιστάσεων φρένων, μετατροπείς έλξης, βοηθητικά τροφοδοτικά), σετ κινητήρων-γεννήτριας ατμομηχανών και απομόνωση καμπίνας κρεβατοκάμαρων βαρέων επαγγελματικών οχημάτων είναι όλες εφαρμογές όπου οι απομονωτές κραδασμών πρέπει να απορροφούν όχι μόνο τους κραδασμούς του κινητήρα σε σταθερή κατάσταση αλλά και τους παροδικούς κραδασμούς από ανωμαλίες τροχιάς. Η εξασθένιση κραδασμών ≥50% του JGX-0958D-108A στα 30 g / 11 ms ημιημιτονοειδές — σε συνδυασμό με την εξ ολοκλήρου μεταλλική του κατασκευή που ανέχεται τη βροχή, τον ψεκασμό αλατιού στο δρόμο και την κρούση από πέτρες— το καθιστά άμεση αντικατάσταση ελαστομερών στηριγμάτων που σκληραίνουν και ραγίζουν 3 χρόνια μετά από κάτω από το πλαίσιο2.

Συχνές Ερωτήσεις

Ποια είναι η ελάχιστη ποσότητα παραγγελίας για το JGX-0958D-108A;Οι παραγγελίες αξιολόγησης ξεκινούν από 10 τεμάχια. Για τα προγράμματα παραγωγής, οι συμφωνίες LTA υποστηρίζουν προγραμματισμένες εκδόσεις χωρίς ελάχιστη ποσότητα αποστολής, επιτρέποντας μοντέλα αναπλήρωσης just-in-time (JIT) και kanban. Ο τυπικός χρόνος παράδοσης είναι 5–7 εργάσιμες ημέρες από το απόθεμα τελικών προϊόντων, 15–25 εργάσιμες ημέρες για παραγγελίες παραγωγής που υπερβαίνουν τα επίπεδα αποθεμάτων.

Πώς μπορώ να επαληθεύσω την αξίωση ανακύκλωσης;Τα πιστοποιητικά σύνθεσης υλικού (EN 10204 3.1) είναι διαθέσιμα για κάθε παρτίδα παραγωγής, τα οποία τεκμηριώνουν την ακριβή ποιότητα κράματος του συρματόσχοινου SS304 και των μπλοκ αλουμινίου 6061-T6. Αυτά τα πιστοποιητικά μπορούν να υποβληθούν στον πάροχο διαχείρισης απορριμμάτων ή στον ελεγκτή βιωσιμότητας για να επιβεβαιωθεί ότι και τα δύο υλικά πληρούν τα κριτήρια αποδοχής για τυπικά ρεύματα ανακύκλωσης μετάλλων. Σε κάθε αποστολή περιλαμβάνεται φύλλο οδηγιών αποσυναρμολόγησης με φωτογραφικά βήματα.

Τι συμβαίνει με το LTA εάν οι τιμές των μεταλλικών προϊόντων αλλάξουν σημαντικά;Ο μηχανισμός τιμολόγησης LTA έχει σχεδιαστεί για διαφάνεια και περιορισμένη προσαρμογή. Οι ετήσιες αναθεωρήσεις τιμών περιορίζονται στο ±8% ανεξάρτητα από την κίνηση του δείκτη εμπορευμάτων. Εάν το αλουμίνιο LME διπλασιαστεί και ο υπολογισμός του δείκτη θα παράγει μια προσαρμογή +25%, το ανώτατο όριο διατηρεί την αύξηση στο +8%—ο προμηθευτής απορροφά τη διαφορά. Συμμετρικά, εάν οι τιμές των εμπορευμάτων καταρρεύσουν, το ανώτατο όριο του -8% προστατεύει τον προμηθευτή από τη μη βιώσιμη διάβρωση των τιμών. Αυτή η δομή παρέχει και στα δύο μέρη βεβαιότητα προγραμματισμού, διατηρώντας παράλληλα μια σύνδεση με αντικειμενικά, δημοσιευμένα σημεία αναφοράς τιμών.

Μπορεί το JGX-0958D-108A να παρέχεται με συρματόσχοινο SS316 για θαλάσσια περιβάλλοντα;Ναί. Μια παραλλαγή SS316 (UNS S31600, περιεκτικότητα 2–3% σε μολυβδαίνιο για βελτιωμένη αντίσταση στα σκασίματα στο χλωρίδιο) είναι διαθέσιμη με ελάχιστη ποσότητα παραγγελίας 100 τεμαχίων. Αυτή η διαμόρφωση συνιστάται για παράκτιες εγκαταστάσεις σε απόσταση 5 km από αλμυρό νερό, υπεράκτιες πλατφόρμες και εφαρμογές μηχανοστασίου θαλάσσιων σκαφών όπου ο συνδυασμός αλατούχου ατμόσφαιρας και ανυψωμένης θερμοκρασίας επιταχύνει τη διάβρωση με κοιλότητες στο πρότυπο SS304.
