JGX-0956D-80A Ανθεκτικός στη γαλβανική διάβρωση απομονωτής δονήσεων συρματόπλεγματος για χρήση στο πυρηνικό χώρο

JGX-0956D-80A Γαλβανικός απομονωτής κραδασμών με συρματόσχοινο ανθεκτικό στη διάβρωση

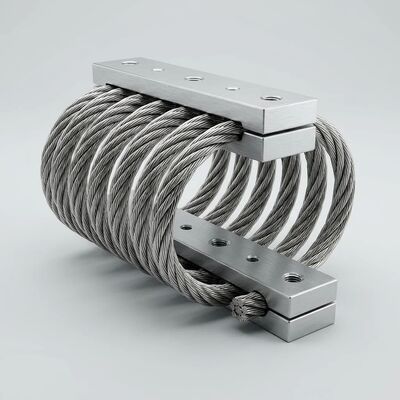

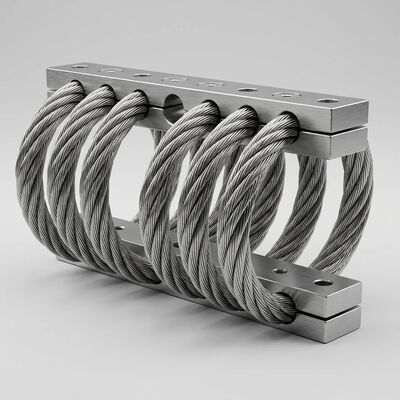

Σκοπός που κατασκευάστηκε γιαανόμοια μεταλλικά περιβάλλοντα τοποθέτησηςόπου η γαλβανική διάβρωση απειλεί τη δομική ακεραιότητα, αυτός ο απομονωτής διαθέτει μια πλήρως παθητικοποιημένη κατασκευή από ανοξείδωτο χάλυβα 316L — από τον ελικοειδή πυρήνα του καλωδίου έως τις πλάκες βάσης τοποθέτησης. Σχεδιασμένο και επικυρωμένο γιαεφαρμογές υψηλής ακτινοβολίας και ακραίων θερμοκρασιώνστην παραγωγή πυρηνικής ενέργειας, στα συστήματα αεροδιαστημικής εκτόξευσης και στον εξοπλισμό βαθιάς υποθαλάσσιας, παρέχει υπηρεσίες χωρίς συντήρηση για δεκαετίες, όπου οι συμβατικές βάσεις αποτυγχάνουν μέσα σε μήνες.

Τι κάνει αυτό το απομονωτή διαφορετικό

• Εξάλειψη γαλβανικής διάβρωσης:Κατασκευάζοντας κάθε μεταλλικό στοιχείο από παθητικοποιημένο ανοξείδωτο χάλυβα 316L, αυτός ο σχεδιασμός εξαλείφει τη διαφορά ηλεκτροχημικού δυναμικού που προκαλεί τη γαλβανική διάβρωση. Όταν βιδώνονται σε κατασκευές γάστρας αλουμινίου, χαλύβδινα πλαίσια μηχανημάτων ή βραχίονες αεροδιαστημικής από τιτάνιο, δεν απαιτούνται προστατευτικές ροδέλες απομόνωσης ή μονωτικές επικαλύψεις. Αυτό επικυρώνεται σύμφωνα με τα πρότυπα δοκιμής γαλβανικής διάβρωσης ASTM G71.
• Ανθεκτική στην ακτινοβολία αρχιτεκτονική εξολοκλήρου μετάλλου:Με μηδενικά πολυμερή, ελαστομερή ή οργανικές ενώσεις, αυτός ο απομονωτής αντέχει επίπεδα συνολικής δόσης ιονισμού (TID) που υπερβαίνει τα 100 krad χωρίς ευθραυστότητα, εξάτμιση ή απώλεια μηχανικών ιδιοτήτων. Αυτό το καθιστά τη μόνη βιώσιμη λύση ελέγχου κραδασμώνβοηθητικά συστήματα πυρηνικών σταθμών ηλεκτροπαραγωγής, ιατρικούς γραμμικούς επιταχυντές και δορυφορικές πλατφόρμες λεωφορείωνόπου η έκθεση στην ακτινοβολία είναι αναπόφευκτη.
• Συνέχεια κρυογονικής έως υψηλής θερμοκρασίας:Ο σχεδιασμός all-316L διατηρεί σταθερά χαρακτηριστικά απόσβεσης από τις θερμοκρασίες υγρού αζώτου (-196°C) έως τη συνεχή λειτουργία στους 350°C. Χωρίς μετάπτωση γυαλιού, χωρίς θερμική αποσκλήρυνση, χωρίς ευθραυστότητα σε χαμηλή θερμοκρασία — προβλήματα εγγενή στους ελαστομερείς μονωτήρες που αυτό το μεταλλικό σχέδιο αποφεύγει εντελώς.

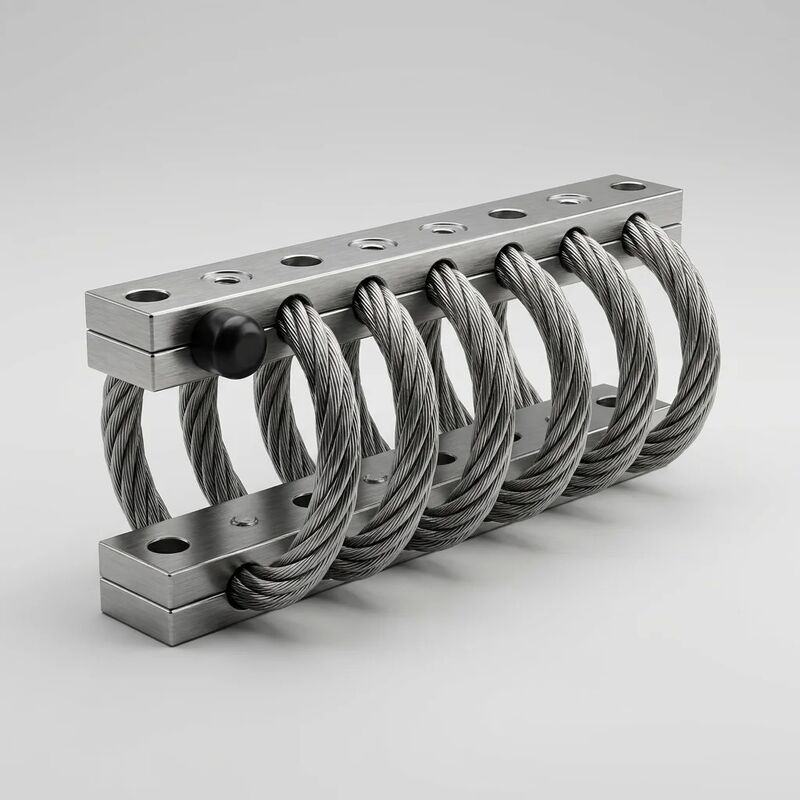

• Έλεγχος πολλαπλών αξόνων βαρέως ωφέλιμου φορτίου:Η ελικοειδής γεωμετρία 8 πηνίων υποστηρίζει 100 kg σε συμπίεση και 50 kg σε διάτμηση, ενώ παρέχει ελάχιστη αναλογία απόσβεσης 18%. Αυτό το επίπεδο διασποράς ενέργειας πολλαπλών αξόνων είναι κρίσιμομεγάλες ολισθήσεις συμπιεστή, σετ γεννητριών στροβίλων και βάσεις κινητήρων θαλάσσηςόπου οι απομονωτές ενός άξονα αφήνουν τον εξοπλισμό ευάλωτο σε καταστάσεις πλευρικών και στρεπτικών κραδασμών.
• Αξιοπιστία διάρκειας ζωής με μηδενική παρέμβαση:Χωρίς καουτσούκ για να ραγίσει, χωρίς υγρό για διαρροή, χωρίς ροπή για έλεγχο. Μετά την εγκατάσταση και τη θέση σε λειτουργία, αυτή η μονάδα δεν απαιτεί προγραμματισμένη συντήρηση για ολόκληρη τη διάρκεια ζωής της — συνήθως 25+ χρόνια σε σταθερές βιομηχανικές εφαρμογές. Αυτό μειώνει δραματικά το συνολικό κόστος ιδιοκτησίας σε σύγκριση με τις λαστιχένιες βάσεις που απαιτούν αντικατάσταση κάθε 3-7 χρόνια.

Τεχνικές Προδιαγραφές

Εγκατάσταση & Μακροχρόνια Λειτουργία

Η τοποθέτηση απαιτεί τυπικά εξαγωνικά εργαλεία και υλικό M10 ή M12. Η ενοποιημένη πλάκα βάσης 316L εξαλείφει την ανάγκη για παρεμβύσματα απομόνωσης ή διηλεκτρικές επικαλύψεις μεταξύ του απομονωτή και της δομής υποδοχής. Για υπαίθριες ή βυθισμένες εγκαταστάσεις, η παθητικοποιημένη επιφάνεια παρέχειαντίσταση σκασίματος ισοδύναμη με PREN ≥ 24, κατάλληλο για ζώνες πιτσιλίσματος θαλασσινού νερού και ατμόσφαιρες χημικής επεξεργασίας. Μετά τη θέση σε λειτουργία, δεν απαιτούνται δραστηριότητες συντήρησης — η οπτική επιθεώρηση κάθε 24 μήνες συνιστάται μόνο για λόγους τεκμηρίωσης.

Τυπικά σενάρια ανάπτυξης

• Σετ αντλίας ψύξης πυρηνικής ενέργειας και γεννήτριας ντίζελ έκτακτης ανάγκης
• Δομική μόνωση δορυφορικού διαύλου και τοποθέτηση τροχού αντίδρασης
• Απομόνωση ωφέλιμου φορτίου διαστημικού σκάφους κατά την ανάβαση οχήματος εκτόξευσης
• Ηλεκτρονικές βάσεις πλαισίου τηλεχειριζόμενου οχήματος (ROV) σε βάθος υποθαλάσσιου
• Ιατρική θεραπεία πρωτονίων και απομονωτές γραμμικού επιταχυντή
• Συμπιεστές υπεράκτιας πλατφόρμας και ολισθητήρες τουρμπίνας αερίου
• Απομόνωση αναδευτήρα και φυγόκεντρου εργοστασίου χημικής επεξεργασίας

Ποιότητα & Ιχνηλασιμότητα

Κάθε μονωτήρας είναι ξεχωριστά σειριακός με πλήρη ιχνηλασιμότητα θερμότητας υλικού. Οι καμπύλες φορτίου-εκτροπής καταγράφονται και αρχειοθετούνται για κάθε αποστολή. Η κατασκευή είναι πιστοποιημένη γιαISO 9001:2015. Κατόπιν αιτήματος, παρέχουμε πιστοποιητικά υλικού EN 10204 Τύπου 3.1, αναφορές παθητικοποίησης επιφανειών και αρχεία επιθεώρησης διείσδυσης βαφής για τις πλάκες βάσης 316L. Συσκευασία: σφραγισμένη με κενό αέρος με κάρτες ένδειξης υγρασίας, με επένδυση από αφρό σε χαρτοκιβώτια διπλού τοιχώματος εξαγωγικής ποιότητας.

Συχνές Ερωτήσεις

Ε: Πώς αυτός ο απομονωτής αποτρέπει τη γαλβανική διάβρωση σε κατασκευές αλουμινίου;
Α: Χρησιμοποιώντας παθητικοποιημένο ανοξείδωτο χάλυβα 316L για ολόκληρο τον απομονωτή —συμπεριλαμβανομένων των πλακών βάσης— δεν υπάρχει ανόμοιος μεταλλικός σύνδεσμος για τη δημιουργία γαλβανικού στοιχείου. Το στρώμα παθητικοποίησης αυξάνει περαιτέρω την ευγένεια της επιφάνειας, εξαλείφοντας τον ηλεκτροχημικό παράγοντα διάβρωσης ακόμη και σε θαλάσσιες ατμόσφαιρες γεμάτες αλάτι.

Ε: Τι συμβαίνει με την απόδοση απόσβεσης μετά την έκθεση στην ακτινοβολία;
Α: Δεδομένου ότι ο μηχανισμός απόσβεσης είναι καθαρά μηχανικός (τριβή Coulomb μεταξύ κλώνων σύρματος από ανοξείδωτο χάλυβα), δεν υπάρχουν πολυμερή ή υγρά που να αποικοδομούνται υπό την ακτινοβολία. Η δοκιμή επιβεβαιώνει ότι ο λόγος απόσβεσης και η χωρητικότητα φορτίου παραμένουν εντός ±3% των αρχικών τιμών μετά από έκθεση 100 krad TID.

Ε: Μπορεί αυτή η μονάδα να εγκατασταθεί σε εξωτερικούς χώρους χωρίς πρόσθετη προστασία;
Α: Ναι. Η παθητικοποιημένη κατασκευή 316L αντέχει τη συνεχή έκθεση σε εξωτερικούς χώρους, όπως ψεκασμό αλατιού, όξινη βροχή και βιομηχανικό SO₂ατμόσφαιρες. Δεν απαιτείται βαφή, επίστρωση ή στέγαστρο. Για εφαρμογές που περιλαμβάνουν άμεση βύθιση στο θαλασσινό νερό, επικοινωνήστε με την ομάδα μηχανικών μας για οδηγίες συγκεκριμένου βάθους και διάρκειας.
