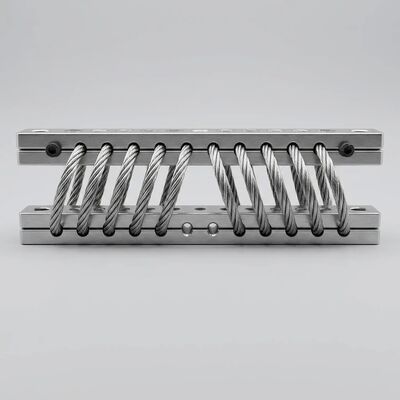

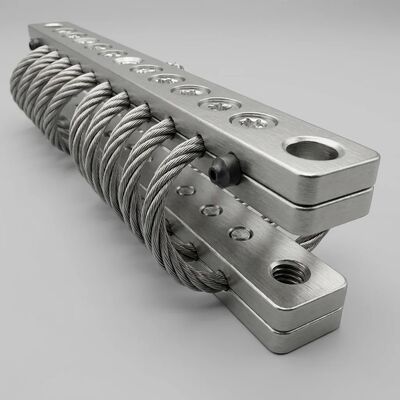

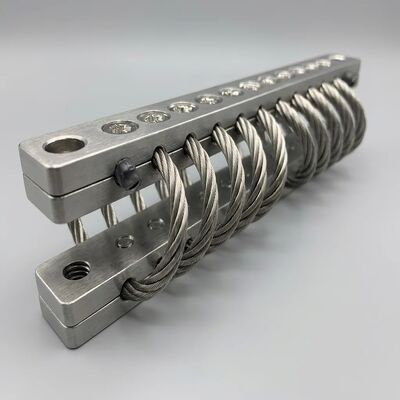

JGX-0480D-61A Προσαρμοστικός δυναμικός αντιδράσεων συρματόπλεγμα σχοινί απομόνωσης δονήσεων για κλιμακώσιμη πολυ-σημείο συστοιχία τοποθέτηση

Οδηγός διαμόρφωσης εύκλιτης πολλαπλών σημείων

Μεγάλα πακέτα εξοπλισμού ∆ ψυκτικοί συσκευές HVAC, βιομηχανικοί χειριστές αέρα, ντουλάπια μετασχηματιστών, λάστιχα αντλίας ∆ σπάνια βρίσκονται σε ένα μόνο απομονωτή.ανάπτυξη πλαισίου πολλαπλών σημείων, όπου 4 έως 24+ μονάδες συνεργάζονται για τη διαχείριση των δονήσεων πολλαπλών αξόνων και τη διατήρηση της ευθυγράμμισης του εξοπλισμού.

Αρχές διάταξης συστοιχίας

Υπολογισμός κατανομής φορτίου

Για έναN- εξοπλισμός υποστήριξης μονάδας συστοιχίας συνολικής μάζαςΜμε κέντρο βάρους εκτοπισμένοε, το φορτίο σε κάθε στήριξηΙσε θέση (xi, yi) είναι:

Fi = (M * g / N) + (M * g * ex * yi / Σyj2) + (M * g * eγ * xi / Σxj2)

Κάθε στερέωμα στη συστοιχία θα πρέπει να λειτουργεί μεταξύ30% και 80% του ονομαστικού στατικού φορτίουγια να διασφαλιστεί ότι το σύρμα διατηρεί επαρκή προφόρτωση για την εμπλοκή μικρο-τριμμών, αφήνοντας χώρο για δυναμικές εκδρομές.Τα προγεμισμένα στερεόστρωμα που είναι υπογεμισμένα (κάτω από το 20% ονομαστικής ισχύος) μπορεί να παρουσιάζουν μειωμένη αποτελεσματικότητα αποσβεσμού σε χαμηλά πλάσματα.

Στρατηγική προσανατολισμού

Οι μονάδες JGX-0480D-61A μπορούν να εγκατασταθούν σε τρεις κύριους προσανατολισμούς, επιλέξιμους μεμονωμένα ανά θέση συστοιχίας:

• Πιο συγκεκριμένα:Μέγιστη χωρητικότητα φορτίου, απομόνωση πρωτογενούς άξονα.
• 45° κλίση:Ιδανικό για εξοπλισμό που παράγει κάθετες και πλευρικές δονήσεις (αντιπροσωπευτικοί συμπιεστές, τρυπαντήρες).
• Πλευρική κοπή (90°):Χρησιμοποιείται ως σταθεροποιητής και τοποθετείται στις γωνίες του εξοπλισμού για να ελέγχει την κλίση χωρίς να θέτει σε κίνδυνο την κάθετη απομόνωση.
