JGX-0400D-26A Απομονωτής δονήσεων συρματόπλεγματος προεπιβαλλόμενος Ενιαία συνέπεια παρτίδας Ηλεκτρική γείωση EMI προστασία

JGX-0400D-26A Συρματόσχοινο απομόνωσης κραδασμών — Εργοστασιακή προένταση με ενσωματωμένη διαδρομή γείωσης

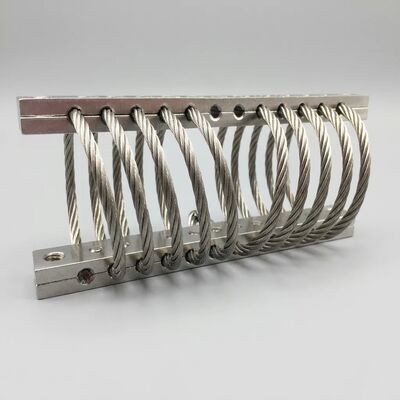

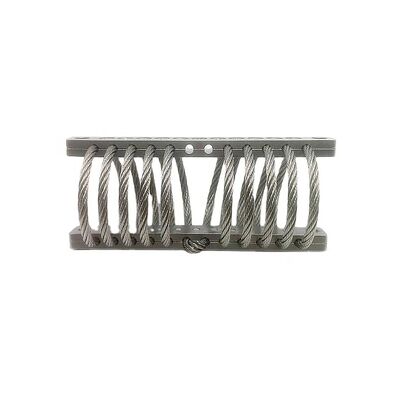

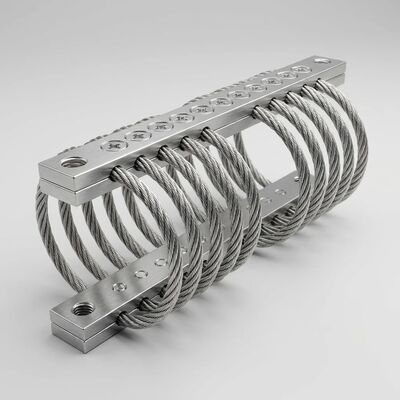

ΟJGX-0400D-26Aείναι ένας απομονωτής κραδασμών με συρματόσχοινο μεσαίου προς βαρύ ωφέλιμο φορτίο χτισμένος σε αΠυρήνας καλωδίου από ανοξείδωτο χάλυβα 304 διαμέτρου 4,0 mmσε συμμετρική διάταξη 8 βρόχων, εργοστασιακή βαθμολογία γιαέως 26 kg στατικό φορτίο ανά βάση. Κάθε διατομή βρόχου περιέχει 133 μεμονωμένα σύρματα σε διαμόρφωση 7*19 κλώνων, σφιγμένα μεταξύ ράβδων από κράμα αλουμινίου που έχουν υποστεί μηχανική επεξεργασία CNC. Το καθοριστικό χαρακτηριστικό αυτού του μοντέλου είναι100% εργοστασιακό πρωτόκολλο προέντασης: κάθε μονάδα ανακυκλώνεται μέσω 100+ αναστροφών φορτίου με ονομαστική χωρητικότητα 150% πριν από την τελική επιθεώρηση, τοποθετώντας μόνιμα τη δομή του καλωδίου πολλαπλών συρμάτων στη σταθερή γεωμετρία λειτουργίας της. Αυτό εξαλείφει την περίοδο επί τόπου καθίζησης που είναι κοινή για μη βαθμονομημένες βάσεις συρματόσχοινων και εγγυάται ότι τυχόν δύο μονάδες που έχουν τραβηχτεί από ξεχωριστές παρτίδες παραγωγής παραδίδονταιίδια δυναμική απόκριση. Επιπλέον, η εξ ολοκλήρου μεταλλική κατασκευή διατηρεί την ηλεκτρική συνέχεια του πλαισίου προς τη βάση - μια κρίσιμη σκέψη για τα περιβλήματα ηλεκτρονικού εξοπλισμού που πρέπει να διατηρούν μια ενοποιημένη αναφορά εδάφους στις διεπαφές που απομονώνονται από κραδασμούς.

Προεντεταμένη Κατασκευή & Ομοιόμορφη Συνοχή παρτίδων

Οι μονωτές συρματόσχοινων βασίζονται στην τριβή Coulomb μεταξύ των κλώνων για την απαγωγή ενέργειας. Όταν συναρμολογούνται πρόσφατα, μεμονωμένα σύρματα σε κάθε κλώνο 7*19 δεν έχουν βρει ακόμη τις θέσεις ισορροπίας καθίσματος—τα μικροκενά και οι ανομοιόμορφες κατανομές πίεσης επαφής προκαλούν την εμφάνιση των πρώτων εκατοντάδων λειτουργικών κύκλωνπαρασυρόμενη ακαμψία και μεταβλητή απόσβεση. Το JGX-0400D-26A το λύνει αυτό στην πηγή:

• Πρωτόκολλο εργοστασιακής προφόρτωσης:Κάθε μονωτήρας είναι τοποθετημένος σε σερβοϋδραυλικό εξάρτημα δοκιμής και υποβάλλεται σε τουλάχιστον 100 κύκλους ημιτονοειδούς μετατόπισης στο ±60% της μέγιστης ονομαστικής παραμόρφωσης, που αντιστοιχεί περίπου στο 150% του ονομαστικού φορτίου. Αυτή η ελεγχόμενη υπερφόρτωση αναγκάζει κάθε κλώνο σύρματος στη σταθερή κατάσταση τριβολογικής επαφής - την ίδια κατάσταση που θα έφτανε τελικά μετά από εβδομάδες λειτουργίας πεδίου, αλλά επιτυγχανόταν σε λίγα λεπτά υπό εργαστηριακό έλεγχο
• Πύλη διαστάσεων μετά τον κύκλο:Μετά την προένταση, κάθε μονάδα διέρχεται από μια επιθεώρηση μέτρησης συντεταγμένων όπου το ελεύθερο ύψος, η συμμετρία βρόχου και η επιπεδότητα της ράβδου στερέωσης επαληθεύονται σε σχέση με τις κύριες τιμές αναφοράς. Το παράθυρο αποδοχής είναι ±0,3 mm σε όλες τις κρίσιμες διαστάσεις. Οι μονάδες εκτός ανοχής είτε ανακυκλώνονται είτε απορρίπτονται—δεν φτάνουν ποτέ στο απόθεμα
• Στατιστική επικύρωση παρτίδας:Από κάθε παρτίδα παραγωγής 100 μονάδων, ένα τυχαίο δείγμα 5 απομονωτών υφίσταται πλήρη δυναμικό χαρακτηρισμό σε ένα τραπέζι ελεγχόμενου αναδευτήρα. Η φυσική συχνότητα (στόχος 6–12 Hz, ανάλογα με το φορτίο), ο λόγος απόσβεσης (τουλάχιστον 15%) και η μεταδοτικότητα σε συντονισμό μετρώνται και καταγράφονται. Ο συντελεστής διακύμανσης μεταξύ των δειγμάτων διατηρείται κάτω από 3%, δίνοντας τη δυνατότητα στους σχεδιαστές εξοπλισμού να καθορίσουν έναν αριθμό εξαρτήματος με βεβαιότητα ότι η απόδοση πεδίου θα είναι ομοιόμορφη
• Ατομική Ιχνηλασιμότητα:Κάθε απομονωτήρας λαμβάνει έναν κωδικό παρτίδας χαραγμένο με λέιζερ που συνδέεται με τα συγκεκριμένα δεδομένα του κύκλου προέντασης και το αρχείο επιθεώρησης διαστάσεων. Για πελάτες σε ρυθμιζόμενες βιομηχανίες, αυτή η πλήρης ιχνηλασιμότητα υποστηρίζει απαιτήσεις ελέγχου και πρωτόκολλα ανάλυσης αστοχιών

Εγγενής ηλεκτρική γείωση & ενσωμάτωση θωράκισης EMI/RFI

Η συσκευασία του ηλεκτρονικού εξοπλισμού παρουσιάζει μια επίμονη σύγκρουση: η απομόνωση κραδασμών απαιτεί μηχανική αποσύνδεση μεταξύ του πλαισίου του εξοπλισμού και της δομής στερέωσης, αλλά η ηλεκτρομαγνητική συμβατότητα απαιτεί μια συνεχή, χαμηλής αντίστασης αναφορά στο έδαφος μεταξύ των ίδιων δύο επιφανειών. Οι ελαστομερείς απομονωτές δημιουργούν ένα ανοιχτό κύκλωμα που πρέπει να γεφυρωθεί με αποκλειστικούς ιμάντες γείωσης—προσθέτοντας εξαρτήματα, εργασία και πιθανούς τρόπους αστοχίας. Το JGX-0400D-26A το επιλύει αυτό μέσω της πλήρως μεταλλικής αρχιτεκτονικής του:

• Αγώγιμη μηχανική διαδρομή:Το συρματόσχοινο από ανοξείδωτο χάλυβα 304 διατηρεί άμεση επαφή μετάλλου με μέταλλο με τις ράβδους σύσφιξης αλουμινίου τόσο στην επάνω όσο και στην κάτω διεπαφή στερέωσης. Ενώ η χύδην ειδική αντίσταση του ανοξείδωτου χάλυβα (περίπου 7,2*10-7 Ω·m) περιορίζει την ικανότητα αυτής της διαδρομής ως πρωτεύοντος αγωγού ρεύματος σφάλματος, παρέχει περισσότερο από επαρκή συνέχεια για να αποτρέψει τις συνθήκες αιωρούμενης γείωσης που συνδέουν χωρητικά το θόρυβο εναλλαγής σε ευαίσθητες αναλογικές μπροστινές βαθμίδες εισόδου και ADC
• Επιφάνεια προσγείωσης φλάντζας EMI:Η επίπεδη, επεξεργασμένη επιφάνεια κάθε ράβδου σύσφιξης παρέχει ένα ιδανικό επίπεδο στερέωσης για αγώγιμα παρεμβύσματα EMI — υφαντό συρμάτινο πλέγμα, κοντάκι δακτύλων ή αγώγιμα προφίλ ελαστομερούς. Το παρέμβυσμα συμπιέζεται μεταξύ της ράβδου απομόνωσης και του τοιχώματος του περιβλήματος, διατηρώντας τη συνέχεια του κλωβού Faraday που διαφορετικά θα έσπασε από το φυσικό κενό στη διεπαφή απομόνωσης. Δεν απαιτείται ξεχωριστός βραχυκυκλωτήρας συγκόλλησης
• Γαλβανική συμβατότητα:Το ζεύγος υλικών από ανοξείδωτο χάλυβα-αλουμίνιο, σε συνδυασμό με το φινίρισμα της επιφάνειας με ηλεκτροστίλβωση που αφαιρεί τον ελεύθερο σίδηρο από τις επιφάνειες του σύρματος, αντιστέκεται στη γαλβανική διάβρωση σε όλες τις κανονικές βιομηχανικές και θαλάσσιες ατμοσφαιρικές συνθήκες. Για εφαρμογές που απαιτούν πλήρη ηλεκτρική απομόνωση αντί για συνέχεια, οι ράβδοι σύσφιξης μπορούν να καθοριστούν με σκληρή ανοδίωση—επικοινωνήστε με την ομάδα εφαρμογών μας για να συζητήσετε τη συγκεκριμένη στρατηγική γείωσης

Θερμική αγωγιμότητα & μηδενική θερμική γήρανση

Η θερμοκρασία είναι ο κυρίαρχος επιταχυντής της αποικοδόμησης του πολυμερούς. Η σχέση Arrhenius υπαγορεύει ότι κάθε αύξηση κατά 10°C διπλασιάζει περίπου τον ρυθμό της θερμοοξειδωτικής γήρανσης στα ελαστομερή. Πρακτικά, μια βάση από καουτσούκ για 5 χρόνια στους 25°C μπορεί να αποτύχει σε λιγότερο από 6 μήνες στους 85°C—μια θερμοκρασία που επιτυγχάνεται εύκολα στο εσωτερικό των περιβλημάτων βιομηχανικών μηχανημάτων, των εξωτερικών ντουλαπιών που εκτίθενται στον ήλιο και των γειτονικών διαμερισμάτων του κινητήρα. Το JGX-0400D-26A είναι δομικά ανίκανο για αυτήν τη λειτουργία αστοχίας:

• Μεταλλική Θερμική Διαδρομή:Ο ανοξείδωτος χάλυβας 304 παρουσιάζει θερμική αγωγιμότητα περίπου 16 W/m·K. Αν και είναι μέτριο σε σύγκριση με το αλουμίνιο (205 W/m·K) ή το χαλκό (401 W/m·K), αυτό εξακολουθεί να είναι δύο τάξεις μεγέθους υψηλότερο από το 0,1–0,3 W/m·K που είναι τυπικό για τις γεμισμένες ενώσεις καουτσούκ. Ο πυρήνας του συρματόσχοινου λειτουργεί ως κατανεμημένη θερμική γέφυρα, μεταφέροντας θερμότητα από τη φλάντζα στερέωσης του εξοπλισμού στη δομή βάσης αντί να την παγιδεύει στη διεπαφή
• Σταθερότητα πλήρους εύρους:Ο ονομαστικός φάκελος λειτουργίας του απομονωτή εκτείνεται από -40°C έως +200°C συνεχόμενος χωρίς υποβάθμιση. Σε όλο αυτό το εύρος, η διακύμανση της δυναμικής ακαμψίας είναι μικρότερη από 8%—που αποδίδεται εξ ολοκλήρου στη μικρή εξάρτηση από τη θερμοκρασία του συντελεστή ελαστικότητας από ανοξείδωτο χάλυβα. Συγκριτικά, μια τυπική ένωση φυσικού καουτσούκ σκληραίνει κατά 300–500% όταν ψύχεται από 25°C σε -30°C
• Χωρίς μονοπάτια αποδόμησης πολυμερών:Δεν υπάρχουν διπλοί δεσμοί άνθρακα-άνθρακα για οξείδωση, μόρια πλαστικοποιητή για μετανάστευση, γέφυρες θείου διασταυρούμενης σύνδεσης για αναδιάταξη υπό θερμική καταπόνηση. Το παθητικό στρώμα οξειδίου του χρωμίου στην επιφάνεια του ανοξείδωτου χάλυβα είναι θερμοδυναμικά σταθερό και αυτοπεριοριζόμενο σε πάχος 2–5 nm. Μετά από μια δεκαετία συνεχούς λειτουργίας στους 150°C, οι μηχανικές ιδιότητες του απομονωτή δεν διακρίνονται από την κατάσταση κατασκευής του

JGX-0400D-26A Τεχνικά στοιχεία

Περιβάλλοντα Εφαρμογής

• Απομακρυσμένες ραδιοφωνικές μονάδες σταθμού βάσης τηλεπικοινωνιών και διανομή ισχύος
• Ερμάρια μετατροπέα ανανεώσιμων πηγών ενέργειας και θήκες αποθήκευσης μπαταριών
• Βιομηχανικοί πίνακες μετάδοσης κίνησης μεταβλητής συχνότητας και κέντρα ελέγχου κινητήρα
• Οίκοι εξοπλισμού σηματοδότησης σιδηροδρόμων και οθόνες πληροφοριών πλατφόρμας
• Ηλεκτρονικές κονσόλες Marine Bridge και ράφια επεξεργαστών πλοήγησης
• Εργαστηριακά αναλυτικά όργανα και συστήματα μετρήσεων ακριβείας

Τεχνική Υποστήριξη WNRLN

Η WNRLN κατασκευάζει το JGX-0400D-26A κάτω απόISO 9001:2015πιστοποιημένα συστήματα ποιότητας. Κάθε αποστολή περιλαμβάνει συνοπτική τεκμηρίωση δοκιμής παρτίδας. Η ομάδα μηχανικών εφαρμογών μας προσφέρει δωρεάν έλεγχο διαμόρφωσης τοποθέτησης—στείλτε μας τη μάζα του εξοπλισμού σας, τις συντεταγμένες του κέντρου βάρους, τα διαθέσιμα σημεία τοποθέτησης και το προφίλ περιβάλλοντος δόνησης και θα επιστρέψουμε μια προτεινόμενη επιλογή απομόνωσης με προβλεπόμενες καμπύλες μεταδοτικότητας εντός δύο εργάσιμων ημερών.Επικοινωνήστε μαζί μας σήμεραγια να συζητήσετε τις απαιτήσεις του έργου σας ή να ζητήσετε δείγματα αξιολόγησης.
