JGX-0320D-17A Συρματόσχοινο απομόνωσης κραδασμών Υψηλή αναλογία φορτίου προς βάρος Συμπαγής σχεδίαση Πανκατευθυντική τοποθέτηση

JGX-0320D-17A Απομονωτής δονήσεων συρματόπλεγματος

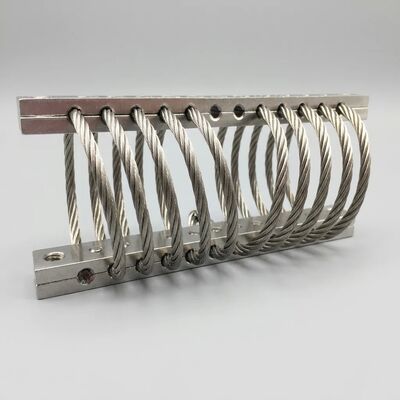

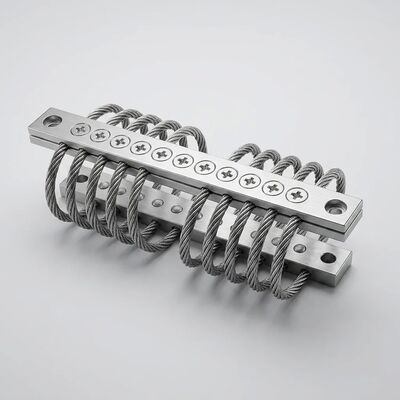

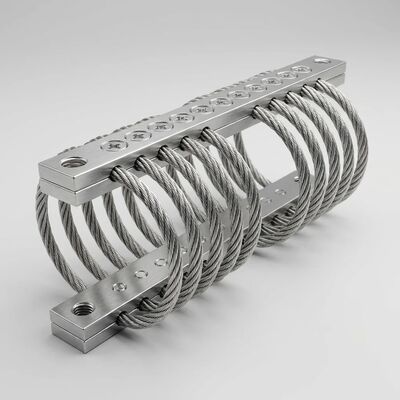

ΗJGX-0320D-17Aείναι ένας ακριβώς διαμορφωμένος απομονωτής δονήσεων συρματόπλεγματος σχεδιασμένος ειδικά για εγκαταστάσεις περιορισμένου χώρου που απαιτούν ασυμβίβαστη εξασθένιση συγκρούσεων.Ατσάλι από ανοξείδωτο 304Το καλώδιο πυρήνα με διάμετρο 3,2 mm σύρμα, αυτό το απομονωτή παράγει έναχωρητικότητα φορτίου 0,515 kg ανά στερέωμαενώ καταλαμβάνει ελάχιστο όγκο περιβλήματος άμεσο αποτέλεσμα της βελτιστοποίησης της γεωμετρίας περιστροφής της τροχιάς και της απόστασης μεταξύ των σφραγίδων για τη μεγιστοποίηση της απόδοσης αποσβεσμού ανά μονάδα μάζας.

Υψηλή αναλογία φορτίου προς βάρος για συμπαγείς χώρους

Τα συμβατικά ελαστομερή στερεώματα και οι απομονωτές ελαστικών σπείρας ανταλλάσσονται μεταξύ της ικανότητας φορτίου και του φυσικού μεγέθους: όσο μεγαλύτερο βάρος αντέχουν, τόσο μεγαλύτεροι γίνονται.Το JGX-0320D-17A σπάει αυτόν τον περιορισμόΗ αρχιτεκτονική του συρματόπλεγματος επιτυγχάνειαναλογία αποσβεσμού ≥15%σε όλους τους τρεις άξονες μετάβασης ταυτόχρονα, μεφυσικό εύρος συχνοτήτων 815 HzΑυτή η πυκνότητα επιδόσεων επιτρέπει την ενσωμάτωση προστασίας από πλήρες φάσμα δονήσεων σε χώρους αεροηλεκτρονικής, συσσωρευτές τσιμπών UAV,ιατρικές συσκευές ακριβείας, και συμπαγείς βιομηχανικούς ελεγκτές ∙ εφαρμογές όπου κάθε χιλιοστόμετρο καθαρότητας και κάθε γραμμάριο ωφέλιμου φορτίου έχει σημασία.

Αποδεικνύεται σε Καταστροφικές Δοκιμές

Κάθε παρτίδα παραγωγής του JGX-0320D-17A επικυρώνεται μέσωταχεία πρωτόκολλα καταστροφικών δοκιμώνΟι δοκιμές περιλαμβάνουν:

• Τελική τάση ελαστικού φορτίου έως αποτυχίαστον πυρήνα του συρματόπλεγματος, επιβεβαιώνοντας τα περιθώρια ασφάλειας πολύ μεγαλύτερα από τη ονομαστική χωρητικότητα
• Δοκιμές κύκλου κόπωσηςπου υπερβαίνει τις 106 αντιστροφές φορτίου με μέγιστο ονομαστικό μετατόπιση, με μείωση του συντελεστή αποσβεσμού που μετράται σε < 5% καθ' όλη τη διάρκεια του κύκλου ζωής
• Επιβίωση σε παλμούς σοκυπό τις μορφές κύματος εισόδου με μισό σινικό και με πριονιστικό δόντι, επαληθεύοντας ότι η μέγιστη μεταδιδόμενη επιτάχυνση παραμένει κάτω από τα κατώτατα όρια σχεδιασμού ακόμη και μετά από επαναλαμβανόμενα γεγονότα υψηλής g
• Αντοχή στη διάβρωση από ψεκασμό αλατιούσύμφωνα με τις δοκιμές ISO 9227 με ουδέτερο ψεκασμό αλατιού (NSS), επιβεβαιώνοντας ότι το ηλεκτροφωτισμένο φινίρισμα από ανοξείδωτο χάλυβα 304 διατηρεί τη δομική ακεραιότητα μετά από 96+ ώρες έκθεσης

Οι εκθέσεις δοκιμών τρίτων είναι διαθέσιμες κατόπιν αιτήματος, παρέχοντας πλήρη ιχνηλασιμότητα από τους αριθμούς θερμότητας της πρώτης ύλης έως τις τελικές δοκιμές αποδοχής.

Παντοκατευθυντική και ανεξάρτητη από τον προσανατολισμό τοποθέτηση

Η συμμετρική 6-loop ελικοειδή σχοινί σχοινί γεωμετρία είναι εγγενώςΠαντοκατεύθυνσηΣε αντίθεση με τους μονοάξονες αποσβέστες που προστατεύουν μόνο έναν άξονα, ο JGX-0320D-17A εξασθενεί την ενέργεια των δονήσεων εξίσου ανεξάρτητα από την κατεύθυνση εισόδου - κατακόρυφη, πλευρική, διαμήκη ή οποιοδήποτε συνδυασμό.Οι φλάντζες στερέωσης αποδέχονταιΔιάταξη M6και μπορεί να τοποθετηθεί σε οποιαδήποτε γωνία (0°, 45°, 90°, αντιστροφή) χωρίς να μεταβάλλεται η καμπύλη δυναμικής απόκρισης του απομονωτή.μειώνει την εργασία εγκατάστασης, και εξασφαλίζει συνεπή προστασία σε εξοπλισμό που χρησιμοποιείται στο πεδίο όπου δεν μπορεί να εξασφαλιστεί ακριβής προσανατολισμός τοποθέτησης.

Επισκόπηση των τεχνικών προδιαγραφών

Τυπικές εφαρμογές

• Συσκευές αεροδιαστημικής αεροηλεκτρονικής και συσκευές καταγραφής δεδομένων πτήσης
• Αεροπορικές κάμερες και πλατφόρμες σταθεροποίησης ωφέλιμου φορτίου
• Υπόθεση μεταφοράς ιατρικού εξοπλισμού διάγνωσης και απεικόνισης
• Εργαλεία ελέγχου CNC και όργανα μετρητικής ακρίβειας
• Ηλεκτρονικά συστήματα ναυσιπλοΐας και οθόνες πλοήγησης
• Σιδηροδρομικές συσκευές σήμανσης και επικοινωνίας κατά μήκος των γραμμών

Γιατί πηγή από το WNRLN;

Το WNRLN λειτουργεί υπόISO 9001:2015Κάθε JGX-0320D-17A αποστέλλεται με πιστοποιητικό δοκιμής παρτίδας που συνοψίζει τις βασικές μετρήσεις δυναμικής απόδοσης.Η ομάδα μηχανικών μας παρέχει δωρεάν αναθεώρηση της αίτησης. Στείλτε μας τη μάζα του εξοπλισμού σας., τους περιορισμούς του περιβλήματος, και το προφίλ περιβάλλοντος δονήσεων, και θα προτείνουμε τη βέλτιστη διαμόρφωση του απομονωτή χωρίς χρέωση.Επικοινωνήστε μαζί μας σήμερανα ζητήσετε δείγμα ή να συζητήσετε τις ειδικές απαιτήσεις απομόνωσης.
