JGX-0240D-6.3A Απομονωτής δονήσεων συρματόπλεγματος υψηλή κόπωση ζωή λειτουργία διπλής λειτουργίας προστασία διαμετακόμισης μη γραμμική απόσβεση

JGX-0240D-6.3A Απομονωτής κραδασμών με συρματόσχοινο – Επιστήμη της Μεταλλουργικής Κόπωσης που εφαρμόζεται σε Απομόνωση Συνεχούς Καθήκοντος

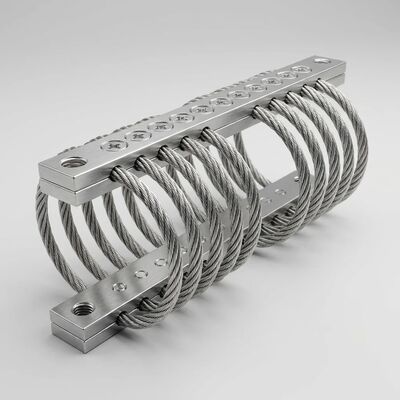

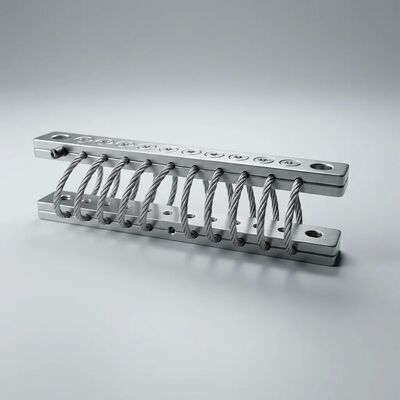

ΟJGX-0240D-6.3Aαντιπροσωπεύει τον απομονωτή κραδασμών με συρματόσχοινο μεσαίας εμβέλειας της σειράς JGX-0240, που χρησιμοποιεί καλώδιο 304 από ανοξείδωτο χάλυβα διαμέτρου 2,4 mm διατεταγμένο σε εκλεπτυσμένη γεωμετρία 10 βρόχων και ονομαστική για στατικό φορτίο 6,3 kg ανά μονάδα. Με συμπαγές βάρος 0,45 kg, αυτός ο μονωτήρας έχει σχεδιαστεί από τις πρώτες αρχές για να ανταποκρίνεται σε τρεις κρίσιμες απαιτήσεις στην προστασία του βιομηχανικού εξοπλισμού:μεταλλουργικά εγγυημένη υψηλή διάρκεια κόπωσηςγια μηχανήματα συνεχούς λειτουργίας 24/7,ενσωματωμένη προστασία διπλής λειτουργίαςπου εξαλείφει την ανάγκη για χωριστά συστήματα απομόνωσης λειτουργίας και διέλευσης καιμη γραμμική προοδευτική απόσβεσηπου αποτρέπει εγγενώς τη μηχανική πτώση του πυθμένα κατά τη διάρκεια συμβάντων υπερφόρτωσης χωρίς να απαιτούνται εξωτερικά snubber ή στάσεις ταξιδιού. Η κατασκευή με πιστοποίηση ISO 9001:2015 διασφαλίζει τη συνέπεια από παρτίδα σε παρτίδα.

Η Μεταλλουργία της Άπειρης Κόπωσης Ζωής

Η αστοχία κόπωσης στα μηχανικά εξαρτήματα ακολουθεί καλά χαρακτηρισμένες αρχές: το εύρος κυκλικής καταπόνησης, το μέσο επίπεδο τάσης, το όριο αντοχής υλικού και οι παράγοντες συγκέντρωσης στρες καθορίζουν συλλογικά εάν ένα εξάρτημα τελικά θα αποτύχει ή θα επιβιώσει επ' αόριστον. Ο σχεδιασμός συρματόσχοινου του JGX-0240D-6.3A εκμεταλλεύεται αυτές τις αρχές για αποτελεσματικά απεριόριστη διάρκεια ζωής:

• Κάτω από το όριο αντοχής:Οι ωστενιτικοί ανοξείδωτοι χάλυβες παρουσιάζουν ένα πραγματικό όριο αντοχής στην κόπωση – ένα πλάτος καταπόνησης κάτω από το οποίο δεν συμβαίνει αστοχία κόπωσης ανεξάρτητα από τον αριθμό των κύκλων. Κάθε ένα από τα 133 μεμονωμένα σύρματα στην κατασκευή 7*19 κλώνων λειτουργεί σε επίπεδο τάσης κάτω από αυτό το όριο υπό συνθήκες ονομαστικού φορτίου, πράγμα που σημαίνει ότι το υλικό δεν εισέρχεται ποτέ στο καθεστώς κόπωσης πεπερασμένης διάρκειας ζωής. Αυτό είναι θεμελιωδώς διαφορετικό από τα ελαστομερή στηρίγματα όπου η σχάση της αλυσίδας πολυμερούς συσσωρεύεται με κάθε κύκλο, εξασφαλίζοντας την ενδεχόμενη αστοχία
• Αρχιτεκτονική Κατανεμημένου Στελέχους:Όταν ο μονωτήρας εκτρέπεται, η καμπυλότητα κάμψης κατανέμεται και στους 10 βρόχους συρματόσχοινων. Μέσα σε κάθε βρόχο, η γεωμετρία 7*19 κλώνων κατανέμει περαιτέρω την κάμψη σε 7 εξωτερικές κλώνες, καθεμία από τις οποίες περιλαμβάνει 19 μεμονωμένα σύρματα. Αυτός ο καταμερισμός φορτίου πολλαπλών επιπέδων εξαλείφει τις συγκεντρώσεις τάσεων που προκαλούν ρωγμές κόπωσης σε απλούστερα σχέδια ελατηρίων ή ελαστομερών
• Αντίσταση στη φθορά:Η τριβή μεταξύ των κλώνων που παρέχει απόσβεση παρουσιάζει επίσης μια πιθανή ανησυχία. Ωστόσο, οι επιφάνειες των συρμάτων από ανοξείδωτο χάλυβα αναπτύσσουν ένα σταθερό, αυτοπεριοριζόμενο λούστρο οξειδίου κάτω από επαναλαμβανόμενες συνθήκες μικροολίσθησης. Αυτό το τριβολογικό στρώμα προστατεύει το υποκείμενο μέταλλο ενώ διατηρεί τον συντελεστή τριβής που είναι απαραίτητος για την αποτελεσματική απόσβεση, χωρίς την προοδευτική απώλεια υλικού που παρατηρείται σε ζεύγη ολίσθησης που δεν ταιριάζουν καλά
• Χωρίς περιβαλλοντική επιτάχυνση:Η ανάπτυξη ρωγμών κόπωσης στα περισσότερα κράματα μηχανικής επιταχύνεται από διαβρωτικά περιβάλλοντα (κόπωση διάβρωσης). Η κατασκευή από ανοξείδωτο χάλυβα 304 του JGX-0240D-6.3A είναι απρόσβλητη σε αυτόν τον μηχανισμό επιτάχυνσης σε όλα τα κανονικά βιομηχανικά περιβάλλοντα, συμπεριλαμβανομένων των θαλάσσιων ατμοσφαιρών και της ήπιας χημικής έκθεσης. Η απόδοση κόπωσης που μετράται στον αέρα του εργαστηρίου είναι αντιπροσωπευτική της εγκατεστημένης απόδοσης καθ' όλη τη διάρκεια ζωής του απομονωτή

Προστασία διπλής λειτουργίας: Εξάλειψη του συμβιβασμού διέλευσης έναντι λειτουργίας

Οι παραδοσιακές στρατηγικές απομόνωσης εξοπλισμού δημιουργούν συχνά μια επιχειρησιακή σύγκρουση: οι μαλακές βάσεις βελτιστοποιούν την απομόνωση κραδασμών κατά τη λειτουργία, αλλά επιτρέπουν την υπερβολική κίνηση κατά τη μεταφορά, ενώ οι άκαμπτες βάσεις προστατεύουν από κραδασμούς κατά τη μεταφορά, αλλά παρέχουν κακή εξασθένηση κραδασμών κατά τη λειτουργία. Το JGX-0240D-6.3A το επιλύει αυτό μέσω των εγγενών μηχανικών χαρακτηριστικών του:

• Λειτουργία:Υπό κανονικά πλάτη δόνησης (±2–5 mm), οι βρόχοι συρματόσχοινων λειτουργούν σε καθεστώς χαμηλής ακαμψίας όπου η τριβή μεταξύ των κλώνων παρέχει σταθερή απόσβεση >15%. Η φυσική συχνότητα του απομονωτή 12–20 Hz (εξαρτώμενη από το φορτίο) είναι τοποθετημένη κάτω από τις τυπικές συχνότητες διέγερσης μηχανημάτων, παρέχοντας μεταδοτικότητα <1 για αποτελεσματική απομόνωση κατά τη συνεχή λειτουργία
• Λειτουργία συγκοινωνίας (Αυτόματη):Όταν υποβάλλεται σε μεγαλύτερες μετατοπίσεις που είναι χαρακτηριστικές του σοκ μεταφοράς (±8–15 mm), η γεωμετρία του συρματόσχοινου μεταβαίνει στην περιοχή προοδευτικής ακαμψίας του. Ο πραγματικός ρυθμός ελατηρίου αυξάνεται μη γραμμικά, περιορίζοντας τη συνολική μετατόπιση ενώ ταυτόχρονα αυξάνει τη δύναμη απόσβεσης Coulomb – μεγαλύτερες κινήσεις δημιουργούν αναλογικά περισσότερη τριβή. Ο απομονωτής απορροφά σταγόνες χειρισμού, κρούσεις οχήματος και κραδασμούς σιδηροτροχιάς χωρίς να πέφτει κάτω και χωρίς να απαιτεί χειροκίνητη αλλαγή διαμόρφωσης
• Ομαλή μετάβαση:Δεν υπάρχει διακριτό σημείο εναλλαγής μεταξύ των λειτουργιών. Τα χαρακτηριστικά ακαμψίας και απόσβεσης ποικίλλουν συνεχώς με το πλάτος μετατόπισης, διασφαλίζοντας ομαλή, προβλέψιμη συμπεριφορά σε όλες τις συνθήκες λειτουργίας και διέλευσης. Οι σχεδιαστές εξοπλισμού δεν χρειάζεται να καθορίζουν χωριστά συστήματα απομόνωσης λειτουργίας και διέλευσης, απλοποιώντας τόσο τον μηχανικό σχεδιασμό όσο και τη ροή εργασιών εγκατάστασης/θέσης σε λειτουργία
• Απλοποίηση εγκατάστασης:Επειδή το JGX-0240D-6.3A είναι πάντα ενεργό και στις δύο λειτουργίες, δεν υπάρχουν μπουλόνια κλειδώματος για αφαίρεση μετά τη μεταφορά, δεν υπάρχουν βραχίονες μεταφοράς για απόρριψη και δεν υπάρχει κίνδυνος ζημιάς στον εξοπλισμό από τα ξεχασμένα συστήματα συγκράτησης αποστολής. Οι απομονωτές που είναι εγκατεστημένοι στο εργοστάσιο προστατεύουν τον εξοπλισμό μέσω της αποστολής, του χειρισμού, της εγκατάστασης, της θέσης σε λειτουργία και ολόκληρης της λειτουργικής ζωής

Μη γραμμική μηχανική απόσβεσης: Ενσωματωμένη πρόληψη εξόδου από το κάτω μέρος

Οι γραμμικοί απομονωτές κραδασμών έχουν μια γνωστή ευπάθεια: όταν η διέγερση υπερβαίνει το πλάτος σχεδιασμού, ο απομονωτής εκτρέπεται στο μηχανικό του όριο και προσκρούει στο στοπ διαδρομής, μεταδίδοντας έναν παλμό κλονισμού απευθείας στον προστατευμένο εξοπλισμό. Το JGX-0240D-6.3A εξαλείφει αυτήν τη λειτουργία αποτυχίας μέσω της μη γραμμικότητας που βασίζεται στη γεωμετρία:

• Προοδευτική γεωμετρική ακαμψία:Καθώς οι βρόχοι του συρματόσχοινου εκτρέπονται προς τη μέγιστη μετατόπισή τους, η γεωμετρία του καλωδίου αλλάζει με τρόπους που αυξάνουν την αποτελεσματική ακαμψία. Οι θηλιές σφίγγουν, η ακτίνα κάμψης μειώνεται και η διαδρομή φορτίου μέσω του συνδεδεμένου καλωδίου γίνεται πιο άμεση. Αυτό το γεωμετρικό φαινόμενο παράγει μια ομαλά αυξανόμενη καμπύλη δύναμης-μετατόπισης που πλησιάζει, αλλά δεν φτάνει, ένα σκληρό μηχανικό όριο
• Πλάτος-Ανάλογη Διάχυση Ενέργειας:Η δύναμη τριβής Coulomb είναι ανάλογη με την κανονική δύναμη μεταξύ των ολισθαίνων επιφανειών. Καθώς η τάση του συρματόσχοινου αυξάνεται με την εκτροπή, η πίεση επαφής μεταξύ των κλώνων αυξάνεται, αυξάνοντας τη δύναμη τριβής και επομένως την ενέργεια που διαχέεται ανά κύκλο. Υπό ακραίες συνθήκες κραδασμού, ο λόγος στιγμιαίας απόσβεσης μπορεί να ξεπεράσει το 25%, σε σύγκριση με το ονομαστικό >15% υπό κανονικά πλάτη δόνησης
• Ελαστική ανάκτηση αυτοκεντρικού:Μετά από οποιοδήποτε συμβάν εκτροπής, η ενέργεια ελαστικής καταπόνησης του συρματόσχοινου επιστρέφει τον απομονωτή ακριβώς στην ουδέτερη θέση του. Δεν υπάρχει μόνιμο σετ, καμία μετατόπιση με καστάνια και καμία απαίτηση για χειροκίνητο εκ νέου κεντράρισμα μετά από ένα συμβάν σοκ. Αυτή η συμπεριφορά αυτοκεντρισμού είναι εγγενής στα χαρακτηριστικά μεταλλικού ελατηρίου του καλωδίου

JGX-0240D-6.3A Τεχνικές προδιαγραφές

Επιλογές επεξεργασίας επιφάνειας για ράβδους σύσφιξης

• Λευκή ανοδίωση (Κανονική):Ηλεκτρολυτικό στρώμα οξειδίου του αλουμινίου, πάχους 5–15 μm, ηλεκτρικά μη αγώγιμο, φυσική μεταλλική εμφάνιση. Κατάλληλο για εσωτερικές εφαρμογές βιομηχανικού και γενικού εξοπλισμού
• Σκληρή ανοδίωση (προαιρετικό):Βαθύ στρώμα οξειδίου, πάχους 25–50 μm, σημαντικά αυξημένη επιφανειακή σκληρότητα (400–500 HV). Επιλεγμένο για λειαντικά περιβάλλοντα, εξωτερικές εγκαταστάσεις ή εφαρμογές που απαιτούν βελτιωμένη μηχανική αντοχή στις διεπαφές τοποθέτησης
• Ράβδοι σύσφιξης από ανοξείδωτο χάλυβα (προαιρετικά):Πλήρης ανοξείδωτη κατασκευή για θαλάσσιες ζώνες εκτόξευσης, ατμόσφαιρες χημικών εγκαταστάσεων ή περιβάλλοντα πλυσίματος για τρόφιμα. Παθητικοποιήθηκε ανά ASTM A967

Περίληψη Χαρακτηριστικών Απόδοσης

• Μεταλλουργικά απεριόριστη διάρκεια κόπωσης – λειτουργεί κάτω από το όριο αντοχής υλικού υπό ονομαστικές συνθήκες
• Προστασία διπλής λειτουργίας ενεργή ανά πάσα στιγμή – χωρίς εναλλαγή λειτουργίας, χωρίς υλικό κλειδώματος, χωρίς ειδικές διαδικασίες μεταφοράς
• Μη γραμμική προοδευτική απόσβεση – ενσωματωμένη προστασία υπερφόρτωσης χωρίς εξωτερικά ρουλεμάν ή στάσεις ταξιδιού
• Μηδενικός ερπυσμός και μηδενική γήρανση – χωρίς ιξωδοελαστική χαλάρωση, χωρίς οξειδωτική σκλήρυνση, σταθερές ιδιότητες επ’ αόριστον
• Απομόνωση όλων των αξόνων – μία συμπαγής μονάδα χειρίζεται ταυτόχρονα εισόδους συμπίεσης, διάτμησης και κυλίνδρου
• Περιβαλλοντικά ανοσοποιητική κατασκευή – ανεπηρέαστη από χημικά, θαλασσινό νερό, όζον, υπεριώδη ακτινοβολία, υγρασία, ψεκασμό αλατιού
• Ευρεία ικανότητα θερμοκρασίας – πλήρης απόδοση από -40°C έως +200°C χωρίς υποβάθμιση
• Λειτουργία χωρίς συντήρηση – χωρίς πρόγραμμα επιθεώρησης, χωρίς λίπανση, χωρίς αντικατάσταση εξαρτημάτων

Παραδείγματα Εφαρμογών Βιομηχανίας

Σχετικά με την Xi'an Hoan Microwave Co. Ltd.

Με έδρα το Xi'an της Κίνας και λειτουργία από το 2005, η Xi'an Hoan έχει καθιερωθεί ως εξειδικευμένος κατασκευαστής προϊόντων απομόνωσης κραδασμών και απορρόφησης ενέργειας. Οι εγκαταστάσεις της εταιρείας με πιστοποίηση ISO 9001:2015 απασχολούν πάνω από 500 άτομα προσωπικό, συμπεριλαμβανομένου ενός τμήματος μηχανικών περισσότερων από 100 ειδικών που επικεντρώνονται στην ανάλυση κραδασμών, τη μηχανική υλικών και την ανάπτυξη προϊόντων. Η γκάμα προϊόντων της Xi'an Hoan περιλαμβάνει μονωτήρες συρματόσχοινων, βάσεις κραδασμών, αποσβεστήρες τριβής, αμορτισέρ και φίλτρα LC, που εξυπηρετούν πελάτες σε αυτοματισμούς εργοστασίων, ναυτιλιακή μηχανική, ηλεκτροπαραγωγή, σιδηροδρομικά συστήματα, υπηρεσίες κτιρίων και όργανα ακριβείας σε περισσότερες από 25 χώρες παγκοσμίως.

Επικοινωνήστε σήμερα με το τμήμα μηχανικών μαςγια να συζητήσετε την εφαρμογή απομόνωσης κραδασμών συνεχούς λειτουργίας, να ζητήσετε τεκμηρίωση απόδοσης κόπωσης ή να κανονίσετε την πρωτότυπη αξιολόγηση του JGX-0240D-6.3A υπό τις συγκεκριμένες συνθήκες λειτουργίας σας.
