JGX-0160D-3.2A Βελτιστοποιημένος απομονωτής κραδασμών με συρματόσχοινο Μηδενική εκκένωση αερίων για καθαρό δωμάτιο

JGX-0160D-3.2A Απομονωτής δονήσεων από σχοινί σχοινί από όλο το μέταλλο Precision Frequency Matching for Contamination-Sensitive Environments

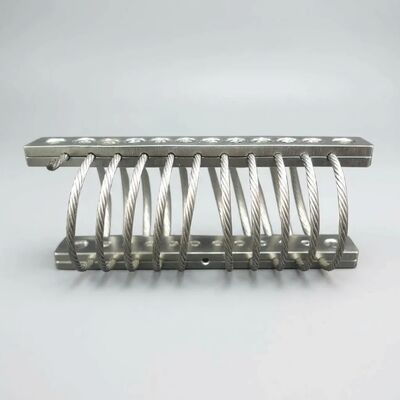

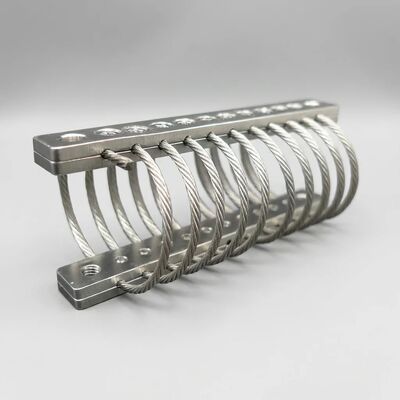

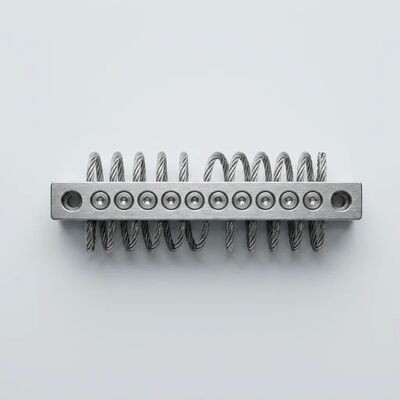

ΗJGX-0160D-3.2ΑΗ τεχνολογία αυτή αντιμετωπίζει μια κρίσιμη πρόκληση στην κατασκευή ακριβείας και την έρευνα: πώς να παρέχει αποτελεσματική απομόνωση από δονήσεις χωρίς να εισάγει οργανική μόλυνση.,κατασκευασμένο από καλώδιο 304 από ανοξείδωτο χάλυβα μήκους 1,6 mm και ράβδους συμπίεσης από κράμα αλουμινίου 6061-T6, έχει ονομαστικό στατικό φορτίο 3,2 kg σε συσκευασία 0,25 kg.Η εξ ολοκλήρου μεταλλική κατασκευή του εξαλείφει τις εκπομπές αερίων., απόρριψη σωματιδίων και χημική διάλυση που είναι εγγενής στα ελαστομερή στερεώματα, καθιστώντας το την προτιμώμενη λύση απομόνωσης για καθαρό δωμάτιο, θάλαμο κενού, ημιαγωγούς και οπτικές εφαρμογές.Κατασκευασμένο από την εταιρεία Xi'an Hoan Microwave Co.. Ltd. σύμφωνα με το πρότυπο ISO 9001:2015 διαχείρισης ποιότητας.

Η Επιστήμη της Φυσικής Βελτιστοποίησης της Συχνότητας

Η αποτελεσματική απομόνωση από δονήσεις εξαρτάται από μια θεμελιώδη σχέση:η φυσική συχνότητα του απομονωτή πρέπει να βρίσκεται κάτω από τις κυρίαρχες συχνότητες διέγερσης του περιβάλλοντος λειτουργίας με επαρκές περιθώριο για να επιτευχθεί η επιθυμητή μείωση της διαπερατότηταςΓια το JGX-0160D-3.2A, ο Xi'an Hoan παρέχει λεπτομερή ανάλυση τομέα συχνότητας ως μέρος της διαδικασίας μηχανικής εφαρμογής:

• Στατική ανάλυση εκτροπή:Για την παραλλαγή 3.2A που υποστηρίζει κοντά στο ονομαστικό φορτίο της,τυπικές φυσικές συχνότητες κυμαίνονται από 15 έως 25 Hz, παρέχοντας αποτελεσματικότητα απομόνωσης (διαπερατότητα < 1) για συχνότητες διέγερσης άνω των 21~35 Hz περίπου
• Πρόβλεψη καμπύλης διαπερατότηταςΟι μηχανικοί υπολογίζουν την πλήρη μεταφοράς δύναμης σε σχέση με την καμπύλη συχνότητας για τους άξονες συμπίεσης, κοπής και κυλίνδρου,που επιτρέπουν την επαλήθευση ότι πληρούνται οι στόχοι απομόνωσης σε ολόκληρο το εύρος ταχυτήτων λειτουργίας του εξοπλισμού
• Ελέγχος του διαχωρισμού των μοδίων:Η ανάλυση του συστήματος επιβεβαιώνει την επαρκή διάκριση των συχνοτήτων μεταξύ της περιοχής ριζωνίας του απομονωτή και των διαρθρωτικών συνθηκών του υποστηριζόμενου εξοπλισμού και των συχνοτήτων ριζωνίας του θεμέλιου τοποθέτησης,εξάλειψη των κινδύνων συμπτωματικής ενίσχυσης
• Μοντέλο κατανομής φορτίου:Για εγκαταστάσεις πολλαπλών απομονωτών, το φορτίο του μεμονωμένου απομονωτή υπολογίζεται λαμβανομένης υπόψη της μετατόπισης του κέντρου βαρύτητας του εξοπλισμού, εξασφαλίζοντας κάθε JGX-0160D-3.2Α λειτουργεί εντός του σχεδιαζόμενου εύρους φορτίου για προβλέψιμη φυσική συμπεριφορά συχνότητας
• Συνεισφορά στην απομείωση:Η αναλογία αμβλύνσεως Coulomb > 15% περιορίζει την ενίσχυση του συντονισμού σε περίπου 3 ∆4* στη φυσική συχνότητα, σε σύγκριση με 10 ∆20* για ελαφρώς αμβλύνους απομονωτές ελαστικών,παρέχοντας ισχυρή προστασία ακόμη και κατά τη διάρκεια των μεταβατικών ενεργειών εκκίνησης και διακοπής που διέρχονται από την περιοχή συντονισμού

Μηδενικές Εκπομπές: Γιατί έχει σημασία η κατασκευή από μέταλλο

Στην κατασκευή καθαρών δωματίων και στις εφαρμογές των συστημάτων κενού, κάθε υλικό που εισάγεται στο περιβάλλον γίνεται πιθανή πηγή μόλυνσης.Τα συμβατικά στερεώματα δονήσεων παρουσιάζουν σημαντικό κίνδυνο λόγω της σύνθεσής τους.:

• Μηχανισμοί εξάτμισης αερίων από ελαστομερές:Τα απομονωτικά από καουτσούκ και πολυουρεθάνιο απελευθερώνουν συνεχώς πτητικές οργανικές ενώσεις (VOC), συμπεριλαμβανομένων μη αντιδρούμενων μονομερών, πλαστικοποιητών, αντιοξειδωτικών και στερεωτικών.Αυτά τα πτητικά αυξάνουν την πίεση βάσης., μολύνουν ευαίσθητες επιφάνειες και μπορούν να δηλητηριάσουν τους καταλύτες ή να αλλάξουν τη χημεία της εναπόθεσης
• Αποσύνθεση μοριακού φιλμ:Οι αέρια που εκλύονται συμπυκνώνονται σε οπτικές επιφάνειες, σχηματίζοντας μοριακά φιλμ που υποβαθμίζουν τη μετάδοση, αυξάνουν τη διάσπαση και μετατοπίζουν την βαθμονόμηση σε συστήματα λέιζερ, αισθητήρες απεικόνισης,και φασματικά όργανα
• Παραγωγή σωματιδίων:Τα ελαστομερή αποσυντίθενται κατά τη διάρκεια του κυκλώματος κάμψης, απελευθερώνοντας σωματίδια μικρών και υπομικρών που παραβιάζουν τις προδιαγραφές αριθμού σωματιδίων καθαρού δωματίου και μπορούν να προκαλέσουν ελαττώματα στην επεξεργασία πλακών ημιαγωγών

Το JGX-0160D-3.2A εξαλείφει αυτές τις καταστάσεις βλάβης μέσω της επιλογής υλικών:

• Σχοινί από ανοξείδωτο χάλυβα 304:7*19 κατασκευή ράβδου, εγγενώς απαλλαγμένη από οργανική περιεκτικότητα, μη εκπομπή αερίων υπό κενό, συμβατή με όλες τις κοινές μεθόδους αποστείρωσης, συμπεριλαμβανομένης της αυτοκλαβής (κόρεστος ατμός σε 121°C/134°C),ακτινοβολία γάμμα, οξείδιο του αιθυλενίου και υπεροξείδιο του υδρογόνου πλάσμα
• Άλλες συσκευές που χρησιμοποιούνται για την κατασκευή συσκευών που περιέχουν:Σφυρηλατημένο αλουμίνιο με σταθερό στρώμα οξειδίου επιφάνειας, χωρίς οργανικές επικάλυψεις ή επεξεργασίες, οι επιλογές ανωτισμού (λευκές ή σκληρές) χρησιμοποιούν ανόργανες ηλεκτρολυτικές διεργασίες που παράγουν μηδενικά οργανικά υπολείμματα
• Χωρίς κόλλες, χωρίς λιπαντικά:Το σύρμα είναι μηχανικά σφιχτό ανάμεσα στις ράβδους. Δεν χρησιμοποιούνται συστατικά δέσμευσης, ενώσεις κλεισίματος νήματος ή λιπαντικά συναρμολόγησης σε οποιοδήποτε στάδιο της κατασκευής.

Έλεγχος της συμβατότητας καθαρού δωματίου και κενού

Υποστήριξη για την απρόσκοπτη ολοκλήρωση της μηχανικής

Η Xi'an Hoan παρέχει υπηρεσίες ολοκληρωμένης ολοκλήρωσης σχεδιασμού για να διασφαλίσει ότι το JGX-0160D-3.2A εκτελείται με βέλτιστες επιδόσεις στην συγκεκριμένη εφαρμογή σας:

• Προκαταρκτική επανεξέταση σχεδιασμού:Οι μηχανικοί μας εξετάζουν τις προδιαγραφές του εξοπλισμού σας, τα δεδομένα χαρακτηρισμού περιβάλλοντος δονήσεων και τους στόχους απόδοσης της απομόνωσης για να συστήσουν τη βέλτιστη διαμόρφωση και ποσότητα απομόνωσης
• Πρόσβαση στο μοντέλο CAD:Λεπτομερή 3D μοντέλα που παρέχονται σε STEP, IGES και μεγάλες εγγενείς μορφές CAD (SolidWorks, Inventor, CATIA, Creo) με ακριβή γεωμετρία για έλεγχο παρεμβολών και τεκμηρίωση συναρμολόγησης
• Βιβλιοθήκη διαμόρφωσης τοποθέτησης:Προγράμματα διαθέσιμα για τοποθέτηση στη βάση, τοποθέτηση στο πλάι και προσανατολισμούς συμπίεσης 45 μοιρών· μπορούν να αναπτυχθούν προσαρμοσμένες γεωμετρικές ράβδους για μη τυποποιημένες διεπαφές τοποθέτησης
• Δοκιμασία επιδόσεων:Κάθε εφαρμογή λαμβάνει τεχνική έκθεση, η οποία περιλαμβάνει τις προβλεπόμενες καμπύλες διαπερατότητας, την ανάλυση φυσικής συχνότητας, την επαλήθευση στατικού φορτίου και τις συνιστώμενες τιμές ροπής εγκατάστασης.
• Πρωτότυπο και υποστήριξη δοκιμών:Προσαρμοσμένες μονάδες πρωτοτύπου διαθέσιμες για έλεγχο της καταλληλότητας και επικύρωση της απόδοσης in situ πριν από τη δέσμευση για σειρά παραγωγής

Τεχνικές προδιαγραφές

Βασικά χαρακτηριστικά

• 100% μεταλλική κατασκευή:Μηδενικά οργανικά υλικά, μηδενικές εκπομπές αερίων, μηδενική παραγωγή σωματιδίων
• Χωρίς ανατριχίλα ή γήρανση:Μηχανικές ιδιότητες σταθερές για ολόκληρη τη διάρκεια ζωής του εξοπλισμού
• Ανεξάρτητη από τη συχνότητα αποσβεσμού:>15% ατμόσφαιρα διατηρείται από το εύρος sub-hertz έως kilohertz
• Απομόνωση όλων των αξόνων:Αποτελεσματική στην συμπίεση, την κοπή και το ρολόι ταυτόχρονα από μια ενιαία συμπαγή μονάδα
• Περιβαλλοντική ανοσία:Δεν επηρεάζεται από χημικές ουσίες, θαλάσσιο νερό, όζον, υπεριώδη ακτινοβολία, υγρασία, αλατιστικό ψεκασμό
• Αποστειρώσιμο:Συμβατό με αποστείρωση με πλάσμα σε αυτοκλάβο, gamma, EtO και H2O2
• Συμφωνία UHV:Κατάλληλο για περιβάλλοντα εξαιρετικά υψηλού κενού χωρίς κίνδυνο εικονικής διαρροής ή μόλυνσης
• Χωρίς συντήρηση:Δεν απαιτείται επιθεώρηση, λίπανση, ρύθμιση ή προγραμματισμένη αντικατάσταση

Παραδείγματα εφαρμογής ανά τομέα

Για την εταιρεία Xi'an Hoan Microwave Co. Ltd.

Ιδρύθηκε το 2005 στο Xi'an της Κίνας, η Xi'an Hoan έχει εξελιχθεί σε έναν κορυφαίο κατασκευαστή προϊόντων απομόνωσης από δονήσεις με πάνω από 500 υπαλλήλους και ένα τμήμα μηχανικής 100+ ατόμων.Η πιστοποιημένη εγκατάσταση του 2015 παράγει μονωτές συρματόπλεγματος, θωρακιστικά, αποσβεστήρες τριβής, αποσβεστήρες και φίλτρα LC που εξυπηρετούν βιομηχανίες όπως η παραγωγή ημιαγωγών, η οπτική ακρίβειας, η βιομηχανική αυτοματοποίηση, η ναυτιλία,παραγωγή ενέργειαςΜε πελάτες σε περισσότερες από 25 χώρες, η Xi'an Hoan συνδυάζει την κατασκευαστική κλίμακα με την τεχνική υποστήριξη ειδικών εφαρμογών για την παροχή εξατομικευμένων λύσεων απομόνωσης.

Επικοινωνήστε με την ομάδα υποβολής αιτήσεων σήμεραγια να συζητήσετε τις απαιτήσεις απομόνωσης καθαρού δωματίου, κενού ή ακριβούς οργάνωσης ή να ζητήσετε 3D μοντέλα CAD και ανάλυση φυσικής συχνότητας για το JGX-0160D-3.2Α στην ειδική σας αίτηση.
