JGX-0160D-3.2A Απομονωτής κραδασμών συρματόσχοινου Ευρυζωνική εξασθένηση συχνότητας Παγκόσμια τυπική συμμόρφωση Υποστήριξη 3D CAD

JGX-0160D-3.2A Συμπληρωματικός απομονωτής δονήσεων σύρματος ∆ανειακής ευρυζωνικής ανάλυσης εξασθένισης και ενσωμάτωσης ψηφιακού σχεδιασμού

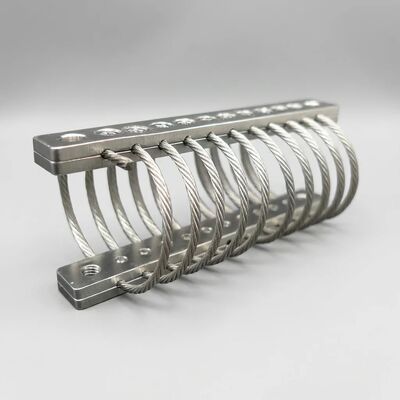

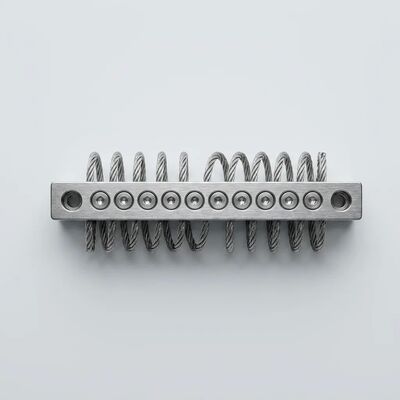

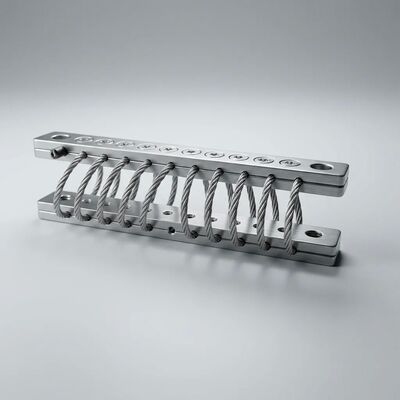

ΗJGX-0160D-3.2Αείναι ένας ακριβής συμπαγής απομονωτής δονήσεων σχοινιών από τη σειρά JGX-0160 της Xi'an Hoan, κατασκευασμένος από καλώδιο 304 από ανοξείδωτο χάλυβα διαμέτρου 1,6 mm, το οποίο είναι τοποθετημένο σε διάταξη 10 βρόχων,που είναι στερεωμένο μεταξύ των ράβδων συμπίεσης από κράμα αλουμινίου 6061-T6Με μέγιστο στατικό φορτίο 3,2 kg και μονάδα βάρους περίπου 0,25 kg, αυτός ο απομονωτής έχει σχεδιαστεί ειδικά για ελαφριά ηλεκτρονικά συστήματα, μονάδες αεροηλεκτρονικής,Συσκευές οπτικών αισθητήρων, καθώς και μεθόδους ακριβούς οργάνωσης, όπου οι βασικές απαιτήσεις είναι η εξασθένιση των ευρυζωνικών δονήσεων, η αναγνωρισμένη συμμόρφωση με τα πρότυπα και η ταχεία ολοκλήρωση του ψηφιακού σχεδιασμού.

Κατανοηση της εξασθένισης της ευρυζωνικής συχνότητας σε απομονωτές συρματόπλεγματος

Αντίθετα με τα συστήματα ελαφρύ-αποσβέστησης με ένα μόνο βαθμό ελευθερίας που παρέχουν αποτελεσματική απομόνωση μόνο πάνω από μια συγκεκριμένη συχνότητα κοπής, οι απομονωτές συρματόπλεγματος επιτυγχάνουνδιάσπαση ενέργειας ευρυζωνικής σύνδεσηςΚάθε ένα από τα JGX-0160D-3 χρησιμοποιεί ένα εντελώς διαφορετικό φυσικό μηχανισμό.Οι 10 βρόχοι του 2Α περιέχουν πολλαπλά νήματα καλωδίου που γλιστράνε μεταξύ τους υπό δυναμική φόρτισηΟ μηχανισμός αυτός λειτουργεί σε ένα εξαιρετικά ευρύ εύρος συχνοτήτων επειδή:

• Προφίλ μη γραμμικής δυσκαμψίας:Η γεωμετρία του συρματόπλεγματος παράγει προοδευτική δυσκαμψία ̇ μαλακή αρχική απόκριση για χαμηλής πλάκας υψηλής συχνότητας απομόνωση, μεταβαίνοντας σε πιο σκληρή συμπεριφορά για γεγονότα χαμηλής συχνότητας μεγάλου πλάτους.Αυτό αποτρέπει την αντανάκλαση αίσθηση αίσθησης που είναι χαρακτηριστική των γραμμικών απομονωτών
• Ενεργοποίηση τριβής σε πολλούς άξονες:Οι δονήσεις σε οποιαδήποτε κατεύθυνση (συμπίεση, κοπή, ρολό ή συνδυασμός) ενεργοποιούν τριβή ράβδου προς ράβδο.παρέχοντας πραγματική αποσβεστική ευρυζωνικής σύνδεσης σε όλους τους άξονες χωρίς να απαιτείται πολλαπλός διακριτικός προσανατολισμός του απομονωτή
• Ανεξάρτητη από τη συχνότητα αποσβεσμού:Η αμβλύνση της τριβής Coulomb είναι εγγενώς ανεξάρτητη από τη συχνότητα, σε αντίθεση με την ελαστική αμβλύνση που μειώνεται σε χαμηλές συχνότητες.2Α διατηρεί > 15% αναλογία αποσβεσμού από την σχεδόν στατική σε υψηλής συχνότητας διέγερση
• Ανταπόκριση που εξαρτάται από το εύρος:Τα υψηλότερα πλάσματα διέγερσης παράγουν μεγαλύτερη μετατόπιση και τριβή των νημάτων, παρέχοντας αναλογικά ισχυρότερη αποσβεστική όταν είναι πιο απαραίτητη

Συμμόρφωση με παγκόσμια βιομηχανικά πρότυπα

Το JGX-0160D-3.2A κατασκευάζεται και δοκιμάζεται σύμφωνα με πρωτόκολλα ευθυγραμμισμένα με διεθνώς αναγνωρισμένα βιομηχανικά και κανονιστικά πρότυπα, εξασφαλίζοντας συνεπή ποιότητα και προβλέψιμη απόδοση:

• Περιβαλλοντική βιωσιμότητα:Επικυρωθεί μέσω δοκιμών έκθεσης σε αλμυρή ομίχλη (ανάλογα με την ASTM B117), αξιολόγησης της ανθεκτικότητας σε υπεριώδη ακτινοβολία (ανάλογα με την ASTM G154) και θερμικού κύκλου σε ολόκληρο τον χώρο λειτουργίας από -40 °C έως +200 °C
• Ειδικότητα για την εκτόξευση και τη δονή:Δοκιμάστηκε με τυποποιημένα προφίλ μηχανικών κρούσεων και ευρυζωνικών δονήσεων για την επαλήθευση της αποτελεσματικότητας της απομόνωσης και της δομικής ακεραιότητας υπό ελεγχόμενες εργαστηριακές συνθήκες
• Ακολουθησιμότητα του υλικού:Πλήρης τεκμηρίωση διαθέσιμη για παρτίδες υλικού από ανοξείδωτο χάλυβα 304 και κράμα αλουμινίου 6061-T6, συμπεριλαμβανομένων πιστοποιητικών δοκιμών εργοστασίου κατόπιν αιτήματος
• Διαχείριση ποιότητας:Παρασκευάστηκε σύμφωνα με το πιστοποιημένο σύστημα διαχείρισης ποιότητας ISO 9001:2015 με τεκμηριωμένη εισερχόμενη επιθεώρηση, επαλήθευση κατά τη διαδικασία και τελική δοκιμή αποδοχής

Έτοιμα για λήψη 3D μοντέλα CAD για απρόσκοπτη ολοκλήρωση σχεδιασμού

Η Xi'an Hoan παρέχει ολοκληρωμένα στοιχεία ψηφιακής μηχανικής για να εξορθολογίσει τη ροή εργασίας ανάπτυξης προϊόντων:

• Βιβλιοθήκη CAD πολλαπλών μορφών:3D μοντέλα διαθέσιμα σε STEP (.stp), IGES (.igs) και native μορφές για SolidWorks, Autodesk Inventor, CATIA και PTC Creo, συμβατά με όλες τις μεγάλες μηχανικές πλατφόρμες CAD
• Διαμορφώσεις:Κάθε πακέτο μοντέλου περιλαμβάνει τοποθετημένο στη βάση, τοποθετημένο στο πλάι και προσανατολισμούς συμπίεσης 45 μοιρών με ακριβή γεωμετρία τρύπας τοποθέτησης και ζώνες καθαρότητας στερέωσης
• Ιδιότητες μάζας:Τα αρχεία CAD περιλαμβάνουν ακριβή βάρος, κέντρο βαρύτητας και δεδομένα στιγμής αδράνειας για τον προϋπολογισμό μάζας σε επίπεδο συστήματος και τη δυναμική ανάλυση
• Ενσωμάτωση συναρμολόγησης:Απλοποιημένες παραλλαγές γεωμετρίας περιβλήματος διαθέσιμες για τις επιδόσεις μεγάλων συναρμολογιών, παράλληλα με λεπτομερή μοντέλα για την κατασκευαστική τεκμηρίωση
• Γεωγραφικό:Τα συνοδευτικά φύλλα προδιαγραφών παρέχουν πλήρη στοιχεία για το υλικό, το φινίρισμα και τις διαστάσεις για την προμήθεια και την τεκμηρίωση ποιότητας

Τεχνικές προδιαγραφές

Υλικό ράβδου τοποθέτησης και επιλογές τελικής επιφάνειας

• Σύνθεση αλουμινίου 6061-T6 με λευκή ανωδίαση (πρότυπο):Ηλεκτρικά μη αγωγός επεξεργασία επιφάνειας που αυξάνει τη σκληρότητα διατηρώντας παράλληλα τη φυσική μεταλλική εμφάνιση.
• Σύνθεση αλουμινίου 6061-T6 με σκληρή ανωδίαση (προαιρετική):Βαθιά σκληρυμένη επιφανειακή στρώση με πιο σκούρα εμφάνιση. Επιλέγεται για εγκαταστάσεις που υπόκεινται σε μηχανική υγρασία, συχνό χειρισμό ή σκληρή έκθεση σε χημικές ουσίες
• Άξονες από ανοξείδωτο χάλυβα (προαιρετικά):Διατίθεται ως εναλλακτική λύση στο αλουμίνιο για εφαρμογές που απαιτούν μέγιστη αντοχή στη διάβρωση, έλεγχο μαγνητικής διαπερατότητας ή συμβατότητα με υφιστάμενες δομές τοποθέτησης από ανοξείδωτο χάλυβα

Βασικά χαρακτηριστικά απόδοσης

• Χωρίς ανατριχίλα ή γήρανση:Η κατασκευή είναι εξ ολοκλήρου μεταλλική και αποτρέπει την ελαστική ελαστικότητα και την οξειδωτική σκληρότητα που πλήττουν τους ελαστομερείς απομονωτές.
• Υψηλή εσωτερική αποσβεστική:Η τριβή μεταξύ των νημάτων παρέχει συνεπή διάσπαση ενέργειας χωρίς διαρροή υγρού, υποβάθμιση της σφραγίδας ή ευαισθησία θερμοκρασίας
• Εξαιρετικά τραχύ:Το καλώδιο από ανοξείδωτο χάλυβα με κατασκευή 7*19 ράβδων αντέχει σε επαναλαμβανόμενα κάμματα χωρίς αποτυχία κόπωσης
• Προστασία όλων των αξόνων:Ένας μεμονωμένος απομονωτής χειρίζεται ταυτόχρονα τις εισροές συμπίεσης, κοπής και ρολ
• Περιβαλλοντικά ανοσοποιητικό:Δεν επηρεάζεται από χημικούς παράγοντες, θαλασσινό νερό, όζον, υπεριώδη ακτινοβολία, υγρασία και αλμυρή ομίχλη
• Συγκεντρωμένο και ελαφρύ:00,25 kg μονάδα βάρους ιδανική για αερομεταφερόμενες, φορητές και περιορισμένες εγκαταστάσεις χώρου

Εφαρμογές

Για την εταιρεία Xi'an Hoan Microwave Co. Ltd.

Η Xi'an Hoan ιδρύθηκε το 2005 και έχει έδρα στο Xi'an της Κίνας, είναι εξειδικευμένος κατασκευαστής λύσεων απομόνωσης από δονήσεις και απορρόφησης ενέργειας.Η εταιρεία απασχολεί πάνω από 500 επαγγελματίες, συμπεριλαμβανομένης μιας ειδικής μηχανικής ομάδας άνω των 100 ειδικών.Λειτουργώντας με πιστοποίηση ISO 9001:2015, η Xi'an Hoan εξυπηρετεί πελάτες σε περισσότερες από 25 χώρες με ένα χαρτοφυλάκιο προϊόντων που περιλαμβάνει απομονωτές συρματόπλεγματος, στερέωμα δονήσεων, αποσβεστήρες τριβής,αποσβεστήρεςΟι λύσεις μας χρησιμοποιούνται σε βιομηχανικά μηχανήματα, ναυτιλιακή μηχανική, ηλεκτροπαραγωγή, σιδηροδρομικά και συστήματα μεταφοράς,Υπηρεσίες εμπορικών κτιρίων.

Επικοινωνήστε με την ομάδα μηχανικών μας σήμερα.για να ζητήσετε 3D μοντέλα CAD, τεχνικά φύλλα δεδομένων ή ειδική σύσκεψη για την εφαρμογή για την ενσωμάτωση του JGX-0160D-3.2A στο επόμενο σχέδιο σας.
