JGX-1598D-557B Πολυάξονας απομονωτής κρούσης με σύρμα σχοινιού με ευέλικτη τοποθέτηση σε διάφορες πλατφόρμες εξοπλισμού

JGX-1598D-557B — Μία πλατφόρμα απομόνωσης, κάθε πρόκληση τοποθέτησης, καλύπτονται και οι έξι άξονες

Οι σχεδιαστές εξοπλισμού αντιμετωπίζουν μια επίμονη ένταση: η λύση απομόνωσης που ταιριάζει στο αποτύπωμα τοποθέτησης ενός μηχανήματος σπάνια προσαρμόζεται καθαρά στο επόμενο. Διαφορετικά σχέδια μπουλονιών, ασύμμετρα φορτία, επιφάνειες στερέωσης υπό γωνία, περιορισμοί μετασκευής παλαιού τύπου—κάθε παραλλαγή απαιτεί παραδοσιακά διαφορετικό αριθμό εξαρτήματος απομόνωσης. ΟJGX-1598D-557BΤο Wire Rope Vibration Isolator το επιλύει με έναδιαμορφώσιμη πλατφόρμα τοποθέτησηςπου υποστηρίζει κάθετο προσανατολισμό από μπάρα σε μπάρα, ράβδο σε πλάκα, κλίση 45° και 90° κατά την παράδοσηεπαληθευμένη απομόνωση 6 βαθμών ελευθερίαςσε κάθε διαμόρφωση.

Ευελιξία τοποθέτησης χωρίς συμβιβασμούς στην απόδοση απομόνωσης

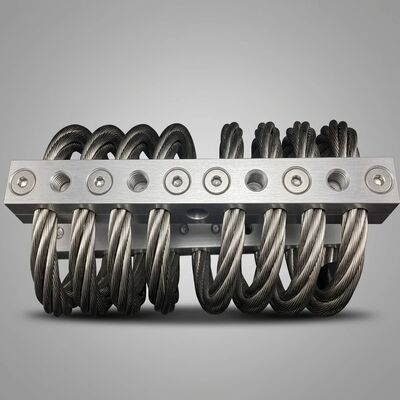

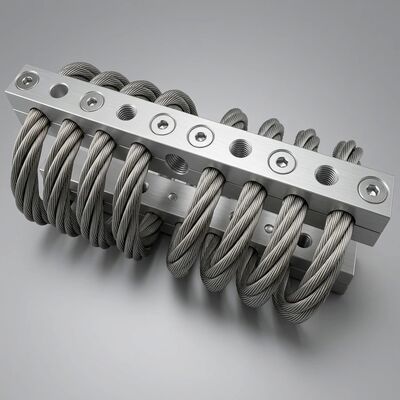

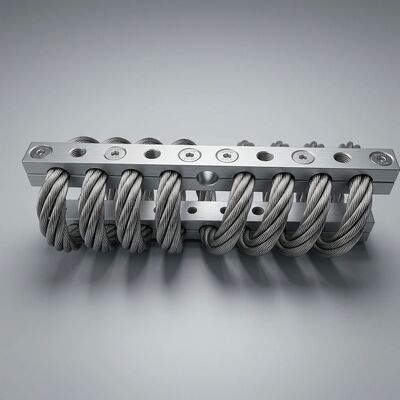

Το JGX-1598D-557B διαχωρίζει τη λειτουργία απομόνωσης από τη διεπαφή τοποθέτησης. Στον πυρήνα του είναι έναΣτοιχείο ελικοειδούς συρματόσχοινου 6 πηνίωνκατασκευασμένο από ανοξείδωτο χάλυβα AISI 304 8,0 mm, που καταλήγει στα δύο άκρα με ράβδους σύσφιξης αλουμινίου 6061-T6. Οι ίδιες οι ράβδοι σύσφιξης χρησιμεύουν ως γενικοί προσαρμογείς στερέωσης: κάθε ράβδος περιέχει υποδοχές με μηχανική ακρίβεια προσανατολισμένες σε πολλαπλές γωνίες, που δέχονται τυπικούς μετρικούς και αυτοκρατορικούς συνδετήρες.

Διαθέσιμες διατάξεις στερέωσης από μια ενιαία πλατφόρμα απομόνωσης:

• Τυπικό μπαρ σε μπαρ:Το πόδι του εξοπλισμού στηρίζεται απευθείας στην επάνω ράβδο σύσφιξης. κάτω μπουλόνια ράβδου στο θεμέλιο ή στο πλαίσιο στήριξης. Η προεπιλεγμένη διάταξη για μηχανήματα νέας κατασκευής όπου και οι δύο επιφάνειες στερέωσης είναι παράλληλες και επίπεδες.
• Προσαρμογέας ράβδου σε πλάκα:Μια επεξεργασμένη πλάκα βάσης βιδώνεται στην κάτω ράβδο σύσφιξης και παρέχει μια διεπαφή που τοποθετείται σε καρφιά. Αυτό μετατρέπει τον μονωτή σε αντικατάσταση σταγόνας για υπάρχουσες ελαστομερείς βάσεις στήριξης χωρίς τροποποίηση της βάσης του εξοπλισμού ή του σχεδίου διάτρησης θεμελίωσης.
• Στερέωση με κλίση 45 μοιρών:Όταν η κύρια διέγερση φθάνει υπό γωνία ως προς την οριζόντια —συνήθης με τους κινητήρες ντίζελ με διάταξη V, τους κεκλιμένους μεταφορείς και τα πακέτα αντλιών με κλίση — ο προσανατολισμός της θυρίδας 45° ευθυγραμμίζει τον κύριο άξονα συμμόρφωσης του απομονωτή με το κυρίαρχο διάνυσμα κραδασμών. Αυτό μεγιστοποιεί την απόδοση απομόνωσης σε σύγκριση με την κάθετη τοποθέτηση.
• Κατακόρυφος προσανατολισμός 90 μοιρών:Για εγκαταστάσεις όπου ο κατακόρυφος χώρος είναι περιορισμένος αλλά υπάρχει οριζόντια απόσταση. Οι ράβδοι σύσφιξης τοποθετούνται κατακόρυφα, διατηρώντας το συνολικό εγκατεστημένο ύψος κάτω από 150 mm διατηρώντας παράλληλα την πλήρη συμμόρφωση πολλαπλών αξόνων.

Κάθε διαμόρφωση διατηρεί την ίδια βαθμολογία φορτίου (80 kg στατικό, 120 kg σοκ ανά βάση) και το ίδιο χαρακτηριστικό απομόνωσης 6-DOF. Οι ΚΑΕ εξοπλισμού μπορούν να τυποποιηθούν σε μία σειρά απομονωτών σε ολόκληρη τη γκάμα προϊόντων τους, μειώνοντας την πολυπλοκότητα των προμηθειών, πληρώνοντας ένα σύνολο δεδομένων απόδοσης και διατηρώντας κοινό απόθεμα ανταλλακτικών.

Επαληθευμένη απόδοση πολλαπλών αξόνων

Η γεωμετρία του ελικοειδούς συρματόσχοινου παρέχει εγγενώς συμμόρφωση προς κάθε κατεύθυνση, αλλά η απόδοση του JGX-1598D-557B ήτανποσοτικά χαρακτηρίζεταικαι στους έξι βαθμούς ελευθερίας μέσω δοκιμών πολλαπλών αξόνων με όργανα:

• Συμπίεση (άξονας Z):Στατική απόκλιση 4-12 mm στο εύρος φορτίου 0-80 kg. Η ακαμψία αυξάνεται μη γραμμικά με την απόκλιση, παρέχοντας μια ήπια αρχική απόκριση για απομόνωση κραδασμών μικρού πλάτους με προοδευτική σταθερή συγκράτηση έναντι κρουσμάτων μεγάλης μετατόπισης.
• Ένταση (αντίστροφη του άξονα Z):Το προφίλ αυλάκωσης της ράβδου σύσφιξης αλληλομανδάλωσης συλλαμβάνει μηχανικά τον τερματισμό του συρματόσχοινου, διατηρώντας τη δομική συνέχεια υπό τις δυνάμεις ανύψωσης. Τα συμβατικά σχέδια μόνο με σύσφιξη κινδυνεύουν να τραβήξουν το σχοινί υπό τάση. Η γεωμετρία αυλακώσεων του JGX-1598D-557B εξαλείφει αυτή τη λειτουργία αστοχίας.
• Διάτμηση (άξονες X και Y):Η πλευρική συμμόρφωση φιλοξενεί στοιχεία οριζόντιας διέγερσης από περιστροφική ανισορροπία, κακή ευθυγράμμιση και σεισμική κίνηση του εδάφους. Η δομή του πηνίου λυγίζει ελαστικά και επιστρέφει στο κέντρο χωρίς υπολειπόμενη μετατόπιση.
• Roll, Pitch, Yaw (περιστροφικά περίπου X, Y, Z):Η διαφορική απόκλιση στο συγκρότημα του πηνίου εξυπηρετεί τη γωνιακή κίνηση, προστατεύοντας τον εξοπλισμό με ανομοιόμορφη κατανομή μάζας ή σημεία στερέωσης εκτός κέντρου από τη μετάδοση κραδασμών στρέψης.

Σε όλους τους άξονες, τοο συντελεστής ενίσχυσης συντονισμού παραμένει κάτω από 3—που σημαίνει ότι ακόμη και όταν η συχνότητα διέγερσης συμπίπτει ακριβώς με τη φυσική συχνότητα του συστήματος, ο απομονωτής δεν μεγεθύνει την είσοδο. Για περιστρεφόμενα μηχανήματα μεταβλητής ταχύτητας που διαπερνούν τον συντονισμό κατά τη διάρκεια κάθε κύκλου start-stop, αυτό το χαρακτηριστικό είναι απαραίτητο για τη μακροπρόθεσμη αξιοπιστία.

Πλεονεκτήματα σε επίπεδο συστήματος μιας τυποποιημένης πλατφόρμας απομόνωσης

Πέρα από τα άμεσα οφέλη απόδοσης, η υιοθέτηση του JGX-1598D-557B σε μια οικογένεια εξοπλισμού δημιουργεί σύνθετα λειτουργικά πλεονεκτήματα:

• Απλοποίηση ανταλλακτικών:Ένας αριθμός ανταλλακτικού απομόνωσης εξυπηρετεί αντλίες, συμπιεστές, γεννήτριες και βοηθητικό εξοπλισμό. Τα καταστήματα συντήρησης διαθέτουν λιγότερα SKU και οι τεχνικοί πεδίου χρειάζονται εξοικείωση με μία μόνο διαδικασία εγκατάστασης.
• Προβλεπόμενη απόδοση:Οι ομάδες μηχανικών πιστοποιούν τα χαρακτηριστικά εκτροπής φορτίου και μεταδοτικότητας του JGX-1598D-557B μία φορά και, στη συνέχεια, εφαρμόζουν τα επικυρωμένα δεδομένα σε όλα τα μελλοντικά σχέδια εξοπλισμού. Κάθε νέο μηχάνημα δεν απαιτεί νέο πρόγραμμα πιστοποίησης απομόνωσης.
• Συμβατότητα μετασκευής:Η επιλογή προσαρμογέα ράβδου σε πλάκα επιτρέπει στο JGX-1598D-557B να αντικαταστήσει παλιές ελαστομερείς βάσεις σε εξοπλισμό εν χρήσει χωρίς να ανοίξει νέες τρύπες θεμελίωσης ή να τροποποιήσει τις βάσεις του εξοπλισμού. Οι ομάδες συντήρησης μπορούν να αναβαθμίσουν την απόδοση της απομόνωσης κατά τη διάρκεια προγραμματισμένων διακοπών χωρίς δομικές τροποποιήσεις.
• Συνοχή παγκόσμιας προσφοράς:Ως προϊόν εξ ολοκλήρου από μέταλλο που κατασκευάζεται σύμφωνα με ελεγχόμενες μεταλλουργικές προδιαγραφές και προδιαγραφές διαστάσεων, το JGX-1598D-557B προσφέρει ίδιες επιδόσεις ανεξάρτητα από την παρτίδα παραγωγής ή τον προορισμό αποστολής. Καμία παραλλαγή ωρίμανσης από παρτίδα σε παρτίδα όπως συμβαίνει με τα χυτά προϊόντα από καουτσούκ.

Πλήρη Τεχνικά Στοιχεία

Όπου η προσέγγιση πλατφόρμας JGX-1598D-557B παρέχει τη μέγιστη τιμή

• Ναυτικά συστήματα μετάδοσης κίνησης:Μια μοναδική διαμόρφωση JGX-1598D-557B απομονώνει τους κύριους κινητήρες πρόωσης, τα κιβώτια ταχυτήτων μείωσης και τα ρουλεμάν άξονα σε μια ολόκληρη κατηγορία σκάφους. Οι προσαρμογείς ράβδου σε πλάκα επιτρέπουν την αντικατάσταση παλαιού τύπου στηρίγματος κατά τη διάρκεια των περιόδων αποβάθρας χωρίς τροποποιήσεις γάστρας.
• Κατανεμημένη Παραγωγή Ενέργειας:Οι γεννήτριες ντίζελ και φυσικού αερίου από 50 kVA έως 500 kVA μοιράζονται την ίδια πλατφόρμα απομόνωσης. Η επιλογή υποδοχής 45 μοιρών βελτιστοποιεί την απομόνωση για κινητήρες V-block όπου η κύρια διέγερση βρίσκεται σε γωνία 45 μοιρών ως προς το επίπεδο ολίσθησης.
• Κυψέλες εργοστασιακού αυτοματισμού:Τα βάθρα ρομπότ, οι βάσεις γερανογέφυρας με επιλογή και τοποθέτηση και οι βάσεις συστήματος όρασης επωφελούνται από τις ίδιες προδιαγραφές απόδοσης απομόνωσης. Οι ομάδες συντήρησης διαθέτουν έναν αριθμό ανταλλακτικών και εφαρμόζουν σταθερές τιμές ροπής εγκατάστασης σε κάθε μηχάνημα στην εγκατάσταση.
• Ατμομηχανή & τροχαίο υλικό:Τα βοηθητικά τροφοδοτικά που τοποθετούνται κάτω από το πλαίσιο, τα πακέτα συμπιεστών HVAC και τα ντουλάπια ηλεκτρονικών έλξης αντέχουν χρόνια φόρτισης κραδασμών λόγω τροχιάς. Η διαμόρφωση ράβδου σε ράβδο με διαμπερείς ράβδους σύσφιξης διατηρεί την προφόρτιση παρά τη συνεχή δόνηση.
• Ηλεκτρονικά αιολικής και ηλιακής ενέργειας:Τα ερμάρια μετατροπέων και τα περιβλήματα μετασχηματιστών σε εγκαταστάσεις ατράκτου και επίγειας τοποθέτησης αντιμετωπίζουν ημερήσιους κύκλους θερμοκρασίας που υπερβαίνουν τους 60°C πλάτος. Το εξολοκλήρου μεταλλικό JGX-1598D-557B διατηρεί σταθερή ακαμψία από το μεσημέρι της ερήμου έως τα μεσάνυχτα χωρίς τη θερμική μετατόπιση που μαστίζει τις ελαστομερείς εναλλακτικές λύσεις.

Επικοινωνήστε με την ομάδα εφαρμογών μας τώραμε τη μάζα του εξοπλισμού σας, το αποτύπωμα τοποθέτησης και την κύρια κατεύθυνση διέγερσης. Θα καθορίσουμε τη βέλτιστη διαμόρφωση JGX-1598D-557B, θα παρέχουμε επικυρωμένα δεδομένα εκτροπής φορτίου για το συγκεκριμένο σημείο λειτουργίας σας και θα παραδώσουμε μια προσφορά εντός μιας εργάσιμης ημέρας.
