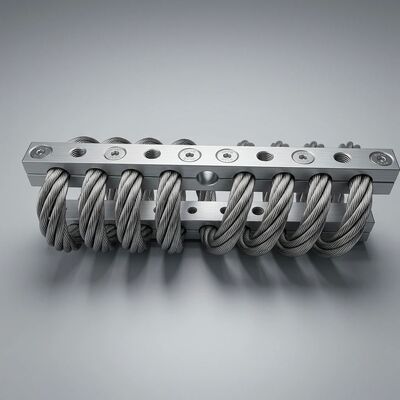

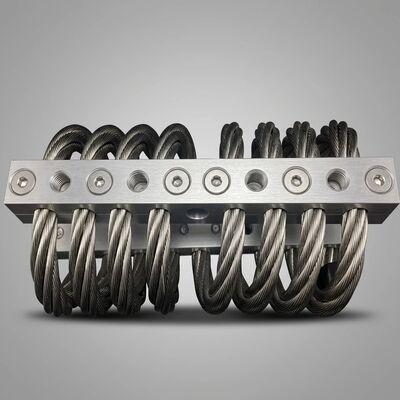

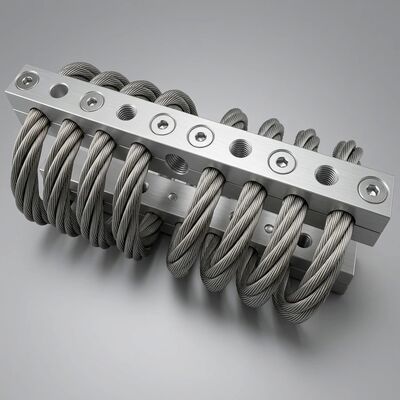

JGX-1598D-557B Ολ-Metal Wire Rope Vibration Isolator High Damping Resonance Suppression για σκληρά περιβάλλοντα

JGX-1598D-557B Τεχνικά σχεδιασμένο για διαρκή λειτουργία σε διαβρωτικά, υψηλής θερμοκρασίας και υψηλής δόνησης περιβάλλοντα

Όταν τα συστατικά της απομόνωσης αποτυγχάνουν, οι συνέπειες κυμαίνονται: απρογραμμάτιστες διακοπές λειτουργίας, επιπλέον ζημιές στον εξοπλισμό, κίνδυνοι για την ασφάλεια και δαπανηρές αντικαταστάσεις έκτακτης ανάγκης.JGX-1598D-557BΤο Wire Rope Vibration Isolator εξαλείφει αυτούς τους κινδύνους μέσω ενόςΟρθολογική δομή από μέταλλοπου δεν μπορούν να υποβαθμιστούν όπως αναπόφευκτα κάνουν τα ελαστομερή και τα υδραυλικά.Σχοινί ατσάλινου χάλυβα AISI 304(διάμετρος 8,0 mm, έλικα διαμόρφωση 6 τροχών) καιΣφραγίδες από κράμα αλουμινίου 6061-T6, κάθε υλικό σε αυτόν τον απομονωτή επιλέχθηκε για αόριστη διάρκεια ζωής σε επιθετικές βιομηχανικές ατμόσφαιρες.

Επιλογή υλικού: Γιατί έχει σημασία κάθε στοιχείο

Ο ανοξείδωτος χάλυβας AISI 304 που χρησιμοποιείται στο συρματόπλεγμα περιέχει 18% χρώμιο και 8% νικέλιο κατά σύνθεση, σχηματίζοντας ένα παθητικό στρώμα οξειδίου του χρώματος που αυτοθεραπεύεται και είναι ανθεκτικό στις τρύπες,διάσπαση διάβρωσηςΑυτή είναι η ίδια οικογένεια κράματος που καθορίζεται για δεξαμενόπλοια χημικών προϊόντων, εξοπλισμό φαρμακευτικής επεξεργασίας,και παράκτιες υποδομές, όπου η βλάβη του υλικού δεν αποτελεί επιλογή..

Τα μπλοκ σφραγίσματος από κράμα αλουμινίου 6061-T6 προσφέρουν εξαιρετική σχέση αντοχής προς βάρος, ενώ συμβάλλουν σε μηδενικό κίνδυνο γαλβανικής διάβρωσης.Ανωδικοποίηση με θειικό οξύΜετά την επεξεργασία, δημιουργείται ένα στρώμα οξειδίου του αλουμινίου 15-25 μm που παρέχει συμπληρωματική προστασία από τη διάβρωση και ηλεκτρική μόνωση μεταξύ του τοποθετημένου εξοπλισμού και της δομής υποστήριξης.Αυτό το διηλεκτρικό φράγμα εμποδίζει τις ροές ρεύματος που θα μπορούσαν διαφορετικά να επιταχύνουν την τοπική διάβρωση στην διεπαφή τοποθέτησης.

Μετά την παρασκευή, ολόκληρη η συλλογή συρματόπλεγματος από ανοξείδωτο χάλυβαΕπεξεργασία ηλεκτροφωτισμούπου απομακρύνει τις επιφανειακές ακαθαρσίες και τα μικρο-φουσκώματα από τη διαδικασία τράβηξης.Η προκύπτουσα γυαλιστερή επιφάνεια ελαχιστοποιεί την προσκόλληση των μολυσματικών και εξαλείφει τους μικροσκοπικούς αυξητές άγχους όπου οι ρωγμές κόπωσης συνήθως ξεκινούν σε μη επεξεργασμένα προϊόντα σύρματος.

Φυσική αποσβέσεως: Πώς το JGX-1598D-557B διαχέει ενέργεια χωρίς να χρησιμοποιεί στοιχεία

Ο μηχανισμός αποσβεσμού στο εσωτερικό του JGX-1598D-557B βασίζεται σεΑμβλύνσεις Coulomb (η ξηρή τριβή)Καθώς η ελικοειδής συρματόσχοινα λωρίδας λυγίζει κάτω από δονήσεις,Οι εκατοντάδες ατομικές ράβδοι AISI 304 μέσα στο σκοινί γλιστρούν μεταξύ τους στα σημεία επαφής τουςΚάθε μικροτρίχωμα μετατρέπει μια μικρή ποσότητα κινητικής ενέργειας σε αμελητέα θερμότητα μέσω της τριβής της επιφάνειας.

Αυτή η διαδικασία, που επαναλαμβάνεται χιλιάδες φορές ανά δευτερόλεπτο σε ολόκληρη τη διατομή του σχοινιού, παράγει έναμετρούμενη αναλογία αποσβεσμού άνω του 18%Η αμβλυντικότητα οφείλεται κυρίως στην εγγενή συμπεριφορά της διεπαφής του υλικού και όχι σε ένα καταναλώσιμο μέσο.ο συντελεστής αποσβεσμού παραμένει σταθερός για δεκαετίες συνεχούς λειτουργίας.

Χαρακτηριστικά επιδόσεων του JGX-1598D-557B:

• Φυσική ζώνη συχνοτήτων:8-12 Hz, ρυθμιζόμενο με τη διακύμανση της υποστηριζόμενης μάζας εντός του περιβλήματος ονομαστικού φορτίου.
• Διαπερατότητα σε συντονισμό:Η αναλογία αποσβέσεως > 18% περιορίζει τον συντελεστή ενίσχυσης συντονισμού, αποτρέποντας την καταστροφική μεγέθυνση που θα συνέβαινε με ελαφρώς αποσβέστερα συστήματα που περνούν από τη φυσική τους συχνότητα.
• Απόδοση απομόνωσης:Όταν η συχνότητα διέγερσης υπερβαίνει περίπου 1,4 φορές την φυσική συχνότητα, η μετάδοση πέφτει κάτω από την μονάδα.
• Δυνατότητα φόρτωσης:Η μη γραμμική καμπύλη δυσκαμψίας εξασφαλίζει προοδευτική αντίσταση.την πρόληψη της σκληρής επαφής μετάλλου με μέταλλο κατά τη διάρκεια συγκρούσεων.

Λειτουργία μηδενικής συντήρησης επικυρωμένη με επιταχυνόμενη δοκιμή ζωής

Για να επαληθευθεί ο ισχυρισμός της JGX-1598D-557B για ανθεκτικότητα χωρίς συντήρηση, οι μονάδες παραγωγής υποβάλλονται σε μια σειρά από δοκιμές επιταχυνόμενης γήρανσης:

• Σπρέι αλατιού ASTM B117:500+ συνεχόμενες ώρες 5% ομίχλης NaCl στους 35°C. Η επιθεώρηση μετά την έκθεση δεν αποκαλύπτει τρύπες, μείωση της διατομής του σύρματος ούτε αλλαγή στο προεγκαταστατικό.Η ηλεκτροφωτισμένη φινίρισμα και λειτουργία μεταλλουργίας AISI 304 όπως έχει σχεδιαστεί.
• Θερμικός κύκλος:1Η μέτρηση του συντελεστή αποσβεσμού και της δυσκαμψίας πριν και μετά από τη μέτρηση δείχνει απόκλιση εντός της ζώνης αβεβαιότητας μέτρησης (± 2%).Δεν ανιχνεύεται χαλάρωση προφόρτωσης συμπίεσης.
• Δονήσεις αντοχής:10 εκατομμύρια κύκλοι με 2 φορές το ονομαστικό φορτίο στα 15 Hz. Η επιθεώρηση μετά τη δοκιμή αποσυναρμολόγησης δείχνει γυαλιστερότητα των επιφανειών επαφής των συρμάτων σύρματος, αλλά μηδενική μετρήσιμη φθορά, ρωγμή κόπωσης ή μόνιμη ρύθμιση.
• Υπερφόρτωση από σοκ:500 επαναλήψεις 3x ονομαστικού στατικού φορτίου που εφαρμόζεται στους άξονες συμπίεσης, έντασης και κοπής.

Τα αποτελέσματα αυτά επιβεβαιώνουν αυτό που προβλέπει η αρχή σχεδιασμού με όλα τα μέταλλα: το JGX-1598D-557B απαιτείχωρίς προγραμματισμένη συντήρηση, χωρίς λίπανση, χωρίς ρύθμιση και χωρίς περιοδική αντικατάστασηγια ολόκληρη τη διάρκεια λειτουργίας του εξοπλισμού που προστατεύει.

Πλήρεις προδιαγραφές απόδοσης

Βιομηχανικοί τομείς στους οποίους το JGX-1598D-557B εξαλείφει τις διακοπές που σχετίζονται με τον απομονωτή

• Πετροχημικές διυλιστικές μονάδες:Συσκευές αντλιών API 610 και κεντροαστραφείς συμπιεστές που λειτουργούν σε επικίνδυνες περιοχές κατηγορίας Ι τμήμα 2.Η ολομεταλλική κατασκευή δεν ενέχει κίνδυνο συσσώρευσης στατικού φορτίου και αντέχει σε περιστασιακές εκτοξεύσεις υδρογονανθράκων χωρίς πρήξιμο ή μαλθακότητα..
• Υποθαλάσσιο και υπεράκτιο εξοπλισμό:Πάνω από τα θύρα γεννήτρια, μονάδες αντλίας ανύψωσης θαλασσινού νερού και συσκευές αντλίας νερού πυρκαγιάς έκτακτης ανάγκης που εκτίθενται σε συνεχείς αλμυρές θαλάσσιες ατμόσφαιρες.Η ηλεκτροφωτισμένη AISI 304 προσφέρει δεκαετίες χωρίς οπή.
• Ορυχεία:Οι τροφοδοσίες εκφόρτωσης του πρωτογενούς θρυμματιστή, οι δονητικές οθόνες και η απομόνωση της SAG, όπου η αθρεπτική σκόνη, το σπρέι νερού και η λειτουργία 24 ώρες το 24ωρο καθιστούν την πρόσβαση στη συντήρηση πρακτική.Η σχεδίαση μηδενικής συντήρησης εξαλείφει τις προγραμματισμένες διακοπές για επιθεώρηση του απομονωτή.
• Παραγωγή πρώτων μετάλλων:Ηλεκτρικοί ανεμιστήρες εξαγωγής καπνού από φούρνο τόξου, μονίμηση συνεχούς ταλάντωσης τροχιάς και μονίμηση κρούσης θερμής κυλίας σε διαρκείς θερμοκρασίες περιβάλλοντος άνω των 100 °C.Κανένα ελαστομερές δεν μπορεί να επιβιώσει σε αυτό το θερμικό περιβάλλον.
• Απολάμωση και επεξεργασία νερού:Απομόνωση αντλίας αντίστροφης όσμωσης υψηλής πίεσης σε ατμόσφαιρες με δόση χλωρίου.Η μεταλλουργία AISI 304 είναι ανθεκτική στην διάσπαση από διάβρωση που προκαλείται από χλωρίδιο σε συγκεντρώσεις πολύ υψηλότερες από εκείνες που παρατηρούνται σε εγκαταστάσεις επεξεργασίας νερού..

Ζητήστε τεχνική υποστήριξη σήμεραγια λεπτομερή χαρακτηριστική της απόκλισης φορτίου, σχέδια 3D του περιτύλιγματος τοποθέτησης ή μια ανταγωνιστική προσφορά για το JGX-1598D-557B.και γεωμετρίες μπλοκ συμπίεσης είναι διαθέσιμα για προγράμματα ολοκλήρωσης OEM.
