JGX-1276D-233B Απομόνωση από δονήσεις με σύρμα 233kg

JGX-1276D-233B Απομονωτής δονήσεων συρματόπλεγματος: χαμηλή κορυφή συντονισμού, μεγάλη προστασία από τα σοκ κάμψης

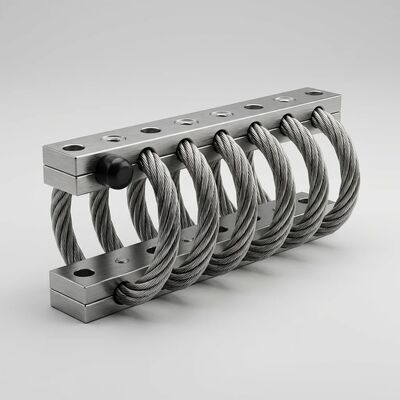

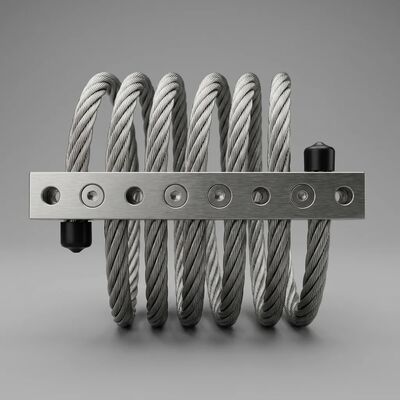

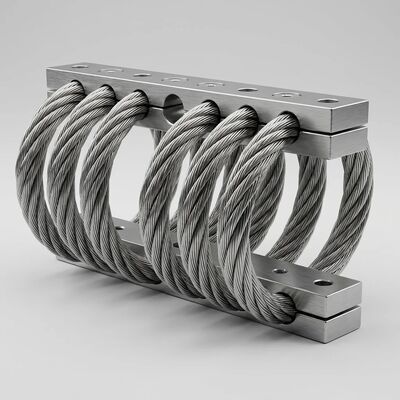

Το JGX-1276D-233B είναι ένας βαρύ φορτωμένος απομονωτής δονήσεων σχοινιών συρματόπλεγματος που έχει σχεδιαστεί για να παρέχει δύο κρίσιμα χαρακτηριστικά απόδοσης που οι συμβατικές στερέωσης αγωνίζονται να επιτύχουν ταυτόχρονα:εξαιρετικά χαμηλή ενίσχυση κορυφής συντονισμού και γενναιόδωρη ικανότητα κάμψης υπό φορτίο κλονισμούΜε σχοινί από ανοξείδωτο χάλυβα διαμέτρου 12,7 mm που σχηματίζεται σε 6 σπείρες ακριβείας και έχει ονομαστική ισχύ για μέγιστο στατικό φορτίο 233 kg,Αυτός ο απομονωτής παρέχει την καλύτερη προστασία στην κατηγορία του για εξοπλισμό που λειτουργεί σε υψηλή δόνηση., περιβάλλοντα υψηλών δονήσεων.

Κατανοώντας την Πύργο Αντίκρουσης: Γιατί έχει σημασία

Κάθε απομονωτής δονήσεων έχει μια φυσική συχνότητα στην οποία αντηχεί.1, 8:1, ή ακόμη υψηλότερη ∆ μετατρέποντας μια μέτρια πηγή δονήσεων σε καταστροφική δύναμη που βλάπτει ευαίσθητο εξοπλισμό.Το JGX-1276D-233B της κατασκευής σχοινί σχοινί ράβδους αντιμετωπίζει θεμελιωδώς αυτό το πρόβλημα μέσω της μη γραμμικής δυσκαμψίας και τα χαρακτηριστικά αποσβεσμού τριβής:

• Εμφάνιση αντίστασης κάτω από 3:1:Σε αντίθεση με τα γραμμικά συστήματα αποσβεστήρα ελαστικών που παρουσιάζουν απότομες κορυφές συντονισμού,Η προοδευτική καμπύλη δυσκαμψίας του JGX-1276D-233B και η τριβή Coulomb μεταξύ των νημάτων συνδυάζονται για να ισοπεδώσουν την καμπύλη διαπερατότηταςΣτην φυσική συχνότητα του απομονωτή, η ενίσχυση διατηρείται κάτω από 3:1, σε σύγκριση με 5-10:1 για τυπικά ελαστομερή στερεώματα ισοδύναμου φορτίου.
• Διάσπαση ενέργειας ευρυζωνικής σύνδεσης:Καθώς το σύρμα εκτρέφεται, τα μεμονωμένα νήματα τρίβονται μεταξύ τους σε χιλιάδες σημεία μικροεπίδρασης.Αυτός ο μηχανισμός κατανεμημένης τριβής μετατρέπει την κινητική ενέργεια των δονήσεων σε αμελητέα θερμότητα σε ευρύ φάσμα συχνοτήτων (10 Hz έως 2000+ Hz), εξαλείφοντας την αποτελεσματικότητα στενής ζώνης που πλήττει τις λύσεις με συντονισμένη μάζα και ιξώδες αποσβεστήρα.
• Καμία ενίσχυση σε υψηλή συχνότητα:Πάνω από τη συχνότητα απομόνωσης, η καμπύλη μεταδοτικότητας πέφτει απότομα και συνεχίζει να μειώνεται.και χωρίς υψηλής συχνότητας διαβαθμισμένες δονήσεις, οι οποίες συνήθως εμφανίζονται στους απομονωτές ελαστικών κυλίνδρων όταν διεγείρονται σε αρμονικές της φυσικής τους συχνότητας.

Μεγάλη ικανότητα κάμψης: Επιβίωση από το απρόσμενο

Η προστασία του εξοπλισμού καθορίζεται τελικά από το πώς ένας απομονωτής λειτουργεί υπό ακραίες συνθήκες, όχι από την ονομαστική λειτουργία.Η μεγάλη ικανότητα κάμψης του JGX-1276D-233B εξασφαλίζει την επιβίωση κατά τη διάρκεια των χειρότερων συγκρούσεων.:

• Μέχρι 40% κάμψη χωρίς ζημιά:Η έλικα του σύρματος μπορεί να συμπιέσει ή να επεκταθεί κατά 40% του ονομαστικού ύψους του απομονωτή χωρίς μόνιμη παραμόρφωση.Αυτή η γενναιόδωρη απόσταση ταξιδιού απορροφά την ενέργεια της πρόσκρουσης σταδιακά αντί να την μεταδίδει απότομα στο πλαίσιο του εξοπλισμού..
• Προοδευτική καμπύλη κάμψης φορτίου:Καθώς η εκτροπή αυξάνεται, τα νήματα του σύρματος τεντώνουν προοδευτικά και εμπλέκονται, δημιουργώντας μια αντίδραση δυσκαμψίας που φυσικά περιορίζει τη μέγιστη κίνηση. This inherent snubbing behavior prevents hard bottoming-out that would otherwise transmit a secondary shock pulse to the payload—a critical safety feature for fragile electronics and precision instruments.
• Πολυδιάστατη απορρόφηση κρούσεων:Σε αντίθεση με τους μονοάξονες αποσβέστες που προστατεύουν μόνο σε μία κατεύθυνση, η ελικοειδής γεωμετρία του JGX-1276D-233B παρέχει μεγάλη ικανότητα κάμψης ταυτόχρονα σε συμπίεση, ένταση και κοπή / ρολό.Ένα μόνο καλώδιο χειρίζεται τα σοκ από κάθε κατεύθυνση, απλοποιώντας τον σχεδιασμό του συστήματος και μειώνοντας τον συνολικό αριθμό των απαιτούμενων απομονωτών.
• Επαναλαμβανόμενη απόδοση μετά από υπερφόρτωση:Οι απομονωτές συρματόπλεγματος ανακτούν την αρχική τους γεωμετρία και τα χαρακτηριστικά αποσβεστικής λειτουργίας μετά από συγκρούσεις που θα συμπίεζαν μόνιμα, θα έσχισαν ή θα αποπλανούσαν τα ελαστομερή στερεώματα.Αυτή η επαναληψιμότητα είναι ουσιώδης για εφαρμογές που υπόκεινται σε επαναλαμβανόμενα φορτία συγκρούσεων, από τις συγκρούσεις των σιδηροδρομικών ζεύξεων έως την ανάκαμψη του τυπογραφικού σταθμού έως το χτύπημα κύματος σε εξοπλισμό πλοίου..

Τεχνικές προδιαγραφές

Άξονες τοποθέτησης: Υλικό και επεξεργασία επιφάνειας

Η JGX-1276D-233B είναι διαθέσιμη με δύο υλικά ράβδου τοποθέτησης για να ταιριάζει σε διαφορετικές απαιτήσεις εφαρμογής.και η επιλογή της σωστής διαμόρφωσης εξασφαλίζει βέλτιστες μακροπρόθεσμες επιδόσεις.

Επιλογές υλικών:

• Άξονες από ανοξείδωτο χάλυβα:Η μέγιστη αντοχή στη διάβρωση και η δομική αντοχή. Συνιστάται για εγκαταστάσεις εξωτερικού, θαλάσσια περιβάλλοντα και βαριά βιομηχανικά περιβάλλοντα όπου οι ράβδοι στερέωσης μπορεί να εκτίθενται στις καιρικές συνθήκες,αλατιστικό σπρέιΟι άξονες μπαρ παρέχουν επίσης την υψηλότερη κατακράτηση δύναμης συμπίεσης κατά τη διάρκεια δεκαετιών υπηρεσίας.
• Άλλα από τα παρακάτω:Ελαφριά εναλλακτική λύση με εξαιρετική αναλογία αντοχής/βαρύτητας.και μεταφορικά συστήματα.

Επιλογή επεξεργασίας επιφάνειας για ράβδους αλουμινίου:

• Λευκή ανωδίαση:Η τυποποιημένη επεξεργασία επιφάνειας που ενισχύει τη φυσική σκληρότητα του αλουμινίου, διατηρώντας παράλληλα την μεταλλική του εμφάνιση.Κατάλληλο για γενικά βιομηχανικά περιβάλλοντα με κανονικές συνθήκες υγρασίας και θερμοκρασίαςΠαρέχει αποτελεσματική προστασία από την οξείδωση της επιφάνειας και τη μικρή συσκότιση.
• Δύσκολη ανωδίαση:Μια ειδική επεξεργασία που δημιουργεί ένα πολύ παχύτερο και σκληρότερο στρώμα οξειδίου στην επιφάνεια του αλουμινίου.καθιστώντας την την προτιμώμενη επιλογή για εγκαταστάσεις που υπόκεινται σε θραυστική σκόνη, συχνή χειρισμός ή μηχανική επαφή κατά τη διάρκεια των εργασιών συντήρησης του εξοπλισμού.

Βασικά χαρακτηριστικά των απομονωτών συρματόπλεγματος WNRLN

• Χωρίς γήρανση ή γήρανση σε όλη τη διάρκεια ζωής.
• Υψηλή εσωτερική αποσβεστική χωρίς εξάρτηση από υγρό ή αέριο
• Εξαιρετικά ευρύ εύρος θερμοκρασίας λειτουργίας (-70°C έως +260°C)
• Ευρεία ποικιλία διαμορφώσεων τοποθέτησης και επιλογών τοποθέτησης
• Γρήγορη και οικονομική κατασκευή πρωτοτύπων για ειδικές προδιαγραφές
• Εξαιρετικά ανθεκτική κατασκευή με διάρκεια ζωής δεκαετιών
• Εξαιρετική συνδυασμένη απομόνωση από τα σοκ και τις δονήσεις σε μία μονάδα
• Δεν επηρεάζεται από χημικούς παράγοντες, θαλασσινό νερό, όζον, υπεριώδεις ακτίνες και βιομηχανικούς διαλύτες

Εφαρμογές που απαιτούν χαμηλό ηχείο και υψηλή κάμψη

• Σημική απομόνωση για κρίσιμες υποδομές:Προστατέψτε τα ράφια των διακομιστών, τα ντουλάπια επικοινωνιών και τα συστήματα ηλεκτρικής ενέργειας έκτακτης ανάγκης σε περιοχές με κίνδυνο σεισμών.Η μεγάλη ικανότητα κάμψης φιλοξενεί σεισμική μετατόπιση, ενώ η χαμηλή αντηχητική ενίσχυση αποτρέπει τη βλάβη του εξοπλισμού κατά την κίνηση εδάφους χαμηλής συχνότητας.
• Κινητή γεννήτρια και συστάματα αντλιών:Απομόνωση των γεννήτριων ντίζελ που τοποθετούνται σε ρυμουλκούμενα, των υδραυλικών μονάδων ισχύος και των κινητών συστημάτων αντλιών από τα σοκ και τις δονήσεις που προκαλούνται από το δρόμο κατά τη διάρκεια της μεταφοράς,ενώ παρέχει σταθερή τοποθέτηση κατά τη διάρκεια σταθερής λειτουργίας.
• Σιδηροδρομική σήμανση και εξοπλισμός παραίθριων γραμμών:Προστατεύει ευαίσθητους αναμεταδιδαστές σηματοδότησης, μετρητές αξόνων και κόμβους επικοινωνίας από τις συνδυασμένες επιπτώσεις των δονήσεων κατά την διέλευση του τρένου, της πρόσκρουσης των σιδηροτροχιών και της σοκ φόρτωσης του οχήματος συντήρησης.
• Εργαλεία βαριάς βιομηχανίας:Απομονώστε μεγάλα τυποποιητικά, σφυρηλατητικά σφυρί και συντρίμμια όπου κάθε κύκλος λειτουργίας παράγει έναν παλμό σοκ υψηλής ενέργειας.Η χαμηλή αντηχητική ενίσχυση εμποδίζει τον ίδιο τον απομονωτή να γίνει ενισχυτής δονήσεων σε συγκεκριμένες ταχύτητες λειτουργίας.
• Συστήματα κλιματισμού και ψύξης σε ανυψωμένες κατασκευές:Όταν οι ψυκτικοί μηχανισμοί και οι μονάδες επεξεργασίας αέρα είναι εγκατεστημένοι στις στέγες ή στα πατώματα των μεσαίων ορόφων, οι δονήσεις που προκαλούνται από τη δομή μπορούν να προκαλέσουν συντονισμό του κτιρίου.Το JGX-1276D-233B του ευρέος φάσματος αμβλύνσεων εμποδίζει αυτό, ενώ φιλοξενεί τον άνεμο που προκαλείται από την κλίση και τη θερμική επέκταση κίνηση.
• Εξοπλισμός θαλάσσιων σκαφών και υπεράκτιων πλατφορμών:Προστατεύει τα ηλεκτρονικά συστήματα πλοήγησης, τα συστήματα ραντάρ και τους μηχανικούς εξοπλισμούς από το συνδυασμένο σοκ του χτυπήματος κύματος, της καβιτάσης της έλικας,και δονήσεις του κινητήρα, όταν η ταυτόχρονη μεγάλη κάμψη και ο χαμηλός συντονισμός δεν είναι διαπραγματεύσιμες για την αξιοπιστία της λειτουργίας.

Σύγκριση επιδόσεων: Σύρματα σύρματος έναντι συμβατικών απομονωτών

Διασφάλιση ποιότητας και δοκιμές

Κάθε JGX-1276D-233B υποβάλλεται σε 100% επαλήθευση διαστάσεων και δοκιμή δυναμικής παρτίδας δείγματος σε ηλεκτροδυναμικό τραπέζι αναταραχής.τα χαρακτηριστικά φόρτωσης και εκτροπή μετρούνται σε πολλαπλά επίπεδα συμπίεσης για να επιβεβαιωθεί η συμμόρφωση με τη ονομαστική χωρητικότηταΌλη η κατασκευή πραγματοποιείται σύμφωνα με την πιστοποιημένη διαχείριση ποιότητας ISO 9001:2015 με πλήρη ιχνηλασιμότητα παρτίδας υλικού από το ακατέργαστο καλώδιο σχοινιού μέχρι τον τελικό απομονωτή.

Πληροφορίες εταιρείας

Η WNRLN είναι επαγγελματίας κατασκευαστής απομονωτών δονήσεων και στερεών, παρέχοντας υψηλής ποιότητας λύσεις απορρόφησης ενέργειας και απομόνωσης δονήσεων για βιομηχανικά, εμπορικά,και εφαρμογές βαρέος εξοπλισμούΗ γκάμα προϊόντων μας καλύπτει μονωτές συρματόπλεγματος, θωρακιστικά, αποσβεστήρες τριβής, αποσβεστήρες και συναφή εξαρτήματα.

Με δεκαετίες μηχανικής εμπειρίας, εξυπηρετούμε πελάτες σε εγχώριες και διεθνείς αγορές για εφαρμογές σε κινητήρες, ανεμιστήρες, συμπιεστές, αντλίες, ανελκυστήρες, χημικό εξοπλισμό,σιδηροδρομικά συστήματα, μηχανικός εξοπλισμός, κατασκευές μεγάλης κλίμακας, παραγωγή ενέργειας και θαλάσσια σκάφη.Η εσωτερική ομάδα μηχανικών μας παρέχει υπηρεσίες ταχείας κατασκευής πρωτοτύπων και προσαρμοσμένου σχεδιασμού για την κάλυψη ειδικών απαιτήσεων του έργου.

Επικοινωνήστε μαζί μας σήμερα για να ανακαλύψετε πώς οι λύσεις απομόνωσης από δονήσεις μπορούν να βελτιώσουν την αξιοπιστία και τη διάρκεια ζωής του εξοπλισμού σας.Επικοινωνήστε με έναν από τους εξουσιοδοτημένους αντιπροσώπους μας για τοπική τεχνική υποστήριξη και ταχεία παράδοση.

Επικοινωνήστε με την ομάδα μηχανικών εφαρμογών μας για να συζητήσετε τις συγκεκριμένες απαιτήσεις απομόνωσης από κραδασμούς και κραδασμούς.και περιβάλλον συγκρούσεων/δονημάτων για προσαρμοσμένη σύσταση και ανάλυση μεταδοτικότητας.
