JGX-0958D-138A Πλήρως μεταλλικός απομονωτής δονήσεων συρματόπλεγματος με υψηλό στατικό φορτίο

JGX-0958D-138A Πλήρως μεταλλικός απομονωτής δονήσεων με σύρμα

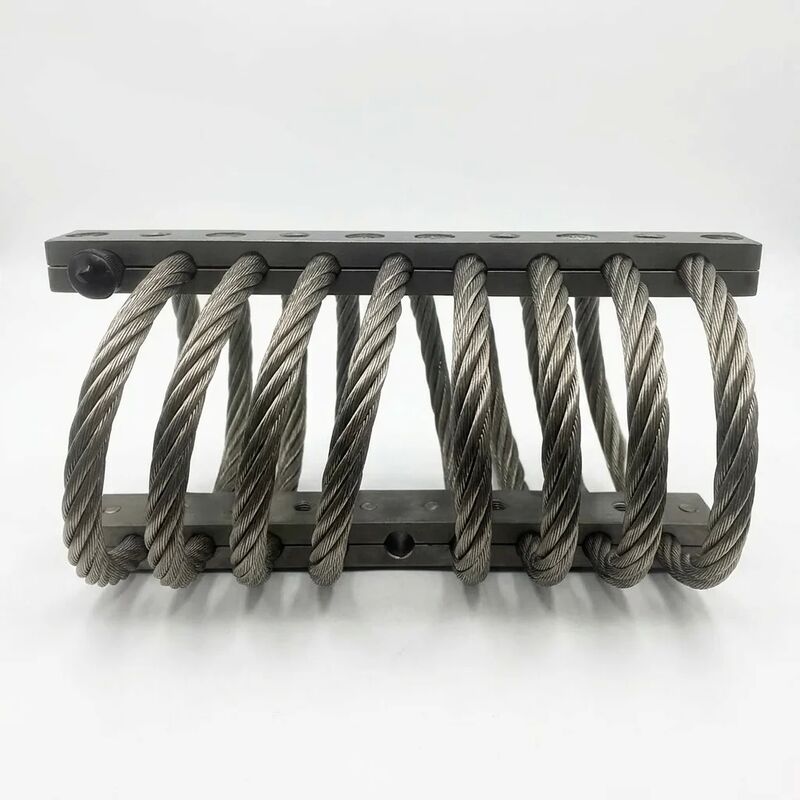

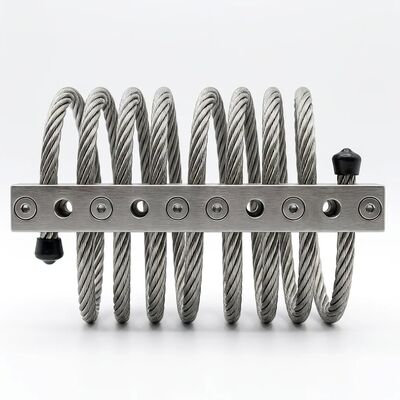

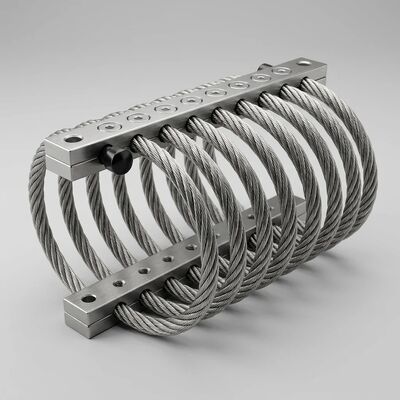

Το JGX-0958D-138A είναι ένας βαρύ φορτίο ολομεταλλικός απομονωτής δονήσεων σχοινιών σύρμας που έχει σχεδιαστεί για να παρέχει αξιόπιστη προστασία από τα σοκ και τις δονήσεις στα πιο απαιτητικά βιομηχανικά περιβάλλοντα του κόσμου.Με 9σχοινί ατσάλινου χάλυβα διαμέτρου 0,5 mm που περιστρέφεται μέσα από 8 σπείρες με ακριβή σχήμα και είναι στερεωμένο με ράβδους σφραγίσματος υψηλής αντοχής από κράμα αλουμινίου,Αυτός ο απομονωτής μπορεί να αντέξει ένα μέγιστο στατικό φορτίο 138 kg ανά στερέωμα, διατηρώντας παράλληλα ένα εξαιρετικά συμπαγές αποτύπωμα..

Γιατί έχει σημασία η κατασκευή από μέταλλο

Σε αντίθεση με τα συμβατικά ελαστικό ή ελαστομερή στερεώματα που υποβαθμίζονται με την πάροδο του χρόνου, το JGX-0958D-138A δεν περιέχει οργανικά υλικά.Κάθε συστατικό, από την έλικα του σχοινιού μέχρι τις ράβδους, είναι από μέταλλο.Αυτό σημαίνει:

• Μηδενική αναταραχή ή γήρανση:Χωρίς κόπωση υλικού, χωρίς συμπίεση και χωρίς σκληρύνωση μετά από χρόνια συνεχούς λειτουργίας.
• Ανεκτικότητα σε ακραίες θερμοκρασίες:Δραστηριότητα από -70 °C έως +260 °C χωρίς καμία αλλαγή στα χαρακτηριστικά αποσβεστικής λειτουργίας.
• Χημική ανοσία:Δεν επηρεάζεται από υδραυλικά υγρά, καύσιμα, λιπαντικά, όζον, υπεριώδη ακτινοβολία, αλατιούχο ψεκασμό και βιομηχανικά καθαριστικά·
• Συνδυασμός ακτινοβολίας και κενού:Η ολομεταλλική δομή αντέχει σε περιβάλλοντα όπου τα πολυμερή εξάγουν αέρια ή γίνονται εύθραυστα, καθιστώντας την κατάλληλη για θαλάμους κενού και εφαρμογές σε μεγάλο υψόμετρο.

Υψηλή στατική χωρητικότητα φορτίου σε συμπαγή μορφή

Με αριθμό στατικού φορτίου 138 kg ανά στερέωμα από μια ενιαία συμπαγή μονάδα, το JGX-0958D-138A προσφέρει εξαιρετική αναλογία φορτίου προς μέγεθος.μείωση της πολυπλοκότητας του συστήματοςΗ γεωμετρία των 8 περιστροφών κατανέμει ομοιόμορφα τα φορτία συμπίεσης, έλξης και κοπής σε όλα τα νήματα σύρματος, εξασφαλίζοντας συνεπή απόδοση υπό συνθήκες φορτίου πολλών άξων.

Τα δυναμικά φορτία έως 70 kg απομακρύνονται αποτελεσματικά μέσω του μηχανισμού διάσπασης ενέργειας με βάση την τριβή που είναι εγγενής στο σύρμα με ράβδο: καθώς ο απομονωτής εκτρέπεται,Τα μεμονωμένα νήματα τρίβονται μεταξύ τους., μετατρέποντας την κινητική ενέργεια δονήσεων σε αμελητέα θερμότητα χωρίς να απαιτείται κανένα υγρό, αέριο ή εξωτερική πηγή ενέργειας.

Κατασκευασμένο για σκληρές συνθήκες λειτουργίας

Επιλογές διαμόρφωσης της μπάρας τοποθέτησης

Το JGX-0958D-138A διατίθεται με δύο υλικά ράβδου τοποθέτησης για να ταιριάζει σε διαφορετικές απαιτήσεις εφαρμογής:

• Άξονες από ανοξείδωτο χάλυβα:Συστήνεται για υπεράκτιες πλατφόρμες, θαλάσσια σκάφη, εργοστάσια επεξεργασίας χημικών ουσιών και υπαίθριες εγκαταστάσεις με παρατεταμένη έκθεση σε καιρικές συνθήκες.
• Άλλα από τα παρακάτω:Ελαφριά εναλλακτική με εξαιρετική αναλογία δύναμης προς βάρος.Διατίθεται με λευκή ανωδίαση για γενική βιομηχανική χρήση ή σκληρή ανωδίαση για βελτιωμένη σκληρότητα της επιφάνειας και αντοχή στην φθορά σε περιβάλλοντα υψηλής υγρασίας.

Τυπικές βιομηχανικές εφαρμογές

Το JGX-0958D-138A υπερέχει σε βαριά βιομηχανικά περιβάλλοντα όπου η αξιοπιστία του εξοπλισμού επηρεάζει άμεσα τον χρόνο λειτουργίας:

• Συστήματα HVAC και συμπίεσης:Απομονώστε τους μεγάλους φυγοκεντρικούς ψυκτικούς μηχανισμούς, τους συμπυκνωτές και τις μονάδες επεξεργασίας αέρα από τις δομές των κτιρίων για να αποφευχθεί η μετάδοση των δονήσεων και η κτιστική κόπωση.
• Εξοπλισμός παραγωγής ενέργειας:Προστατεύστε τα γεννήτρια, τα βοηθητικά συστήματα των τουρμπίνων και τα ντουλάπια διακόπτη από τις αυτοπροωθημένες δονήσεις και τα εξωτερικά σεισμικά φαινόμενα.
• Εργαλεία βαρέων μηχανημάτων και πρέσες:Μειώστε τις μεταδιδόμενες δυνάμεις από τα τυπογραφεία, τις μηχανές εμβολιασμού και τα κέντρα επεξεργασίας CNC στα εργοστάσια και τους παρακείμενους εξοπλισμούς ακριβείας.
• Εξοπλισμός εξόρυξης και ορυχείων:Αντιστέκεται στην τριβή σκόνης, στην υγρασία και στο συνεχές φόρτωμα από κραδασμούς σε δονητικές οθόνες, συντρίμμια και συστήματα μεταφοράς.
• Σιδηρόδρομοι και μεταφορές:Απομονώστε τα ντουλάπια σηματοδότησης στο πλάι της γραμμής, τα περιβλήματα ηλεκτρονικών συσκευών και τα υπογείεια από τις δονήσεις και τις συγκρούσεις που προκαλούνται από τις σιδηροτροχιές.
• Συστήματα υπεράκτιας και θαλάσσιας χρήσης:Προστατεύει τα ηλεκτρονικά συστήματα πλοήγησης, τα ράφια επικοινωνίας και τα μηχανικά συστήματα στα εμπορικά πλοία και τις υπεράκτιες πλατφόρμες από την κίνηση που προκαλείται από τα κύματα και τις δονήσεις του κινητήρα.
• Βιομηχανικοί σταθμοί αντλίας:Ατμοσφαιρικές δονήσεις από μεγάλες φυγοκεντρικές και εναλλασσόμενες αντλίες στην επεξεργασία νερού, σε αγωγούς πετρελαίου και φυσικού αερίου και σε εφαρμογές μεταφοράς χημικών ουσιών.

Πλεονεκτήματα απόδοσης έναντι ελαστομερικών στερεών

• Προβλέψιμη διάρκεια ζωής χωρίς υποβάθμιση:Ενώ τα ελαστικά στερεώματα ακολουθούν μια σταδιακή καμπύλη υποβάθμισης μαλακώματος και μετά σκληρότητας που απαιτεί περιοδική αντικατάσταση, το JGX-0958D-138A διατηρεί σταθερή δυσκαμψία και συντελεστές αποσβεσμού επ' αόριστον.
• Δεν απαιτείται περιβαλλοντική σφραγίδα:Αντίθετα με τους αποσβεστήρες γεμάτους υγρό που διατρέχουν κίνδυνο διαρροής, ή τα ελαστομερή που απαιτούν προστατευτικές μπότες ενάντια στις υπεριώδεις ακτινοβολίες και τα χημικά, το ολομεταλλικό σχέδιο είναι εγγενώς ανοσοποιημένο από την επίθεση του περιβάλλοντος.
• Αποτελεσματικότητα ευρείας συχνότητας:Τα χαρακτηριστικά μη γραμμικής δυσκαμψίας του σύρματος παρέχουν αποτελεσματική απομόνωση σε ένα ευρύτερο φάσμα συχνοτήτων σε σύγκριση με τα γραμμικά ελαστικά στερεώματα,συμπεριλαμβανομένης της εξασθένισης του θορύβου υψηλής συχνότητας που προκαλείται από τη δομή.
• Αντίσταση στη φωτιά:Η κατασκευή με όλα τα μέταλλα εξαλείφει το φορτίο πυρκαγιάς και τον τοξικό καπνό που σχετίζονται με την καύση των ελαστικών στερεών, ένα κρίσιμο ζήτημα ασφάλειας για κλειστούς χώρους μηχανών και εφαρμογές σήραγγας.

Ταχεία δημιουργία πρωτοτύπων και προσαρμογή

Χρειάζεστε μια παραλλαγή με διαφορετικές κατηγορίες φορτίου, αριθμούς περιστροφών ή μοτίβα τρυπών τοποθέτησης; Η εσωτερική ομάδα μηχανικών μας μπορεί να τροποποιήσει το σχέδιο της σειράς JGX-0958 για να ταιριάζει με τις ακριβείς προδιαγραφές σας.Με δυνατότητες ταχείας κατασκευής πρωτοτύπων, οι εξατομικευμένες διαμορφώσεις μπορούν να δειγματοληφθούν εντός 2-3 εβδομάδων, επιτρέποντας την ταχεία ολοκλήρωση του έργου χωρίς να συμβιβάζεται η αυστηρότητα της επικύρωσης.

Διασφάλιση ποιότητας

Κάθε μονάδα JGX-0958D-138A υποβάλλεται σε 100% διαμετρική επιθεώρηση και δειγματοληπτική δυναμική δοκιμή παρτίδας πριν από την αποστολή.Πιστοποιημένα συστήματα διαχείρισης της ποιότητας του 2015 με πλήρη ιχνηλασιμότητα υλικού από το ακατέργαστο σπείρωμα σχοινίτος μέχρι τον τελικό απομονωτή.

Επικοινωνήστε με την ομάδα μηχανικών εφαρμογών μας σήμερα για να συζητήσετε τις απαιτήσεις απομόνωσης από δονήσεις ή να ζητήσετε ένα τεχνικό δελτίο δεδομένων με καμπύλες κάμψης φορτίου για την συγκεκριμένη διαμόρφωση φορτίου σας.
