JGX-0956D-104A Προνομιακός απομονωτής δονήσεων συρματόπλεγματος για βιομηχανικά μηχανήματα

JGX-0956D-104A Απομόνωση δονήσεων από σύρμα ∆ημιουργία υλικών και ακουστική απόδοση

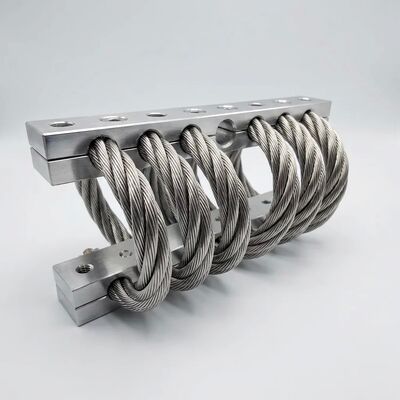

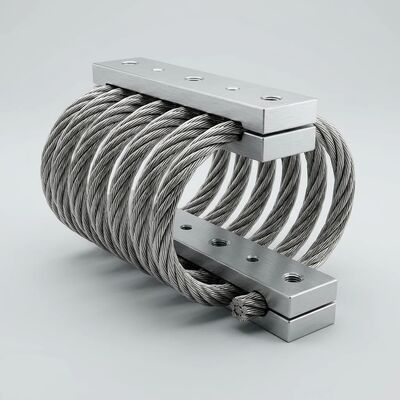

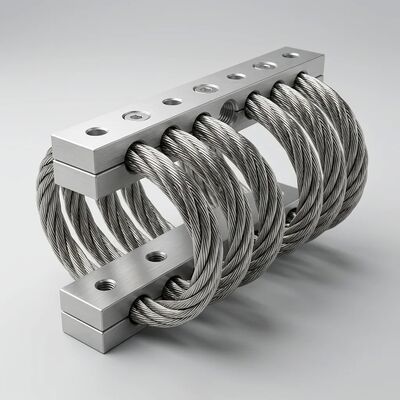

Το JGX-0956D-104A συνδυάζει υψηλής ποιότητας μεταλλουργία με προηγμένη φυσική δονήσεων για να παρέχει εξαιρετικό έλεγχο συντονισμού και μείωση θορύβου για βιομηχανικά μηχανήματα.4mm diameter 304 stainless steel wire rope—constructed in a 7*19 strand configuration with regular right-hand lay—is helically wound through 10 continuous loops and clamped between two 6061-T6 aluminum alloy blocks with 25-30μm hard anodized surfaces.

Η μεταλλουργία υλικών και η αλυσίδα ποιότητας

Μεταλλουργία συρματόπλεγματος:Η κατασκευή 7*19 (7 νήματα, το καθένα που περιέχει 19 μεμονωμένα καλώδια) παρέχει μια βέλτιστη ισορροπία ευελιξίας και αντοχής κατά την κόπωση.Κάθε καλώδιο είναι φτιαγμένο με ψυχρή έλξη από αυστενίτικο ανοξείδωτο χάλυβα UNS S30400 με ελάχιστη αντοχή σε τράβηξη 1570 MPaΗ επεξεργασία ψευδαργύρου-φωσφοποίησης, που εφαρμόζεται μετά την παραγωγή, δημιουργεί μια μικροκρυσταλλική επικάλυψη φωσφορικών υλών, η οποία εξυπηρετεί διττούς σκοπούς:μείωση του συντελεστή τριβής μεταξύ των νημάτων για συνεπή συμπεριφορά αποσβέσεως Coulomb, και παρέχει ένα θυσιαστικό φραγμό διάβρωσης που συμπληρώνει την εγγενή παθητικότητα του υποστρώματος 304 ανοξείδωτου χάλυβα.

Μηχανική Αλουμινίου:Τα μπλοκ στερέωσης 6061-T6 (σχεδόν 12 mm πάχους το καθένα,Η μέθοδος αυτή χρησιμοποιείται για την ανάλυση των επιπτώσεων των επιπτώσεων της αλκοολικής αλκοολικής αλκοολικής αλκοολικής αλκοολικής αλκοολικής αλκοολικής αλκοολικής αλκοολικής αλκοολικής αλκοολικής αλκοολικής αλκοολικής αλκοόλ.. Subsequent hard anodizing per MIL-A-8625 Type III produces a 25-30μm oxide layer with surface hardness exceeding 400 HV—comparable to case-hardened tool steel—providing both electrical isolation (dielectric strength >800V) and corrosion resistance exceeding 1000 hours in neutral salt spray per ASTM B117.

Πλήρης ιχνηλασιμότητα:Κάθε JGX-0956D-104A διαθέτει ιχνηλασιμότητα σε επίπεδο παρτίδας που συνδέει τον τελικό απομονωτή με τα πιστοποιητικά εργοστασίου πρώτων υλών.επαλήθευση των μηχανικών ιδιοτήτων (δύναμη απόδοσης, αντοχή στη τράβηξη, επιμήκυνση) και δοκιμές διασφαιρικής διάβρωσης (ASTM A262 Practice E) είναι τεκμηριωμένες και διαθέσιμες κατόπιν αιτήματος.

Ακουστική και αντηχική απόδοση

Uncontrolled machinery vibration manifests as both structural fatigue and airborne noise—two problems the JGX-0956D-104A addresses simultaneously through its non-linear stiffness and hysteresis damping characteristics:

• Έλεγχος διαπερατότητας:Σε συχνότητες διέγερσης άνω του √2 * της φυσικής συχνότητας του συστήματος (περίπου 20 Hz για τυπικές εγκαταστάσεις), η διαπερατότητα των δονήσεων πέφτει κάτω από την μονάδα,επίτευξη > 90% απομόνωσης σε ταχύτητες λειτουργίαςΗ μη γραμμική συμπεριφορά δυσκαμψίας εμποδίζει την αύξηση του πλάτους ακόμη και όταν η διέγερση πλησιάζει τον συντονισμό κατά τη διάρκεια της εκκίνησης του εξοπλισμού και της κατάρρευσης.
• Καταστολή της ενίσχυσης συντονισμού:Με συντελεστή Q ≤ 2,8 σε συντονισμό έναντι 10-50* για μη αποσβεστικές στερέωμα ελαστικών,το JGX-0956D-104A περιορίζει τη μέγιστη μεταδιδόμενη δύναμη σε πολύ χαμηλότερα όρια δομικής ζημίας χωρίς να απαιτούνται αποσβεστήρες συντονισμένης μάζας ή συστήματα ενεργού ελέγχου.
• Αμβλύνσεις θορύβου που προέρχονται από δομές:Η μηχανική διακοπή της αντίστασης στην διεπαφή συρματόπλεγματος-στοιχείο τοποθέτησης αντανακλά και διαλύει την ενέργεια δονήσεων πριν φτάσει στις δομές κτιρίων.Οι μετρήσεις πεδίου δείχνουν μείωση 15-25 dB στη μετάδοση θορύβου που προέρχεται από τη δομή στις ζώνες οκτάβας 100-2000 Hz που είναι πιο κρίσιμες για την αντιληπτή ακουστική άνεση.
• Αποτελεσματικότητα ευρυζωνικής σύνδεσης:Σε αντίθεση με τους ελαστικούς αποσβεστήρες των οποίων η απόδοση εξαρτάται από τη θερμοκρασία και τη συχνότητα,ο μηχανισμός αποσβεσμού Coulomb (από ξηρή τριβή) του απομονωτή σχοινιού καλωδίου διατηρεί σταθερή διάχυση ενέργειας από 5 Hz έως πάνω από 500 Hz σε ολόκληρο το εύρος λειτουργίας από -75 °C έως +300 °C.

Πλήρεις τεχνικές προδιαγραφές

Βιομηχανικοί τομείς εφαρμογής

• Σταθμοί συμπίεσης:Απομόνωση από αγωγό αγωγού αγωγού αγωγού αγωγού αγωγού αγωγού αγωγού αγωγού αγωγού
• Μετρολογία ακρίβειας:Μηχανές μέτρησης συντεταγμένων (CMM), οπτικοί συγκριτές και πάγκοι ίντερφερομετρίας λέιζερ που απαιτούν απομόνωση υπομικρονικών διαστάσεων από δονήσεις που προέρχονται από κτίρια
• Εργαλεία HVAC βαρέος εξοπλισμού:Απομόνωση κεντρικής ψύξης σε εμπορικά πολυώροφα κτίρια, όπου πρέπει να ελαχιστοποιείται η μετάδοση θορύβου από τη δομή στους κατεχόμενους ορόφους
• Συγκροτήματα κινητήρων-γεννήτριων βιομηχανικών:Απομόνωση κινητήρα μεταβλητής συχνότητας (VFD) όπου τα υψηλής συχνότητας αρμονικά ρεύματα που προκαλούνται από μετατροπέα προκαλούν μηχανικούς συντονισμούς στο πλαίσιο του κινητήρα
• Εργαστήρια δοκιμών και βαθμονόμησης:Αισθητικές στις δονήσεις αναλυτικές ισορροπίες, εργασιακοί σταθμοί μικροσκοπίων και απομόνωση περιβαλλοντικού θαλάμου δοκιμών

Για λεπτομερείς καμπύλες ακουστικής απόδοσης, πιστοποιητικά υλικών ή σχεδιασμό ειδικού συστήματος απομόνωσης, παρακαλούμε επικοινωνήστε με την ομάδα μηχανικών μας.Παρέχουμε δωρεάν φυσική επαλήθευση συχνότητας και ανάλυση κατανομής φορτίου για την συγκεκριμένη ρύθμιση εξοπλισμού σας.
