JGX-0956D-104A Μεταφορικός εξοπλισμός απομόνωσης δονήσεων από σύρμα για σχοινί εύκολη ενσωμάτωση κινητής προστασίας

JGX-0956D-104A Απομονωτής δονήσεων συρματόπλεγματος

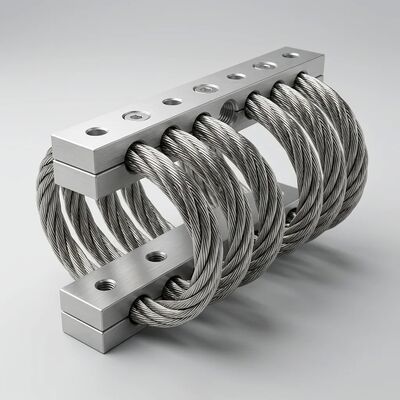

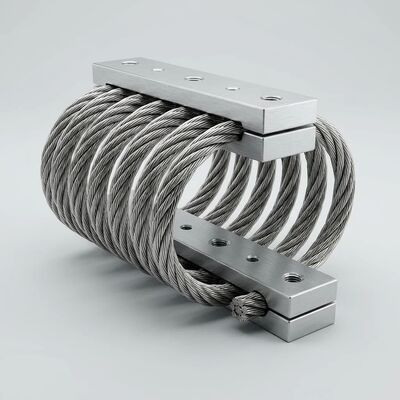

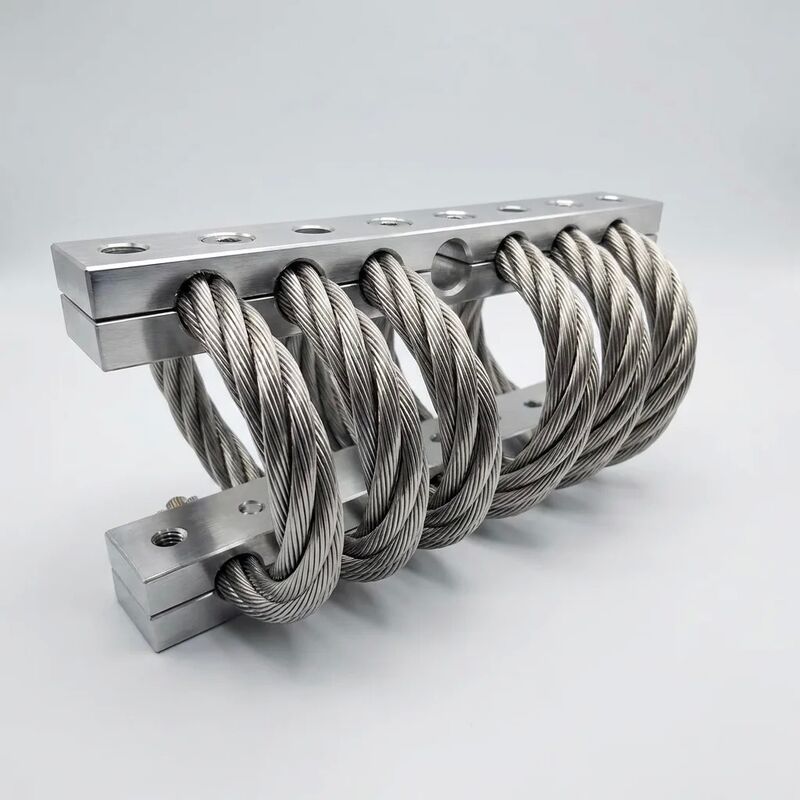

Το JGX-0956D-104A αντιμετωπίζει την μοναδική πρόκληση της προστασίας του εξοπλισμού κατά τη διάρκεια της μεταφοράς και της κινητής λειτουργίας, όπου τα περιβάλλοντα δονήσεων συνδυάζουν σοκ που προκαλείται από το δρόμο, αρμονικές του κινητήρα,και απρόβλεπτες εισροές εδάφους σε ένα απαιτητικό προφίλ φόρτωσης πολλών αξόνων. κατασκευασμένο γύρω από ένα σχοινί από χαλύβδινο ατσάλι 304 10,4 mm (7*19 ράβδους κατασκευής) με 10 ελικοειδείς βρόχους και μπλοκ σφίξης από αλουμίνιο 6061-T6,Αυτός ο απομονωτής παρέχει δοκιμασμένη προστασία με απλή τοποθέτηση με μπουλτούκι..

Κατανοηση των περιβάλλοντων δονήσεων των μεταφορών

Ο εξοπλισμός που μεταφέρεται υφίσταται δονήσεις που διαφέρουν από τη σταθερή εγκατάσταση.Οι οδικές μεταφορές παράγουν ένα σύνθετο φάσμα διέγερσης που εκτείνεται από 1 έως 200 Hz με κυρίαρχη ενέργεια στην ζώνη 3-20 Hz (αναχώρηση ανάρτησης) και στην ζώνη 15-100 Hz (αρμονικές του κινητήρα και της γραμμής κίνησης)Οι συνεχείς δονήσεις επιβάλλονται από διακριτές εκδηλώσεις συγκρούσεων, τις συγκρούσεις με τρύπες, τις μεταβάσεις των σιδηροδρομικών διασταυρώσεων, τις διαταραχές των σιδηροδρομικών διασταυρώσεων, τις διαταραχές των σιδηροδρομικών διασταυρώσεων και τις διαταραχές των σιδηροδρομικών διασταυρώσεων.και σταγονίδια χειρισμού εμπορευματοκιβωτίων που παράγουν αιχμές επιτάχυνσης 15-30g με διάρκεια παλμών 5-15ms.

Το JGX-0956D-104A διαχειρίζεται αυτό το περιβάλλον μέσω τριών συμπληρωματικών μηχανισμών:

• Συνεχή εξασθένιση δονήσεων:Με φυσικό εύρος συχνοτήτων 6-14 Hz (εξαρτώμενο από το φορτίο), ο απομονωτής επιτυγχάνει αποτελεσματική απομόνωση από δονήσεις που ξεκινά περίπου από 20 Hz.Σε τυπικές ταχύτητες κρουαζιέρας του κινητήρα ντίζελ (1500-1800 στροφές ανά λεπτό), που παράγει πρωτογενή διέγερση 25-30 Hz), η εξασθένιση υπερβαίνει το 90%, προστατεύοντας ευαίσθητα ηλεκτρονικά και όργανα από τις υψηλές δονήσεις κύκλου που προκαλούν κόπωση.
• Περνής απορρόφηση σοκ:Η τριβή Coulomb μεταξύ των μεμονωμένων νήμων καλωδίου εντός κάθε βρόχου μετατρέπει την ενέργεια κλονισμού σε χαμηλής θερμότητας κατά τη διάρκεια του κύκλου συμπίεσης-έκτασης.Προσαρμοσμένα για παλμούς κρούσης έως 30 g (11 ms half-sine), ο απομονωτής απορροφά ενέργεια η οποία διαφορετικά θα μεταδιδόταν απευθείας στα εσωτερικά κυκλώματα του εξοπλισμού, τα οπτικά εξαρτήματα και τα ρυμουλκούμενα ακριβείας.
• Επαναφορά με αυτοκέντρωση:Μετά από ένα συγκλονιστικό γεγονός, the elastic recovery of the stainless steel wire rope returns the isolated equipment to its nominal position without residual offset—a critical advantage over elastomeric mounts that can take a permanent compression set after severe shock loading.

Μηχανική Ενσωμάτωσης Πεδίου

Διαδικασία εγκατάστασης:Το JGX-0956D-104A τοποθετείται μέσω δύο τρυπών Ø10.5mm σε απόσταση 68 * 48mm κέντρο-κέντρο χρησιμοποιώντας τυποποιημένα M10 hex bolts.Συσκευές δέσμευσης κλάσης 8 με επίπεδο πλέκτη και πλέκτη ελατήριας κλειδώσεως)Για τις εγκαταστάσεις πολλαπλών σημείων, το καλώδιο σχοινιών ακινητοποιείται σε επίπεδο με το στατικό φορτίο εντός του πρώτου κύκλου συμπίεσης.διατηρεί την ποσότητα του απομονωτήρα έτσι ώστε κάθε μονάδα να φέρει 30-60% της ονομαστικής της χωρητικότητας συμπίεσης υπό στατικό φορτίο για βέλτιστες επιδόσεις απομόνωσης.

Συμφωνία με μεταγενέστερο εξοπλισμό:Το μοτίβο βρόχου 68 * 48mm ταιριάζει με πολλούς κοινούς συντελεστές φόρμας ελαστικού στερέωσης στην κατηγορία συνολικού μήκους 80-150mm,που επιτρέπουν την άμεση μηχανική αντικατάσταση χωρίς να απαιτούνται νέες συσκευές γεώτρησης, ολίσθητα ή πλαίσια στερέωσηςΗ ολομεταλλική κατασκευή εξαλείφει τα προβλήματα χημικής συμβατότητας των ελαστικών στερεών· δεν υπάρχει πρήξιμο από την έκθεση σε πετρέλαιο ντίζελ ή υδραυλικό υγρό, δεν υπάρχει μαλακίωση από ομίχλη πετρελαίου,και χωρίς εύθραυσμα από την έκθεση σε υπεριώδη ακτινοβολία σε εγκαταστάσεις ανοιχτού πλαισίου.

Πηγές ολοκλήρωσης σχεδιασμού:Η τεχνική υποστήριξη περιλαμβάνει 3D μοντέλα CAD (συνθήκες STEP και IGES), 2D σχέδια με γεωμετρικές ανοχές ανά ISO 2768-m και καμπύλες κάμψης φορτίου ειδικές για την εφαρμογή.Οι μηχανικοί εφαρμογών μας παρέχουν δωρεάν στατική και δυναμική ανάλυση, συμπεριλαμβανομένων:

• Σχεδιασμός διάταξης τοποθέτησης πολλαπλών βαθμών ελευθερίας για μη συμμετρικές κατανομές μάζας εξοπλισμού
• Υπολογισμός φυσικής συχνότητας και σχήματος τρόπου για την επαλήθευση του διαχωρισμού από τις συχνότητες διέγερσης
• Ανάλυση φάσματος αντίδρασης σε σοκ (SRS) για την αξιολόγηση του σοκ μεταφοράς και χειρισμού
• Εκτίμηση της ζωής του απομονωτή βάσει μετρούμενων ή καθορισμένων προφίλ δονήσεων μεταφοράς (διαθέσιμα ισοδύναμα φάσματα οδικής μεταφοράς MIL-STD-810)

Τεχνικές προδιαγραφές

Εφαρμογές κινητού και πεδίου εξοπλισμού

• Κινητή παραγωγή ενέργειας:Συστήματα γεννήσεων ντίζελ (15-100 kVA κατηγορίας) σε φορτηγά υπηρεσίας, ρυμουλκούμενα και μονάδες παροχής ενέργειας έκτακτης ανάγκης που τοποθετούνται σε τροχιά, όπου συνδυάζονται ο τροχικός κλονισμός και οι δονήσεις του κινητήρα κατά τη μεταφορά και τη σταθερή λειτουργία
• Εξοπλισμός καταφυγίου τηλεπικοινωνιών:Ηλεκτρονικά στοιχεία σταθμού βάσης, ντουλάπια ευθυγραμμιστών και ράφια μπαταριών που μεταφέρονται προεγκατασταμένα σε δοχεία ISO σε απομακρυσμένες περιοχές μέσω μη ασφαλτοστρωμένων δρόμων πρόσβασης
• Κινητές ιατρικές και εργαστηριακές μονάδες:Εξοπλισμός διαγνωστικής απεικόνισης, απομόνωση κεντροθυριδίων σε ψυγείο και κινητά εργαστήρια οργάνων σε περιβαλλοντικά νοσοκομεία και ερευνητικά οχήματα
• Συσκευές που τοποθετούνται σε σιδηρόδρομο:Σηματοδοτικά ντουλάπια πλάι σιδηροδρομικής γραμμής, ηλεκτρονικά συστήματα μετρητών αξόνων και χειριστήρια μηχανών διακόπτη που εκτίθενται σε κραδασμούς από το έδαφος από τρένα που περνάνε
• Υπεράκτια συστήματα εμπορευματοκιβωτίωνΠίνακες ελέγχου κεφαλής πηγάδι, συστήματα χημικής ένεσης και συστήματα έκτακτης διακοπής λειτουργίας σε υπεράκτια δοχεία πιστοποιημένα από την DNV που απαιτούν ανθεκτική στη διάβρωση απομόνωση σε ατμόσφαιρες γεμάτες αλάτι
• Μηχανήματα κατασκευής:Συσκευές εσωτερικού συμπιεστή, υδραυλικές συσκευές ισχύος και ηλεκτρονικές μονάδες ελέγχου σε αναρριχητικές εκσκαφές, γεωτρικές εγκαταστάσεις και εγκαταστάσεις συντριβής

Συγκριτικό πλεονέκτημα έναντι των ελαστομερικών στερεών

Σε κινητές εφαρμογές, οι απομονωτές δονήσεων από καουτσούκ συνήθως αποτυγχάνουν εντός 2-4 ετών λόγω συνδυασμού δυναμικής δυσκαμψίας (σύνδεση όζοντος / υπεριώδους ακτινοβολίας), συνδυασμού συμπίεσης (στατική ροή φορτίου),και χημική επίθεση (φούσκωμα καυσίμου/πετρελαίου)Το JGX-0956D-104A εξαλείφει και τους τρεις τρόπους βλάβης μέσω μιας ολικής μεταλλικής κατασκευής.εξάλειψη της προγραμματισμένης αντικατάστασης του απομονωτήΕπικοινωνήστε με την ομάδα μηχανικών μας για μια συγκριτική ανάλυση κόστους κύκλου ζωής που είναι ειδική για την πλατφόρμα του εξοπλισμού σας.
