JGX-0648D-68A Πολυδιάστατος αποσβεστήρας δονήσεων συρματόπλεγματος απομονωτή συντήρησης δωρεάν μακράς διάρκειας ζωής

JGX-0648D-68A Συσκευή απομόνωσης κραδασμών με συρματόσχοινο πολλαπλών κατευθύνσεων — Οδηγός εφαρμογής

Το JGX-0648D-68A προσφέρει αξιόπιστη πολυκατευθυντική απομόνωση κραδασμών μέσω της μοναδικής αρχιτεκτονικής του ελικοειδούς συρματόσχοινου. Σε αντίθεση με τις συμβατικές βάσεις από καουτσούκ ή ελατήρια που απομονώνονται κυρίως κατά μήκος ενός μόνο άξονα, ο σχεδιασμός του συρματόσχοινου μειώνει την ενέργεια κραδασμών και κραδασμών ταυτόχρονα σε συμπίεση, τάση, διάτμηση και κύλιση—καθιστώντας το την προτιμώμενη επιλογή για εξοπλισμό που εκτίθεται σε πολύπλοκες, απρόβλεπτες εισόδους κραδασμών.

Πώς λειτουργεί η πολυκατευθυντική απομόνωση

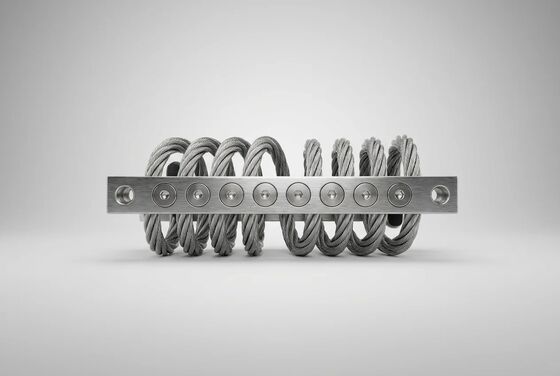

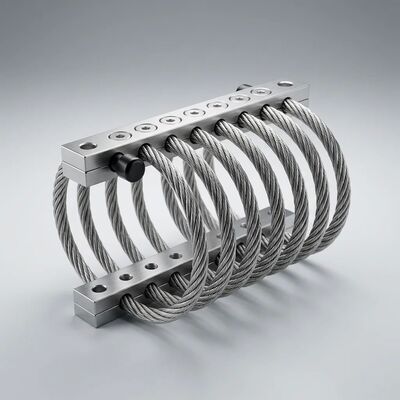

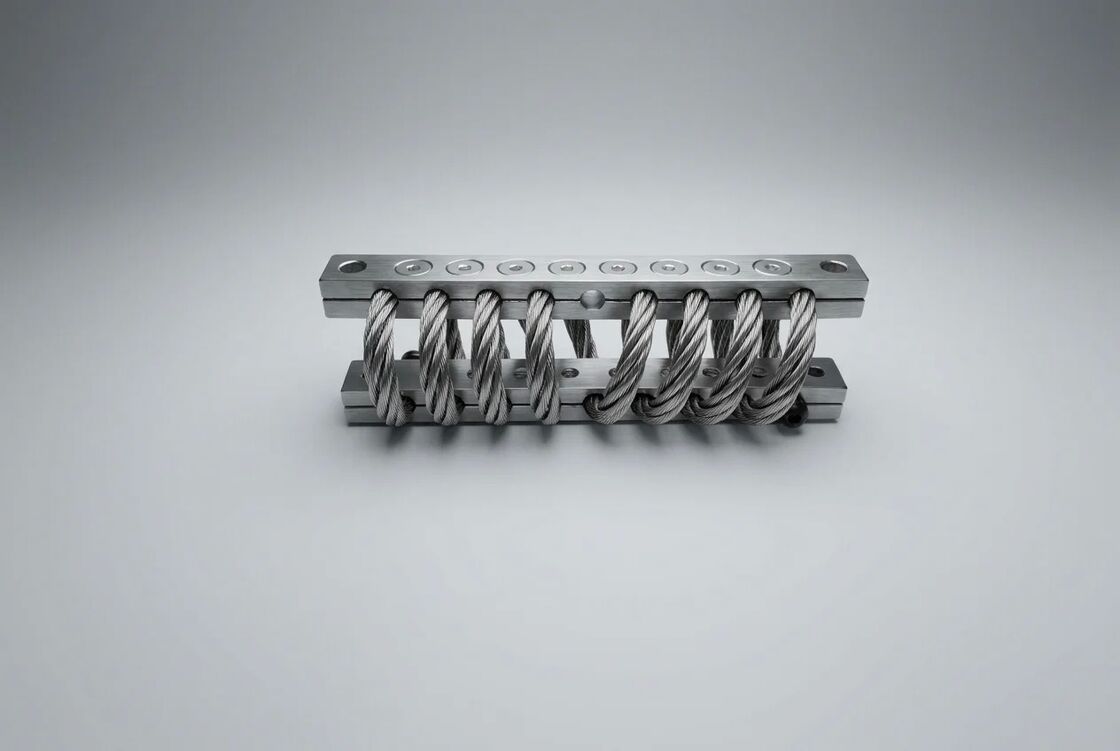

Το συρματόσχοινο από ανοξείδωτο χάλυβα 6,8 mm διαμορφώνεται σε 8 συνεχείς ελικοειδή βρόχους που ασφαλίζονται μεταξύ δύο μπλοκ σύσφιξης από κράμα αλουμινίου. Όταν η ενέργεια δόνησης ή κραδασμού εισέρχεται στο σύστημα, τα μεμονωμένα νήματα σύρματος σε κάθε βρόχο τρίβονται μεταξύ τους (τριβή Coulomb), μετατρέποντας την κινητική ενέργεια σε χαμηλής ποιότητας θερμική ενέργεια. Αυτός ο μηχανισμός απόσβεσης που βασίζεται στην υστέρηση:

• Λειτουργεί πανομοιότυπα σε όλες τις κατευθύνσεις φόρτωσης χωρίς μείωση της απόδοσης ευαίσθητη στον προσανατολισμό
• Παρέχει σταδιακά ενισχυτική απόκριση—μαλακό σε χαμηλά πλάτη για λεπτό φιλτράρισμα κραδασμών, άκαμπτο σε υψηλά πλάτη για προστασία από κραδασμούς
• Διατηρεί σταθερά χαρακτηριστικά απόσβεσης σε όλο το εύρος λειτουργίας -75°C έως +300°C

Κύκλος ζωής χωρίς συντήρηση

Με μηδενικό καουτσούκ, ελαστομερές, υδραυλικό υγρό ή κινούμενες στεγανοποιήσεις, το JGX-0648D-68A δεν απαιτεί προγραμματισμένη συντήρηση, λίπανση ή αντικατάσταση εξαρτημάτων καθ' όλη τη διάρκεια ζωής του. Οι βασικοί παράγοντες μακροζωίας περιλαμβάνουν:

• Χωρίς γήρανση υλικού:Ο ανοξείδωτος χάλυβας και το κράμα αλουμινίου δεν σκληραίνουν, ραγίζουν ή σέρνονται υπό παρατεταμένο φορτίο—συνήθεις τρόποι αστοχίας σε μονωτήρες από καουτσούκ μετά από 3-5 χρόνια λειτουργίας
• Ανοσία στη διάβρωση:Το σκληρό ανοδιωμένο αλουμίνιο και ο ανοξείδωτος χάλυβας 304 αντέχουν σε δοκιμές ψεκασμού αλατιού άνω των 500 ωρών (ASTM B117), κατάλληλο για παράκτιες και υπεράκτιες εγκαταστάσεις
• Αντοχή στην κόπωση:Το συρματόσχοινο ψυχρής έλξης διατηρεί την ελαστικότητα μέσω εκατομμυρίων κύκλων φόρτωσης. η δοκιμή κόπωσης δείχνει λιγότερο από 5% μετατόπιση ακαμψίας μετά από 106 κύκλους με ονομαστικό φορτίο
• Προστασία UV & Όζοντος:Σε αντίθεση με τις λαστιχένιες βάσεις που υποβαθμίζονται κάτω από το φως του ήλιου και το ατμοσφαιρικό όζον, η εξ ολοκλήρου μεταλλική κατασκευή δεν επηρεάζεται από την έκθεση του περιβάλλοντος

Τεχνικές Προδιαγραφές

Προτεινόμενες Εφαρμογές

• Βιομηχανικός Αυτοματισμός:Απομόνωση κραδασμών για ρομποτικούς σταθμούς εργασίας, συστήματα pick-and-place και αυτοματοποιημένο εξοπλισμό επιθεώρησης
• HVAC & Ψύξη:Απομόνωση συμπιεστή, συμπυκνωτή και μονάδας διαχείρισης αέρα σε εμπορικές και βιομηχανικές εγκαταστάσεις
• Παραγωγή ενέργειας:Σετ γεννήτριας, βοηθητικός εξοπλισμός στροβίλου και απόσβεση κραδασμών μετασχηματιστή
• Marine & Offshore:Ηλεκτρονικά πλοήγησης, βάσεις επικοινωνίας και απομόνωση βοηθητικών μηχανημάτων σε περιβάλλοντα με ψεκασμό αλατιού
• Μεταφορά:Ερμάρια σηματοδότησης σιδηροδρόμων, ηλεκτρονικά μέσα και έλεγχος κραδασμών κινητής γεννήτριας
• Εργαστηριακό & Ιατρικό:Ευαίσθητη απομόνωση αναλυτικών οργάνων σε ερευνητικά και διαγνωστικά περιβάλλοντα

Οδηγίες επιλογής

Για βέλτιστη απόδοση, επιλέξτε μια ποσότητα απομονωτών JGX-0648D-68A έτσι ώστε κάθε μονάδα να φέρει το 30-60% του ονομαστικού φορτίου συμπίεσης υπό στατικό βάρος εξοπλισμού. Αυτό το εύρος λειτουργίας εξασφαλίζει επαρκή παραμόρφωση για αποτελεσματική απομόνωση κραδασμών, διατηρώντας παράλληλα την εφεδρική ικανότητα για κρούσεις. Επικοινωνήστε με τους μηχανικούς εφαρμογών μας για υποστήριξη σχεδιασμού απομόνωσης σε επίπεδο συστήματος, συμπεριλαμβανομένων των υπολογισμών φυσικής συχνότητας και των διατάξεων τοποθέτησης πολλαπλών βαθμών ελευθερίας.
