JGX-0400D-31.5A Απομονωτής δονήσεων συρματόπλεγματος μη γραμμικής ελαστικότητας Drop-in Replacement Rapid Prototyping Damper

JGX-0400D-31.5A — Μη γραμμικός απομονωτής συρματόσχοινου ελαστικότητας με αντικατάσταση με πτώση και γρήγορη δημιουργία πρωτοτύπων 7 ημερών

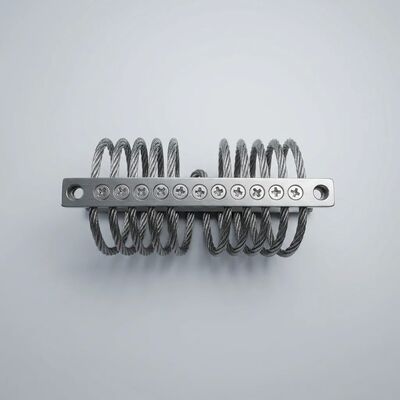

ΟJGX-0400D-31.5Aαπό τον Xi'an Hoan Microwave exploitsμη γραμμική ελαστικότηταγια απόδοση απομόνωσης που δεν είναι εφικτή με γραμμικά ελατήρια ή λαστιχένιες βάσεις. Το συρματόσχοινο 304 από ανοξείδωτο ατσάλι 4,0 mm (κατασκευή 7*19, συμμετρική περιέλιξη 8 πηνίων) είναι κολλημένο σε ράβδους από κράμα αλουμινίου 6061-T6 μεΔιεπαφή με σπείρωμα M10 τύπου D, παρέχοντας μια διαδρομή αντικατάστασης άμεσης προσαρμογής για παλαιωμένους κυλινδρικούς απομονωτές από καουτσούκ. Βαθμολογήθηκε για31,5 kg στατικό φορτίο συμπίεσης, το JGX-0400D-31.5A υποστηρίζεται από αΠρόγραμμα ταχείας δημιουργίας πρωτοτύπων 7 εργάσιμων ημερώνγια προσαρμοσμένες γεωμετρίες ράβδων, εναλλακτικές ονομασίες φορτίου και μη τυπικές διαμορφώσεις τοποθέτησης.

Μηχανικά Δεδομένα & Διαστάσεις

Κατανόηση της Μη Γραμμικής Ελαστικότητας — Το Μηχανικό Πλεονέκτημα

Οι γραμμικοί απομονωτές — σπειροειδή ελατήρια, κύλινδροι από καουτσούκ, ελαστομερή μαξιλαράκια — ακολουθούν τον νόμο του Hooke: η δύναμη είναι ανάλογη της μετατόπισης (F = kx). Αυτό επιβάλλει έναν οδυνηρό μηχανικό συμβιβασμό: ένα μαλακό ελατήριο απομονώνει καλά τους κραδασμούς, αλλά εκτρέπεται υπερβολικά υπό κρούση. ένα άκαμπτο ελατήριο περιορίζει την παραμόρφωση κραδασμών αλλά μεταδίδει τους κραδασμούς απευθείας στη δομή.

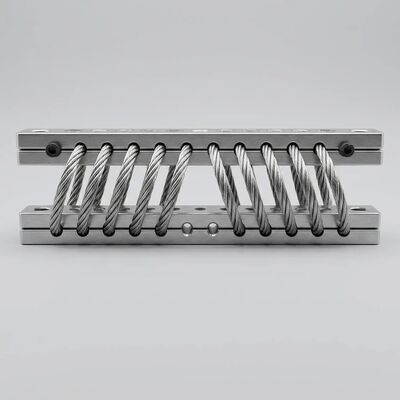

Τα JGX-0400D-31.5A'sΓεωμετρία ελικοειδούς συρματόσχοινου 8 πηνίωνπαράγει μια θεμελιωδώς διαφορετική απόκριση - μια προοδευτική, εξαρτώμενη από το πλάτος ακαμψία που δεν μπορεί να περιγραφεί με μία μόνο σταθερά ελατηρίου:

Περιοχή I: Ελαστική κάμψη (0–2 mm, ~10 N/mm)

Σε χαμηλά πλάτη τυπικά για συνεχείς περιστρεφόμενους κραδασμούς εξοπλισμού (0,1–2,0 mm από κορυφή σε κορυφή), μεμονωμένα νήματα σύρματος κάμπτονται ελαστικά εντός του γραμμικού εύρους τους. Η ακαμψία είναι χαμηλή — περίπου 10 N/mm σε συμπίεση — αποδίδοντας αποτελεσματική απομόνωση με > 90% εξασθένηση πάνω από διέγερση 20 Hz. Αυτό είναι το καθεστώς όπου ο απομονωτής ξοδεύει > 99% της ζωής του, προστατεύοντας τον εξοπλισμό ακριβείας από ανεπαίσθητους αλλά επιζήμιους κραδασμούς υψηλής συχνότητας.

Περιοχή II: Δέσμευση Coulomb (2–6 mm, ~22 N/mm)

Καθώς το πλάτος αυξάνεται στο μέτριο εύρος κρούσεων, αυξάνεται η σχετική μετατόπιση από κλώνο σε κλώνο. Τα 133 μεμονωμένα νήματα σύρματος κατά μήκος της διατομής του καλωδίου 7*19 αρχίζουν να γλιστρούν μεταξύ τους, εμπλέκοντας τον μηχανισμό απόσβεσης τριβής Coulomb. Ο αποτελεσματικός λόγος απόσβεσης αυξάνεται από 0,10 σε 0,25, διαχέοντας την ενέργεια κρούσης μέσω της κατανεμημένης τριβής μικροκλίμακας. Η ακαμψία αυξάνεται σε περίπου 22 N/mm — αρκετή για να αντισταθεί σε περαιτέρω μετατόπιση χωρίς να μεταδοθεί υπερβολική δύναμη στον απομονωμένο εξοπλισμό.

Περιοχή III: Γεωμετρική σκλήρυνση (6–10+ mm, ~50 N/mm ασυμπτωτική)

Σε μεγάλα πλάτη που πλησιάζουν τα γεωμετρικά όρια της ελικοειδούς περιέλιξης, η ενεργός ακτίνα του συρματόσχοινου μειώνεται και ο βραχίονας της ροπής κάμψης μειώνεται. Η ακαμψία αυξάνεται απότομα σε περίπου 50 N/mm — ένας πολλαπλασιαστής 5* σε σχέση με τον ρυθμό χαμηλού πλάτους — λειτουργώντας ως προοδευτικό, χωρίς κρούση απαλό στοπ. Ο εξοπλισμός επιβραδύνεται ομαλά στα τελευταία 4 mm διαδρομής αντί να χτυπά σε ένα άκαμπτο σκληρό στοπ. Η μέγιστη επιβράδυνση είναι συνήθως ≤ 15 G ακόμη και κάτω από παλμούς εισόδου 30 G.

Drop-in Replacement — Μηχανική ανταλλαγή δεδομένων

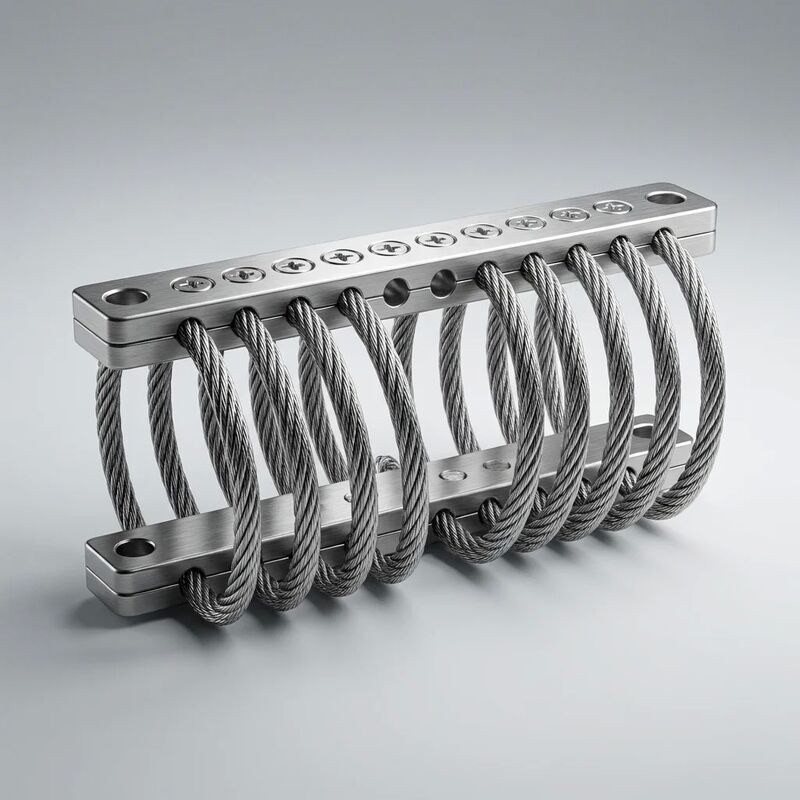

Το JGX-0400D-31.5A έχει σχεδιαστεί γιαάμεση εναλλαγή διαστάσεωνμε ευρέως διαδεδομένους κυλινδρικούς απομονωτές από καουτσούκ. Βασικά δεδομένα μηχανικής συμβατότητας:

Δεν απαιτείται τροποποίηση πλαισίου, δεν απαιτείται διάτρηση, δεν απαιτείται συγκόλληση.Στις περισσότερες περιπτώσεις, το JGX-0400D-31.5A βιδώνει απευθείας στα υπάρχοντα σημεία στερέωσης που έχουν εκκενωθεί από χαλασμένους λαστιχένιους μονωτές. Εάν το βήμα του σπειρώματος διαφέρει (π.χ. ελαστική βάση M12 σε μονωτή M10), οι απλοί δακτύλιοι προσαρμογέα σπειρώματος — που παρέχονται από τη Hoan χωρίς πρόσθετο κόστος για παραγγελίες αξιολόγησης — παρέχουν μια 100% μηχανική λύση χωρίς τροποποίηση του εξοπλισμού.

Πρόγραμμα Ταχείας Πρωτοτυποποίησης 7 Ημερών

Για εφαρμογές που απαιτούν μη τυπική διαμόρφωση — διαφορετική γεωμετρία ράβδων, εναλλακτική βαθμολογία φορτίου, συγκεκριμένους περιορισμούς φακέλου ή ενσωμάτωση με ιδιόκτητες διεπαφές τοποθέτησης — η Xi'an Hoan προσφέρειταχεία υπηρεσία πρωτοτύπων με διεκπεραίωση 5-7 εργάσιμων ημερών:

1. Ημέρα 1:Ο πελάτης υποβάλλει απαιτήσεις διαστάσεων, δεδομένα φόρτωσης και προδιαγραφές διεπαφής τοποθέτησης. Οι μηχανικοί εφαρμογών Hoan εξετάζουν και επιβεβαιώνουν τη σκοπιμότητα εντός 24 ωρών.
2. Ημέρα 2-3:Δημιουργήθηκε τρισδιάστατο μοντέλο CAD (παρέχονται μορφές STEP και IGES). Ο πελάτης εξετάζει και εγκρίνει το εικονικό πρωτότυπο — οι τροποποιήσεις είναι δωρεάν σε αυτό το στάδιο.
3. Ημέρα 4-6:CNC μηχανική κατεργασία προσαρμοσμένων ράβδων συγκράτησης από κράμα αλουμινίου 6061-T6. Περιέλιξη συρματόσχοινου σε καθορισμένο αριθμό πηνίων και βήμα. Συναρμολόγηση και αρχική επαλήθευση διαστάσεων.
4. 7η μέρα:100% επαλήθευση καμπύλης απόκλισης φορτίου σε σερβοϋδραυλική βάση δοκιμής. Οπτική επιθεώρηση, συσκευασία και ταχεία αποστολή. Περιλαμβάνεται πλήρης έκθεση δοκιμής και πιστοποιητικά υλικού.

Οι ποσότητες πρωτοτύπων (1–20 μονάδες) φέρουν μηδενικές χρεώσεις εργαλείων— όλη η κατεργασία ράβδων εκτελείται σε τυπικό εξοπλισμό CNC χρησιμοποιώντας τις ίδιες διαδικασίες που θα εφαρμοστούν στην παραγωγή όγκου. Αυτό εξαλείφει το φράγμα απόσβεσης εργαλείων που συνήθως καθιστά τις προσαρμοσμένες λύσεις απομόνωσης μικρής ποσότητας απαγορευτικά ακριβές.

Προδιαγραφές συσκευασίας

• Πακέτο μεμονωμένων μονάδων:Αντιδιαβρωτική σακούλα VCI + ένθετο αφρού πολυαιθυλενίου κοπής + χαρτοκιβώτιο μονής μονάδας επώνυμου Hoan (210 * 95 * 65 mm, περίπου 0,85 kg μικτό)
• Κύριο χαρτοκιβώτιο (20 μονάδες):Διπλό τοίχωμα B-flute κυματοειδές, 440 * 220 * 350 mm, περ. 16,5 κιλά μεικτό
• Φορτίο παλετών (1200*800 EUR):24 κύρια χαρτοκιβώτια = 480 μονάδες, περίπου. 420 κιλά μεικτό, ελαστικό τυλιγμένο με προστατευτικά γωνιών
• Πακέτο τεκμηρίωσης:EN 10204 3.1 πιστοποιητικό υλικού (σύρμα SS304 + Al 6061-T6 bar), έκθεση επιθεώρησης διαστάσεων, καμπύλη φορτίου-απόκλισης ανά σειριακό αριθμό, πιστοποιητικό συμμόρφωσης

Παραδείγματα ολοκλήρωσης εφαρμογών

• Αναβάθμιση ολίσθησης αντλίας:Ένας σταθμός μεταφοράς χημικών 6 αντλιών αντικατέστησε 24 υποβαθμισμένες κυλινδρικές βάσεις νεοπρενίου (διάρκεια ζωής: 18 μήνες) με μονωτήρες JGX-0400D-31.5A. Τα μπουλόνια M10 ταίριαζαν απευθείας με τις υπάρχουσες πλάκες στερέωσης. Δεν απαιτείται επανάληψη. Μετά από 5+ χρόνια, οι απομονωτές παρουσιάζουν μηδενική υποβάθμιση — εξαλείφοντας μια 2ήμερη ετήσια διακοπή λειτουργίας της εγκατάστασης για επιθεώρηση και αντικατάσταση τοποθέτησης.
• Ενσωμάτωση OEM Generator κινητής τηλεφωνίας:Ένας κατασκευαστής γεννήτριας ντίζελ που τοποθετείται σε τρέιλερ άλλαξε τη μέση παραγωγή από βάσεις σάντουιτς από καουτσούκ M12 σε μονωτήρες JGX-0400D-31.5A. Οι απλοί δακτύλιοι προσαρμογέα M12 σε M10 παρείχαν μια μετάβαση με μπουλόνι χωρίς επανασχεδιασμό του περιβλήματος. Η ικανότητα επιβίωσης από κραδασμούς κατά τη διάρκεια της οδικής μεταφοράς βελτιώθηκε από 10 G σε 30+ G, μειώνοντας τις αξιώσεις εγγύησης πάνω από 60%.
• Προσαρμοσμένη απομόνωση ψυκτικού συγκροτήματος HVAC:Ένα κέντρο δεδομένων απαιτούσε απομόνωση κραδασμών για 6 μονάδες ψυκτικού συγκροτήματος ταράτσας με μη τυπική απόσταση ράγας πλαισίου. Η ομάδα ταχείας δημιουργίας πρωτοτύπων της Hoan σχεδίασε ράβδους αλουμινίου προσαρμοσμένου μήκους (ίδιο υλικό 6061-T6, ίδια καρφιά M10) εντός 6 εργάσιμων ημερών. Τα πρωτότυπα επικυρώθηκαν επί τόπου εντός 2 εβδομάδων από την αρχική έρευνα — από την ιδέα έως την επιχειρησιακή εγκατάσταση σε λιγότερο από ένα μήνα.

Σχετικά με την Xi'an Hoan Microwave Co. Ltd.

Με έδρα το Xi'an της επαρχίας Shaanxi — ένας σημαντικός κόμβος αεροδιαστημικής και κατασκευής ακριβείας — ο Xi'an Hoan είναι ειδικός σε θέματα απομόνωσης κραδασμών από το 2005. Οι εγκαταστάσεις μας με πιστοποίηση ISO 9001:2015 απασχολούν πάνω από 500 προσωπικό, συμπεριλαμβανομένων 100+ μηχανικών Ε&Α. Διατηρούμε ένα ολοκληρωμένο απόθεμα τυπικών απομονωτών της σειράς JGX για άμεση αποστολή και μια ειδική κυψέλη ταχείας δημιουργίας πρωτοτύπων για προσαρμοσμένες διαμορφώσεις. Με εξαγωγές σε 35+ χώρες και 24ωρη δέσμευση απόκρισης τεχνικής έρευνας, είμαστε εξοπλισμένοι για να υποστηρίξουμε τις απαιτήσεις απομόνωσης κραδασμών από την αξιολόγηση πρωτοτύπων έως την παραγωγή όγκου.

Χρειάζεστε μια προσαρμοσμένη διαμόρφωση απομόνωσης ή είστε έτοιμοι να πληρώσετε το JGX-0400D-31.5A για την αίτησή σας;Επικοινωνήστε με την ομάδα μηχανικών εφαρμογών της Xi'an Hoan. Υποβάλετε τα δεδομένα φορτίου και τις προδιαγραφές τοποθέτησης — επιστρέφουμε μια πρωτότυπη πρόταση εντός 48 ωρών και αποστέλλουμε μονάδες αξιολόγησης εντός 7 εργάσιμων ημερών.
