JGX-0240D-7.7A Απομόνωση κραδασμών με συρματόσχοινο — Αναφορά μηχανικής

Επισκόπηση προϊόντος

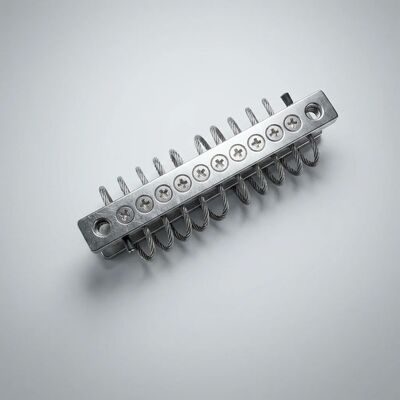

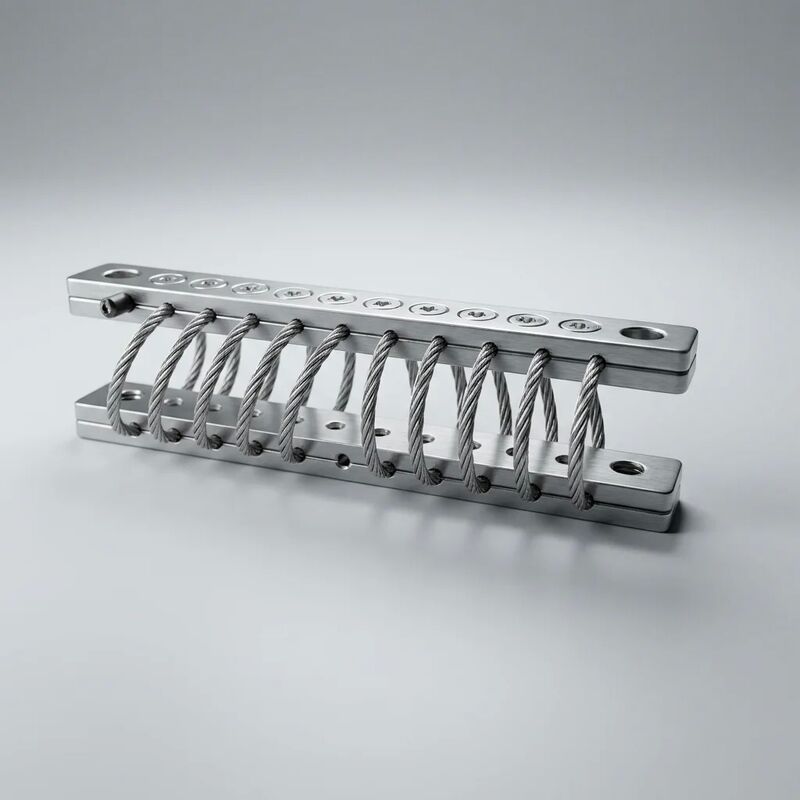

ΟJGX-0240D-7.7Aείναι ένας απομονωτής κραδασμών με συρματόσχοινο βαρέως τύπου που έχει σχεδιαστεί για βιομηχανικό εξοπλισμό που απαιτείσταθερή μακροχρόνια ακαμψίακαιευρυζωνικός έλεγχος κραδασμών. Στον πυρήνα του βρίσκεται μια έλικα 8 πηνίων που σχηματίζεται από συρματόσχοινο διαμέτρου 7,7 mm από ανοξείδωτο χάλυβα 304 σε διαμόρφωση 7*19 κλώνων, ηλεκτρογυαλισμένη για αντοχή στη διάβρωση. Ο απομονωτής έχει βαθμολογηθεί για240 kg στατικό φορτίο ανά βάσημε μέγιστη χωρητικότητα εισόδου κραδασμών 40 g. Το καθοριστικό του χαρακτηριστικό είναι αδομικός σχεδιασμός μηδενικής ερπυσμού— επιτυγχάνεται μέσω της ανακούφισης θερμικής καταπόνησης μετά το σχηματισμό — που εξαλείφει την προοδευτική πτώση και μετατόπιση ακαμψίας που θέτουν σε κίνδυνο τους ελαστομερείς και ελατηριωτούς μονωτήρες μέσα στα πρώτα χρόνια λειτουργίας. Αυτό το έγγραφο αναφοράς παρουσιάζει τα πλήρη δεδομένα μηχανικής για προδιαγραφές, ενοποίηση και επαλήθευση απόδοσης.

Διαστάσεις & Φυσικά Δεδομένα

Υλικές Ιδιότητες

Χαρακτηριστικά ακαμψίας & φορτίου-παραμόρφωσης

Τα εκθέματα JGX-0240D-7.7Aμη γραμμική ακαμψία— ένα σκόπιμο χαρακτηριστικό σχεδιασμού που ενισχύει την απόδοση της ευρυζωνικής απομόνωσης και παρέχει προοδευτική υποστήριξη φορτίου:

Δυναμική απόδοση

Μηχανισμοί Απόσβεσης

Δύο ανεξάρτητοι μηχανισμοί απαγωγής ενέργειας λειτουργούν ταυτόχρονα εντός της έλικας του συρματόσχοινου:

• Απόσβεση Coulomb (ξηρή τριβή):Καθώς η δέσμη κλώνων 7*19 κάμπτεται, τα 133 μεμονωμένα σύρματα ανά διατομή πηνίου υφίστανται μικροολίσθηση στις διεπαφές επαφής τους. Αυτός ο εξαρτώμενος από το πλάτος μηχανισμός είναι πιο αποτελεσματικός όταν η μετατόπιση διέγερσης υπερβαίνει το κατώφλι ολίσθησης — τυπικά δόνηση μεσαίας προς υψηλή συχνότητα, χαμηλού έως μέτριου πλάτους. Η αποτελεσματική δύναμη απόσβεσης Coulomb είναι περίπου 8–15% του εφαρμοζόμενου δυναμικού φορτίου.
• Υστερητική (υλική) απόσβεση:Η κυκλική ελαστική παραμόρφωση του πλέγματος από ωστενιτικό ανοξείδωτο χάλυβα παράγει έναν βρόχο υστέρησης τάσης-παραμόρφωσης του οποίου η κλειστή περιοχή αντιπροσωπεύει ενέργεια που διαχέεται ανά κύκλο. Αυτός ο μηχανισμός είναι ανεξάρτητος από τη συχνότητα - μια κρίσιμη διάκριση από τις προσεγγίσεις ιξώδους απόσβεσης που γίνονται όλο και πιο αναποτελεσματικές σε χαμηλές συχνότητες.

Ποσοτικοποιημένη απόδοση απομόνωσης

Απόδοση Σοκ & Κόπωσης

Μηδενική ερπυστική δομή: Μηχανική Βάση

Ο ερπυσμός στους συμβατικούς απομονωτές εκδηλώνεται ως προοδευτική πτώση και αλλαγή ακαμψίας υπό παρατεταμένο φορτίο. Οι λαστιχένιες βάσεις παρουσιάζουν συνήθως ρυθμισμένη συμπίεση 5–15% εντός 3–5 ετών σε θερμοκρασία δωματίου, επιταχύνοντας σε υψηλές θερμοκρασίες. Τα χαλύβδινα σπειροειδή ελατήρια μπορούν να υποστούν χαλάρωση της πίεσης εάν δεν έχουν προρυθμιστεί σωστά και δεν έχουν κοπεί.

Το JGX-0240D-7.7A επιτυγχάνει το χαρακτηριστικό μηδενικής ερπυσμού μέσω τριών σχεδιαστικών στοιχείων:

1. Διαδρομή φόρτωσης εξολοκλήρου μετάλλου:Ο ανοξείδωτος χάλυβας δεν σέρνεται σε θερμοκρασίες λειτουργίας κάτω από περίπου 300°C - μια θεμελιώδης ιδιότητα του υλικού που εξαλείφει τον εξαρτώμενο από το χρόνο μηχανισμό παραμόρφωσης που υπάρχει στα πολυμερή.
2. Θερμική ανακούφιση από το στρες μετά το σχηματισμό:Αφού τυλιχτεί το συρματόσχοινο στη γεωμετρία της έλικας των 8 πηνίων, το συγκρότημα υφίσταται ελεγχόμενη θερμική επεξεργασία για την ανακούφιση των υπολειπόμενων τάσεων διαμόρφωσης. Χωρίς αυτό το βήμα, ακόμη και το χαλύβδινο συρματόσχοινο θα παρουσίαζε μετρήσιμη χαλάρωση των διαστάσεων κατά τους αρχικούς μήνες λειτουργίας καθώς ανακατανέμονται οι τάσεις σχηματισμού.
3. Περιορισμός εύρους στελέχους:Η γεωμετρία του πηνίου είναι σχεδιασμένη έτσι ώστε κάτω από ονομαστικό στατικό φορτίο, μεμονωμένες παραμορφώσεις σύρματος να παραμένουν καλά εντός της ελαστικής περιοχής (< 30% της τάσης διαρροής), παρέχοντας ένα σημαντικό περιθώριο έναντι της συσσώρευσης μικρο-απόδοσης σε εκατομμύρια κύκλους φορτίου.

Περιβαλλοντική & Κανονιστική Συμμόρφωση

Περίληψη Τεχνικών Προδιαγραφών

Προτεινόμενες Εφαρμογές

• Σετ γεννητριών ντίζελ και αερίου (50–500 kVA):Η ευρυζωνική απομόνωση αντιμετωπίζει την πολυαρμονική διέγερση από την καύση, την ανισορροπία περιστροφής και τις μαγνητικές δυνάμεις του εναλλάκτη ταυτόχρονα.
• Πακέτα Βιομηχανικών Συμπιεστών:Οι παλινδρομικοί και κοχλιοφόροι συμπιεστές παράγουν κραδασμούς ευρέος φάσματος που δεν μπορούν να καλύψουν οι μονωτήρες με ένα μόνο συντονισμό. Ο σχεδιασμός μηδενικής ερπυσμού διατηρεί την ευθυγράμμιση των συζευγμένων κινητήριων αξόνων.
• Φυγοκεντρικές αντλίες και πέδιλα αντλιών:Χειρίζεται τόσο τη σύγχρονη δόνηση σε ταχύτητα λειτουργίας όσο και την ευρυζωνική διέγερση που προκαλείται από αναταράξεις σε εγκαταστάσεις υψηλής ροής.
• Πακέτα HVAC Chiller & Air Handler:Το χαρακτηριστικό μηδενικής ερπυσμού διασφαλίζει ότι οι βαριές μονάδες παραμένουν επίπεδες — κρίσιμο για την επιστροφή λαδιού σε συμπιεστές με βίδα και κύλιση.
• Βιομηχανικά συστήματα ανεμιστήρα και ανεμιστήρα:Διατηρεί την αποτελεσματικότητα της απομόνωσης σε όλες τις λειτουργίες μεταβλητής ταχύτητας που βασίζονται σε VFD, σε αντίθεση με τους συντονισμένους απομονωτές.
• Βάσεις ηλεκτρικού μετασχηματιστή:Η σταθερή ακαμψία αποτρέπει τη σταδιακή κακή ευθυγράμμιση που μπορεί να καταπονήσει τις συνδέσεις των δακτύλων και να θέσει σε κίνδυνο τη μόνωση του μετασχηματιστή με λάδι.

Βέλτιστες πρακτικές εγκατάστασης

• Προετοιμασία επιφάνειας:Η επιφάνεια τοποθέτησης πρέπει να είναι επίπεδη εντός 0,5 mm κατά μήκος του αποτυπώματος της απομόνωσης. Αφαιρέστε το χρώμα, τα λέπια ή τα πιτσιλίσματα συγκόλλησης από τις περιοχές επαφής των μπουλονιών.
• Επιλογή στερέωσης:Χρησιμοποιήστε μπουλόνια από ανοξείδωτο χάλυβα M12 (ελάχιστο A2-70) με επίπεδες ροδέλες και κάτω από την κεφαλή και το παξιμάδι. Μην αντικαθιστάτε συνδετήρες από ανθρακούχο χάλυβα καθώς θα προκληθεί γαλβανική διάβρωση στη διεπαφή από ανοξείδωτο χάλυβα.
• Διαδικασία ροπής:Σφίξτε προοδευτικά στα 45–55 N·m στεγνό (35–45 N·m λιπάνθηκε). Σφίξτε σταυρωτά σε διαγώνιο σχέδιο. Μην κάνετε υπερβολική ροπή στρέψης — η μόνωση δεν πρέπει να συμπιέζεται σε κατάσταση ηρεμίας.
• Κατανομή φορτίου:Για εγκαταστάσεις πολλαπλών τοποθετήσεων, βεβαιωθείτε ότι το συνολικό υποστηριζόμενο βάρος κατανέμεται εντός ±10% σε όλους τους απομονωτές. Χρησιμοποιήστε ροδέλες εάν χρειάζεται — μην χρησιμοποιείτε ποτέ τάνυση των μπουλονιών για να ισοπεδώσετε τον εξοπλισμό.
• Εκτελωνισμός:Διατηρήστε ελάχιστη απόσταση 25 mm γύρω από όλα τα πηνία συρματόσχοινων για να επιτρέπεται η απεριόριστη παραμόρφωση υπό κρουστική φόρτιση. Βεβαιωθείτε ότι οι συνδεδεμένες σωληνώσεις και αγωγός περιλαμβάνουν εύκαμπτα τμήματα.

Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ του JGX-0240D-7.7A και του μικρότερου JGX-0160D-4.8A;
Το JGX-0240D-7.7A είναι η παραλλαγή μεγαλύτερης χωρητικότητας: 240 kg έναντι 160 kg ονομαστικού στατικού φορτίου, συρματόσχοινο 7,7 mm έναντι 4,8 mm, 8 πηνία έναντι 6 πηνίων και βαθμολογία κραδασμών 40 g έναντι 30 g. Και οι δύο μοιράζονται την ίδια μεταλλική αρχιτεκτονική μηδενικής ερπυσμού. Για εξοπλισμό στο εύρος 100–240 kg ανά τοποθέτηση, το JGX-0240D-7.7A παρέχει βέλτιστη απομόνωση εντός του σχεδιασμένου παραθύρου φόρτωσης.

Ε: Μπορώ να χρησιμοποιήσω λιγότερες βάσεις με υψηλότερο φορτίο ανά βάση;
Για καλύτερη απόδοση απομόνωσης, λειτουργήστε κάθε απομονωτή εντός 40–80% της ονομαστικής χωρητικότητάς του (96–192 kg για το JGX-0240D-7.7A). Φόρτωση άνω του 80% μειώνει το δυναμικό περιθώριο παραμόρφωσης που είναι διαθέσιμο για απορρόφηση κραδασμών. Η φόρτιση κάτω από 40% μειώνει την αποτελεσματικότητα απόσβεσης επειδή η τριβή Coulomb εξαρτάται από την πίεση επαφής μεταξύ των κλώνων σύρματος.

Ε: Χρειάζομαι πλευρικούς περιορισμούς με μονωτήρες συρματόσχοινων;
Όχι — αυτό είναι ένα βασικό πλεονέκτημα. Το χαρακτηριστικό απόσβεσης όλων των αξόνων της γεωμετρίας του ελικοειδούς συρματόσχοινου παρέχει απομόνωση σε συμπίεση, διάτμηση και κύλιση ταυτόχρονα. Για την κανονική λειτουργία δεν απαιτούνται ξεχωριστά πλευρικά ρουλεμάν ή περιορισμοί. Για συμβάντα ακραίων κραδασμών (πάνω από 40 g), συμβουλευτείτε την ομάδα μηχανικών εφαρμογών μας για συμπληρωματικές συστάσεις συγκράτησης.

Ε: Είναι διαθέσιμα πιστοποιητικά RoHS και REACH;
Ναί. Το προϊόν είναι πλήρως συμβατό με RoHS και REACH. Οι δηλώσεις συμμόρφωσης και οι αναφορές σύνθεσης υλικού είναι διαθέσιμες κατόπιν αιτήματος για το ρυθμιστικό πακέτο τεκμηρίωσής σας.

Ε: Τι συντήρηση απαιτείται;
Κανένας. Ο εξ ολοκλήρου μεταλλικός σχεδιασμός απαιτεί μηδενική λίπανση, μηδενική εκ νέου ροπή στρέψης, μηδενική ρύθμιση και μηδενική αντικατάσταση εξαρτημάτων. Η οπτική επιθεώρηση κατά τη διάρκεια τακτικών διαστημάτων συντήρησης του εξοπλισμού είναι επαρκής για να επιβεβαιωθεί η ακεραιότητα.
