JGX-0240D-7.7A Απομονωτής κραδασμών με συρματόσχοινο — Οδηγός προμήθειας και ενσωμάτωσης

Εισαγωγή

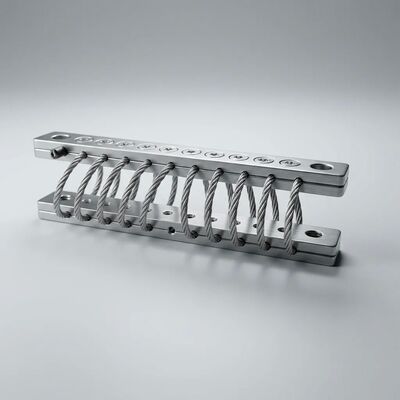

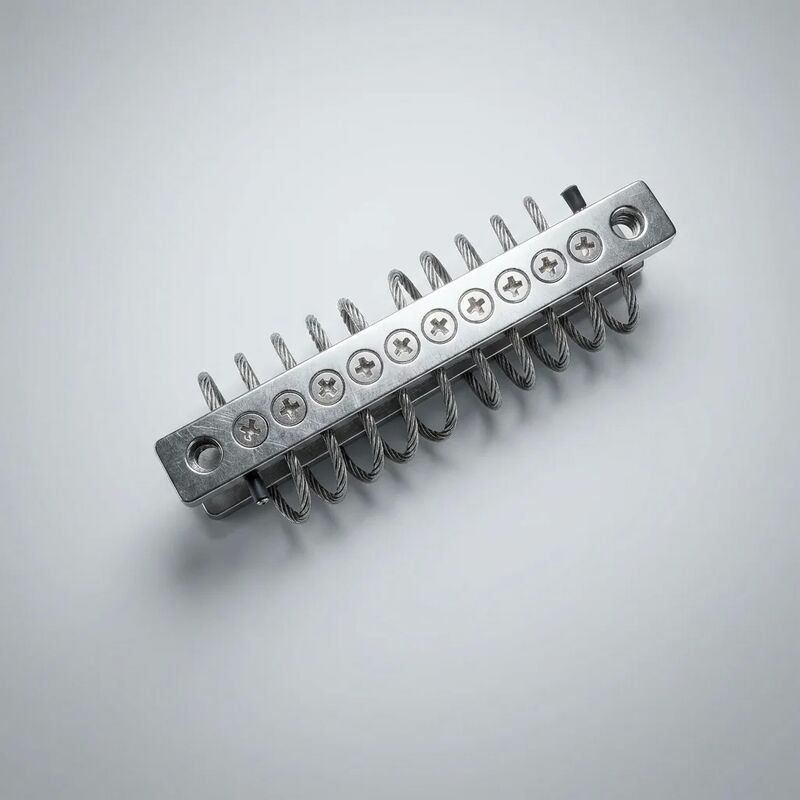

Η επιλογή ενός απομονωτή κραδασμών περιλαμβάνει περισσότερα από την αντιστοίχιση μιας βαθμολογίας φορτίου. Η πλήρης απόφαση προμήθειας καλύπτει τη συμβατότητα διαστάσεων, τις απαιτήσεις διεπαφής τοποθέτησης, τον χρόνο παράδοσης, την κανονιστική τεκμηρίωση, την εργασία εγκατάστασης και το συνολικό κόστος του κύκλου ζωής. Αυτός ο οδηγός παρέχει τις πλήρεις πληροφορίες που απαιτούνται για τον καθορισμό, την παραγγελία, την ενσωμάτωση και τη συντήρηση τουJGX-0240D-7.7A— ένας απομονωτής συρματόσχοινων 304 από ανοξείδωτο χάλυβα 8 πηνίων, 7,7 mm, με ονομαστική απόδοση 240 kg ανά βάση, που υποστηρίζεται απόκλιμακωτός αρθρωτός σχεδιασμός και γρήγορη παράδοσηαπό προδιαμορφωμένο απόθεμα.

Αναφορά Αναγνώρισης Προϊόντος & Παραγγελίας

Φυσικές Προδιαγραφές & Δεδομένα Διαστάσεων

Προδιαγραφές Απόδοσης

Κλιμακόμενη αρθρωτή πλατφόρμα: Διαμορφώστε τις προδιαγραφές σας

Το JGX-0240D-7.7A είναι μέρος μιας σπονδυλωτής πλατφόρμας όπου το στοιχείο απόσβεσης πυρήνα (συρματόσχοινο 7,7 mm SS304 8 πηνίων) συνδυάζεται με επιλέξιμες διαμορφώσεις τοποθέτησης και τελειώματα. Αυτή η αρχιτεκτονική επιτρέπειταχεία παράδοση από αποθηκευμένα επιμέρους εξαρτήματα— οι περισσότερες τυπικές διαμορφώσεις αποστέλλονται εντός 3-5 εργάσιμων ημερών.

Επιλογές διαμόρφωσης τοποθέτησης

• Βάση σε βάση (Τυπικό):Δύο πανομοιότυπες πλάκες στερέωσης — μία προσαρτημένη στο πλαίσιο βάσης του εξοπλισμού, μία στο θεμέλιο ή στη δομή στήριξης. Αυτή είναι η προεπιλεγμένη διαμόρφωση για γενική απομόνωση βιομηχανικού εξοπλισμού.
• Βάση σε Εξοπλισμό:Μία πλάκα τοποθετείται στο πλαίσιο του εξοπλισμού. η άλλη πλάκα αντικαθίσταται με μια άμεση διεπαφή μπουλονιού για εφαρμογές όπου ο απομονωτής βρίσκεται ανάμεσα στο πόδι του εξοπλισμού και ένα βραχίονα ειδικής μηχανής.
• Προσαρμοσμένος προσανατολισμός:Για εγκαταστάσεις όπου η κύρια είσοδος κραδασμών δεν είναι ευθυγραμμισμένη με τη βαρύτητα (γωνιακός εξοπλισμός, επιτοίχια μηχανήματα), επικοινωνήστε με την ομάδα μηχανικών μας σχετικά με τη γεωμετρία στερέωσής σας για έλεγχο διαμόρφωσης.

Επιλογή φινιρίσματος επιφάνειας

• Ηλεκτροπολυμένο (Τυπικό):Συνιστάται για τις περισσότερες εφαρμογές. Παρέχει μια καθαρή, λεία επιφάνεια με ενισχυμένη αντοχή στη διάβρωση και μειωμένη πρόσφυση ρύπων. Κατάλληλο για θαλάσσια, επεξεργασία τροφίμων, φαρμακευτικά και γενικά βιομηχανικά περιβάλλοντα.
• Παθητικοποιημένο (Προαιρετικό):Πρόσθετη επεξεργασία χημικής παθητικοποίησης για τη μεγιστοποίηση του παθητικού στρώματος οξειδίου του χρωμίου. Συνιστάται για εφαρμογές εξαιρετικά υψηλής καθαρότητας ή περιβάλλοντα με συνεχή έκθεση σε επιθετικά χημικά καθαριστικά.
• Μαύρο οξείδιο (προαιρετικό):Αισθητικό φινίρισμα για εφαρμογές όπου είναι επιθυμητή η οπτική ενσωμάτωση με σκουρόχρωμο εξοπλισμό. Σημείωση: αυτή είναι μια καλλυντική θεραπεία και δεν ενισχύει την αντοχή στη διάβρωση. δεν συνιστάται για υπαίθριες ή θαλάσσιες εγκαταστάσεις.

Πακέτο Κανονιστικής Τεκμηρίωσης

Η ακόλουθη τεκμηρίωση είναι διαθέσιμη για την υποστήριξη των προμηθειών, της ενοποίησης και της συμμόρφωσης με τους κανονισμούς:

Παράδοση & Logistics

Φύλλο εργασίας επιλογής

Χρησιμοποιήστε το ακόλουθο φύλλο εργασίας για να επιβεβαιώσετε ότι το JGX-0240D-7.7A είναι η σωστή προδιαγραφή για την εφαρμογή σας:

1. Συνολικό βάρος εξοπλισμού:_____ kg (περιλαμβάνει όλα τα μόνιμα συνδεδεμένα εξαρτήματα: σωληνώσεις, καλωδιώσεις, πλατφόρμες πρόσβασης, απόθεμα υγρών)
2. Αριθμός Σημείων Στερέωσης:_____ (συνήθως 4 ή 6 για ορθογώνιες βάσεις εξοπλισμού)
3. Φόρτωση ανά απομονωτή:Γραμμή 1 ÷ Γραμμή 2 = _____ kg/μονάδα
4. Ελεγχος:Η τιμή από τη γραμμή 3 είναι μεταξύ 96 κιλών και 192 κιλών; □ Ναι (βέλτιστο) □ Όχι (εξετάστε διαφορετικό μοντέλο ή προσαρμόστε τον αριθμό μονταρίσματος)
5. Κυρίαρχη(-ες) συχνότητα(-ες) δόνησης:_____ Hz (εάν είναι άγνωστο, αναγράψτε τον αριθμό RPM του εξοπλισμού και τον αριθμό πόλων κινητήρα)
6. Ελεγχος:Είναι η κυρίαρχη συχνότητα πάνω από 20 Hz; □ Ναι (περιοχή απομόνωσης, εξαιρετική απόδοση) □ 10–20 Hz (περιοχή μετάβασης, επαλήθευση με μηχανική εφαρμογών) □ Κάτω από 10 Hz (σχεδόν συντονισμός — αξιολογήστε προσεκτικά)
7. Περιβάλλο:□ Ελεγχόμενος εσωτερικός χώρος □ Εσωτερικός βιομηχανικός χώρος □ προστατευμένος εξωτερικός χώρος □ εκτεθειμένος σε εξωτερικό χώρο □ Θαλάσσιος/παράκτιος □ Καθαρισμός □ Υψηλή θερμοκρασία (πάνω από 80°C) □ Χαμηλή θερμοκρασία (κάτω από -20°C)
8. Επιλογή φινιρίσματος επιφάνειας:Βασισμένο στη γραμμή 7 → □ Ηλεκτροπολυμένο □ Παθητικοποιημένο

Λίστα ελέγχου εγκατάστασης

• □ Επαληθεύστε την επιπεδότητα της επιφάνειας τοποθέτησης ≤ 0,5 mm κατά μήκος του αποτυπώματος απομόνωσης
• □ Καθαρίστε τις επιφάνειες στερέωσης — αφαιρέστε το χρώμα, τα λέπια, το πιτσίλισμα συγκόλλησης στα σημεία επαφής των μπουλονιών
• □ Τοποθετήστε τους απομονωτές συμμετρικά κάτω από τη βάση του εξοπλισμού — η ίση κατανομή φορτίου είναι κρίσιμη
• □ Τοποθετήστε μπουλόνια από ανοξείδωτο χάλυβα M12 (Α2-70 ελάχιστο) με επίπεδες ροδέλες κάτω από την κεφαλή και το παξιμάδι
• □ ΜΗΝ αντικαθιστάτε συνδετήρες από ανθρακούχο χάλυβα — απαιτείται γαλβανική συμβατότητα
• □ Σφίξτε σε διαγώνιο σχέδιο στα 45–55 N·m (στεγνές κλωστές)
• □ Βεβαιωθείτε ότι όλα τα πηνία συρματόσχοινων έχουν ≥ 25 mm ελεύθερο διάκενο προς όλες τις κατευθύνσεις μετά το σφίξιμο
• □ Ελέγξτε ότι οι συνδεδεμένες σωληνώσεις/αγωγοί/αγωγοί περιλαμβάνουν εύκαμπτα τμήματα για την αποφυγή γεφύρωσης της διαδρομής φορτίου
• □ Μετρήστε και καταγράψτε τη στατική παραμόρφωση σε κάθε βάση — η διακύμανση πρέπει να είναι εντός ±2 mm σε όλους τους απομονωτές
• □ Διατηρήστε τα αρχεία εγκατάστασης, συμπεριλαμβανομένων των τιμών ροπής και των μετρήσεων παραμόρφωσης για το αρχείο εγγύησης

Σύγκριση κόστους κύκλου ζωής

Η αξιολόγηση της απομόνωσης κραδασμών μόνο στην τιμή αγοράς οδηγεί σταθερά σε υψηλότερο συνολικό κόστος. Σκεφτείτε αυτόν τον αντιπροσωπευτικό κύκλο ζωής εξοπλισμού 15 ετών:

Το JGX-0240D-7.7A συνήθως επιτυγχάνει ισοτιμία κόστους με λαστιχένιες βάσεις εντός του πρώτου κύκλου αντικατάστασης (3–5 χρόνια) και αποφέρει καθαρή εξοικονόμηση στη συνέχεια. Για απομακρυσμένες, υπεράκτιες ή απρόσιτες εγκαταστάσεις όπου μια επίσκεψη συντήρησης κοστίζει περισσότερο από τον ίδιο τον απομονωτή, η οικονομική υπόθεση είναι καθοριστική από την πρώτη μέρα.

Επικοινωνία & Παραγγελία

Για να ζητήσετε μια επίσημη προσφορά, οργανώστε δείγματα για αξιολόγηση ή συζητήστε μια προσαρμοσμένη διαμόρφωση:

• Τυπικές παραγγελίες:Καθορίστε το μοντέλο JGX-0240D-7.7A, την ποσότητα, το φινίρισμα της επιφάνειας και τη διεύθυνση παράδοσης. Οι τυπικές διαμορφώσεις αποστέλλονται εντός 3-5 εργάσιμων ημερών από την επιβεβαίωση της παραγγελίας.
• Τεχνικές Ερωτήσεις:Παρέχετε βάρος εξοπλισμού, πλήθος σημείων τοποθέτησης, κυρίαρχες συχνότητες δόνησης και περιβάλλον λειτουργίας για συστάσεις για συγκεκριμένες εφαρμογές.
• Προγράμματα OEM & Volume:Επικοινωνήστε με την ομάδα πωλήσεών μας για επίπεδα τιμολόγησης όγκου, προγραμματισμένες συμφωνίες παράδοσης και επιλογές αποθέματος που διαχειρίζονται οι προμηθευτές.
• Δείγματα:Δείγματα αξιολόγησης διαθέσιμα για πιστοποιημένα έργα — ζητήστε με τα στοιχεία της αίτησής σας για άμεση επεξεργασία.
