JGX-0160D-4.8A Απομονωτής κραδασμών με συρματόσχοινο — Τεχνική επισκόπηση

Τι είναι το JGX-0160D-4.8A;

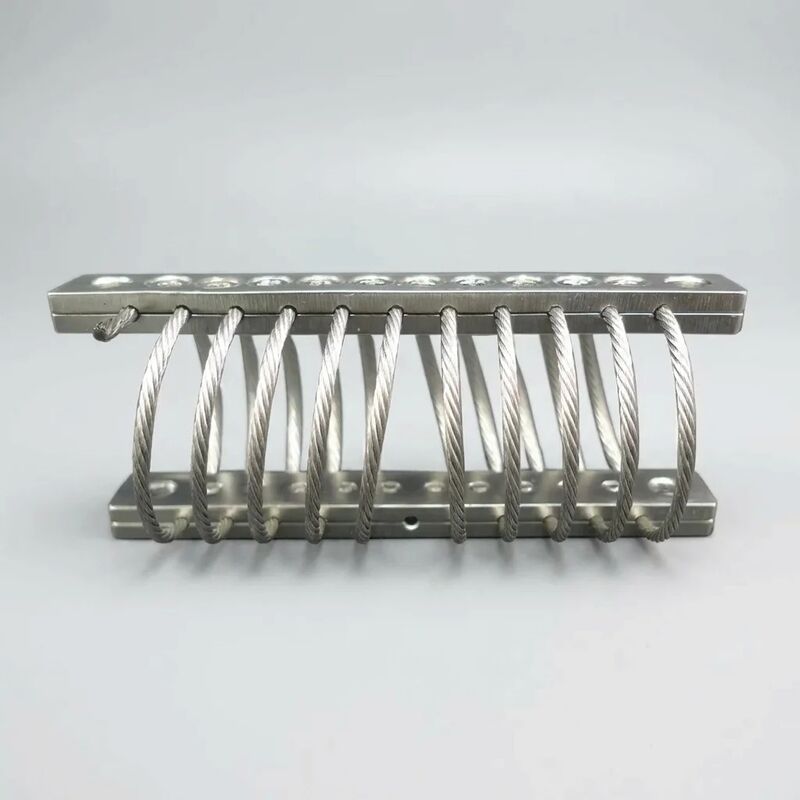

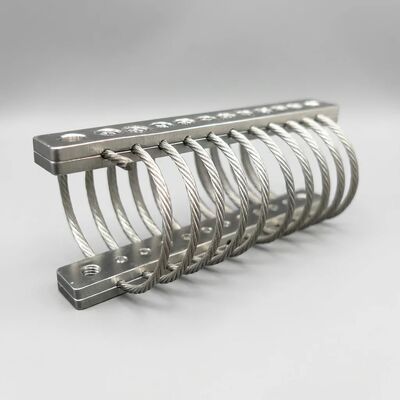

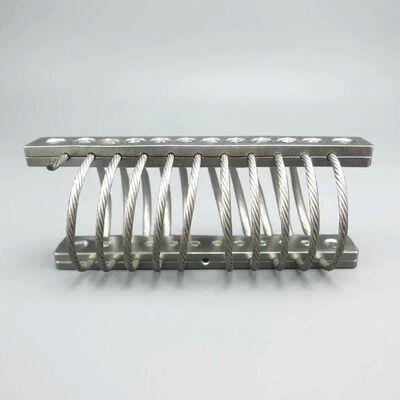

ΟJGX-0160D-4.8Aείναι ένας απομονωτής κραδασμών με συρματόσχοινο κατασκευασμένο με ακρίβεια που χρησιμοποιεί ένα ελικοειδώς τυλιγμένο συρματόσχοινο 304 από ανοξείδωτο χάλυβα 4,8 mm ως στοιχείο απόσβεσης. Σε αντίθεση με τις συμβατικές βάσεις από καουτσούκ ή τους απομονωτές σπειροειδών ελατηρίων, παρέχειαπομόνωση κραδασμών πολλαπλών κατευθύνσεων όλων των αξόνων— που σημαίνει ότι μειώνει την ενέργεια ταυτόχρονα σε συμπίεση, διάτμηση και κύλιση χωρίς να απαιτούνται ξεχωριστοί μονωτές για κάθε άξονα. Με ονομαστική ικανότητα στατικού φορτίου 160 κιλών ανά βάση, το JGX-0160D-4.8A είναι κατάλληλο για βιομηχανικό εξοπλισμό μεσαίας χρήσης όπου οι κραδασμοί πολλαπλών κατευθύνσεων και οι συνεχείς κραδασμοί απειλούν την αξιοπιστία του εξαρτήματος.

Πώς λειτουργεί η απόσβεση με συρματόσχοινο

Το JGX-0160D-4.8A βασίζεται σε δύο συμπληρωματικούς μηχανισμούς απόσβεσης που λειτουργούν παράλληλα:

• Απόσβεση Coulomb (τριβής):Καθώς το συρματόσχοινο κάμπτεται υπό δυναμικό φορτίο, μεμονωμένα νήματα εντός της κατασκευής σύρματος 7*19 τρίβονται μεταξύ τους, μετατρέποντας την κινητική ενέργεια σε αμελητέα θερμότητα μέσω ξηρής τριβής. Αυτός ο μηχανισμός εξαρτάται από το πλάτος — οι μεγαλύτερες εκτροπές παράγουν μεγαλύτερη διασπορά ενέργειας.
• Υστερητική Απόσβεση:Το συρματόσχοινο από ανοξείδωτο χάλυβα υφίσταται κυκλική ελαστική παραμόρφωση υπό δόνηση, δημιουργώντας έναν βρόχο υστέρησης τάσης-παραμόρφωσης που απορροφά ενέργεια σε κάθε κύκλο φόρτωσης. Αυτό παρέχει σταθερή ευρυζωνική εξασθένηση από δομικό συντονισμό χαμηλής συχνότητας έως δόνηση μηχανών υψηλής συχνότητας.

Μαζί, αυτοί οι μηχανισμοί επιτυγχάνουν ααναλογία απόσβεσης 0,15–0,25και παραδώστεαπόδοση απομόνωσης άνω του 95% σε συχνότητες άνω των 25 Hzυπό ονομαστικό φορτίο — απόδοση που παραμένει σταθερή σε όλο το εύρος λειτουργίας -40°C έως +120°C χωρίς τις εξαρτώμενες από τη θερμοκρασία αλλαγές ακαμψίας που είναι τυπικές των ελαστομερών απομονωτών.

Γιατί οι μηχανικοί επιλέγουν το JGX-0160D-4.8A

1. Γνήσια απομόνωση όλων των αξόνων χωρίς συμβιβασμούς

Οι περισσότεροι συμβατικοί μονωτές είναι βελτιστοποιημένοι για μία μόνο κατεύθυνση φορτίου. Η γεωμετρία έλικας συρματόσχοινου JGX-0160D-4.8A ανταποκρίνεται εγγενώς στη διέγερση από οποιαδήποτε γωνία — κάθετη, πλευρική ή στρέψη — με τον ίδιο μηχανισμό απόσβεσης. Αυτό το καθιστά ιδιαίτερα πολύτιμο για εξοπλισμό που είναι τοποθετημένος σε μη άκαμπτες κατασκευές, κινητές πλατφόρμες ή τοποθεσίες όπου οι πηγές κραδασμών είναι απρόβλεπτες ως προς την κατεύθυνση.

2. Ανώτερη καταστολή συντονισμού σε ευρύ φάσμα

Ο δομικός συντονισμός εμφανίζεται όταν η συχνότητα διέγερσης ευθυγραμμίζεται με τη φυσική συχνότητα ενός συστήματος, ενισχύοντας τους κραδασμούς σε καταστροφικά επίπεδα. Το JGX-0160D-4.8A το αντιμετωπίζει αυτό μέσω τουμη γραμμικό χαρακτηριστικό ακαμψίας: καθώς αυξάνεται η παραμόρφωση, η γεωμετρία του συρματόσχοινου σταδιακά σκληραίνει, μετατοπίζοντας τη φυσική συχνότητα του συστήματος μακριά από τις συνθήκες συντονισμού. Με φυσικό εύρος συχνοτήτων περίπου8–12 Hz υπό ονομαστικό φορτίο, αυτός ο απομονωτής αποσυνδέει αποτελεσματικά τον εξοπλισμό από κοινές βιομηχανικές πηγές διέγερσης (περιστροφή κινητήρα, παλμός αντλίας, παλινδρόμηση συμπιεστή) προτού αναπτυχθεί συντονισμός.

3. Λειτουργία χωρίς συντήρηση για όλη τη διάρκεια της εγκατάστασης

Η εξ ολοκλήρου μεταλλική κατασκευή εξαλείφει κάθε σημείο υποβάθμισης που μαστίζει τους παραδοσιακούς μονωτήρες: χωρίς καουτσούκ για οξείδωση και ρωγμές, χωρίς υδραυλικό υγρό για διαρροή, χωρίς σπειροειδή ελατήριο για κόπωση και χαλάρωση, χωρίς κολλημένο σύνδεσμο για αποκόλληση. Το JGX-0160D-4.8A απαιτείμηδενική προγραμματισμένη συντήρηση— χωρίς λίπανση, χωρίς εκ νέου ροπή στρέψης, χωρίς κύκλο οπτικής επιθεώρησης πέρα ​​από αυτό που είναι ήδη στο σχέδιο συντήρησης του εξοπλισμού. Το τεστ κόπωσης αποδεικνύει ότι έχει τελειώσει10 εκατομμύρια κύκλοι με ονομαστικό φορτίοχωρίς μετρήσιμη αλλαγή στην απόδοση απόσβεσης.

4. Προβλεπόμενη απόδοση σε ακραίες θερμοκρασίες

Ενώ οι μονωτήρες από καουτσούκ σκληραίνουν σε ψυχρά κλίματα (χάνουν την αποτελεσματικότητα της απομόνωσης) και μαλακώνουν στη ζέστη (κινδυνεύοντας υπερβολική πτώση), το συρματόσχοινο JGX-0160D-4.8A παρουσιάζει αμελητέα διακύμανση ακαμψίας μεταξύ -40°C και +120°C. Αυτή η θερμική σταθερότητα εξαλείφει την ανάγκη για εποχιακή προσαρμογή και εξασφαλίζει σταθερή αντικραδασμική προστασία σε εξωτερικές εγκαταστάσεις, μη θερμαινόμενες εγκαταστάσεις και εφαρμογές εξοπλισμού υψηλής θερμοκρασίας.

Τεχνικές Προδιαγραφές

Τυπικές Βιομηχανικές Εφαρμογές

• Μονάδες HVAC & Air Handling:Απομονώνει τους κραδασμούς του ανεμιστήρα και του συμπιεστή από κτιριακές κατασκευές, μειώνοντας τη μετάδοση θορύβου χαμηλής συχνότητας σε εμπορικές και βιομηχανικές εγκαταστάσεις.
• Βιομηχανικές Γεννήτριες:Προστατεύει τα σετ γεννήτριας από δονήσεις που προκαλούνται από τους ίδιους και εξωτερικούς κραδασμούς, παρατείνοντας τη διάρκεια ζωής του ρουλεμάν του εναλλάκτη.
• Εμβολιακοί Συμπιεστές:Αντιμετωπίζει τις χαρακτηριστικές συχνότητες παλμών των συμπιεστών τύπου εμβόλου όπου οι απομονωτές μονού άξονα δεν καταφέρνουν να συλλάβουν τους τρόπους πλευρικής ταλάντωσης.
• Εξοπλισμός Μετρολογίας Ακριβείας:Τα CMM, τα συστήματα οπτικής επιθεώρησης και οι ζυγοί εργαστηρίου επωφελούνται από την απομόνωση όλων των αξόνων που διατηρεί την ακρίβεια μέτρησης σε περιβάλλοντα εργοστασιακού δαπέδου.
• Ερμάρια ελέγχου & ηλεκτρικά περιβλήματα:Προστατεύει τα ευαίσθητα PLC, VFD και τη λογική των ρελέ από κραδασμούς μηχανών περιβάλλοντος που μπορεί να προκαλέσουν φλυαρία επαφής και πρόωρη αστοχία.
• Βιομηχανικά συγκροτήματα αντλιών:Απομονώνει σετ αντλιών τόσο με κινητήρα όσο και με κινητήρα σε εφαρμογές επεξεργασίας νερού, χημικής επεξεργασίας και μεταφοράς λαδιού.

Διασφάλιση Ποιότητας & Δοκιμές

Κάθε απομονωτήρας JGX-0160D-4.8A κατασκευάζεται υπόISO 9001:2015πιστοποιημένη διαχείριση ποιότητας. Οι δοκιμές παραγωγής περιλαμβάνουν:

• Επαλήθευση εκτροπής στατικού φορτίου στο 100% της ονομαστικής χωρητικότητας
• Έλεγχος ομοιομορφίας τάνυσης συρματόσχοινου και στα 6 πηνία
• Συμμόρφωση διαστάσεων στις ανοχές σχεδιασμού
• Έλεγχος φινιρίσματος επιφάνειας για συνοχή ηλεκτρογυαλίσματος
• Ιχνηλασιμότητα παρτίδων με πλήρη πιστοποίηση υλικού διαθέσιμη κατόπιν αιτήματος

Προσαρμοσμένα πρωτόκολλα δοκιμών — συμπεριλαμβανομένων συγκεκριμένων σαρώσεων συχνότητας, δοκιμής παλμών κρούσης ή εκτεταμένης περιβαλλοντικής έκθεσης — μπορούν να προσαρμοστούν για τις απαιτήσεις πιστοποίησης OEM.

Σημειώσεις εγκατάστασης

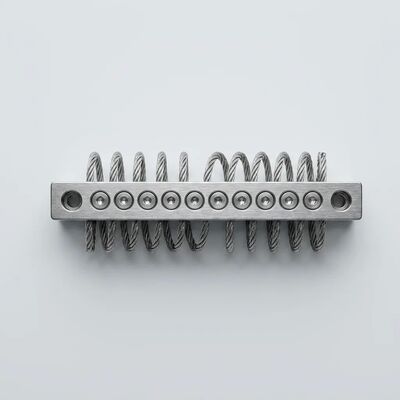

Το JGX-0160D-4.8A τοποθετείται μέσω των οπών της πλάκας βάσης σε διαμόρφωση Βάση σε Βάση ή Βάση σε Εξοπλισμό. Για βέλτιστη απόδοση:

• Βεβαιωθείτε ότι η επιφάνεια τοποθέτησης είναι επίπεδη και άκαμπτη για να αποφευχθεί η παραμόρφωση προφόρτισης
• Κατανέμετε τα φορτία ομοιόμορφα όταν χρησιμοποιείτε πολλαπλούς απομονωτές κάτω από μια ενιαία βάση εξοπλισμού
• Βεβαιωθείτε ότι το συνολικό υποστηριζόμενο βάρος εμπίπτει στο 40–80% της συνδυασμένης ονομαστικής χωρητικότητας για βέλτιστη απόδοση απομόνωσης
• Αφήστε επαρκές διάκενο γύρω από τα πηνία συρματόσχοινων για απεριόριστη παραμόρφωση υπό κρουστική φόρτιση

Συχνές Ερωτήσεις

Ε: Πώς συγκρίνεται το JGX-0160D-4.8A με τις λαστιχένιες βάσεις;
Οι λαστιχένιες βάσεις υποβαθμίζονται προβλέψιμα με την πάροδο του χρόνου λόγω της οξείδωσης, της έκθεσης στο όζον και της κυκλικής κόπωσης — συνήθως απαιτούν αντικατάσταση κάθε 3-5 χρόνια σε βιομηχανικά περιβάλλοντα. Το εξολοκλήρου μεταλλικό JGX-0160D-4.8A δεν έχει μηχανισμό υποβάθμισης υπό κανονική λειτουργία και παρέχει πιο σταθερή ακαμψία σε ακραίες θερμοκρασίες.

Ε: Μπορεί αυτός ο απομονωτής να χρησιμοποιηθεί σε εξωτερικούς χώρους;
Ναί. Το υλικό SS304 και το ηλεκτρογυαλισμένο φινίρισμα παρέχουν ισχυρή αντοχή στη βροχή, την υγρασία και την έκθεση στην υπεριώδη ακτινοβολία. Για εγκαταστάσεις σε παράκτιες ή υπεράκτιες ατμόσφαιρες γεμάτες αλάτι, ανατρέξτε στον οδηγό εφαρμογής μας για σκληρό περιβάλλον (δείτε τη σελίδα προϊόντος JGX-0160D-4.8A Marine/Offshore).

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Οι τυπικές παραγγελίες ξεκινούν από 10 τεμάχια. Για πρωτότυπες ή ποιοτικές ποσότητες, επικοινωνήστε με την ομάδα πωλήσεών μας για ρυθμίσεις δειγματοληψίας.

Ε: Είναι διαθέσιμη προσαρμοσμένη βαθμονόμηση φορτίου;
Ναι — το μήκος του συρματόσχοινου, ο αριθμός πηνίων και η γεωμετρία τοποθέτησης μπορούν να προσαρμοστούν για συγκεκριμένες απαιτήσεις φορτίου. Επικοινωνήστε μαζί μας σχετικά με το εύρος φορτίου στόχου σας και τους περιορισμούς τοποθέτησης για μια προσαρμοσμένη πρόταση διαμόρφωσης.
