JGX-0160D-4.8A Απομονωτής κραδασμών με συρματόσχοινο — Λύσεις για σκληρό περιβάλλον

Όταν οι τυπικοί απομονωτές δεν επαρκούν

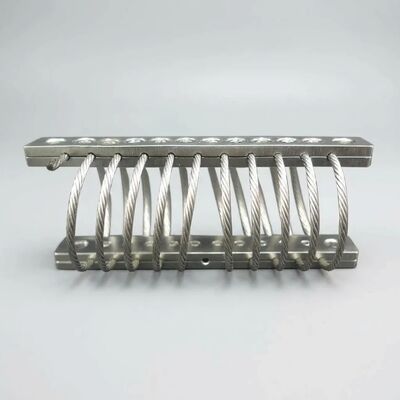

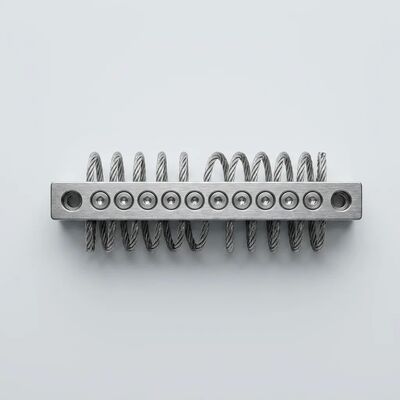

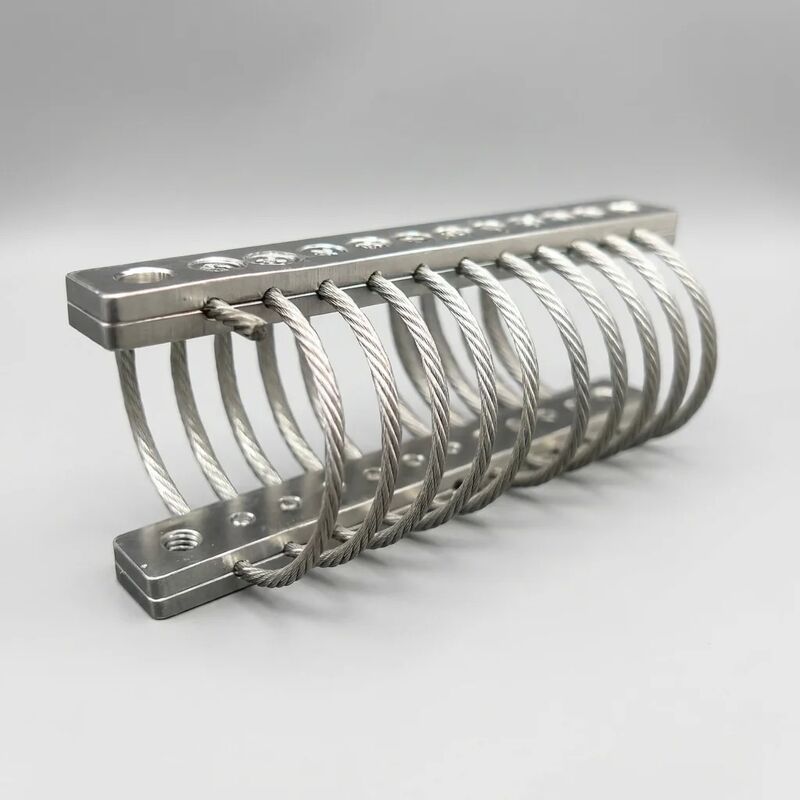

Σε περιβάλλοντα όπου το σπρέι αλατιού διαβρώνει τις μεταλλικές επιφάνειες μέσα σε μήνες, όπου οι θερμοκρασίες περιβάλλοντος κυμαίνονται κατά 80°C μεταξύ ημέρας και νύχτας και όπου η προσβασιμότητα του εξοπλισμού καθιστά τη συντήρηση ρουτίνας ανέφικτη — οι συμβατικοί απομονωτές από καουτσούκ και ελατήρια αποτυγχάνουν αναμενόμενα. ΟJGX-0160D-4.8AΟ απομονωτής κραδασμών με συρματόσχοινο είναι ειδικά κατασκευασμένος για αυτές τις συνθήκες, συνδυάζονταςαπομόνωση κραδασμών πολλαπλών κατευθύνσεων όλων των αξόνωνμε απαρατεταμένη διάρκεια ζωής χωρίς συντήρησηπου εξαλείφει τους προγραμματισμένους κύκλους αντικατάστασης που είναι εγγενείς σε ελαστομερείς εναλλακτικές λύσεις. Στον πυρήνα του: μια έλικα 6 πηνίων από ηλεκτρογυαλισμένο συρματόσχοινο 4,8 mm από ανοξείδωτο χάλυβα 304, ονομαστική για στατικό φορτίο 160 kg, που λειτουργεί αξιόπιστα από -40°C έως +120°C.

Περιβαλλοντική Αντίσταση: Σχεδιασμένο για Αντοχή

Salt Spray & Marine Atmosphere

Ο ανοξείδωτος χάλυβας 304 με ηλεκτρογυαλισμένη επιφανειακή επεξεργασία παρέχει ένα παθητικό στρώμα οξειδίου του χρωμίου που επισκευάζεται μόνο του όταν γρατσουνιστεί - ένα κρίσιμο πλεονέκτημα σε σχέση με τις βαμμένες ή επικαλυμμένες βάσεις από ανθρακούχο χάλυβα που αρχίζουν να διαβρώνονται με το πρώτο άνοιγμα της επίστρωσης. Σε ανεξάρτητη δοκιμή ψεκασμού αλατιού ανά ASTM B117, το ηλεκτρογυαλισμένο συρματόσχοινο SS304 υπερβαίνει1.000 ώρεςέκθεσης χωρίς κοιλότητες ή δομική υποβάθμιση, καθιστώντας το JGX-0160D-4.8A κατάλληλο για:

• Καταστρώματα εξοπλισμού υπεράκτιων πλατφορμών (αντλίες, γεννήτριες, συμπιεστές)
• Παράκτιες βιομηχανικές εγκαταστάσεις σε απόσταση 5χλμ. από την ακτογραμμή
• Χώροι μηχανημάτων επαγγελματικών σκαφών (βάσεις κινητήρα, βοηθητικός εξοπλισμός)
• Λιμενική και λιμενική υποδομή (μηχανές μεταφοράς, μονάδες ισχύος γερανών)

Ακραίες θερμοκρασίες χωρίς διολίσθηση απόδοσης

Η απουσία ελαστομερών στοιχείων σημαίνει ότι το JGX-0160D-4.8A δεν υφίσταται την ακαμψία μετάβασης γυαλιού που καθιστά αναποτελεσματικούς τους λαστιχένιους μονωτήρες κάτω από -20°C, ούτε τη θερμική αποσκλήρυνση που προκαλεί χαλάρωση πάνω από 70°C. Τουη διακύμανση ακαμψίας σε όλο το εύρος -40°C έως +120°C είναι μικρότερη από 5%, επιβεβαιώθηκε μέσω δυναμικής μηχανικής ανάλυσης με κύκλο θερμοκρασίας. Αυτή η σταθερότητα είναι απαραίτητη για εξοπλισμό που εγκαθίσταται σε μη θερμαινόμενες εγκαταστάσεις της Αρκτικής, σε υπαίθριες εγκαταστάσεις Μέσης Ανατολής ή σε χώρους κινητήρα όπου οι θερμοκρασίες περιβάλλοντος συνήθως υπερβαίνουν τους 90°C.

Υγρασία, έκπλυση & χημική έκθεση

Πέρα από τα θαλάσσια περιβάλλοντα, η ηλεκτροστιλβωμένη κατασκευή SS304 αντιστέκεται στη συνεχή υψηλή υγρασία των τροπικών εγκαταστάσεων, στα επιθετικά χημικά καθαρισμού που χρησιμοποιούνται στους κύκλους πλύσης επεξεργασίας τροφίμων και στις ήπια όξινες ατμόσφαιρες που βρίσκονται σε ορισμένες εγκαταστάσεις χημικής επεξεργασίας και επεξεργασίας λυμάτων. Σε αντίθεση με τις βαμμένες επιφάνειες που παγιδεύουν την υγρασία στις μικροσχισμές, το ηλεκτροστιλβωμένο φινίρισμα εξαλείφει το πορώδες της επιφάνειας και μειώνει την αποτελεσματική επιφάνεια που είναι διαθέσιμη για πρόσφυση ρύπων κατά περισσότερο από 80% σε σύγκριση με τον κατεργασμένο ανοξείδωτο χάλυβα.

Γιατί το JGX-0160D-4.8A Excel σε απομακρυσμένες και μη προσβάσιμες εγκαταστάσεις

Μηδενική προγραμματισμένη συντήρηση — Επαληθεύτηκε από τη σχεδίαση

Για εξοπλισμό εγκατεστημένο σε υπεράκτιες πλατφόρμες, απομακρυσμένα αντλιοστάσια ή υπερυψωμένες κατασκευές όπου μια επίσκεψη συντήρησης περιλαμβάνει πρόσβαση γερανού, άδειες ασφαλείας και χρόνο διακοπής παραγωγής, η οικονομική αξία ενός απομονωτή χωρίς συντήρηση δεν μπορεί να υπερεκτιμηθεί. Το JGX-0160D-4.8A έχειχωρίς αναλώσιμα εξαρτήματα: δεν υπάρχει ελαστικό στοιχείο για αντικατάσταση, χωρίς υγρό για συμπλήρωση, χωρίς ελατήριο για εκ νέου τάνυση και χωρίς κολλημένο σύνδεσμο για έλεγχο για διαχωρισμό. Η απόσβεση του μετά10 εκατομμύρια κύκλοι φόρτωσηςπαραμένει εντός του 5% της γραμμής βάσης που κατασκευάζεται - ουσιαστικά ένα εξάρτημα διάρκειας ζωής για τον περισσότερο βιομηχανικό εξοπλισμό.

Προστασία όλων των αξόνων για δυναμικά περιβάλλοντα πολλαπλών κατευθύνσεων

Οι υπεράκτιες πλατφόρμες, τα εμπορικά πλοία και ο κινητός εξοπλισμός αντιμετωπίζουν κραδασμούς που είναι εγγενώς πολλαπλών κατευθύνσεων — η ρίψη και η κύλιση που προκαλείται από τα κύματα συνδυάζονται με την κατακόρυφη και στρεπτική διέγερση που προκαλείται από μηχανήματα για να δημιουργήσουν περίπλοκη, απρόβλεπτη φόρτιση. Η γεωμετρία του συρματόσχοινου JGX-0160D-4.8A παρέχει γνήσιαπολυκατευθυντική απομόνωση όλων των αξόνωνσε μια ενιαία συμπαγή βάση, απορροφώντας ενέργεια ταυτόχρονα σε λειτουργίες συμπίεσης, διάτμησης και κύλισης. Αυτό εξαλείφει τη μηχανική πολυπλοκότητα του καθορισμού και του προσανατολισμού πολλαπλών απομονωτών ενός άξονα για κάθε βαθμό ελευθερίας.

Συνεπής απόδοση υπό μεταβλητή φόρτωση

Τα περιβάλλοντα δόνησης είναι σπάνια στατικά. Μια αντλία που λειτουργεί ομαλά στη σχεδιασμένη ροή μπορεί να σχηματίσει κοιλότητα υπό συνθήκες χαμηλής ροής. ένας συμπιεστής που είναι ισορροπημένος σε πλήρες φορτίο μπορεί να δημιουργήσει διαφορετικές αρμονικές κατά την εκκίνηση. Ο συνδυασμός του JGX-0160D-4.8A απόσβεσης Coulomb που εξαρτάται από το πλάτος και υστερητική απόσβεση ανεξάρτητης συχνότητας παρέχειευρυζωνική απομόνωση που προσαρμόζεται στις μεταβαλλόμενες συνθήκεςχωρίς να απαιτείται χειροκίνητος συντονισμός ή ρύθμιση — ένα σημαντικό πλεονέκτημα για εξοπλισμό που λειτουργεί σε ένα εύρος ταχυτήτων, φορτίων ή συνθηκών διεργασίας.

Τεχνικές Προδιαγραφές

Οδηγός εφαρμογής ανά κλάδο

Offshore Oil & Gas

Στις υπεράκτιες πλατφόρμες παραγωγής και στα πλοία FPSO, ο χρόνος λειτουργίας του εξοπλισμού επηρεάζει άμεσα τα έσοδα. Το JGX-0160D-4.8A προδιαγράφεται για ολισθητήρες αντλιών, σετ γεννητριών έκτακτης ανάγκης, πακέτα αεροσυμπιεστών και στεγνωτήρες αέρα οργάνων όπου η ατμόσφαιρα με αλάτι και η λειτουργία 24/7 απαιτούν λύσεις απομόνωσης που δεν υποβαθμίζονται μεταξύ προγραμματισμένων τερματισμών. Η σχεδίαση χωρίς συντήρηση εκτιμάται ιδιαίτερα για εξοπλισμό που βρίσκεται σε χαμηλότερα καταστρώματα ή σε περιορισμένους χώρους όπου η πρόσβαση για αντικατάσταση απομόνωσης θα απαιτούσε σημαντική προετοιμασία και χρόνο διακοπής λειτουργίας.

Εμπορική Ναυτιλία

Για φορτηγά πλοία, επιβατηγά πορθμεία, ρυμουλκά και σκάφη εξυπηρέτησης, το JGX-0160D-4.8A παρέχει μόνωση κραδασμών για τον κύριο βοηθητικό εξοπλισμό του κινητήρα, τις μονάδες ψύκτη HVAC, τις πυροσβεστικές αντλίες έκτακτης ανάγκης και τις ηλεκτρονικές κονσόλες γέφυρας. Το χαρακτηριστικό απομόνωσης όλων των αξόνων αντιμετωπίζει το συνδυασμένο περιβάλλον κίνησης roll-pitch-heave μοναδικό για εξοπλισμό τοποθετημένο σε σκάφος, ενώ η ηλεκτροστιλβωμένη κατασκευή SS304 αντέχει στην επίμονη υγρασία και την περιστασιακή έκθεση σε αλμυρό νερό εγκαταστάσεων μηχανοστασίου και καταστρώματος.

Παράκτιες Υποδομές

Οι μονάδες αφαλάτωσης, οι τερματικοί σταθμοί LNG, οι μονάδες ισχύος λιμενικών γερανών και οι εγκαταστάσεις επεξεργασίας παράκτιων λυμάτων λειτουργούν σε ατμόσφαιρες όπου οι ρυθμοί εναπόθεσης χλωρίου μπορεί να υπερβούν τα 50 mg/m² την ημέρα. Η ηλεκτρογυαλισμένη επιφάνεια του JGX-0160D-4.8A ελαχιστοποιεί την πρόσφυση χλωρίου και εξαλείφει τις θέσεις πυροδότησης μικροκοψίματος που επιταχύνουν τη διάβρωση σε τυπικές βάσεις από ανοξείδωτο χάλυβα ή επικαλυμμένες ανθρακούχες βάσεις.

Επεξεργασία Τροφίμων & Ποτών

Το ηλεκτρογυαλισμένο φινίρισμα όχι μόνο αντιστέκεται στη διάβρωση — παρέχει μια υγιεινή επιφάνεια χωρίς μικροχαράξεις όπου μπορούν να φιλοξενηθούν βακτήρια, καθιστώντας το JGX-0160D-4.8A κατάλληλο για αντλίες, μεταφορείς και εξοπλισμό ανάμειξης σε εγκαταστάσεις που υπόκεινται σε συχνή έκπλυση υψηλής πίεσης με χημικά καθαρισμού. Η απουσία στοιχείων από καουτσούκ εξαλείφει επίσης τις ανησυχίες σχετικά με τα σωματίδια ελαστομερούς που μολύνουν τις περιοχές παραγωγής.

Εγκαταστάσεις απομακρυσμένες και χωρίς επίβλεψη

Τα αντλιοστάσια, τα καταφύγια τηλεπικοινωνιακού εξοπλισμού και οι σταθμοί παρακολούθησης σε απομακρυσμένες τοποθεσίες μοιράζονται μια κοινή πρόκληση: το κόστος μιας επίσκεψης συντήρησης συχνά υπερβαίνει το κόστος του εξαρτήματος που επισκευάζεται. Η επαληθευμένη διάρκεια ζωής του JGX-0160D-4.8A το καθιστά την προεπιλεγμένη προδιαγραφή για απομόνωση κραδασμών σε εγκαταστάσεις όπου ο πλησιέστερος εξειδικευμένος τεχνικός απέχει ώρες ή μέρες.

Σύγκριση συνολικού κόστους ιδιοκτησίας

Κατά την αξιολόγηση λύσεων απομόνωσης κραδασμών, το κόστος προμήθειας είναι μόνο το σημείο εκκίνησης. Εξετάστε μια τυπική εγκατάσταση βιομηχανικής αντλίας με διάρκεια ζωής 10 ετών:

• Βάσεις από καουτσούκ:Αρχικό κόστος: χαμηλό. Αναμενόμενο διάστημα αντικατάστασης: 3–5 χρόνια λόγω σετ οξείδωσης και συμπίεσης. Πάνω από 10 χρόνια: 2–3 κύκλοι αντικατάστασης συν εργασία και χρόνο διακοπής λειτουργίας. Συνολικό κόστος: συνήθως 3–5* το αρχικό κόστος τοποθέτησης.
• Μονωτήρες ελατηρίου με ελαστομερή μαξιλαράκια:Αρχικό κόστος: μέτριο. Αντικατάσταση τακακιών κάθε 3-5 χρόνια, καθώς και περιοδικός έλεγχος του ελατηρίου και πιθανή επανατάχυνση. Απαιτεί πλευρικά snubbers για εφαρμογές πολλαπλών κατευθύνσεων, προσθέτοντας πολυπλοκότητα.
• JGX-0160D-4.8A Απομονωτής συρματόσχοινου:Κανένας κύκλος αντικατάστασης, καμία επιθεώρηση πέρα ​​από τη συντήρηση του τυπικού εξοπλισμού, κανένας βοηθητικός φραγμός ή συγκράτηση. Μία εγκατάσταση, μία προμήθεια, μηδενικά προγραμματισμένα συμβάντα συντήρησης.

Οδηγίες επιλογής και εγκατάστασης

Για να καθορίσετε τον σωστό αριθμό απομονωτών JGX-0160D-4.8A για την εφαρμογή σας:

1. Υπολογίστε το συνολικό υποστηριζόμενο βάροςσυμπεριλαμβανομένου του εξοπλισμού, του πλαισίου τοποθέτησης και τυχόν συνδεδεμένων φορτίων σωληνώσεων/αγωγών.
2. Διαιρέστε με 160 κιλά(ονομαστικό στατικό φορτίο ανά απομονωτή) για τον προσδιορισμό του ελάχιστου αριθμού στηριγμάτων.
3. Εφαρμόστε συντελεστή σέρβις 1,5–2,0για δυναμικό εξοπλισμό (αντλίες, συμπιεστές, κινητήρες) ή 1,2–1,5 για στατικό εξοπλισμό (ερμάρια ελέγχου, μετασχηματιστές).
4. Μανδρίζωσε ζυγό αριθμό και κατανέμονται συμμετρικά κάτω από τη βάση του εξοπλισμού.

Για βέλτιστη απόδοση απομόνωσης, βεβαιωθείτε ότι η επιφάνεια στερέωσης είναι επίπεδη, άκαμπτη και καθαρή. Χρησιμοποιήστε συνδετήρες από ανοξείδωτο χάλυβα για να ταιριάζει με το υλικό απομόνωσης και να διατηρήσετε το ανθεκτικό στη διάβρωση συγκρότημα. Αποφύγετε την υπερβολική ροπή — η μόνωση πρέπει να στερεώνεται σταθερά χωρίς να συμπιέζεται το στοιχείο συρματόσχοινου σε κατάσταση ηρεμίας.

Επικοινωνήστε με την ομάδα μηχανικών εφαρμογών μας για βοήθεια επιλογής για συγκεκριμένο έργο, αιτήματα προσαρμοσμένης διαμόρφωσης ή τιμολόγηση RFQ μεγάλου όγκου.
