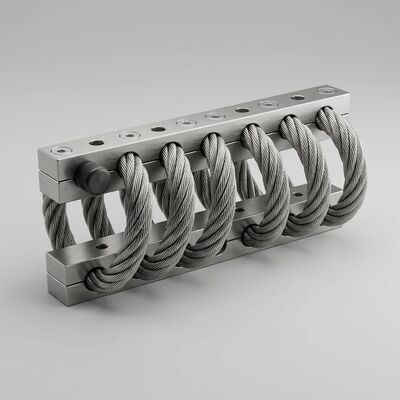

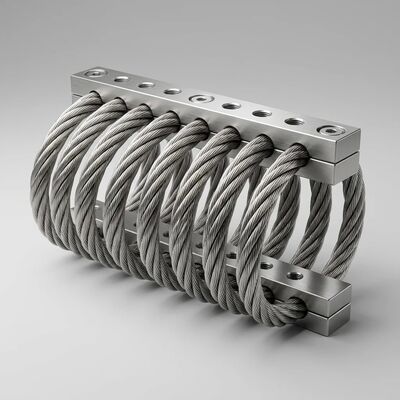

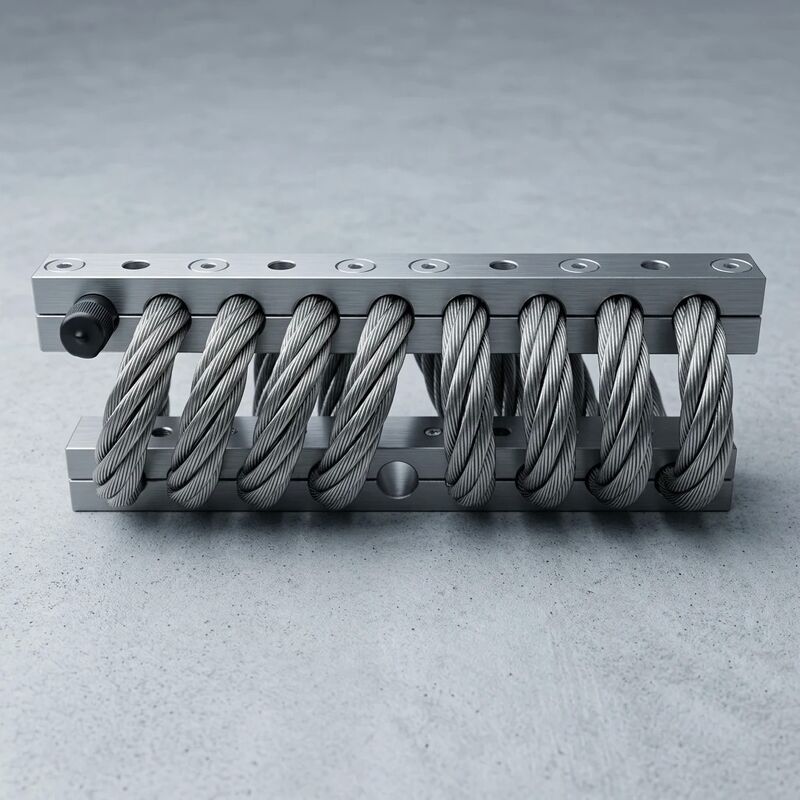

JGX-2228D-1250B Απομονωτήρας συρματόσχοινου ελέγχου κραδασμών με ασφάλεια για αστοχία για διαχείριση παραμόρφωσης ακριβείας

JGX-2228D-1250B Απομονωτής συρματόσχοινων ελέγχου κραδασμών

Στη μηχανική δονήσεων, υπάρχει μια επίμονη αντιστάθμιση μεταξύ της απόδοσης απόσβεσης και της προβλεψιμότητας. Οι υδραυλικοί αποσβεστήρες προσφέρουν υψηλούς, συντονιζόμενους συντελεστές απόσβεσης, αλλά εισάγουν στεγανοποιήσεις ρευστού που διαρρέουν, ιξώδες που μετατοπίζεται με τη θερμοκρασία και σπηλαίωση που δημιουργεί μη γραμμικές ασυνέχειες δύναμης. Οι ελαστομερείς βάσεις είναι απλές και φθηνές, αλλά παρουσιάζουν ακαμψία και απόσβεση που μετατοπίζεται με το χρόνο, τη θερμοκρασία και το ιστορικό καταπόνησης—καθιστώντας τη δυναμική απόκριση του συστήματος απομόνωσης κινούμενο στόχο. Το JGX-2228D-1250B επιλύει αυτό το συμβιβασμό αγκυρώνοντάς τοέλεγχος κραδασμών με ασφάλειασε έναν φυσικό μηχανισμό που είναι ταυτόχρονα υψηλής απόδοσης και εγγενώς σταθερός: Τριβή Coulomb μεταξύ χαλύβδινων συρμάτων.

Ο μηχανισμός απόσβεσης: 133 διεπαφές τριβής παράλληλα

Το συρματόσχοινο 8,0 mm του JGX-2228D-1250B είναι κατασκευασμένο ως δέσμη 7*19 κλώνων — επτά, η καθεμία περιέχει δεκαεννέα μεμονωμένα χαλύβδινα σύρματα AISI 316L, για συνολικά 133 νήματα σε μία μόνο διατομή σχοινιού. Όταν η έλικα παραμορφώνεται υπό εξωτερική δόνηση, τα παρακείμενα σύρματα μέσα σε κάθε δέσμη κλώνου ολισθαίνουν το ένα πάνω στο άλλο σε μικροσκοπική κλίμακα. Αυτή η ολίσθηση μεταξύ των συρμάτων μετατρέπει την κινητική ενέργεια (δόνηση) σε θερμότητα μέσω της ξηρής τριβής Coulomb.

Βασικά χαρακτηριστικά αυτού του μηχανισμού απόσβεσης:

• Κατανεμημένος πλεονασμός: Η δύναμη απόσβεσης δημιουργείται σε 133 παράλληλες διεπαφές επαφής. Καμία μεμονωμένη διεπαφή δεν συνεισφέρει περισσότερο από περίπου το 0,75% της συνολικής ικανότητας απόσβεσης. Η αστοχία οποιουδήποτε μεμονωμένου καλωδίου - μια στατιστική σχεδόν αδύνατη εντός του ορίου κόπωσης - μειώνει τη συνολική απόσβεση κατά λιγότερο από 1%, διατηρώντας τοέλεγχος κραδασμών με ασφάλειαλειτουργία.
• Μη ευαισθησία στη θερμοκρασία: Ο συντελεστής τριβής του ανοξείδωτου χάλυβα 316L από μόνος του ποικίλλει λιγότερο από 10% στο εύρος λειτουργίας -40°C έως +180°C. Αντίθετα, το ιξώδες του υγρού απόσβεσης σιλικόνης μπορεί να αλλάξει κατά ένα συντελεστή 20 στο ίδιο διάστημα, καθιστώντας έναν αποσβεστήρα υγρού υπερβολικά αποσβεσμένο κατά την ψυχρή εκκίνηση και υποαπόσβεση στη θερμοκρασία λειτουργίας.
• Εξάρτηση από το πλάτος (ωφέλιμη): Σε χαμηλά πλάτη κραδασμών (συνήθης λειτουργίας κανονικής περιστρεφόμενης μηχανής), η ολίσθηση μεταξύ των συρμάτων είναι ελάχιστη και ο απομονωτής συμπεριφέρεται ως ένα κυρίως ελαστικό ελατήριο με χαμηλή απαγωγή ενέργειας – διατηρώντας υψηλή απόδοση απομόνωσης μεταδοτικότητας. Καθώς αυξάνεται το πλάτος (συμβάντα κλονισμού, μεταβατικά κατά την εκκίνηση), η ολίσθηση εμπλέκεται προοδευτικά, αυξάνοντας την πραγματική αναλογία απόσβεσης από περίπου 0,15 σε 0,25 για να απορροφήσει τη μεγαλύτερη εισροή ενέργειας.
• Μηδενική υποβάθμιση με την ηλικία: Σε αντίθεση με τα ιξωδοελαστικά πολυμερή όπου το μοριακό δίκτυο μακράς αλυσίδας αποικοδομείται λόγω οξείδωσης, κοπής αλυσίδας και μεταβολών της πυκνότητας σταυροειδών συνδέσμων, η κρυσταλλική μεταλλική δομή του χάλυβα 316L δεν εξελίσσεται με την πάροδο του χρόνου σε θερμοκρασίες κάτω από το όριο ανακρυστάλλωσης (>500°C). Η απόδοση απόσβεσης στο έτος 15 είναι, για όλους τους πρακτικούς σκοπούς, πανομοιότυπη με την απόδοση απόσβεσης την ημέρα 1.

Απόκλιση ακριβείας: ±3% Μονάδα σε Μονάδα, 100% Δοκιμασμένο

Έλεγχος παραμόρφωσης ακριβείαςείναι η πειθαρχία της μηχανικής που διασφαλίζει ότι όταν εφαρμόζεται ένα συγκεκριμένο στατικό φορτίο, η μετατόπιση που προκύπτει είναι προβλέψιμη — όχι μόνο από τις εξισώσεις σχεδιασμού, αλλά από την πραγματική κατασκευασμένη μονάδα στα χέρια του χρήστη. Το JGX-2228D-1250B επιτυγχάνει ±3% διακύμανση στατικής απόκλισης από μονάδα σε μονάδα, που επαληθεύεται σε κάθε μονάδα πριν από τη σειριοποίηση.

Γιατί αυτή η ανοχή έχει σημασία σε συστήματα στήριξης πολλαπλών σημείων:

Σκεφτείτε μια ολίσθηση συμπιεστή 2.400 kg που υποστηρίζεται από τέσσερις βάσεις JGX-2228D-1250B, καθεμία από τις οποίες φέρει στατικό φορτίο 600 kg. Σε αυτό το φορτίο, η ονομαστική στατική απόκλιση είναι περίπου 12 mm. Με ανοχή ±3%, η παραμόρφωση στη χειρότερη περίπτωση που κατανέμεται στις τέσσερις βάσεις είναι 11,64 mm έως 12,36 mm—μέγιστη διαφορά ύψους 0,72 mm από βάση σε βάση. Σε μια τυπική απόσταση βάσης 800 mm, αυτό δημιουργεί μια γωνιακή κλίση περίπου 0,05°, η οποία είναι εντός της ανοχής ευθυγράμμισης σχεδόν όλων των τυπικών εύκαμπτων συνδέσμων άξονα (συνήθως 0,25°–1,0° ανάλογα με τον τύπο ζεύξης). Η σύζευξη δεν είναι ο περιοριστικός παράγοντας. οι βάσεις είναι αρκετά ακριβείς ώστε να διατηρούν την ευθυγράμμιση της ζεύξης χωρίς να γυαλίζουν.

Οι διαδικασίες παραγωγής που παρέχουν αυτή τη συνέπεια:

• Πηνία συρματόσχοινο CNC: Ο έλεγχος τάσης κλειστού βρόχου κατά τη διαμόρφωση της έλικας διατηρεί σταθερή γεωμετρία πηνίου εντός ±0,3 mm διακύμανσης βήματος.
• Επεξεργασία μπλοκ σφιγκτήρα ακριβείας: Οι τσέπες σχοινιού σύλληψης στα μπλοκ σφιγκτήρα 6061-T6 είναι κατεργασμένες με CNC με ανοχή διαστάσεων ±0,02 mm, εξασφαλίζοντας ομοιόμορφη περιφερειακή πίεση λαβής στο σχοινί και στα δύο άκρα.
• 100% επαλήθευση καμπύλης φορτίου-παραμόρφωσης: Κάθε σειριακή μονάδα είναι τοποθετημένη σε βαθμονομημένη σερβοϋδραυλική βάση δοκιμής και υποβάλλεται σε ράμπα φορτίου από μηδέν έως 1.300 kg, ενώ η παραμόρφωση μετράται από έναν αισθητήρα μετατόπισης λέιζερ με ανάλυση 0,01 mm. Η καμπύλη που προκύπτει συγκρίνεται ψηφιακά με την κύρια αναφορά. Οι μονάδες που υπερβαίνουν τη ζώνη εκτροπής ±3% απορρίπτονται αυτόματα και τίθενται σε καραντίνα για διερεύνηση της βασικής αιτίας.
• Στατιστικός έλεγχος διεργασιών: Τα δεδομένα εκτροπής σε επίπεδο παρτίδας παρακολουθούνται σε γραφήματα ελέγχου. Μετατοπίσεις στη μέση απόκλιση ή αυξήσεις στη διακύμανση ενεργοποιούν τις προ-εκτός προδιαγραφών προσαρμογές της διαδικασίας πριν από την παραγωγή μη συμμορφούμενων μονάδων.

Ακαμψία τριών ζωνών: Απαλή στο Cruise, άκαμπτη στην κρούση

Ο ρυθμός στατικού ελατηρίου του JGX-2228D-1250B δεν είναι ένας μοναδικός αριθμός. είναι μια καμπύλη με τρεις διακριτές ζώνες που καθορίζονται από τη φυσική κατάσταση της έλικας του συρματόσχοινου υπό προοδευτική φόρτιση:

Αυτή η προοδευτική καμπύλη είναι το πιο πολύτιμο δυναμικό χαρακτηριστικό του απομονωτή. Κατά την κανονική λειτουργία στη Ζώνη Ι ή ΙΙ, η χαμηλή δυναμική ακαμψία παρέχει υψηλή απόδοση απομόνωσης—περισσότερο από το 85% της ενέργειας δόνησης μπλοκάρεται σε συχνότητες πάνω από 1,4* της φυσικής συχνότητας. Όταν ένα συμβάν κρούσης ή μια παροδική ροπή εκκίνησης οδηγεί τη βάση στη Ζώνη III, η απότομη αύξηση της ακαμψίας περιορίζει τη μετατόπιση στα 22 mm το μέγιστο χωρίς επαφή μετάλλου με μέταλλο, πυθμένα υγρού ή σύνθλιψη ελαστομερούς. Δεν υπάρχουν εξωτερικά ελατήρια για ρύθμιση, δεν υπάρχουν κενά για ρύθμιση και δεν υπάρχουν συμπληρωματικά ελατήρια για συντονισμό. Το μοναδικό ελικοειδές στοιχείο χειρίζεται το πλήρες δυναμικό εύρος.

Δυναμικά δεδομένα απόδοσης

Τεχνικές Προδιαγραφές

Ακριβείας-Κρίσιμες Εφαρμογές

• CNC Μηχανουργικά Κέντρα & Μηχανήματα Τροφοδοσίας: Η γεωμετρική ακρίβεια εργαλειομηχανών εξαρτάται από τη διατήρηση του επιπέδου θεμελίωσης εντός δευτερολέπτων τόξου. Η ανοχή απόκλισης στήριξης ±3% διασφαλίζει ότι η κλίνη του μηχανήματος δεν γέρνει προοδευτικά καθώς τα στηρίγματα εγκαθίστανται, διατηρώντας την ογκομετρική ακρίβεια τοποθέτησης που επαληθεύεται κατά τη δοκιμή αποδοχής στο εργοστάσιο.
• Μηχανές μέτρησης συντεταγμένων (CMM): Ο εργαστηριακός εξοπλισμός μετρολογίας με αβεβαιότητα μέτρησης κάτω του μικρού δεν μπορεί να ανεχθεί τη μετατόπιση της βάσης μεταξύ των διαστημάτων βαθμονόμησης. Το χαρακτηριστικό μηδενικής ερπυσμού του εξολοκλήρου μεταλλικού JGX-2228D-1250B εξαλείφει την αργή προοδευτική πτώση (μm/μήνα) που είναι τυπική των ελαστομερών στηριγμάτων υπό συνεχές στατικό φορτίο, διατηρώντας τη χωρική βαθμονόμηση του CMM χωρίς επανατοποθέτηση.
• Μηχανήματα Ζυγοστάθμισης Ακριβείας: Η δυναμική εξισορρόπηση των στροφείων στροβίλου, των στροφαλοφόρων αξόνων και των αξόνων υψηλής ταχύτητας απαιτεί το ίδιο το μηχάνημα εξισορρόπησης να είναι απομονωμένο από τους κραδασμούς του δαπέδου ενώ παραμένει σταθερά τοποθετημένο. Η προοδευτική καμπύλη ακαμψίας παρέχει απομόνωση κατά τη φάση μέτρησης ισορροπίας (είσοδος χαμηλού πλάτους) ενώ αντιστέκεται στη μετατόπιση από τις δυνάμεις ανισορροπίας του ρότορα κατά τη διάρκεια της περιστροφής.
• Εργαλεία Λιθογραφίας & Επιθεώρησης Ημιαγωγών: Τα συστήματα επιθεώρησης γκοφρέτας και δέσμης ηλεκτρονίων στα εργοστάσια ημιαγωγών λειτουργούν με ανοχές τοποθέτησης μετρούμενες σε νανόμετρα. Η εξ ολοκλήρου μεταλλική κατασκευή εξαλείφει την εξάτμιση πλαστικοποιητών και πτητικών οργανικών ενώσεων (VOCs) από ελαστομερή βάση που μπορεί να συμπυκνωθεί σε οπτικές επιφάνειες, ενώ η ανοχή παραμόρφωσης ακριβείας διατηρεί την ευθυγράμμιση του εργαλείου με το απομονωμένο από κραδασμούς υποδάπεδο της εγκατάστασης.
• Πίνακες συμβολόμετρου λέιζερ & οπτικών: Τα οπτικά πειράματα ερευνητικού βαθμού με καμπάνιες μέτρησης πολλών ημερών απαιτούν βάσεις που δεν μετατοπίζονται κατά τη διάρκεια του πειράματος. Η εξ' ολοκλήρου μεταλλική αρχιτεκτονική του JGX-2228D-1250B εξαλείφει την αργή αλλαγή ύψους που προοδευτικά λανθασμένη ευθυγράμμιση των διαδρομών δέσμης για ώρες ή ημέρες.
• Μηχανήματα Συσκευασίας & Εκτύπωσης Υψηλής Ταχύτητας: Τα φλεξογραφικά πιεστήρια εκτύπωσης και οι μηχανές χαρτοκιβωτίου υψηλού κύκλου προκαλούν επαναλαμβανόμενο σοκ με 200–600 κύκλους ανά λεπτό. Η βαθμολογία κόπωσης 2 εκατομμυρίων κύκλων σε ονομαστικό φορτίο εξασφαλίζει διαστήματα σέρβις που μετρώνται σε χρόνια, όχι σε μήνες, σε περιβάλλοντα συνεχούς παραγωγής 3 βάρδιων.

Η αναλογία δυναμικής προς στατική ακαμψία: Γιατί έχει σημασία 1,1–1,3

Οι περισσότεροι ελαστομερείς απομονωτές έχουν αναλογία δυναμικής προς στατική ακαμψία 1,5–2,5, που σημαίνει ότι η βάση είναι 50–150% πιο άκαμπτη υπό κραδασμούς από ό,τι υπό στατικό φορτίο. Αυτό περιπλέκει το σχεδιασμό του συστήματος απομόνωσης επειδή η φυσική συχνότητα κατά τη λειτουργία (η οποία καθορίζει την αποτελεσματικότητα της απομόνωσης) είναι υψηλότερη από ό,τι προβλέπει ο απλός στατικός υπολογισμός. Η αναλογία 1,1–1,3 του JGX-2228D-1250B είναι από τις χαμηλότερες που μπορούν να επιτευχθούν χωρίς ενεργό έλεγχο, επειδή η τριβή Coulomb μεταξύ μεταλλικών επιφανειών παρουσιάζει πολύ μικρότερη ευαισθησία σε ρυθμό παραμόρφωσης από την ιξωδοελαστική παραμόρφωση των πολυμερών από καουτσούκ. Όταν ένας μηχανικός υπολογίζει τη φυσική συχνότητα από την καμπύλη στατικού φορτίου-εκτροπής, η φυσική συχνότητα λειτουργίας θα είναι περίπου στο 5-15% της προβλεπόμενης τιμής - ένα ακριβές σημείο εκκίνησης και όχι μια χονδροειδής εκτίμηση.

Εργοστασιακό Πακέτο Τεκμηρίωσης

Κάθε JGX-2228D-1250B παρέχεται με την ατομική καμπύλη δοκιμής απόκλισης φορτίου (ψηφιακή ή τυπωμένη, ανά προτίμηση πελάτη), το πιστοποιητικό θερμότητας 316L σύμφωνα με το EN 10204 3.1, το πιστοποιητικό billet 6061-T6 και το ημερολόγιο παρτίδας ανοδίωσης. Όλα τα έγγραφα είναι πληκτρολογημένα στον αύξοντα αριθμό που έχει χαραχθεί με λέιζερ στο σώμα του σφιγκτήρα. Αυτό το σύνολο τεκμηρίωσης υποστηρίζει ελέγχους συμμόρφωσης με τους κανονισμούς, επιθεώρηση εισερχομένων πελατών και προγράμματα πιστοποίησης εξοπλισμού σε βιομηχανίες, όπως η παραγωγή ενέργειας, το πετρέλαιο και το φυσικό αέριο και οι διαδικασίες έγκρισης του νηογνώμονα ναυτιλία.
