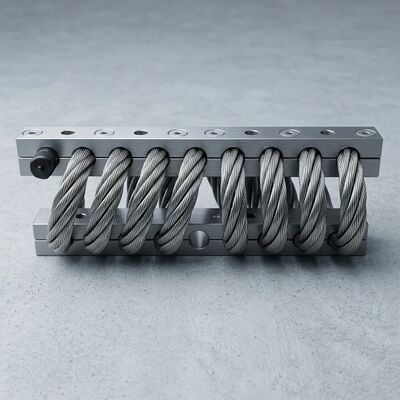

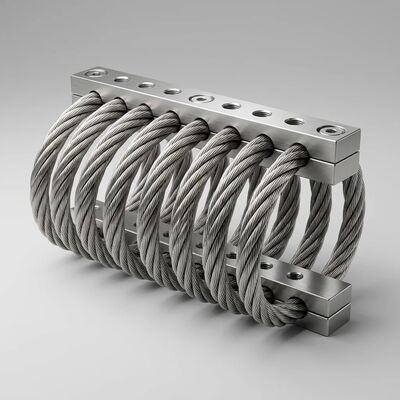

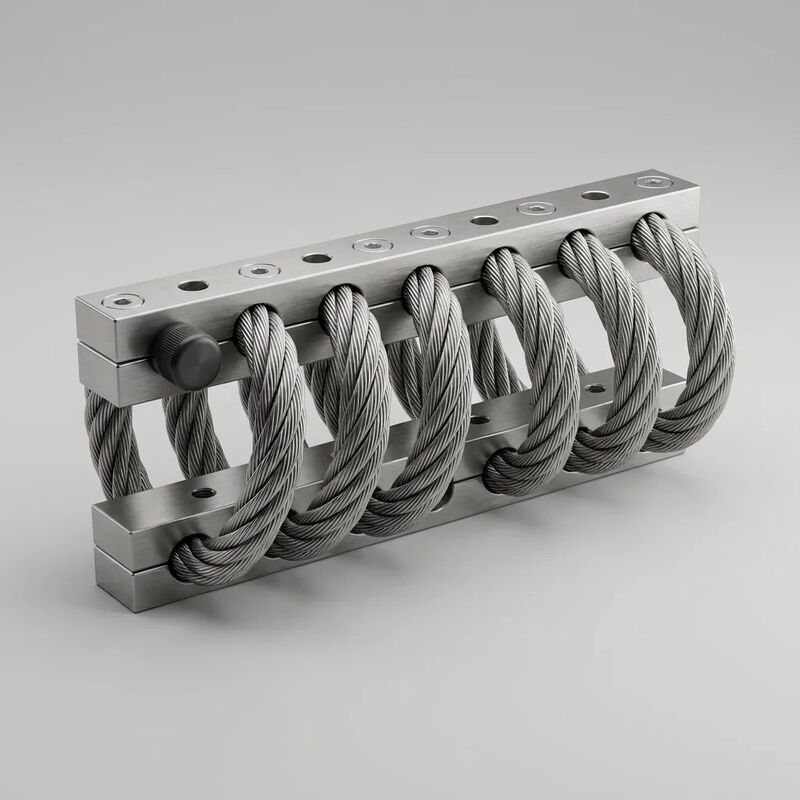

JGX-2228D-1250B Απομονωτής κραδασμών συρματόσχοινου ασφαλούς αστοχίας για εφαρμογές ευρείας κλίμακας φορτίου Plug-and-Play

JGX-2228D-1250B Απομονωτής κραδασμών συρματόσχοινο ασφαλούς αστοχίας

Ο χρόνος διακοπής λειτουργίας του βιομηχανικού εξοπλισμού έχει δύο βασικές αιτίες που τα προϊόντα απομόνωσης κραδασμών μπορούν είτε να αποτρέψουν είτε να προκαλέσουν. Το πρώτο είναι προφανές: οι υπερβολικοί κραδασμοί βλάπτουν τα ρουλεμάν, ραγίζουν τις συγκολλήσεις και χαλαρώνουν τους συνδετήρες. Το δεύτερο είναι πιο λεπτό: η ίδια η βάση κραδασμών γίνεται το σημείο αστοχίας όταν τα ελαστομερή σκίζονται, οι βίδες χάνουν την προφόρτιση καθώς το καουτσούκ σέρνεται ή μια βάση σχεδιασμένη για μια κατηγορία βάρους τοποθετείται κάτω από μια μηχανή διαφορετικής κατηγορίας. Το JGX-2228D-1250B έχει σχεδιαστεί για να εξαλείφει και τις δύο καταστάσεις αστοχίας ταυτόχρονα—μέσω μιας δομικής αρχιτεκτονικής που είναι ασφαλής έναντι αστοχίας που δεν μπορεί να σχιστεί, δεν μπορεί να ερπυσθεί και καλύπτει ένα εύρος φορτίου 12:1 με έναν μόνο αριθμό εξαρτήματος.

Διαδρομή φόρτωσης ασφαλούς αστοχίας: Γιατί δεν μπορεί να αποσυναρμολογηθεί

Κάθε συμβατική ελαστομερής βάση έχει μια κρυφή ευπάθεια σχεδιασμού: το ελαστικό στοιχείο είναι ταυτόχρονα το ελατήριο, ο αποσβεστήρας και η μοναδική δομική σύνδεση μεταξύ εξοπλισμού και θεμελίωσης. Η αστοχία δεσμού στη διεπαφή καουτσούκ προς μέταλλο—που προκαλείται από θερμικό κύκλο, προσβολή όζοντος ή υπερφόρτωση εφελκυσμού—κόβει τη μοναδική διαδρομή φορτίου. Ο εξοπλισμός δεν είναι πλέον συγκρατημένος.

Το JGX-2228D-1250B εξαλείφει αυτήν την αρχιτεκτονική αποτυχίας ενός σημείου μέσω τουδομικός σχεδιασμός ασφαλούς έναντι αστοχίας. Η διαδρομή φόρτωσης είναι: μπουλόνι στερέωσης → μπλοκ αλουμινίου σφιγκτήρα 6061-T6 (επάνω) → έλικα συρματόσχοινου 10 σερπαντίνας 316L → μπλοκ σφιγκτήρα αλουμινίου 6061-T6 (κάτω) → μπουλόνι στερέωσης → βάση. Κάθε στοιχείο σε αυτή την αλυσίδα είναι μεταλλικό, μηχανικά συμπλεγμένο και ανίκανο να αποσυνδεθεί επειδή δεν υπάρχουν δεσμοί. Το σχοινί αιχμαλωτίζεται με περιφερειακή δύναμη σύσφιξης σε ολόκληρη τη διάμετρό του και στα δύο άκρα - δεν μπορεί να τραβήξει έξω από τους σφιγκτήρες κάτω από οποιοδήποτε φορτίο εφελκυσμού που μπορεί να αντέξει το ίδιο το σχοινί.

Μέσα στην ίδια την έλικα, ο πλεονασμός κατανέμεται σε 133 μεμονωμένα χαλύβδινα σύρματα (7 κλώνοι * 19 σύρματα ανά κλώνο). Ένα κάταγμα σε οποιοδήποτε μεμονωμένο καλώδιο - ένα εξαιρετικά απίθανο γεγονός δεδομένης της αντοχής του υλικού 316L στην κόπωση - μειώνει την περιοχή διατομής του σχοινιού κατά 0,75%. Τα υπόλοιπα 132 καλώδια συνεχίζουν να φέρουν το στατικό φορτίο και παρέχουν απόσβεση τριβής Coulomb μέσω των ανέπαφων διασυνδέσεών τους μεταξύ των κλώνων. Αυτό δεν είναι ένας σχεδιασμένος παράγοντας ασφάλειας που προστίθεται σε μια θεμελιωδώς ευάλωτη αρχιτεκτονική. Είναι μια εγγενής ιδιότητα του λανθάνοντος συρματόσχοινου: καταμερισμός φορτίου σε κάθε συστατικό νήμα, χωρίς μηχανισμό για την αποτυχία διάδοσης ενός μόνο νήματος.

Η πρακτική συνέπεια: οι χειριστές μπορούν να καθορίσουν το JGX-2228D-1250B για εξοπλισμό όπου μια αστοχία τοποθέτησης θα δημιουργούσε ένα περιστατικό ασφαλείας ή μια απαράδεκτη διακοπή παραγωγής, χωρίς να προσθέσουν δευτερεύοντα συστήματα συγκράτησης, snubbers ή περιττά ζεύγη στήριξης. Ο απομονωτής είναι το δικό του εφεδρικό.

Εγκατάσταση σε 15 λεπτά: Plug-and-Play by Design

Η εγκατάσταση της βάσης κραδασμών ήταν ιστορικά μια εργασία ακριβείας που απαιτεί δείκτες επιλογέα ευθυγράμμισης, απόθεμα και έμπειρη κρίση μυλωνά. Το JGX-2228D-1250B επαναπροσδιορίζει την εγκατάσταση ως αplug-and-playλειτουργία βιδώματος για τέσσερις λόγους:

1. Υπερμεγέθεις οπές: Οι διαμπερείς οπές Ø12,5 mm σε ένα τυπικό μπουλόνι M12 παρέχουν ±2 mm πλευρική ανοχή θέσης. Η βάση δεν χρειάζεται να τοποθετηθεί με ακρίβεια πριν από την εκκίνηση των μπουλονιών—τοποθετήστε την κατά προσέγγιση, περάστε τα μπουλόνια και το διάκενο απορροφά το σφάλμα τοποθέτησης.
2. Δεν απαιτείται προσυμπίεση: Σε αντίθεση με τους απομονωτές ελατηρίου που πρέπει να προφορτωθούν σε ένα συγκεκριμένο εγκατεστημένο ύψος (που απαιτεί μέτρηση της συμπίεσης του ελατηρίου υπό στατικό φορτίο), η προοδευτική καμπύλη ακαμψίας του JGX-2228D-1250B σημαίνει ότι η βάση αυτοεπιπεδώνεται με το βάρος του ίδιου του εξοπλισμού. Εάν μια γωνία καθίσει 1,5 mm χαμηλότερα από την άλλη λόγω ανομοιόμορφης βάσης, η διαφορά ακαμψίας είναι αρκετά μικρή ώστε η κατανομή φορτίου μεταξύ των στηριγμάτων να παραμένει εντός αποδεκτών ορίων.
3. Παράλληλες μηχανουργικές όψεις: Και τα δύο μπλοκ σφιγκτήρα έχουν επιφάνειες στερέωσης επεξεργασμένες με μηχανική κατεργασία σε επίπεδο επίπεδο 0,05 mm. Η διέλευση ενός μπουλονιού μέσα από την οπή και η ροπή του στα 80 N·m παράγει ομοιόμορφη προφόρτιση σε ολόκληρη την επιφάνεια του σφιγκτήρα χωρίς να γυαλίζει, επειδή δεν υπάρχει κενό για κλείσιμο και συμβατό στρώμα για ανομοιόμορφη συμπίεση.
4. Μόνο τυπικά εργαλεία: Μ12 εξαγωνική υποδοχή ή εξαγωνικές βίδες κεφαλής, βαθμονομημένο δυναμόκλειδο και επίπεδες ροδέλες. Χωρίς ενδείξεις καντράν, χωρίς μετρητές αισθητήρα, χωρίς υδραυλικό εξοπλισμό προέντασης. Ένας τεχνικός συντήρησης με βασική εκπαίδευση εργαλείων χειρός μπορεί να αντικαταστήσει ένα πλήρες σετ στηριγμάτων κατά τη διάρκεια ενός προγραμματισμένου παραθύρου βάρδιας.

Η εξοικονόμηση χρόνου είναι μετρήσιμη. Η αντικατάσταση τεσσάρων ελαστομερών στηριγμάτων σε μια ολίσθηση συμπιεστή απαιτεί τυπικά: ξεβιδώνοντας παλιές βάσεις (10 λεπτά), καθαρισμό διαβρωμένων πλακών βάσης (15 λεπτά), τοποθέτηση και στρίψιμο νέων στηριγμάτων στο επίπεδο (45 λεπτά), βιδώνοντας και ροπής (10 λεπτά), επαλήθευση ευθυγράμμισης (15 λεπτά) - συνολικά. Η ίδια ολίσθηση με τις βάσεις JGX-2228D-1250B: ξεβιδώστε παλιά (10 λεπτά), θέση νέα (5 λεπτά), μπουλόνι και ροπή (15 λεπτά), επαλήθευση (5 λεπτά)—συνολικά περίπου 35 λεπτά για τέσσερις βάσεις, κάτω από 10 λεπτά η καθεμία. Σε ένα περιβάλλον παραγωγής όπου ο χρόνος διακοπής κοστίζει 2.000–5.000 $ ανά ώρα, η διαφορά των 60 λεπτών ανά ολίσθηση πληρώνει για τις βάσεις στον πρώτο κύκλο αντικατάστασης.

One Mount, Εύρος Φορτίου Δώδεκα προς Ένα

Τα JGX-2228D-1250B'sευρύ φάσμα χωρητικότητας φορτίουαπό 100 kg έως 1.200 kg δεν επιτυγχάνεται με την προσφορά πολλαπλών επιλογών ελατηρίου. Είναι εγγενές στη μη γραμμική καμπύλη ακαμψίας της γεωμετρίας του ελικοειδούς συρματόσχοινου. Σε ελαφρά φορτία (100–300 kg), τα πηνία υφίστανται κυρίως ελαστική κάμψη—χαμηλή ακαμψία, περίπου 45–90 N/mm. Καθώς το φορτίο αυξάνεται στο μεσαίο εύρος (300–800 kg), η συμπίεση του κλώνου μέσα σε κάθε πηνίο προσθέτει ένα δεύτερο στοιχείο ακαμψίας, αυξάνοντας τον ενεργό ρυθμό σε περίπου 90–270 N/mm. Πάνω από 800 kg, κυριαρχεί η γεωμετρική ακαμψία της πλήρως συμπαγούς έλικας, παράγοντας την υψηλότερη ακαμψία έως και 545 N/mm. Ο μονωτήρας σκληραίνει προοδευτικά καθώς αυξάνεται το φορτίο, προσαρμόζοντας φυσικά την ικανότητα δύναμης του με το εφαρμοζόμενο βάρος χωρίς μηχανισμό ρύθμισης.

Για έναν διευθυντή συντήρησης που επιβλέπει 30 περιστρεφόμενες μηχανές που κυμαίνονται από μια φυγόκεντρη αντλία 250 kg έως έναν βιδωτό συμπιεστή 2.800 kg (4 βάσεις * 700 kg η καθεμία), το JGX-2228D-1250B καλύπτει ολόκληρο τον στόλο με έναν αριθμό ανταλλακτικού. Ένα στοιχείο γραμμής προμήθειας. Ένα σύνολο προδιαγραφών ροπής. Μία διαδικασία εγκατάστασης. Η απλοποίηση της διαχείρισης αποθέματος, εκπαίδευσης και ανταλλακτικών προσφέρει λειτουργική εξοικονόμηση που συνδυάζεται ετησίως—ανεξάρτητα από την ίδια την απόδοση της απομόνωσης κραδασμών.

Τεχνικές Προδιαγραφές

Τομείς εφαρμογής

• Βιομηχανικοί Σταθμοί Συμπιεστών: Πακέτα παλινδρομικών και κοχλιωτών συμπιεστών (200–3.000 kg συνολικού βάρους ολίσθησης) σε πετροχημικά εργοστάσια, εγκαταστάσεις επεξεργασίας αερίου και συστήματα ψύξης. Ο σχεδιασμός 10 πηνίων χειρίζεται την υπογραφή παλμών χαμηλής συχνότητας παλινδρομικών μηχανών χωρίς ενίσχυση στις αρμονικές ταχύτητας λειτουργίας 1* και 2*.
• Σετ γεννητριών Diesel & Gas: Γεννήτριες αναμονής και βασικής ισχύος από 50 kVA έως 600 kVA, όπου το ευρύ φάσμα φορτίου εξαλείφει την ανάγκη αποθήκευσης ξεχωριστών SKU για διαφορετικά μεγέθη πλαισίου γεννήτριας σε έναν στόλο ενοικίασης ή εξυπηρέτησης. Ο σχεδιασμός του διαμπερούς μπουλονιού παρέχει θετική πρόσδεση για σεισμική συγκράτηση χωρίς πρόσθετο υλικό.
• Βιομηχανική αντλία skids: Συγκροτήματα φυγοκεντρικής αντλίας πολλαπλών σταδίων, προοδευτικής κοιλότητας και αντλίας διαφράγματος σε εφαρμογές επεξεργασίας νερού, αφυδάτωσης εξόρυξης και μεταφοράς χημικών. Η προοδευτική καμπύλη ακαμψίας δέχεται τις δυνάμεις αντίδρασης υδραυλικής ώσης που μετατοπίζουν το ενεργό στατικό φορτίο κατά την εκκίνηση και τη διακοπή λειτουργίας της αντλίας.
• Εξοπλισμός μηχανοστασίου θαλάσσης: Εύκαμπτες βάσεις κινητήρων πρόωσης, στηρίγματα κιβωτίου ταχυτήτων και βοηθητικές βάσεις γεννήτριας σε σκάφη εργασίας, ρυμουλκά και πλοία μεταφοράς πληρώματος. Η κατασκευή all-316L με σφιγκτήρες σκληρής ανοδίωσης αντιστέκεται σε κοίλωμα ψεκασμού αλατιού και γαλβανική διάβρωση σε ατμόσφαιρες μηχανοστασίου χωρίς προστατευτικές επιστρώσεις που απαιτούν επιθεώρηση και ανανέωση.
• Βαριές βάσεις καμπίνας εκτός αυτοκινητοδρόμου: Απομόνωση καμπίνας χειριστή σε οικοδομικούς εκσκαφείς, τροχοφόρους φορτωτές, μπουλντόζες και γεωργικές θεριζοαλωνιστικές μηχανές όπου τα όρια έκθεσης σε κραδασμούς ολόκληρου του σώματος ρυθμίζονται από πρότυπα επαγγελματικής υγείας. Η ασφαλής διαδρομή φόρτωσης διασφαλίζει τη διατήρηση της καμπίνας σε σενάρια ανατροπής.
• Industrial Fan & Blower Foundations: Μεγάλοι φυγόκεντροι και αξονικοί ανεμιστήρες (500–3.000 kg) σε κλιβάνους τσιμέντου, συστήματα αποκονίωσης χαλυβουργείων και σταθμούς παραγωγής ηλεκτρικής ενέργειας. Η προοδευτική ακαμψία χειρίζεται την παλμική φόρτιση από συμβάντα υπερτάσεων χωρίς ζημιά στη βάση.

Οικονομική Απλοποίησης Αποθεμάτων

Μια μεσαίου μεγέθους βιομηχανική εγκατάσταση με 50 περιστρεφόμενες μηχανές σε 8 κατηγορίες βάρους διαθέτει συνήθως 4-7 διαφορετικούς αριθμούς ανταλλακτικών βάσης δόνησης. Κάθε SKU αντιπροσωπεύει: ένα στοιχείο γραμμής προμήθειας με ελάχιστες ποσότητες παραγγελιών και χρόνους παράδοσης. μια θέση ραφιού στην αποθήκη· μια απαίτηση εκπαίδευσης για το προσωπικό συντήρησης ώστε να γνωρίζει ποια βάση ταιριάζει σε ποια μηχανή. και κίνδυνος λανθασμένης εγκατάστασης όταν χρησιμοποιείται κατά λάθος βάση από λάθος κάδο.

Η ενοποίηση στο JGX-2228D-1250B στο εύρος των 100–1.200 kg ανά βάση μειώνει το απόθεμα βάσης σε ένα ή δύο SKU. Η άμεση εξοικονόμηση πόρων στη διαχείριση των αγορών, τον χώρο αποθήκευσης και τον κίνδυνο εσφαλμένης εφαρμογής είναι άμεση. Η έμμεση εξοικονόμηση —από την αποφυγή της διακοπής παραγωγής που προκαλείται από την ανακάλυψη της λανθασμένης βάσης εγκατάστασης κατά τη διάρκεια επισκευής σε νυχτερινή βάρδια—είναι πιο δύσκολο να ποσοτικοποιηθεί, αλλά είναι ο λόγος που οι μηχανικοί αξιοπιστίας τυποποιούν λύσεις μίας πηγής.

Ιχνηλασιμότητα & Ποιότητα

Κάθε JGX-2228D-1250B είναι σειριοποιημένο με λέιζερ στο σώμα του σφιγκτήρα αλουμινίου. Ο φάκελος ποιότητας—συμπεριλαμβανομένου του πιστοποιητικού θερμότητας 316L, του πιστοποιητικού παρτίδας billet 6061-T6, του αρχείου καταγραφής διαδικασίας ανοδίωσης, της καμπύλης δοκιμής εκτροπής φορτίου 100% και του αρχείου επιθεώρησης διαστάσεων—αρχειοθετείται ψηφιακά και μπορεί να ανακτηθεί με σειριακό αριθμό για τη διάρκεια ζωής του προϊόντος. Κατασκευή πιστοποιημένη κατά ISO 9001:2015 με πλήρη ιχνηλασιμότητα παρτίδας υλικών από την παραλαβή της πρώτης ύλης μέχρι την τελική συσκευασία.
