JGX-1598D-657B Απομονωτής κραδασμών με συρματόσχοινο πολλαπλών αξόνων για προστασία εξοπλισμού με πιστοποίηση σκληρού περιβάλλοντος

JGX-1598D-657B συρματόσχοινο πολλαπλών αξόνων απομόνωσης κραδασμών

Τα περισσότερα προϊόντα απομόνωσης κραδασμών έχουν σχεδιαστεί και αξιολογηθεί για μία μόνο κύρια κατεύθυνση φόρτωσης. Ο πραγματικός κόσμος δεν λειτουργεί έτσι. Μια ολίσθηση γεννήτριας σε μια υπεράκτια πλατφόρμα βλέπει να κυλά από την κυματική κίνηση. ένας κινητήρας θραυστήρα σε ορυχείο ερήμου υφίσταται ταυτόχρονο κατακόρυφο σοκ από κρούση μεταλλεύματος και πλευρική κλωτσιά από αντίδραση ροπής κίνησης ιμάντα. μια μονάδα fan coil σε ημιώροφο ενός χημικού εργοστασίου αντέχει τόσο τους δομικούς κραδασμούς του δαπέδου όσο και την ταλάντευση που προκαλείται από τον άνεμο. Η εγκατάσταση ξεχωριστών απομονωτών για κάθε άξονα είναι δαπανηρή, αναποτελεσματική για το χώρο και εισάγει αντικρουόμενες διαδρομές ακαμψίας.

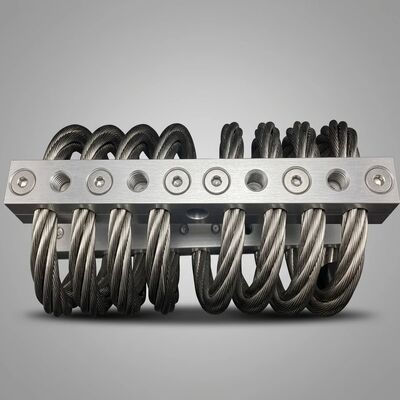

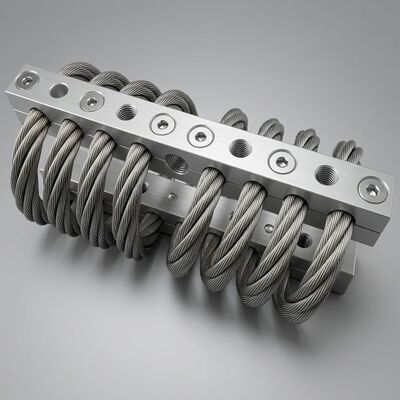

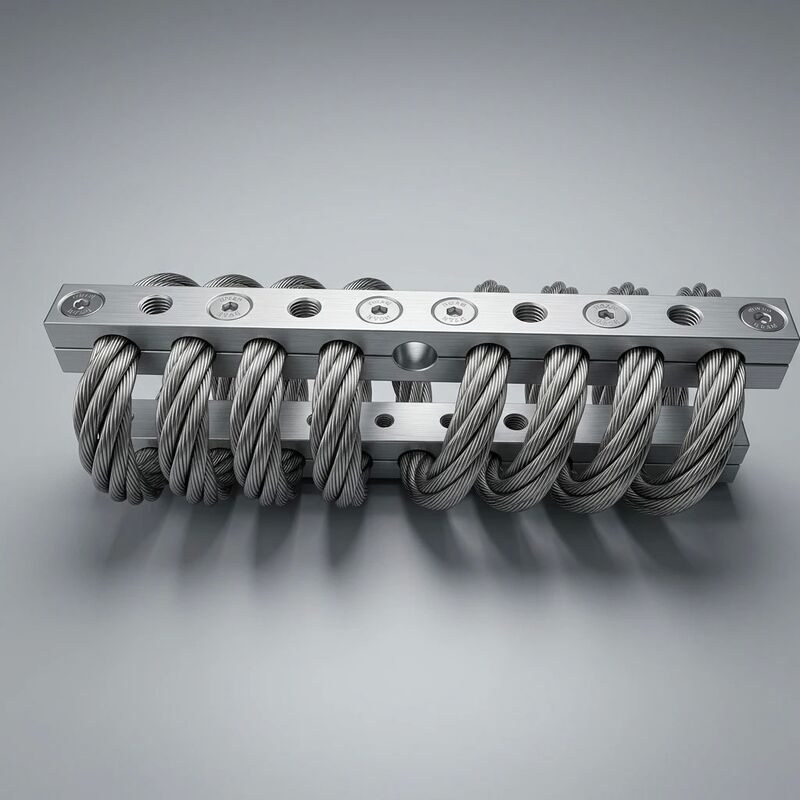

Το JGX-1598D-657B το αντιμετωπίζει με μια συμμετρική έλικα συρματόσχοινου 8 πηνίων που λειτουργεί ωςαπορρόφηση κραδασμών πολλαπλών αξόνωνστοιχείο: τα φορτία συμπίεσης, διάτμησης και κυλίνδρων αντιμετωπίζονται ταυτόχρονα από την ίδια φυσική δομή. Χωρίς βοηθητικούς αποσβεστήρες. Δεν υπάρχουν πλαίσια στήριξης πολλαπλών σταδίων. Μία μονάδα, τρεις άξονες, συνεχής προστασία.

Πώς λειτουργεί η απομόνωση πολλαπλών αξόνων σε μια ενιαία έλικα

Το μυστικό βρίσκεται στη γεωμετρία του ελικοειδούς συρματόσχοινου. Όταν ένα σπειροειδές ελατήριο συμπιέζεται, ανταποκρίνεται μόνο στο αξονικό φορτίο. Μια ράβδος στρέψης ανταποκρίνεται μόνο στην περιστροφική είσοδο. Μια έλικα συρματόσχοινου, ωστόσο, υφίσταται μια λειτουργία συζευγμένης παραμόρφωσης: η συμπίεση προκαλεί τόσο αξονική βράχυνση όσο και ελαφρά συστροφή των επιμέρους κλώνων σχοινιού. Η διάτμηση προκαλεί κάμψη της έλικας σε συνδυασμό με ολίσθηση μεταξύ των κλώνων. Τα φορτία κυλίνδρων κατανέμονται ασύμμετρα σε όλο το τμήμα βρόχου, εμπλέκοντας ορισμένους κλώνους σε τάση ενώ άλλοι εισέρχονται σε συμπίεση. Αυτή η συζευγμένη μηχανική συμπεριφορά σημαίνει ότι μια μεμονωμένη μονάδα JGX-1598D-657B διαχέει ενέργεια από εισόδους κραδασμών που φθάνουν από οποιαδήποτε κατεύθυνση—όχι με τρεις ξεχωριστούς μηχανισμούς, αλλά με μία ολιστική δομική απόκριση.

Για τον μηχανικό σχεδιασμού, αυτό απλοποιεί την αρχιτεκτονική του συστήματος τοποθέτησης. Όπου μια παραδοσιακή προσέγγιση μπορεί να καθορίσει τέσσερις κατακόρυφους απομονωτές συν δύο πλευρικούς ιμάντες συν ένα βραχίονα ροπής (επτά εξαρτήματα), ο ίδιος εξοπλισμός μπορεί συχνά να προστατευτεί με τέσσερις μονάδες JGX-1598D-657B σε τυπική ορθογώνια διάταξη, η καθεμία απορροφά το αναλογικό μερίδιο της ενέργειας δόνησης κατά μήκος και των τριών αξόνων ταυτόχρονα.

Πιστοποίηση σκληρού περιβάλλοντος: Τι σημαίνει και πώς επαληθεύεται

Ο χαρακτηρισμόςπιστοποιημένο για σκληρό περιβάλλονυποστηρίζεται από ένα τεκμηριωμένο καθεστώς δοκιμής και όχι από υποκειμενική κρίση. Το JGX-1598D-657B έχει υποβληθεί στις ακόλουθες αξιολογήσεις περιβαλλοντικής αντοχής:

Αυτές οι δοκιμές επιβεβαιώνουν ότι το JGX-1598D-657B διατηρεί την ονομαστική του απόδοση απόσβεσης, τη δομική του ακεραιότητα και την αντοχή στη διάβρωση μετά από παρατεταμένη έκθεση σε συνθήκες που θα εύθραυζαν τις βάσεις από καουτσούκ εντός εβδομάδων και θα δημιουργούσαν λάκκους χωρίς επικάλυψη από ανθρακούχο χάλυβα εντός ημερών.

Επιλογή υλικού για διαβρωτικές ατμόσφαιρες

Κάθε υλικό στο JGX-1598D-657B επιλέγεται για γαλβανική συμβατότητα σε περιβάλλοντα πλούσια σε χλώριο. Το συρματόσχοινο AISI 316L περιέχει 2–3% μολυβδαίνιο, το οποίο παρέχει αντίσταση στα σκασίματα πολύ ανώτερη από το τυπικό ανοξείδωτο 304, παρουσία χλωριδίων. Οι σφιγκτήρες αλουμινίου 6061-T6 δέχονται ένα σκληρό στρώμα ανοδίωσης 25 μm που δημιουργεί ένα ηλεκτρικά μονωτικό φράγμα οξειδίου του αλουμινίου, αποτρέποντας τη γαλβανική σύζευξη μεταξύ του ανοξείδωτου σχοινιού και του σώματος αλουμινίου ακόμη και όταν το συγκρότημα βρέχεται συνεχώς με ψεκασμό αλατιού. Η ηλεκτροστίλβωση του συρματόσχοινου αφαιρεί τους επιφανειακούς ρύπους σιδήρου που εισήχθησαν κατά το τράβηγμα και την προσάραξη του σύρματος, ενισχύοντας περαιτέρω την παθητική σταθερότητα του στρώματος. Το καθαρό αποτέλεσμα είναι ένας μονωτήρας που μπορεί να βιδωθεί σε έναν κλειστό εξοπλισμό που ολισθαίνει σε ανοιχτό κατάστρωμα και να λειτουργεί για χρόνια χωρίς υποβάθμιση που σχετίζεται με τη διάβρωση.

Πλήρεις Τεχνικές Προδιαγραφές

Σενάρια ανάπτυξης πεδίου

• Υπεράκτιες πλατφόρμες πετρελαίου και φυσικού αερίου: Απομονώνει ολισθητήρες αντλιών διεργασίας, πακέτα συμπιεστών και σετ γεννητριών έκτακτης ανάγκης σε εγκαταστάσεις ανοιχτού καταστρώματος όπου ο συνεχής ψεκασμός θαλασσινού νερού, η υψηλή υγρασία και η μη επανδρωμένη λειτουργία 24/7 καθιστούν την πρόσβαση στη συντήρηση μη πρακτική. Η κατασκευή ισοδύναμη με IP67 εμποδίζει την είσοδο χλωρίου στη δέσμη κλώνου, εξαλείφοντας την κρυφή διάβρωση που μαστίζει τις συμβατικές βάσεις σε θαλάσσιες ατμόσφαιρες.
• Desert & Arid Mining Operations: Προστατεύει τους κινητήρες μετάδοσης κίνησης θραυστήρα, τα δονούμενα πλαίσια οθόνης και τα περιβλήματα ρουλεμάν κεφαλής-τροχαλίας μεταφορέα από συνδυασμένη είσοδο κραδασμών και λεπτής λειαντικής σκόνης. Η ανοδιωμένη επιφάνεια αντιστέκεται στη διάβρωση της άμμου και η απουσία εξαρτημάτων γράσου σημαίνει ότι δεν υπάρχει λιπαντικό μολυσμένο με σωματίδια πυριτίου.
• Μηχανοστάσια θαλάσσιων σκαφών: Μειώνει τους κραδασμούς του κινητήρα της κύριας πρόωσης και του κιβωτίου ταχυτήτων σε πλοία μεταφοράς πληρώματος, πιλοτικά σκάφη και παράκτια φορτηγά πλοία. Ο εξ ολοκλήρου μεταλλικός σχεδιασμός πληροί τις απαιτήσεις πυρασφάλειας για μηχανοστασίους όπου τα εύφλεκτα ελαστομερή υλικά είναι περιορισμένα και η αντοχή σε ψεκασμό αλατιού διασφαλίζει την επιβίωση στην υγρασία της περιοχής υδροσυλλεκτών. (Συμβατό με τον κώδικα IMO FTP για εξοπλισμό πλοίων.)
• Γεωθερμικοί & Θερμοηλεκτρικοί Σταθμοί: Απομονώνει ολισθητήρες λιπαντικού τουρμπίνας ατμού, αντλίες τροφοδοσίας λέβητα και αντλίες κυκλοφορίας νερού ψύξης όπου οι θερμοκρασίες περιβάλλοντος κοντά σε θερμές σωληνώσεις υπερβαίνουν το όριο υποβάθμισης των 80°C των ελαστικών απομονωτών. Το JGX-1598D-657B λειτουργεί συνεχώς στους 180°C χωρίς απώλεια μηχανικών ιδιοτήτων.
• Εγκαταστάσεις βαριάς βιομηχανικής διεργασίας: Εξυπηρετεί κινητήρες αναδευτήρα χημικών αντιδραστήρων, καλάθια φυγοκέντρησης και πλαίσια σφυρόμυλων που υπόκεινται σε επιθετικούς χημικούς καπνούς (HCl, SO2, αμμωνία) όπου η μεταλλική απομόνωση είναι η μόνη βιώσιμη επιλογή για μακροπρόθεσμη αξιοπιστία.
• Απομακρυσμένες εγκαταστάσεις τηλεπικοινωνιών & ραντάρ: Απομονώνει εφεδρικές ολισθήσεις γεννήτριας και καταφύγιο εξοπλισμού μονάδων HVAC σε μη επανδρωμένες στην κορυφή λόφου και παράκτιες τοποθεσίες με περιορισμένα παράθυρα πρόσβασης συντήρησης, όπου το κόστος υλικοτεχνικής υποστήριξης αντικατάστασης εξαρτημάτων είναι μικρότερο της τιμής μονάδας κάθε βάσης.

Μεθοδολογία Επιλογής & Μεγεθών

Το σωστό μέγεθος του JGX-1598D-657B απαιτεί γνώση της μάζας του υποστηριζόμενου εξοπλισμού, της θέσης του κέντρου βάρους σε σχέση με το επίπεδο τοποθέτησης και των κυρίαρχων συχνοτήτων διέγερσης κραδασμών. Ως γενική οδηγία, η φυσική συχνότητα του απομονωτή υπό το εφαρμοζόμενο στατικό φορτίο θα πρέπει να είναι μικρότερη από 1/√2 (περίπου 0,707) φορές τη χαμηλότερη συχνότητα διέγερσης για να επιτευχθεί αποτελεσματική απομόνωση. Για μια γεννήτρια ντίζελ 1.500 RPM (25 Hz), η επιλογή μιας διαμόρφωσης τοποθέτησης που αποδίδει μια φυσική συχνότητα 8–12 Hz τοποθετεί το σύστημα καλά εντός της περιοχής απομόνωσης για την κύρια διέγερση, αποφεύγοντας παράλληλα τον συντονισμό κατά την εκκίνηση της ράμπας. Οι μηχανικοί εφαρμογών WNRLN παρέχουν δωρεάν βοήθεια για το μέγεθος, συμπεριλαμβανομένων υπολογισμών κατανομής φορτίου και συστάσεων διάταξης τοποθέτησης σε πολλά σημεία, με κάθε ερώτηση.

Ιχνηλασιμότητα & Τεκμηρίωση

Κάθε JGX-1598D-657B φέρει έναν μοναδικό σειριακό αριθμό χαραγμένο με λέιζερ στο σώμα του σφιγκτήρα. Ο ψηφιακός φάκελος ποιότητας—συμπεριλαμβανομένου του πιστοποιητικού θερμότητας 316L, του πιστοποιητικού billet 6061-T6, του αρχείου καταγραφής παρτίδας ανοδίωσης, της καμπύλης δοκιμής φορτίου-παραμόρφωσης και της τελικής έκθεσης επιθεώρησης—αρχειοθετείται και μπορεί να ανακτηθεί με σειριακό αριθμό. Αυτό το πακέτο τεκμηρίωσης υποστηρίζει ελέγχους συμμόρφωσης με τους κανονισμούς, ασφαλιστικές επιθεωρήσεις και προγράμματα επαναπιστοποίησης εξοπλισμού χωρίς να απαιτείται καταστροφική δειγματοληψία ή καταστροφή πεδίου.
