JGX-1598D-657B Ολομεταλλικός απομονωτής κραδασμών με συρματόσχοινο υψηλής απόσβεσης για βιομηχανική απορρόφηση κραδασμών χωρίς συντήρηση

JGX-1598D-657B Ολομεταλλικός απομονωτής κραδασμών με συρματόσχοινο

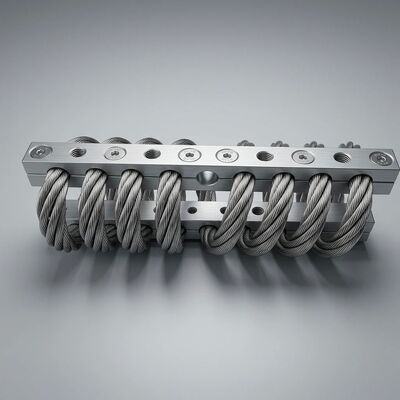

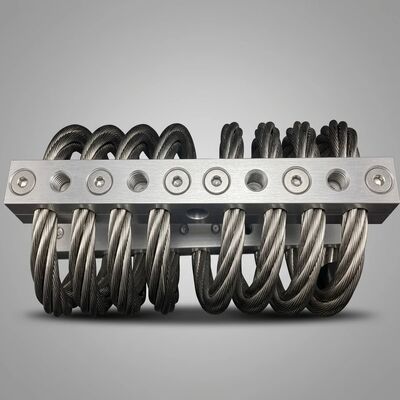

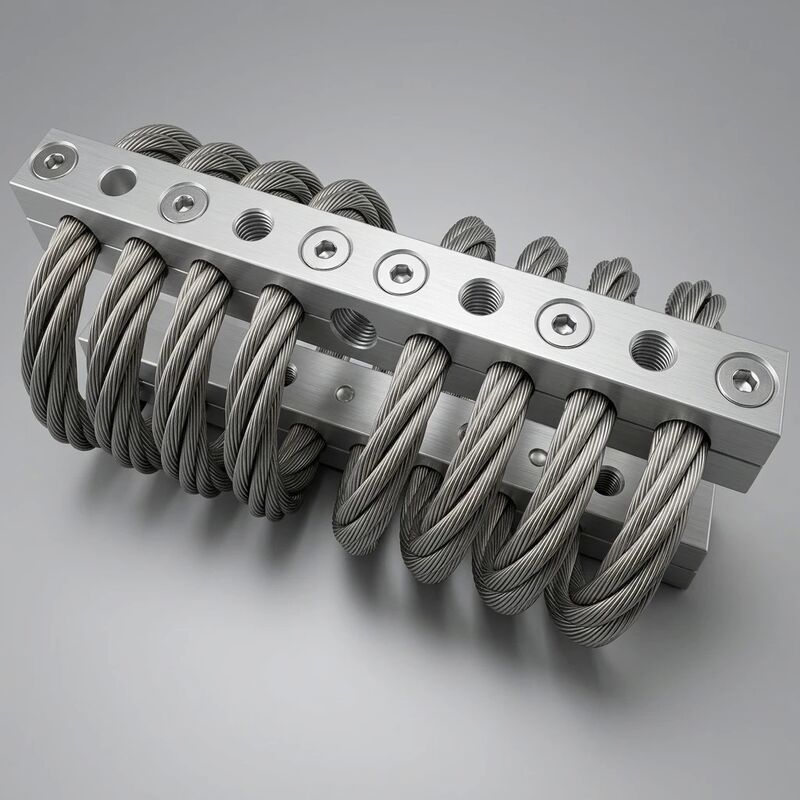

Το JGX-1598D-657B ανήκει σε μια κατηγορία λύσεων απομόνωσης κραδασμών όπου κάθε στοιχείο που φέρει φορτίο και διαχέει ενέργεια είναι μεταλλικό—μηδενικό καουτσούκ, μηδενικά ένθετα ελαστομερούς, μηδενικές συνδέσεις. Ο μηχανισμός απομόνωσης του πυρήνα είναι μια έλικα συρμάτινου σχοινιού AISI 316L με 8 έλικες από ανοξείδωτο χάλυβα, συσφιγμένο και στα δύο άκρα από μπλοκ κράματος αλουμινίου 6061-T6 με μηχανική επεξεργασία CNC με σκληρή ανοδιωμένη επεξεργασία επιφάνειας. Αυτή η εξ' ολοκλήρου μεταλλική αρχιτεκτονική είναι η καθοριστική επιλογή μηχανικής που το διαχωρίζει από τις συμβατικές λαστιχένιες βάσεις και συγκροτήματα αποσβεστήρα ελατηρίου: δεν μπορεί να στεγνώσει, δεν μπορεί να σέρνεται υπό παρατεταμένη συμπίεση και δεν μπορεί να χάσει την ακαμψία λόγω χημικής προσβολής ή θερμικής γήρανσης.

Γιατί η ολομεταλλική κατασκευή έχει σημασία για τη μακροπρόθεσμη αξιοπιστία

Σε έναν τυπικό ελαστομερή απομονωτή, το ελαστικό στοιχείο είναι ταυτόχρονα το ελατήριο, ο αποσβεστήρας και η δομική σύνδεση. Όταν κάποια από αυτές τις λειτουργίες υποβαθμίζεται—μέσω πυρόλυσης όζοντος, διόγκωσης λαδιού ή σετ συμπίεσης— ολόκληρο το σύστημα απομόνωσης ξεφεύγει από τις προδιαγραφές. Το JGX-1598D-657B αποσυνδέει αυτούς τους ρόλους φυσικά. Η έλικα του συρματόσχοινου παρέχει την ελαστική δύναμη επαναφοράς (λειτουργία ελατηρίου) μέσω της γεωμετρικής παραμόρφωσης μεμονωμένων χαλύβδινων κλώνων που ολισθαίνουν το ένα πάνω στο άλλο υπό φορτίο. Αυτή η τριβή μεταξύ των κλώνων είναι επίσης ο μηχανισμός διασποράς της πρωτογενούς ενέργειας (συνάρτηση απόσβεσης), αποδίδοντας έναν σταθερό λόγο απόσβεσης μεταξύ 0,15 και 0,25 σε όλη την πλήρη ονομαστική ζώνη συχνοτήτων. Τα μπλοκ σύσφιξης από κράμα αλουμινίου χρησιμεύουν αποκλειστικά ως δομική διεπαφή με τον εξοπλισμό και τη βάση, με μηδενική συμμετοχή στον βρόχο απόσβεσης. Επειδή και οι τρεις λειτουργίες αντιμετωπίζονται από ξεχωριστά φυσικά στοιχεία που λειτουργούν εντός των γραμμικών φακέλων σχεδίασής τους, η απόδοση παραμένει σταθερή για την πλήρη προβλεπόμενη διάρκεια ζωής άνω των 20 ετών.

Λειτουργία χωρίς συντήρηση: The Engineering Economics

Ο όροςκύκλος ζωής χωρίς συντήρησηδεν είναι ισχυρισμός μάρκετινγκ — είναι άμεση συνέπεια της επιλογής υλικών και της εξάλειψης του τρόπου αστοχίας. Εξετάστε το βιβλίο συντήρησης για μια τυπική βιομηχανική βάση δόνησης για 10 χρόνια:

• Βάσεις από καουτσούκ: Επιθεωρήστε για επιφανειακές ρωγμές κάθε 6 μήνες. αντικατάσταση σε μεσοδιαστήματα 3-5 ετών λόγω του σετ συμπίεσης και της ευθραυστότητας λόγω οξείδωσης. επαναστρέψτε τα μπουλόνια στερέωσης καθώς το λάστιχο σέρνεται και χάνει την προφόρτιση.
• Συγκροτήματα αποσβεστήρα ελατηρίου: Λιπαίνετε τα ρουλεμάν περιστροφής ανά τρίμηνο. επιθεωρήστε τα υδραυλικά στεγανοποιητικά για κλάματα κάθε μήνα. αντικαταστήστε το υγρό απόσβεσης κάθε 2-3 χρόνια. επαληθεύστε την προφόρτιση αζώτου σε μονάδες με αέριο.
• JGX-1598D-657B: Κανένα από τα παραπάνω. Δεν υπάρχουν σημεία λίπους. Καμία σφραγίδα δεν μπορεί να διαρρεύσει. Κανένα υγρό δεν απαιτεί αντικατάσταση. Τα νήματα του συρματόσχοινου προστατεύονται από το ηλεκτροστιλβωμένο παθητικό στρώμα. οι σφιγκτήρες ανοδιωμένου αλουμινίου αντιστέκονται στη γαλβανική διάβρωση ακόμη και σε παράκτιες και υπεράκτιες ατμόσφαιρες. Η ροπή του μπουλονιού διατηρείται επειδή δεν σέρνεται ιξωδοελαστικό υλικό μεταξύ των επιφανειών σύσφιξης.

Για έναν χειριστή στόλου με 200 βάσεις απομόνωσης σε μια γραμμή παραγωγής, η εξάλειψη αυτού του φόρτου συντήρησης μεταφράζεται σε μετρήσιμη εξοικονόμηση σε ώρες εργασίας τεχνικού, απόθεμα ανταλλακτικών και απρογραμμάτιστο χρόνο διακοπής λειτουργίας. Το πλεονέκτημα του συνολικού κόστους ιδιοκτησίας (TCO) έναντι των εναλλακτικών ελαστομερών συνήθως αποπληρώνει τη διαφορά τιμής μονάδας εντός των πρώτων 3-4 ετών λειτουργίας.

Μηχανισμός υψηλής απόσβεσης: Απομυθοποιημένη τριβή μεταξύ κλώνων

Το JGX-1598D-657B το πετυχαίνειυψηλή απόσβεσηχαρακτηριστικό (λόγος απόσβεσης ζ = 0,15–0,25) μέσω ενός φυσικού φαινομένου που ονομάζεται απόσβεση τριβής Coulomb μεταξύ γειτονικών κλώνων σύρματος μέσα σε κάθε στρωμένο σχοινί. Όταν η έλικα παραμορφώνεται υπό την είσοδο εξωτερικής δόνησης, μεμονωμένα καλώδια εντός της δέσμης κλώνου ολισθαίνουν μικροσκοπικά προς τα γείτονά τους. Αυτή η ολισθαίνουσα τριβή μετατρέπει την κινητική ενέργεια σε θερμότητα στη διεπιφάνεια κλώνου προς κλώνο—ένας καθαρά μηχανικός μηχανισμός απαγωγής ενέργειας που δεν απαιτεί ιξώδες ρευστό, πολυμερές απόσβεσης περιορισμένης στρώσης και ρυθμισμένο απορροφητή μάζας.

Τρεις παράμετροι σχεδιασμού ελέγχουν το μέγεθος της απόσβεσης:

1. Διάμετρος σύρματος (6,0 mm): Η μεγαλύτερη διατομή σύρματος αυξάνει την πίεση επαφής μεταξύ των κλώνων ανά μονάδα παραμόρφωσης, αυξάνοντας το όριο της δύναμης τριβής Coulomb πριν από την έναρξη της ολίσθησης.
2. Αριθμός πηνίων (8 πηνία): Περισσότερα πηνία αυξάνουν το συνολικό μήκος επαφής του κλώνου, παρέχοντας μεγαλύτερη επιφάνεια αδρανούς για εργασίες τριβής ανά κύκλο.
3. Strand lay γεωμετρία: Η γωνία κλίσης της έλικας και η κατεύθυνση τοποθέτησης καθορίζουν τη συνιστώσα της κανονικής δύναμης στις διεπαφές των κλώνων κάτω από κάθε τρόπο παραμόρφωσης (συμπίεση, διάτμηση, κύλιση).

Το πρακτικό αποτέλεσμα είναι μια μη γραμμική καμπύλη ακαμψίας: σε μικρά πλάτη δόνησης, η τριβή Coulomb δεν ξεπερνιέται και ο απομονωτής συμπεριφέρεται ως ελαστικό ελατήριο με σχετικά υψηλή ακαμψία και χαμηλή απαγωγή ενέργειας. Καθώς το πλάτος αυξάνεται πέρα ​​από το κατώφλι ολίσθησης, η ολίσθηση μεταξύ των κλώνων εμπλέκεται προοδευτικά, η ακαμψία μαλακώνει και η απόσβεση αυξάνεται – προστατεύοντας φυσικά τον απομονωμένο εξοπλισμό από κρούσεις μεγάλης μετατόπισης χωρίς ενεργό σύστημα ελέγχου.

Τεχνικές Προδιαγραφές (Πλήρη)

Τομείς Εφαρμογών (Βιομηχανικοί και Πολιτικοί)

• Πακέτα Βιομηχανικών Συμπιεστών: Απομονώνει παλινδρομικές και περιστροφικές βίδες συμπιεστή σε διυλιστήρια, χημικά εργοστάσια και εγκαταστάσεις επεξεργασίας αερίου όπου οι θερμές επιφάνειες αποκλείουν ελαστομερή βάση.
• Σετ γεννητριών Diesel & Gas: Παρέχει απομόνωση 3 αξόνων για πλαίσια βάσης γεννητριών σε κέντρα δεδομένων, νοσοκομεία και απομακρυσμένους πύργους τηλεπικοινωνιών, διατηρώντας την ευθυγράμμιση κατά τη διάρκεια των μεταβατικών ροπών εκκίνησης.
• Βιομηχανική αντλία skids: Απορροφά τους υδραυλικούς παλμούς και τους κραδασμούς που προκαλούνται από τη σπηλαίωση σε συγκροτήματα αντλιών πολλαπλών σταδίων υψηλής πίεσης για σταθμούς επεξεργασίας νερού και αφυδάτωσης εξόρυξης.
• Εξοπλισμός HVAC & Chiller: Απομονώνει μεγάλα φυγόκεντρα ψυκτικά συγκροτήματα και μονάδες διαχείρισης αέρα σε εμπορικά κτίρια, πληρώντας τις προδιαγραφές δομικού θορύβου χωρίς ελαστικά μαξιλαράκια που σέρνονται με την πάροδο του χρόνου.
• Βάσεις καμπίνας οχημάτων εκτός αυτοκινητοδρόμου: Προστατεύει τις καμπίνες χειριστή σε εκσκαφείς οικοδομής, γεωργικές μηχανές συγκομιδής και ολισθητήρες δασοκομίας από την έκθεση σε κραδασμούς ολόκληρου του σώματος κατά τη διάρκεια εκτεταμένων βάρδιων.
• Εξοπλισμός θαλάσσιων μηχανών & καταστρώματος: Μειώνει τους κραδασμούς του κινητήρα πρόωσης και τους κραδασμούς από κύμα σε σκάφη μεταφοράς πληρώματος, αλιευτικές μηχανότρατες και σκάφη εργασίας που λειτουργούν σε περιβάλλοντα με ψεκασμό αλατιού.
• Εξοπλισμός έλξης σιδηροτροχιών: Απομονώνει μετατροπείς έλξης που είναι τοποθετημένοι κάτω από το πλαίσιο, συστοιχίες αντιστάσεων φρένων και βοηθητικές μονάδες ισχύος σε ηλεκτρικές και πετρελαιοηλεκτρικές ατμομηχανές.

Οδηγίες εγκατάστασης

Το JGX-1598D-657B στερεώνεται μέσω τεσσάρων διαμπερών οπών Ø10,5 mm που είναι διατεταγμένες σε ορθογώνιο σχέδιο στο επάνω και το κάτω μπλοκ σύσφιξης. Συνιστώνται τυπικά μπουλόνια εξαγωνικής κεφαλής M10 με επίπεδες ροδέλες και παξιμάδια ασφάλισης με επικρατούσα ροπή. Η συμμετρική γεωμετρία του πηνίου επιτρέπει την εγκατάσταση σε οποιονδήποτε προσανατολισμό και ο προοδευτικός ρυθμός ελατηρίου εξαλείφει την ανάγκη για αναστολείς ή στάσεις διαδρομής στην κατεύθυνση συμπίεσης υπό κανονικά φορτία λειτουργίας. Για εφαρμογές όπου το στατικό φορτίο πλησιάζει το ανώτατο όριο (500 kg), συνιστάται η παράλληλη κατανομή του φορτίου σε πολλαπλές μονάδες για τη διατήρηση επαρκούς περιθωρίου απομόνωσης κάτω από δυναμικές κορυφές.

Διασφάλιση Ποιότητας & Ιχνηλασιμότητα

Κάθε μονάδα JGX-1598D-657B είναι ξεχωριστά σειριοποιημένη με ένα αναγνωριστικό χαραγμένο με λέιζερ στην επιφάνεια του σφιγκτήρα αλουμινίου. Οι δοκιμές αποδοχής από το εργοστάσιο περιλαμβάνουν συμμόρφωση διαστάσεων, έλεγχο συμμετρίας πηνίου, επαλήθευση καμπύλης στατικού φορτίου-παραμόρφωσης (ανοχή ± 5%) και επιθεώρηση φινιρίσματος επιφάνειας. Τα πιστοποιητικά υλικού για τη θερμότητα καλωδίων AISI 316L και την παρτίδα billet 6061-T6 αρχειοθετούνται ψηφιακά και μπορούν να εντοπιστούν σε κάθε σειριακό αριθμό. Το WNRLN διατηρεί διαδικασίες παραγωγής πιστοποιημένες κατά ISO 9001:2015 με πλήρη ιχνηλασιμότητα παρτίδων από την παραλαβή της πρώτης ύλης έως την τελική συσκευασία.
