JGX-1278D-370B Τεχνολογική συμμόρφωση με το σύστημα απομόνωσης δονήσεων από σύρμα για οικονομικά αποδοτικές εφαρμογές ακριβούς φόρτωσης

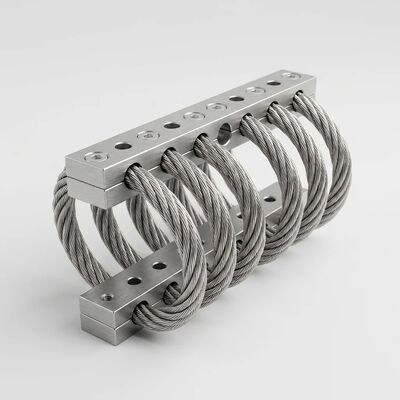

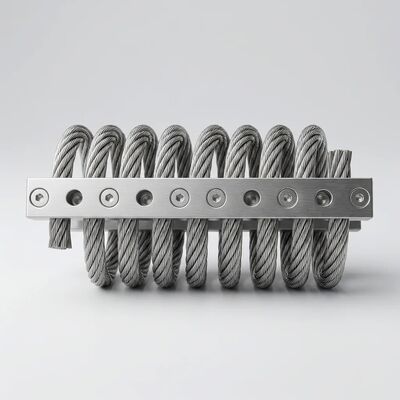

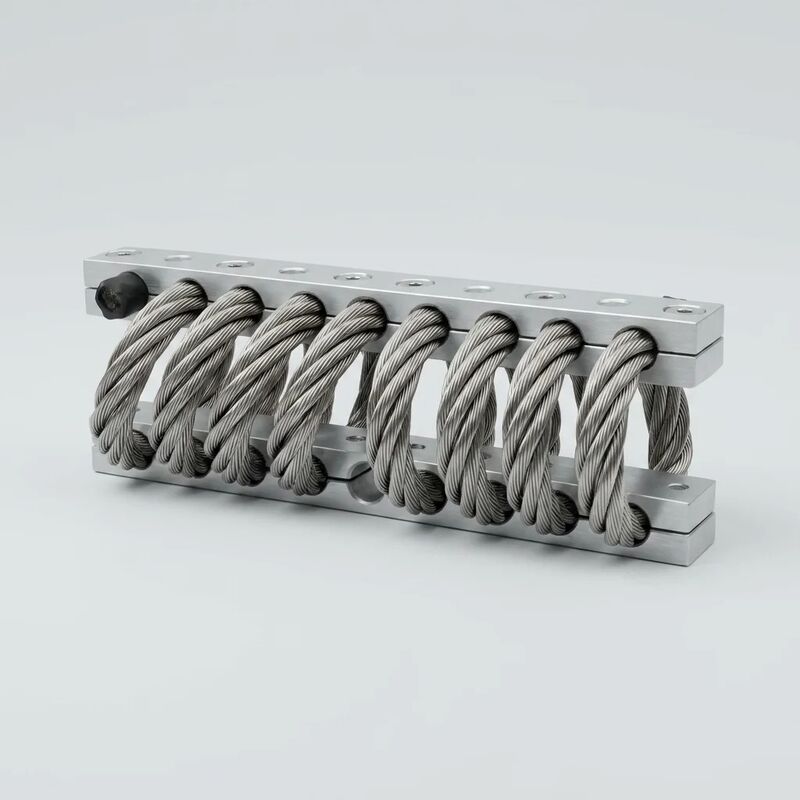

JGX-1278D-370B Απομονωτής δονήσεων από σύρμα

Όταν η τεκμηρίωση συμμόρφωσης είναι τόσο σημαντική όσο και η απόδοση

Για τις βιομηχανίες που διέπονται από κανονιστική εποπτεία, απαιτήσεις για τα προσόντα των προμηθευτών και πλαίσια ελέγχου από τρίτους,ένας απομονωτής δονήσεων είναι κάτι περισσότερο από ένα μηχανικό στοιχείο, είναι ένα τεκμηριωμένο μέρος μέσα σε μια διασφαλισμένη από την ποιότητα αλυσίδα εφοδιασμού. τοJGX-1278D-370Bκατασκευάζεται ειδικά για αυτά τα απαιτητικά περιβάλλοντα, με100% ιχνηλασιμότητα υλικούπου εκτείνονται από την ακατέργαστη σπείρα σχοινιών σχοινιών SS304 έως τον τελικό απομονωτή, υποστηριζόμενο από ένα ολοκληρωμένο πακέτο τεκμηρίωσης που ικανοποιεί το πρότυπο ISO 9001:2015, τις απαιτήσεις του QMS για τον πελάτη και τα πρωτόκολλα επιθεώρησης από τρίτους.

Πλαίσιο βιομηχανικής συμμόρφωσης

Κάθε JGX-1278D-370B παράγεται στο πλαίσιο ενός συστήματος διαχείρισης ποιότητας που ελέγχεται από τηνISO 9001:2015Το πλαίσιο συμμόρφωσης μας επεκτείνεται πέρα από τη βασική πιστοποίηση για να περιλαμβάνει:

• Πιστοποιητικό συμμόρφωσης (CoC): Εκδίδεται ανά παρτίδα παραγωγής, αναφερόμενος στον ειδικό θερμικό αριθμό του σχοινιού καλωδίου SS304, στην παρτίδα ανωτισμού των ράβδων αλουμινίου 6061-T6 και στο εύρος ημερομηνιών παραγωγής.Κάθε CoC αρχειοθετείται ψηφιακά και μπορεί να ανακτηθεί με αύξοντα αριθμό προϊόντος.
• Συμμόρφωση RoHS και REACH: Η κατασκευή SS304 + 6061-T6 είναι εξ ολοκλήρου μεταλλική και είναι εγγενώς σύμφωνη με την οδηγία 2011/65/ΕΕ της ΕΕ για την προστασία των υγρών και των υγρών (RoHS) και τον κανονισμό (ΕΚ) αριθ. 1907/2006 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου.δεν υπάρχουν οργανικές ενώσεις που υπόκεινται σε ρυθμιστική σταδιακή κατάργηση.
• Έκθεση για τα ορυκτά συγκρούσεων: Η τεκμηρίωση για την προμήθεια πρώτων υλών υποστηρίζει τις καταθέσεις CMRT (Conflict Minerals Reporting Template) σύμφωνα με το άρθρο 1502 του νόμου Dodd-Frank για τους πελάτες που απαιτούν δέουσα επιμέλεια στην εφοδιαστική αλυσίδα.
• Προαιρετική επαλήθευση από τρίτο: Συντονίζουμε με την TÜV Rheinland, την SGS, το Bureau Veritas ή τον διορισμένο από εσάς φορέα επιθεώρησης για την επιθεώρηση πριν από την αποστολή, την επαλήθευση υλικών και τον έλεγχο της διαμετρικής συμμόρφωσης.

Ακολουθησιμότητα υλικού από άκρο σε άκρο

Κάθε JGX-1278D-370B φέρει έναΔιάγραφο αναγνώρισης κατά σειρά με χαραγμένο λέιζερ, αναγνώσιμο από τον άνθρωποκαι στις δύο ράβδους συμπίεσης, συνδέοντας μόνιμα τη φυσική μονάδα με το ψηφιακό αρχείο κατασκευής της.

• Σιδηρόπλεγμα SS304: Έκθεση δοκιμής πρέπου (MTR) ανά ASTM A313/A313M, συμπεριλαμβανομένου του αριθμού θερμότητας, της χημικής σύνθεσης (C, Mn, Si, P, S, Cr, Ni), της αντοχής στην έλξη και της επιμήκυνσης.Το σύρμα σχηματίζεται από 7 × 19 δεξιά κανονική κατασκευή τοποθέτησης με ονομαστική διάμετρο 70,8 mm.
• 6061-T6 Άλλα από αλουμίνιο: Πιστοποίηση παρτίδας εκτόξευσης με επαλήθευση της σύνθεσης του κράματος, παράμετροι της διαδικασίας ανωτισμού (χημεία του μπάνιου, πυκνότητα ρεύματος, πάχος της επικάλυψης μετρούμενος με ρεύμα δίνης),και ποιότητα σφραγίδας σύμφωνα με την ASTM B680.
• Δεδομένα εκτέλεσης παραγωγής: Σταθμός εργασίας περιστροφής, τιμές ροπής συναρμολόγησης, παράμετροι μπάνιου ηλεκτροφοντίωσης, τελικές μετρήσεις ελέγχου (γεωμετρία βρόχου, τραχύτητα επιφάνειας Ra, διαμετρική συμμόρφωση με το σχέδιο),και επιθεωρητής.
• Χαρακτηρισμός κάμψης φορτίου: Αποτελέσματα δοκιμής στατικού φορτίου με ελάχιστο, μεσαίο και μέγιστο ονομαστικό φορτίο,αποδεικνύοντας ότι η φυσική συχνότητα του απομονωτή παραμένει εντός της καθορισμένης ζώνης των 4-7 Hz και ότι η αναλογία αποσβεσμού της τριβής Coulomb παραμένει μεταξύ 0.12 ∙0.22.

Αυτό το βάθος ιχνηλασιμότητας υποστηρίζει τις ρυθμιζόμενες απαιτήσεις του κλάδου, συμπεριλαμβανομένης της πιστοποίησης του βοηθητικού εξοπλισμού πυρηνικής ενέργειας, της τεκμηρίωσης έγκρισης τύπου σιδηροδρομικών εξαρτημάτων,και τα συστήματα επαλήθευσης εξοπλισμού υπεράκτιας θάλασσας.

Αξιοδοτική απόδοση ακριβούς φόρτωσης

Η συμμόρφωση με τους κανονισμούς και η αποδοτικότητα κόστους δεν αποκλείουν η μία την άλλη.

Περιοχή ακριβούς φόρτωσηςΚάθε στήριξη υποστηρίζει5·120 kg στατικό φορτίομε φυσική συχνότητα4 ∆7 HzΗ προοδευτική, μη γραμμική καμπύλη δυσκαμψίας (μαλακή σε χαμηλή διέγερση πλάτους, δυσκαμψία σε σοκ υψηλής ενέργειας) παρέχει αποτελεσματική απομόνωση από δονήσεις από περίπου 10 Hz έως 2000 Hz.Η ενίσχυση συντονισμού περιορίζεται στοκάτω από 2,5 φορές το πλάτος εισόδου, προστατεύοντας ευαίσθητα ωφέλιμα φορτία κατά τη διάρκεια της έναρξης και διακοπής λειτουργίας του εξοπλισμού όταν ο συναρπασμός διαπερνά τη φυσική συχνότητα.

Διαρκέσιμη σε όλα τα μέταλλα: λειτουργούν συνεχώς από-70°C έως +300°C, ο απομονωτής αντέχει σε αλατοκηλίδες (> 500 ώρες ανά ASTM B117), πλήρη βύθιση σε καύσιμο ντίζελ και υδραυλικό λάδι (72 ώρες, χωρίς αλλαγή ιδιοτήτων) και έκθεση σε υπεριώδη ακτινοβολία (1000 ώρες τόξο ξενόνου,μηδενική υποβάθμιση (χωρίς οργανική περιεκτικότητα για οξείδωση)Τα χαρακτηριστικά αυτά το καθιστούν κατάλληλο για δραστηριότητες εξόρυξης στην Αρκτική, εγκαταστάσεις ηλιακής ενέργειας στην έρημο, τροπικά θαλάσσια περιβάλλοντα και εγκαταστάσεις τηλεπικοινωνιών σε μεγάλο υψόμετρο.

Τυποποιημένη ολοκλήρωσηΗ συμμετρική γεωμετρία της ράβδου επιτρέπει την κάθετη, οριζόντια ή 45° κλίση τοποθέτησης χωρίς μεταβολή της απόδοσης.Χωρίς ειδικά εργαλεία, δεν απαιτείται ρύθμιση πεδίου, δεν απαιτείται περιοδική επανένωση ροπής.

Πακέτο εγγράφων συμμόρφωσης

Κανονισμένες βιομηχανικές εφαρμογές

Power generation turbine auxiliary systems • Nuclear plant balance-of-plant equipment • Railway rolling stock electronics (EN 61373 environments) • Offshore platform safety-critical panels • Pharmaceutical manufacturing isolator frames • Food processing conveyor vibration control • Semiconductor fabrication support equipment • High-voltage substation control cabinets • Desalination plant pump isolation • LNG terminal instrumentation shelters

Για έργα που απαιτούν πλήρη δέσμη εγγράφων συμμόρφωσης πριν από την αποστολή, συμπεριλαμβανομένων των προ-συναρμολογημένων φακέλων προσόντων προμηθευτών, επικοινωνήστε με την ομάδα διασφάλισης ποιότητας μας.Υποστηρίζουμε τακτικά την ενσωμάτωση πελατών με εξατομικευμένη τεκμηρίωση ευθυγραμμισμένη με τις προδιαγραφές προμηθειών σας, με τυπικό χρόνο ανταπόκρισης 48 ωρών για τα τυποποιημένα πακέτα.
