JGX-1278D-370B Απομονωτής δονήσεων συρματόπλεγματος για τα βιομηχανικά συστήματα ακριβούς σταθερής αντιστοίχισης φορτίου

JGX-1278D-370B Απομονωτής κραδασμών με συρματόσχοινο — Οικονομική αντικατάσταση βάσης κραδασμών από πτώση με ρύθμιση φορτίου ακριβείας

Επισκόπηση απομονωτή συρματόσχοινων

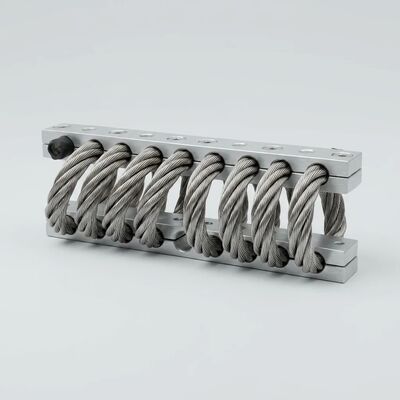

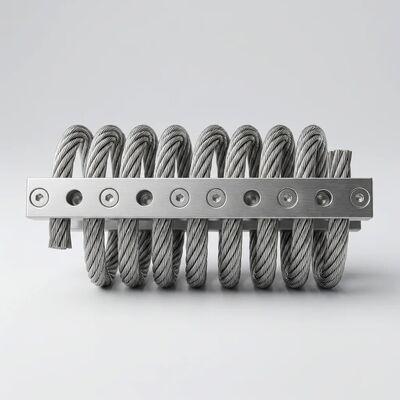

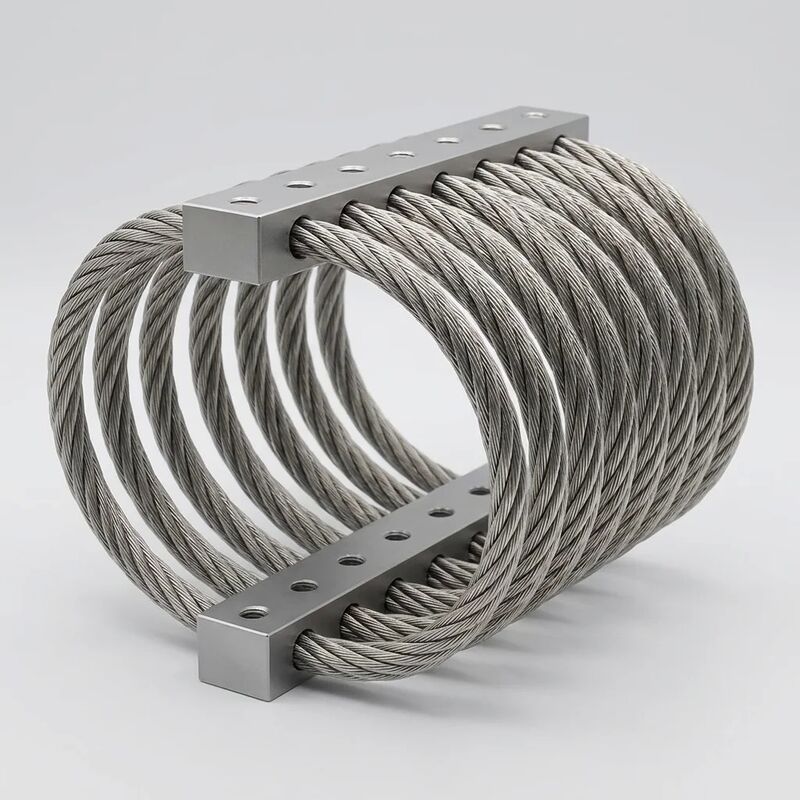

ΟJGX-1278D-370Bείναι ένας ελικοειδώς τυλιγμένος απομονωτής κραδασμών από συρματόσχοινο από ανοξείδωτο χάλυβα κατασκευασμένος ως αάμεση αντικατάστασηγια βάσεις απομόνωσης OEM και aftermarket σε πλατφόρμες βιομηχανικού εξοπλισμού. Διαθέτοντας πυρήνα συρματόσχοινου 8 βρόχων SS304 (διάμετρος 7,8 mm, κατασκευή 7×19 κλώνων) σφιγμένο μεταξύ ράβδων στήριξης από κράμα αλουμινίου 6061-T6 με διαφανές σκληρό ανοδιωμένο φινίρισμα, αυτός ο εξ ολοκλήρου μεταλλικός απομονωτής προσφέρειΙκανότητα στατικού φορτίου 5–120 kg ανά βάσηχωρίς καουτσούκ, χωρίς υγρά και χωρίς προγραμματισμένη συντήρηση — ποτέ.

Οικονομική Στρατηγική Αντικατάστασης Drop-in

Οι υπεύθυνοι προμηθειών και οι μηχανικοί συντήρησης αντιμετωπίζουν μια επίμονη πρόκληση: οι απομονωτές κραδασμών με επωνυμία OEM φέρουν κορυφαίες τιμές με εκτεταμένους χρόνους παράδοσης, ωστόσο το αποτύπωμα τοποθέτησης είναι τυποποιημένο. Το JGX-1278D-370B το αντιμετωπίζει άμεσατυποποιημένη γεωμετρία τοποθέτησης διαμπερούς οπής Ø10,5 mmπου ευθυγραμμίζεται με τα κοινά μοτίβα παρένθεσης του κλάδου. Η εγκατάσταση απαιτεί μόνο τυπικούς συνδετήρες M10 (Βαθμός 8.8, ροπή στα 28–32 N·m με επίπεδες ροδέλες) και χωρίς διάτρηση, κατασκευή προσαρμογέα ή τροποποίηση εξοπλισμού. Σε σύγκριση με απομονωτές OEM ισοδύναμης χωρητικότητας, το JGX-1278D-370B συνήθως επιτυγχάνει15–30% εξοικονόμηση κόστους ανά μονάδαδιατηρώντας παράλληλα την πλήρη απόδοση απομόνωσης κραδασμών σε όλο το εύρος ζώνης διέγερσης 10–2000 Hz. Για χειριστές που διατηρούν μικτούς στόλους εξοπλισμού από πολλούς κατασκευαστές, αυτός ο αριθμός ανταλλακτικού ενοποιεί το απόθεμα και μειώνει την πολυπλοκότητα του SKU.

Αντιστοίχιση στατικού φορτίου ακριβείας

Οι γενικές βάσεις κραδασμών πωλούνται με βάση το κατά προσέγγιση εύρος βάρους, αλλά ο πραγματικός εξοπλισμός έχει συγκεκριμένη κατανομή μάζας και κέντρο βάρους που απαιτεί ακριβή ρύθμιση απομόνωσης. Κάθε παρτίδα παραγωγής JGX-1278D-370B υφίσταταιδειγματοληψία χαρακτηρισμού στατικού φορτίου-εκτροπήςσε τρία σημεία φόρτωσης εντός του ονομαστικού φακέλου 5–120 kg: ελάχιστο φορτίο (5 kg), μεσαίο φορτίο (60 kg) και μέγιστο φορτίο (120 kg). Η προκύπτουσα καμπύλη φορτίου-εκτροπής επαληθεύει ότι αυτή του μονωτήπροοδευτικό μη γραμμικό προφίλ ακαμψίαςδιατηρεί τη φυσική συχνότητα μέσα4–7 Hzσε όλο το εύρος χρήσιμου φορτίου, με την απόσβεση τριβής Coulomb να συμβάλλει α0,12–0,22 αναλογία απόσβεσης. Αυτό περιορίζει τον συντελεστή ενίσχυσης συντονισμού (Q) σεκάτω από 2,5— αποτρέποντας αποτελεσματικά την καταστροφική μεγέθυνση που συμβαίνει όταν η συχνότητα διέγερσης συμπίπτει με τη φυσική συχνότητα του τοποθετημένου συστήματος. Για κρίσιμες εγκαταστάσεις, προσφέρουμε 100% δοκιμές μεμονωμένων μονάδων με σειριακές αναφορές εκτροπής φορτίου.

Πρότυπα Βιομηχανικής Κατασκευής Premium

Το JGX-1278D-370B αντικατοπτρίζει την ποιότητα κατασκευής ακριβείας ορατή με κάθε λεπτομέρεια:

• Φινίρισμα με συρματόσχοινο: Το συρματόσχοινο SS304 7,8 mm (δεξιά κανονική τοποθέτηση, κατασκευή 7×19 ανά ASTM A313) λαμβάνει ηλεκτροστίλβωση μετά τη διαμόρφωση σε τραχύτητα επιφάνειας Ra ≤ 0,35 μm. Αυτό εξαλείφει τις επιφανειακές μικρορωγμές από τη διαδικασία περιέλιξης, ενισχύει την αντοχή στη διάβρωση και εξασφαλίζει ομοιόμορφα χαρακτηριστικά τριβής μεταξύ των κλώνων για σταθερή απόδοση απόσβεσης σε εκατομμύρια κύκλους φορτίου.
• Clamping Bar Aesthetics: Οι ράβδοι από κράμα αλουμινίου 6061-T6 είναι κατεργασμένες με CNC με λοξότμητες άκρες και λαμβάνουν μια διαυγή σκληρή ανοδιωμένη επίστρωση που παρέχει μια ανθεκτική, ανθεκτική στα δακτυλικά αποτυπώματα επιφάνεια. Το στρώμα ανοδίωσης απομονώνει επίσης ηλεκτρικά το αλουμίνιο από το σχοινί από ανοξείδωτο χάλυβα, αποτρέποντας τη γαλβανική διάβρωση σε περιβάλλοντα με υγρασία ή με αλάτι.
• Μόνιμη Ταυτοποίηση: Κάθε ράβδος σύσφιξης φέρει έναχαρακτηρισμός μοντέλου και κωδικός παρτίδας χαραγμένο με λέιζερ. Χωρίς αυτοκόλλητες ετικέτες, χωρίς σφραγίδες μελανιού που ξεθωριάζουν και χωρίς ξεχωριστές ετικέτες που αποσπώνται κατά την αποστολή ή την εγκατάσταση. Το βάθος χάραξης εξασφαλίζει αναγνωσιμότητα μετά από χρόνια υπηρεσίας σε σκληρά βιομηχανικά περιβάλλοντα.

Τεχνικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε: Μπορεί το JGX-1278D-370B να αντικαταστήσει απευθείας τις υπάρχουσες βάσεις δόνησης μου;
Α: Εάν οι τρέχουσες βάσεις σας χρησιμοποιούν διεπαφή στερέωσης μέσω οπής με κέντρα οπών συμβατά με το μοτίβο Ø10,5 mm και τους συνδετήρες M10, το JGX-1278D-370B εγκαθίσταται χωρίς τροποποίηση του βραχίονα. Επικοινωνήστε μαζί μας με την υπάρχουσα μάρκα απομόνωσης και τον αριθμό ανταλλακτικού σας για αξιολόγηση συμβατότητας τοποθέτησης.

Ε: Πώς μπορώ να επιλέξω τον σωστό αριθμό στηριγμάτων για τον εξοπλισμό μου;
Α: Διαιρέστε τη συνολική μάζα του εξοπλισμού σας με τον αριθμό των σημείων στερέωσης. Κάθε JGX-1278D-370B θα πρέπει να μεταφέρει 5–120 κιλά. Για βέλτιστη απομόνωση, στοχεύστε στα μεσαία 40–80 kg ανά βάση. Οι μηχανικοί εφαρμογών μας μπορούν να ελέγξουν τις προδιαγραφές του εξοπλισμού σας και να προτείνουν την ιδανική διαμόρφωση.

Ε: Αλλάζει η απόδοση του απομονωτή με την πάροδο του χρόνου;
Α: Όχι. Η εξ ολοκλήρου μεταλλική κατασκευή εξαλείφει τους μηχανισμούς γήρανσης που υποβαθμίζουν τις βάσεις από καουτσούκ και ελαστομερή. Το χαρακτηριστικό απόσβεσης τριβής Coulomb σταθεροποιείται μετά από μια αρχική περίοδο στρωμάτωσης περίπου 1000 κύκλων φόρτωσης και παραμένει σταθερό για τη διάρκεια ζωής του εξοπλισμού.

Τυπικές Βιομηχανικές Εφαρμογές

Πλατφόρμες τοποθέτησης σετ γεννητριών ντίζελ • Βιομηχανικό ψυκτικό συγκρότημα και πλαίσια συμπιεστή HVAC • Περιβλήματα σιδηροδρομικής σηματοδότησης και εξοπλισμού επικοινωνίας • Καμπίνες χειριστή μηχανημάτων ορυχείων και λατομείων • Πίνακες βοηθητικού εξοπλισμού θαλάσσης • Ηλεκτρονικά καταφυγίων κινητής τηλεφωνίας • Απομόνωση κραδασμών μηχανημάτων συσκευασίας • Πίνακες μέτρησης αντλιών και κινητήρα • Πλαίσια δοκιμών αντλιών και κινητήρα • Βάση ανεμιστήρα και βιομηχανικός εξοπλισμός

Ζητήστε έναν δωρεάν έλεγχο συμβατότητας μοτίβου τοποθέτησης, παραπέμψτε τους τρέχοντες αριθμούς ανταλλακτικών του απομονωτή σας και λάβετε μια ανταγωνιστική προσφορά εναλλακτικής OEM. Η ομάδα μηχανικών μας παρέχει δεδομένα απόκλισης φορτίου, μοντέλα 3D CAD και συστάσεις εγκατάστασης για συγκεκριμένες εφαρμογές χωρίς χρέωση.
