JGX-1276D-278B Χωρίς συντήρηση μακροχρόνιας ζωής απομονωτής δονήσεων συρματόπλεγματος για βαρύ έλεγχο των σοκ σε όλες τις κατευθύνσεις

JGX-1276D-278B Σύστημα απομόνωσης κραδασμών με συρματόσχοινο — Προστασία από κραδασμούς μηδενικής συντήρησης για κρίσιμο εξοπλισμό

Γιατί να επιλέξετε τεχνολογία απομόνωσης ολομέταλλων;

Οι συμβατικές βάσεις από καουτσούκ και ελαστομερείς κραδασμοί έχουν μια θεμελιώδη αδυναμία: γερνούν. Με την πάροδο μηνών και ετών, η έκθεση στη θερμότητα, το όζον, το υπεριώδες φως, τα έλαια και τους επαναλαμβανόμενους κύκλους φόρτωσης τα κάνει να σκληρύνουν, να ραγίσουν, να ερπυστούν ή να παραμορφωθούν μόνιμα. ΟJGX-1276D-278Bεξαλείφει όλους αυτούς τους τρόπους αποτυχίας μέσω του100% μεταλλική κατασκευή, παράδοσηέλεγχος κραδασμών με μεγάλη διάρκεια ζωής χωρίς συντήρησηεπί δεκαετίες συνεχούς λειτουργίας. Δεν υπάρχουν προγραμματισμένα διαστήματα αντικατάστασης. Καμία μετατόπιση απόδοσης. Χωρίς κρυφή υποβάθμιση.

Αρχιτεκτονική χωρίς συντήρηση

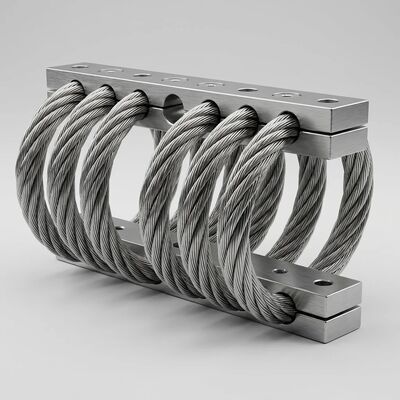

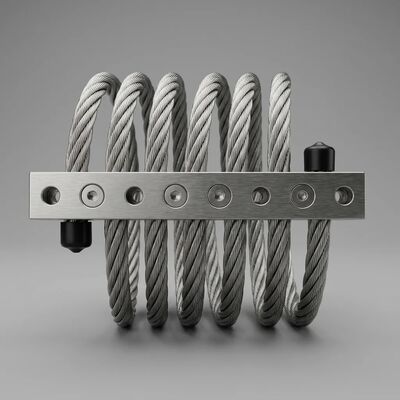

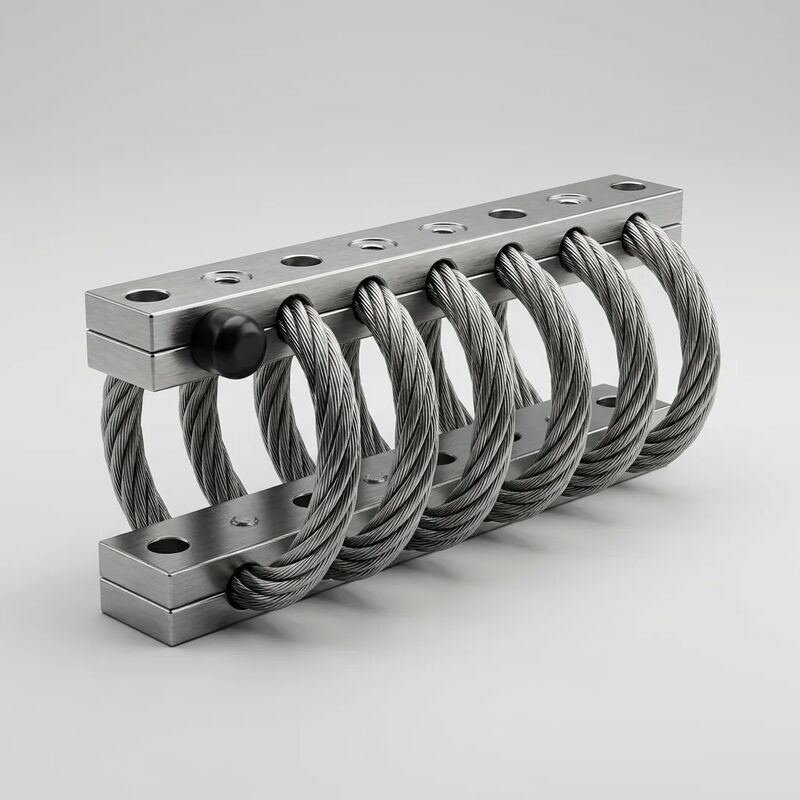

Στον πυρήνα του JGX-1276D-278B βρίσκεται μια έλικα 8 βρόχων που σχηματίζεται απόΣυρματόσχοινο από ανοξείδωτο χάλυβα SS304 7×19 κλώνων διαμέτρου 6,4 mm. Αυτή η πολυκλωνική αρχιτεκτονική είναι το κλειδί για τον αυτοσυντηρούμενο μηχανισμό απόσβεσης. Καθώς η ενέργεια δόνησης εισέρχεται στη βάση, τα μεμονωμένα καλώδια μέσα σε κάθε κλώνο υφίστανται ολισθαίνουσα κίνηση μικροκλίμακα ενάντια σε παρακείμενα σύρματα. ΑυτόΑπόσβεση τριβής Coulombμετατρέπει τη μηχανική ενέργεια απευθείας σε θερμότητα—χωρίς υγρά, χωρίς φθαρμένες επιφάνειες που απαιτούν αναπλήρωση και χωρίς βοηθητικά εξαρτήματα που μπορεί να αστοχήσουν. Όλο το σύστημα απόσβεσης είναισυμφυήςστο ίδιο το συρματόσχοινο.

Απόδοση απορρόφησης κραδασμών σε όλες τις κατευθύνσεις

Η γεωμετρία του ελικοειδούς συρματόσχοινου επιτρέπει στο JGX-1276D-278B να απορροφά και να διαχέει την ενέργεια κραδασμών που προέρχεται απόοποιαδήποτε κατεύθυνση. Είτε ο εξοπλισμός σας αντιμετωπίζει κατακόρυφες μεταβατικές καταστάσεις που προκαλούνται από πτώση, πλευρική πρόσκρουση από ελιγμούς οχήματος ή ταλαντώσεις στρέψης από περιστρεφόμενα μηχανήματα, ο απομονωτής ανταποκρίνεται με ένα προοδευτικό, μη κατωφερόμενο χαρακτηριστικό δύναμης-εκτροπής. Κάτω από α2–55 kg στατικό φορτίο ανά βάση, η φυσική συχνότητα εγκαθίσταται μεταξύ5–8 Hz, με ξηρή τριβή που παρέχει αναλογία απόσβεσης0,10–0,20που περιορίζει την ενίσχυση συντονισμού σεκάτω από 3,0 φορές το πλάτος εισόδου— αποτρέποντας αποτελεσματικά την καταστροφική μεγέθυνση που συμβαίνει με συστήματα ελατηρίων χωρίς απόσβεση ή ελαφρά απόσβεση.

Κατασκευές βαρέως τύπου για απαιτητικά περιβάλλοντα

Κάθε εξάρτημα του JGX-1276D-278B επιλέγεται και υποβάλλεται σε επεξεργασία για εξαιρετική αντοχή:

• Συρματόσχοινο: Ανοξείδωτος χάλυβας SS304, 7×19 δεξιά κανονική στρώση, ηλεκτρογυαλισμένο μετά τη διαμόρφωση σε Ra ≤ 0,4 μm. Αυτό το φινίρισμα επιφάνειας ελαχιστοποιεί τις θέσεις έναρξης διάβρωσης και εξασφαλίζει σταθερά χαρακτηριστικά τριβής μεταξύ των κλώνων καθ 'όλη τη διάρκεια ζωής.
• Μπάρες σύσφιξης: Κράμα αλουμινίου 6061-T6, σκληρό ανοδιωμένο ανά ισοδύναμο MIL-A-8625 Type III, παρέχοντας ένα ανθεκτικό, ηλεκτρικά μη αγώγιμο επιφανειακό στρώμα που αποτρέπει τη γαλβανική διάβρωση μεταξύ της ράβδου αλουμινίου και του σχοινιού από ανοξείδωτο χάλυβα σε υγρές ατμόσφαιρες ή με άλατα.
• Διεπαφή τοποθέτησης: Διαμπερείς οπές ακριβείας Ø8,5 mm και στις δύο ράβδους δέχονται τυπικούς συνδετήρες M8. Ο συμμετρικός σχεδιασμός ράβδων επιτρέπει την εγκατάσταση σε οποιονδήποτε προσανατολισμό —οριζόντιο, κατακόρυφο ή υπό γωνία— χωρίς να επηρεάζεται η απόδοση της απομόνωσης.

Δεδομένα Περιβαλλοντικής Ανθεκτικότητας

Οδηγίες εγκατάστασης και ενσωμάτωσης

Προσανατολισμός τοποθέτησης: Το JGX-1276D-278B αποδίδει εξίσου σε διαμορφώσεις συμπίεσης, διάτμησης ή λοξής 45°. Για ωφέλιμα φορτία που υπόκεινται κυρίως σε κατακόρυφη διέγερση, η κατακόρυφη τοποθέτηση (λειτουργία συμπίεσης) βελτιστοποιεί την ικανότητα φόρτωσης. Για εφαρμογές με σημαντικές πλευρικές διαταραχές, μια διάταξη κλίσης 45° παρέχει ισορροπημένη ακαμψία σε όλους τους άξονες.

Ροπή μπουλονιού: Μ8 Βαθμολογία 8.8 συνδετήρων με ροπή 20–25 N·m. Χρησιμοποιήστε επίπεδες ροδέλες και στις δύο πλευρές της ράβδου στερέωσης για ομοιόμορφη κατανομή της δύναμης σύσφιξης. Εφαρμόστε ντουλάπι με σπειρώματα μεσαίας αντοχής για εγκαταστάσεις που υπόκεινται σε συνεχείς κραδασμούς.

Ρύθμιση πολλαπλών βάσεων: Για ράφια εξοπλισμού και περιβλήματα, συνιστάται ένα συμμετρικό σχέδιο στερέωσης 4 σημείων ή 6 σημείων. Η συνολική μάζα του εξοπλισμού διαιρούμενη με τον αριθμό των στηριγμάτων θα πρέπει να είναι εντός του εύρους 2–55 kg ανά απομονωτή για βέλτιστη απόδοση απομόνωσης.

Προτεινόμενοι Τομείς Εφαρμογών

Εξοπλισμός κινητού καταφυγίου επικοινωνίας • Καμπίνες ελέγχου υπεράκτιων πλατφορμών • Σταθμοί χειριστή βαρέων βιομηχανικών μηχανημάτων • Συσκευασία γεννητριών και στροβίλων • Ηλεκτρονικά σιδηροδρομικών ατμομηχανών • Συστήματα παρακολούθησης φορτηγών ορυχείων • Καταφύγια αναμετάδοσης και τηλεπικοινωνιών • Ωφέλιμα φορτία οχημάτων έρευνας και διάσωσης • Φορητές μονάδες επιτόπιου νοσοκομειακού εξοπλισμού • Γεωφυσικός εξοπλισμός μηχανών αποθήκευσης. κινήσεις μεταφορέων

Προσφέρουμε δωρεάν τεχνική υποστήριξη εφαρμογών, συμπεριλαμβανομένου του χαρακτηρισμού εκτροπής φορτίου για το συγκεκριμένο ωφέλιμο φορτίο σας, αναφορές δοκιμών πίνακα αναδευτήρα πολλαπλών αξόνων και προσαρμοσμένες τροποποιήσεις ράβδου τοποθέτησης. Επικοινωνήστε με την τεχνική ομάδα πωλήσεών μας για να συζητήσετε τις απαιτήσεις απομόνωσής σας και να ζητήσετε δείγμα για αξιολόγηση.
