JGX-1276D-278B Τεχνολογία απομόνωσης σε όλες τις κατευθύνσεις, απομόνωση δονήσεων από σύρμα για ακραία περιβάλλοντα ευρείας εμβέλειας φορτίων

JGX-1276D-278B Απομονωτής κραδασμών με συρματόσχοινο — Απομόνωση πολλαπλών αξόνων με ευρυζωνική απόκριση συχνότητας

Επισκόπηση προϊόντος

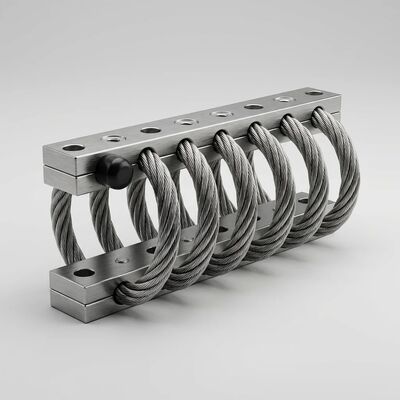

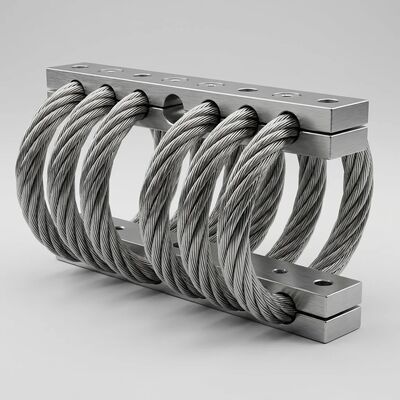

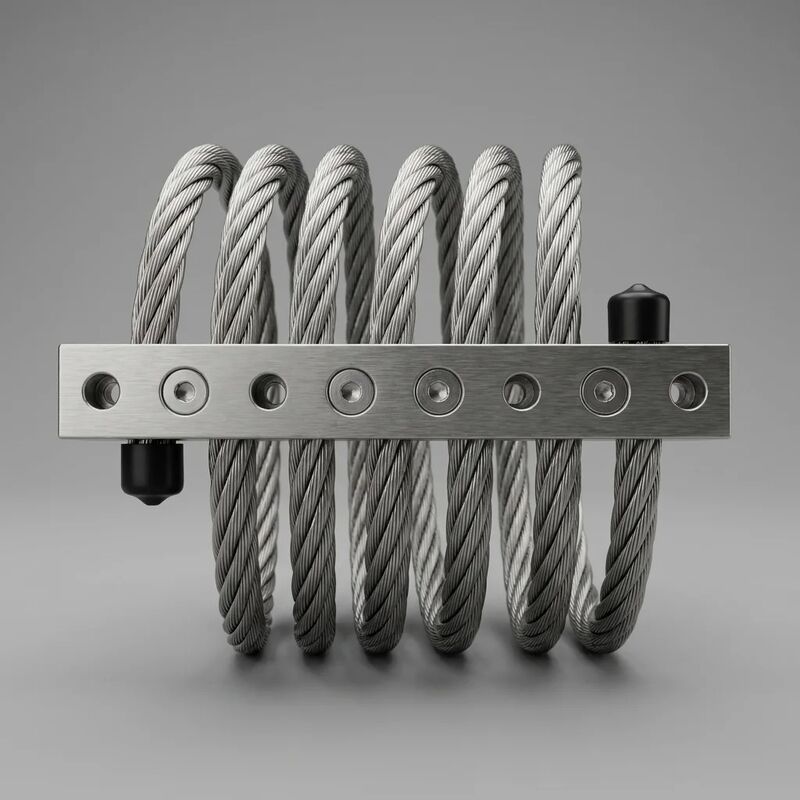

ΟJGX-1276D-278Bείναι ένας ελικοειδώς τυλιγμένος απομονωτής κραδασμών από συρματόσχοινο από ανοξείδωτο χάλυβα, ειδικά κατασκευασμένος γιαδυναμική απομόνωση όλων των κατευθύνσεωναπέναντι από έναευρύ φάσμα φορτίου και συχνότητας. Ο πυρήνας του συρματόσχοινου οκτώ βρόχων SS304 συσφίγγεται συμμετρικά μεταξύ ράβδων στερέωσης από κράμα αλουμινίου επεξεργασμένες με μηχανική ακρίβεια, δημιουργώντας ένα στιβαρό εξ ολοκλήρου μεταλλικό στοιχείο απομόνωσης που λειτουργεί αξιόπιστα από-70°C έως +300°Cχωρίς ελαστομερή συστατικά που αποικοδομούνται με την πάροδο του χρόνου.

Αρχή απομόνωσης σε όλες τις κατευθύνσεις

Σε αντίθεση με τις βάσεις ελατηρίου ή από καουτσούκ μονού άξονα, το JGX-1276D-278B χρησιμοποιεί μια γεωμετρία ελικοειδή συρματόσχοινο που ταυτόχρονα μειώνει τους κραδασμούς στοκαι τους έξι βαθμούς ελευθερίας: τρεις μεταφορικοί άξονες (τάση/συμπίεση, πλευρική διάτμηση και στις δύο κατευθύνσεις) και τρεις άξονες περιστροφής (ρολό, βήμα και εκτροπή). Αυτό επιτυγχάνεται μέσω του μηχανισμού τριβής Coulomb μεταξύ μεμονωμένων κλώνων σύρματος μέσα σε κάθε βρόχο σχοινιού. Καθώς ο μονωτήρας παραμορφώνεται υπό δυναμική φόρτιση, τα σύρματα από ανοξείδωτο χάλυβα ολισθαίνουν το ένα πάνω στο άλλο, μετατρέποντας την ενέργεια κινητικής δόνησης σε χαμηλής ποιότητας θερμική απαγωγή μέσω απόσβεσης ξηρής τριβής.

Ευρεία κάλυψη φορτίου & συχνότητας

Κάθε μονάδα JGX-1276D-278B υποστηρίζει αεύρος στατικού φορτίου 2–55 kg, με μια φυσική συχνότητα που επικεντρώνεται γύρω5–8 Hz. Η προοδευτική, μη γραμμική καμπύλη ακαμψίας του απομονωτή παρέχει μαλακή συμμόρφωση υπό διέγερση χαμηλού πλάτους, υψηλής συχνότητας, ενώ σκληραίνει προοδευτικά υπό κρουστικές παλμούς υψηλής ενέργειας. Ο τυπικός λόγος απόσβεσης κυμαίνεται από0,10 έως 0,20, με συντελεστή ενίσχυσης συντονισμού παρακάτω3.0σε κρίσιμες συχνότητες—που ξεπερνούν σημαντικά τις ισοδύναμες λαστιχένιες βάσεις. Η μεταδοτικότητα κραδασμών στο φάσμα 10–2000 Hz παραμένει σταθερά χαμηλή, καθιστώντας αυτόν τον απομονωτή κατάλληλο για ευαίσθητα ηλεκτρονικά ωφέλιμα φορτία και όργανα ακριβείας.

Υλικό & Κατασκευή

Το συρματόσχοινο SS304 διαμέτρου 6,4 mm υφίσταται ηλεκτροστίλβωση μετα-σχηματισμού για την εξάλειψη των επιφανειακών μικρορωγμών, την ενίσχυση της αντοχής στη διάβρωση και τη διατήρηση σταθερής τριβής μεταξύ των κλώνων σε εκατομμύρια κύκλους φόρτωσης. Οι ράβδοι σύσφιξης από κράμα αλουμινίου διαθέτουν ανοδιωμένες επιφάνειες με διαμπερείς οπές με ακρίβεια που δέχονται μπουλόνια στερέωσης M8. Η θερμική επεξεργασία ανακούφισης του στρες εφαρμόζεται μετά την περιέλιξη για να σταθεροποιηθεί η γεωμετρία της έλικας και να αποτραπεί ο μακροχρόνιος ερπυσμός.

Ακραία περιβαλλοντική ικανότητα

Η εξ ολοκλήρου μεταλλική κατασκευή εξαλείφει τους τρόπους αστοχίας που είναι εγγενείς στους ελαστομερείς απομονωτές: χωρίς σκλήρυνση από καουτσούκ σε θερμοκρασίες κάτω από το μηδέν, χωρίς μαλάκωμα ή ερπυσμό υπό παρατεταμένη έκθεση σε υψηλή θερμοκρασία και χωρίς ρωγμές που προκαλούνται από το όζον ή την υπεριώδη ακτινοβολία. Ο απομονωτής αντέχειδοκιμή ψεκασμού αλατιού άνω των 500 ωρών(ισοδύναμο ASTM B117) χωρίς μετρήσιμη υποβάθμιση, καθιστώντας το κατάλληλο για υπεράκτιες εγκαταστάσεις, επιχειρήσεις στην έρημο και αναπτύξεις στην Αρκτική. Αντιστέκεται επίσης σε κοινά βιομηχανικά χημικά, υδραυλικά υγρά και έκθεση στο καύσιμο ντίζελ χωρίς απώλεια απόδοσης.

Τεχνικές Προδιαγραφές

Τυπικές Εφαρμογές

Ηλεκτρονικά περιβλήματα οχημάτων εκτός δρόμου • Κονσόλες πλοήγησης και επικοινωνίας πλοίου • Πλατφόρμες τοποθέτησης σετ βιομηχανικής γεννήτριας • Απομόνωση συμπιεστή HVAC και ψύκτη • Σιδηροδρομική σηματοδότηση και παρατρόχιος εξοπλισμός • Όργανα σεισμικής παρακολούθησης • Ρυμουλκούμενα αεροδιαστημικής υποστήριξης εδάφους • Καμπίνες χειριστή μηχανημάτων ορυχείων και κατασκευών • Καμπίνες χειριστή μηχανημάτων ορυχείων και κατασκευών • Κινητά συστήματα CT και απεικόνισης

Επικοινωνήστε με την ομάδα μηχανικών μας για προσαρμοσμένο συντονισμό εκτροπής φορτίου, αναφορές δοκιμών πολλών αξόνων και τιμολόγηση OEM όγκου. Παρέχουμε πλήρη υποστήριξη ανάλυσης κραδασμών, συμπεριλαμβανομένων δεδομένων καμπύλης μεταδοτικότητας και αποτελέσματα προσομοίωσης πεπερασμένων στοιχείων κατόπιν αιτήματος.
