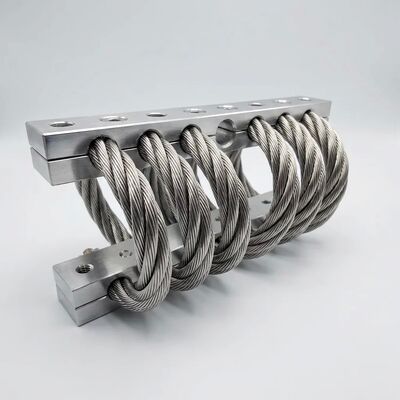

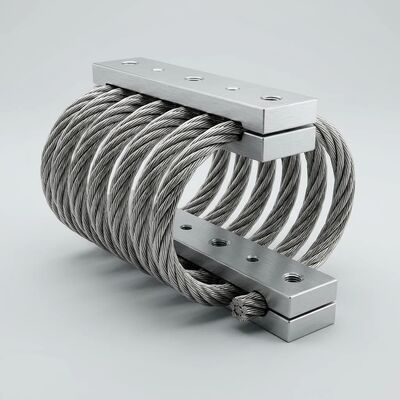

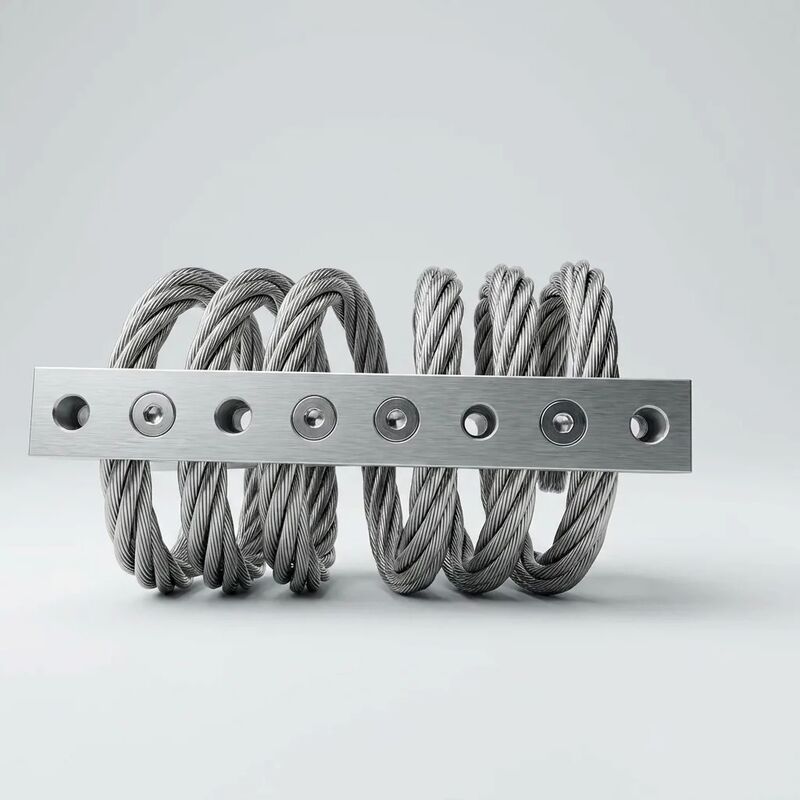

JGX-0956D-110A Αντικατάσταση απομόνωσης κραδασμών με συρματόσχοινο απρόσκοπτη πτώση για προβλέψιμη γραμμική απόδοση

JGX-0956D-110A — Ανταλλακτικός απομονωτής κραδασμών με συρματόσχοινο αντικατάστασης χωρίς ραφή με προβλέψιμη γραμμική απόδοση

ΟJGX-0956D-110Aεπιλύει μια επίμονη βιομηχανική πρόκληση: αναβάθμιση της απόδοσης απομόνωσης κραδασμών χωρίς τροποποίηση υφιστάμενων δομών εξοπλισμού, πλαισίων τοποθέτησης ή σημείων αγκύρωσης θεμελίωσης. Σχεδιασμένο για να ταιριάζειτυπικά μοτίβα μπουλονιών ISO και DIN, πέφτει κατευθείαν στο αποτύπωμα των πιο συχνά χρησιμοποιούμενων ελαστομερών στηριγμάτων, απομονωτών με σπειροειδή ελατήρια και παλαιούχων στηριγμάτων συρματόσχοινων. Η εξ ολοκλήρου μεταλλική αρχιτεκτονική από ανοξείδωτο χάλυβα προσφέρει στη συνέχεια υπηρεσίες χωρίς συντήρηση για δεκαετίεςπροβλέψιμα, σχεδόν γραμμικά χαρακτηριστικά φορτίου-εκτροπήςεπικυρωμένη σε ≤ ±5% απόκλιση στο ονομαστικό εύρος 1–800 kg.

Τι κάνει μια πραγματική αντικατάσταση με πτώση

Πολλοί απομονωτές ισχυρίζονται ότι είναι συμβατότητα εκ των υστέρων. Το JGX-0956D-110A το προσφέρει με μετρήσιμους όρους:

• Ταίριασμα μπουλονιού-μοτίβου— κατασκευασμένα σε τυπικά βιομηχανικά πλέγματα τοποθέτησης (ISO 299, DIN 281 και κοινά σχέδια OEM). προσαρμοσμένες διαστάσεις κύκλου μπουλονιού και υποδοχής διαθέσιμες για παραγγελίες όγκου χωρίς χρεώσεις εργαλείων για ποσότητες άνω των 100 μονάδων
• Ισοτιμία ή μείωση φακέλου— η συμπαγής γεωμετρία του ελικοειδούς πηνίου καταλαμβάνει 20–40% λιγότερο όγκο από έναν συμβατικό απομονωτή ελατηρίου τύπου περιβλήματος ισοδύναμου φορτίου, επιλύοντας προβλήματα απόστασης σε σφιχτές θέσεις εξοπλισμού
• Διατήρηση ύψους— το εγκατεστημένο ύψος στο ονομαστικό φορτίο ελέγχεται εντός ±1 mm από την προδιαγραφή στόχου, πράγμα που σημαίνει ότι οι συνδεδεμένοι αγωγοί, οι αγωγοί, οι άξονες μετάδοσης κίνησης και οι αργαλειοί καλωδίων δεν απαιτούν εκ νέου ευθυγράμμιση μετά την εναλλαγή
• Επαναχρησιμοποίηση μπουλονιών αγκύρωσης— η διάμετρος της οπής της πλάκας βάσης και η κεντρική απόσταση ταιριάζουν με την υπάρχουσα εγκατάσταση. συνήθως οι ίδιοι κοχλίες αγκύρωσης μπορούν να επανατοποθετηθούν σύμφωνα με τις προδιαγραφές, αποφεύγοντας το κόστος και τον κίνδυνο της διάτρησης σκυροδέματος σε επιχειρησιακές εγκαταστάσεις

The Economic Case for Drop-In Retrofit

Η επιλογή ενός απομονωτή αντικατάστασης σταγόνας έναντι ενός έργου ανασχεδιασμού αλλάζει αποφασιστικά την εξίσωση κόστους. Εξετάστε μια τυπική εγκατάσταση βιομηχανικού ανεμιστήρα ή αντλίας 8 θέσεων:

• Καμία δομική τροποποίηση— η εξάλειψη της κατασκευής, της συγκόλλησης και της βαφής χάλυβα εξοικονομεί $2.000–$8.000 ανά εγκατάσταση μόνο σε εργασία και υλικά
• Ελαχιστοποιημένος χρόνος διακοπής λειτουργίας— μπουλόνι, αντικατάσταση 8 στηριγμάτων με μπουλόνι μπορεί να ολοκληρωθεί μέσα σε μία μόνο βάρδια (4–6 ώρες συμπεριλαμβανομένης της επαλήθευσης ροπής) έναντι 2–5 ημερών για επανασχεδιασμό του συστήματος πλήρους τοποθέτησης
• Καμία έγκριση αλλαγής μηχανικής— επειδή η διεπαφή τοποθέτησης είναι αμετάβλητη, πολλές εγκαταστάσεις μπορούν να επεξεργαστούν το JGX-0956D-110A ως αντικατάσταση συντήρησης παρόμοια με παρόμοια αντί να ενεργοποιήσουν μια εντολή πλήρους αλλαγής μηχανικής (ECO) με σχετική αναθεώρηση σχεδιασμού, αξιολόγηση ασφάλειας και κόστος τεκμηρίωσης
• Άμεσο κέρδος απόδοσης— η μετάβαση από παλαιωμένα ελαστομερή στηρίγματα (που συνήθως χάνουν το 30-50% της απόδοσης απομόνωσής τους μέσα σε 5 χρόνια λόγω συμπίεσης και σκλήρυνσης του περιβάλλοντος) σε μονωτήρες συρματόσχοινου εξ ολοκλήρου από μέταλλο, αποκαθιστά την εξασθένηση των κραδασμών βάσει σχεδιασμού από την πρώτη ώρα λειτουργίας

Προβλέψιμη γραμμική απόδοση σε όλο το εύρος φορτίου

Ο≤ ±5% απόκλιση γραμμικότηταςτου JGX-0956D-110A δεν είναι ένα θεωρητικό μέγιστο — είναι ένα κριτήριο αποδοχής παραγωγής που επαληθεύεται σε κάθε παρτίδα. Αυτό το επίπεδο γραμμικότητας προσφέρει πρακτικά πλεονεκτήματα μηχανικής που δεν μπορούν να ταιριάξουν οι μη γραμμικές ελαστομερείς βάσεις:

• Πρόβλεψη μεταδοτικότητας χωρίς εικασίες— ένας γραμμικός απομονωτής ακολουθεί ακριβώς την κλασική καμπύλη μεταδοτικότητας ενός DOF. η απόδοση απομόνωσης σε οποιαδήποτε αναλογία συχνότητας μπορεί να υπολογιστεί με μια αριθμομηχανή τσέπης αντί να απαιτείται επαναληπτική μη γραμμική FEA
• Σταθερή απομόνωση όταν αλλάζει το βάρος του ωφέλιμου φορτίου— εξοπλισμός που λειτουργεί με μεταβλητή μάζα (δεξαμενές πλήρωσης/άδειασμα, μεταφορείς χειρισμού υλικών με μεταβαλλόμενο φορτίο, δοχεία επεξεργασίας παρτίδων) έχει σταθερή απομόνωση επειδή η ακαμψία παραμένει ανάλογη με την εκτροπή σε όλο το εύρος
• Χωρίς μαλάκυνση ακαμψίας που εξαρτάται από το πλάτος— τα ελαστομερή εμφανίζουν το φαινόμενο Payne: η δυναμική ακαμψία μειώνεται καθώς αυξάνεται το πλάτος της τάσης, που σημαίνει ότι ο απομονωτής συμπεριφέρεται διαφορετικά κατά την κανονική λειτουργία σε σχέση με ένα συμβάν κρούσης. Το ελικοειδές χαλύβδινο πηνίο JGX-0956D-110A δεν παρουσιάζει μετρήσιμη εξάρτηση από το πλάτος μέχρι τη στάση υπερφόρτωσης
• Ταιριασμένα σετ χωρίς γρίφισμα— σε ανάρτηση 4, 6 ή 8 σημείων, η γραμμική και επαναλαμβανόμενη ακαμψία κάθε μονάδας JGX-0956D-110A εξασφαλίζει φυσικά ισορροπημένη κατανομή φορτίου. Δεν απαιτείται επαναληπτική ρύθμιση ύψους ή ταξινόμηση ελατηρίου κατά την εγκατάσταση

Τεχνικές Προδιαγραφές

Βιομηχανίες και εξοπλισμός όπου η αντικατάσταση Drop-In παρέχει τη μέγιστη αξία

• Υπηρεσίες HVAC και κτιρίων— Βάσεις συμπιεστή ψυκτικού συγκροτήματος, μονωτές ανεμιστήρα πύργων ψύξης, αντικατάσταση ελατηρίου μονάδας χειρισμού αέρα. συνήθως 20–50 βάσεις ανά κτίριο, καθιστώντας τη σωρευτική εξοικονόμηση χρόνου διακοπής λειτουργίας από την αντικατάσταση του μπουλονιού σημαντική
• Επεξεργασία νερού και λυμάτων— βάσεις φυγοκεντρικής αντλίας, ολισθητήρες φυσητήρα αερισμού, απομονωτές φυγόκεντρου αποχέτευσης. Η κατασκευή από ανοξείδωτο χάλυβα αντέχει τη συνεχή υγρασία και την έκθεση σε χημικά χωρίς τη σκουριά που πιάνει τους συμβατικούς ρυθμιστές ελατηρίου
• Βιομηχανικά συστήματα συλλογής ανεμιστήρα και σκόνης— άμεση αντικατάσταση για αποτυχημένες βάσεις ελατηρίου σε ανεμιστήρες επαγωγής και εξαναγκασμένου ρεύματος. Η προβλέψιμη γραμμική ακαμψία εξαλείφει τον εποχιακό κύκλο επαναρύθμισης που προκαλείται από τη θερμική μετατόπιση ελαστομερών
• Βοηθητικός εξοπλισμός παραγωγής ηλεκτρικής ενέργειας— ολισθητήρες λαδιού λιπαντικού, σετ αντλιών προώθησης καυσίμου, ερμάρια εξοπλισμού διέγερσης σε καταστρώματα στροβίλων. Η συμβατότητα με πτώση αποφεύγει τις άδειες θερμής εργασίας και τις διαδικασίες συγκόλλησης σε ταξινομημένες περιοχές
• Εξοπλισμός τροχαίου υλικού και σιδηροδρομικού υλικού— μονωτήρες ντουλαπιών σημάτων, βάσεις συμπιεστή κάτω από το πλαίσιο, ανάρτηση μονάδας HVAC. Η δυνατότητα εναλλαγής των μοτίβων μπουλονιών με τις υπάρχουσες βάσεις απλοποιεί τα προγράμματα αναβάθμισης σε όλο τον στόλο που κατανέμονται σε εκατοντάδες οχήματα ή τοποθεσίες στην άκρη του δρόμου
• Ναυτικά βοηθητικά μηχανήματα— βάσεις γεννήτριας έκτακτης ανάγκης, μόνωση πυροσβεστικής αντλίας, έλεγχος κραδασμών ολίσθησης αφαλάτωσης. 316 SS κατασκευή και μοτίβα μπουλονιών πτώσης εξαλείφουν την ανάγκη για δομικές τροποποιήσεις dry-dock κατά την επανατοποθέτηση

Στείλτε μας τη μάρκα και το μοντέλο των υπαρχόντων στηριγμάτων σας ή ένα διαστατικό σκίτσο του σχεδίου των μπουλονιών σας. Θα επαληθεύσουμε τη συμβατότητα του JGX-0956D-110A εντός μίας εργάσιμης ημέρας και θα παράσχουμε προδιαγραφές μετασκευής, τιμολόγηση και χρόνο παράδοσης. Διατίθεται τιμολόγηση όγκου για προγράμματα αναβάθμισης σε όλο τον στόλο και σε πολλούς ιστότοπους.
