JGX-0956D-110A Προσαρμοσμένος απομονωτής δονήσεων με σχοινί συρματόπλεγματος με σχεδιασμό διασυνδέσεως ασφαλείας

JGX-0956D-110A — Απομονωτής κραδασμών με συρματόσχοινο προσαρμοσμένο σε ωφέλιμο φορτίο με ασφάλιση αστοχίας

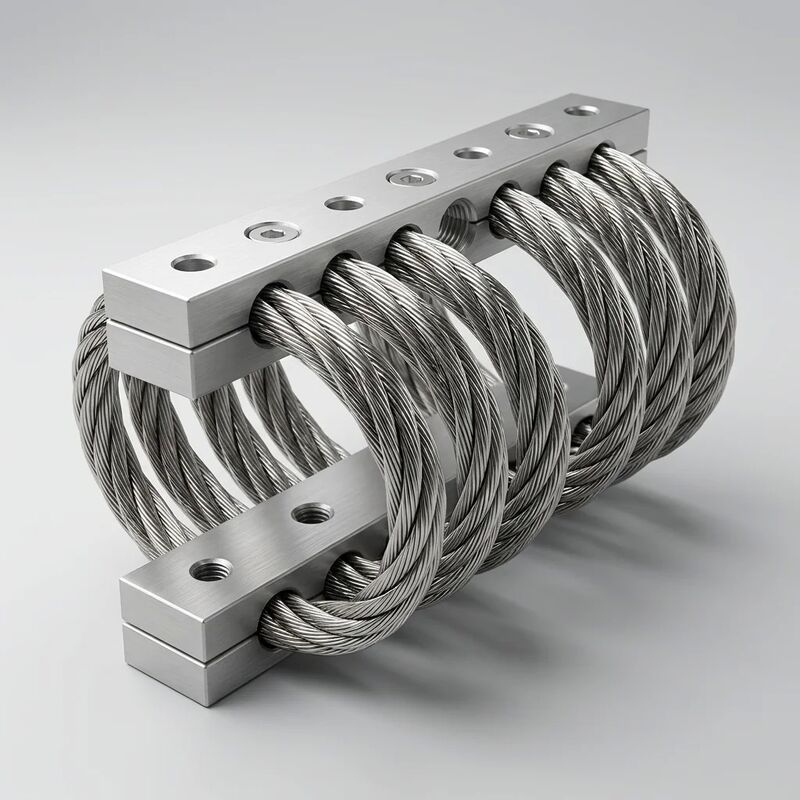

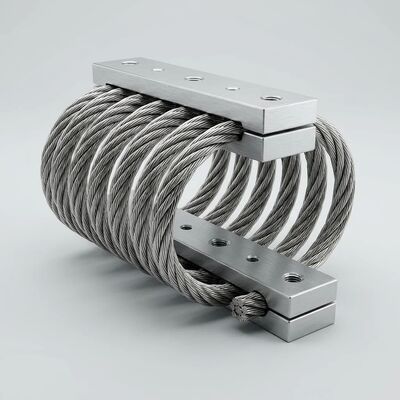

ΟJGX-0956D-110Aυιοθετεί μια θεμελιωδώς διαφορετική προσέγγιση στην απομόνωση κραδασμών. Αντί να ζητάτε από τον εξοπλισμό σας να τοποθετήσει έναν απομονωτή καταλόγου, ο απομονωτής έχει σχεδιαστεί για να ταιριάζει στον εξοπλισμό σας. Κάθε μονάδα αποστέλλεται με έναδιαμόρφωση πηνίου για συγκεκριμένο ωφέλιμο φορτίο— Η διάμετρος του σύρματος, ο αριθμός πηνίων, η γωνία έλικας και η προφόρτιση υπολογίζονται από το βάρος που υποβάλατε, τις συντεταγμένες του κέντρου βάρους και το φάσμα διέγερσης. ΕΝΑμηχανική κλειδαριά ασφαλείαςενσωματώνεται απευθείας στη δομή της βάσης, διασφαλίζοντας ότι ακόμη και υπό καταστροφική υπερφόρτωση, το ωφέλιμο φορτίο παραμένει φυσικά δεσμευμένο.

Πώς λειτουργεί ο συντονισμός για συγκεκριμένο ωφέλιμο φορτίο

Η διαδικασία διαμόρφωσης JGX-0956D-110A περιλαμβάνει τρεις εισαγωγές δεδομένων από τον πελάτη:

• Μάζα ωφέλιμου φορτίου και θέση CG— συνολικό βάρος εξοπλισμού συν τις συντεταγμένες x, y, z του κέντρου βάρους σε σχέση με το επίπεδο στήριξης· αυτό καθορίζει το στατικό φορτίο ανά απομονωτή και την απαιτούμενη κατανομή ακαμψίας σε μια ανάρτηση πολλαπλών σημείων
• Ζώνη συχνοτήτων διέγερσης— τις κυρίαρχες συχνότητες δόνησης που παράγει ή λαμβάνει ο εξοπλισμός· η φυσική συχνότητα του απομονωτή τοποθετείται στη συνέχεια τουλάχιστον √2 κάτω από τη χαμηλότερη συχνότητα διέγερσης για να επιτευχθεί μεταδοτικότητα κάτω από τη μονάδα
• Μοτίβο μπουλονιών στερέωσης και περιορισμοί φακέλων— διάμετρος κύκλου μπουλονιού ή ορθογώνιο πλέγμα, μέγεθος σπειρώματος, διαθέσιμο ύψος διάκενου και τυχόν παρακείμενα εμπόδια που περιορίζουν το αποτύπωμα της απομόνωσης

Από αυτές τις εισόδους, η γεωμετρία του πηνίου υπολογίζεται για την τοποθέτηση τουφυσική συχνότητα στη ζώνη 6–14 Hzμε στατική απόκλιση του3–18 mmστο καθορισμένο ωφέλιμο φορτίο. Το προκύπτον σύστημα παρέχει αποτελεσματικότητα απομόνωσης≥ 85% στον συντονισμόκαι στους τρεις μεταφορικούς άξονες.

Σύζευξη ασφαλούς αστοχίας: Ασφάλεια από γεωμετρία, όχι από ροπή

Οι περισσότερες βάσεις κραδασμών βασίζονται σε βιδωτές συνδέσεις ως το μοναδικό μέσο συγκράτησης του ωφέλιμου φορτίου. Ένα χαλαρωμένο μπουλόνι, ένα απογυμνωμένο νήμα ή ένας έλεγχος ροπής που παραβλέπεται μπορεί να οδηγήσει σε αποκόλληση του εξοπλισμού — έναν απαράδεκτο κίνδυνο για εναέριες εγκαταστάσεις, συστήματα τοποθετημένα στο όχημα ή οποιαδήποτε εφαρμογή όπου ένα πεσμένο ωφέλιμο φορτίο θέτει σε κίνδυνο το προσωπικό ή τα παρακείμενα μηχανήματα.

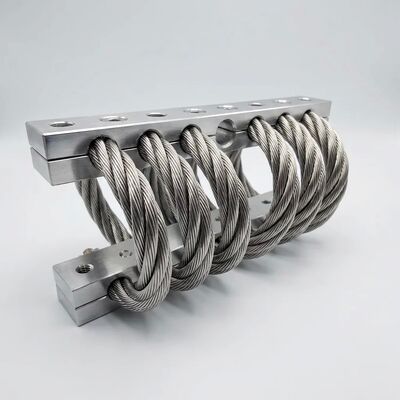

Το JGX-0956D-110A αντιμετωπίζει αυτό με έναμηχανισμός ασφάλισης διπλής ράβδου θετικής κλειδαριάς:

• Γεωμετρική σύλληψη— δύο ράβδοι ασφάλισης από σκληρυμένο ανοξείδωτο χάλυβα περνούν μέσα από επεξεργασμένες σχισμές τόσο στην πλάκα βάσης όσο και στο στήριγμα ωφέλιμου φορτίου. Μόλις συναρμολογηθούν, οι ράβδοι συγκρατούν φυσικά το ωφέλιμο φορτίο ακόμα κι αν έχουν αφαιρεθεί τελείως όλα τα μπουλόνια στερέωσης
• Περιορισμός ταξιδιού υπερφόρτωσης— οι ράβδοι αλληλασφάλισης λειτουργούν επίσης ως σκληροί αναστολείς, περιορίζοντας τη μέγιστη θλιπτική και εφελκυστική παραμόρφωση στο σχεδιασμένο ασφαλές εύρος, αποτρέποντας την πλαστική παραμόρφωση του πηνίου κατά τη διάρκεια κρουσμάτων που υπερβαίνουν το ονομαστικό φορτίο
• Επιβεβαίωση οπτικής ασφάλειας— ένα αυλάκι αναφοράς που έχει υποστεί μηχανική επεξεργασία σε κάθε ράβδο ασφάλισης παρέχει μια οπτική ένδειξη go/no-go. εάν η αυλάκωση είναι ορατή πέρα ​​από την πρόσοψη του βραχίονα, ο απομονωτής έχει αντιμετωπίσει ένα συμβάν υπερβολικού ταξιδιού και θα πρέπει να επιθεωρηθεί
• Μηδενική πρόσθετη συντήρηση— ο μηχανισμός αλληλασφάλισης δεν έχει κινούμενα μέρη πέρα ​​από το ίδιο το πηνίο απομόνωσης· χωρίς καρφίτσες, μάνδαλα, ελατήρια ή φθαρμένες επιφάνειες που απαιτούν περιοδική λίπανση ή αντικατάσταση

Προβλέψιμες επιδόσεις και γραμμικότητα για σίγουρη σχεδίαση συστήματος

Τα δεδομένα επικύρωσης σε όλες τις μονάδες παραγωγής JGX-0956D-110A επιβεβαιώνουν αγραμμική απόκλιση φορτίου-εκτροπής ≤ ±5%σε όλο το εύρος ονομαστικού φορτίου 1–800 kg. Αυτή η σχεδόν γραμμική συμπεριφορά είναι άμεση συνέπεια της γεωμετρίας του ελικοειδούς συρματόσχοινου: σε αντίθεση με τα ελαστομερή που παρουσιάζουν φαινόμενο Mullins, φαινόμενο Payne και ισχυρή εξάρτηση από το πλάτος, το πηνίο από ανοξείδωτο χάλυβα διατηρεί σταθερή ακαμψία ανεξάρτητα από το ιστορικό διέγερσης.

Για τους σχεδιαστές συστημάτων, η προβλέψιμη γραμμικότητα σημαίνει:

• Απλοποιημένη μοντελοποίηση FEA— ο μονωτήρας μπορεί να αναπαρασταθεί ως γραμμικό στοιχείο αποσβεστήρα ελατηρίου χωρίς υπορουτίνες μη γραμμικού υλικού ή επαναληπτικούς ελέγχους σύγκλισης
• Σίγουρη πρόβλεψη πολλαπλών αξόνων— η μήτρα ακαμψίας 3 αξόνων που προέρχεται από δοκιμή ενός άξονα είναι έγκυρη για όλες τις κατευθύνσεις φόρτωσης, επιτρέποντας ακριβή προσομοίωση συστήματος 6-DOF
• Επαναληψιμότητα από παρτίδα σε παρτίδα— οι απομονωτές αντικατάστασης που παραγγέλθηκαν χρόνια αργότερα με τις ίδιες προδιαγραφές ωφέλιμου φορτίου θα ταιριάζουν με το αρχικό σετ εντός των ορίων ανοχής, εξαλείφοντας την ανάγκη εκ νέου συντονισμού ή επανατοποθέτησης της εγκατάστασης

Τεχνικές Προδιαγραφές

Όπου η προσαρμογή ωφέλιμου φορτίου και η διασύνδεση ασφαλείας έχουν μεγαλύτερη σημασία

• Καμπίνες εναέριων ανυψωτικών και γερανών— Η ασφάλιση αστοχίας είναι αδιαπραγμάτευτη όταν ένα πεσμένο ωφέλιμο φορτίο θα χτυπήσει το προσωπικό κάτω. ο συντονισμός ειδικά για το ωφέλιμο φορτίο διασφαλίζει ότι η ποιότητα κύλισης στην καμπίνα πληροί τα πρότυπα άνεσης του χειριστή σε όλο το εύρος στροφών του ανυψωτικού
• Βάσεις δοκιμής κινητήρα και κιβωτίου ταχυτήτων— κάθε παραλλαγή κινητήρα έχει διαφορετική μάζα και CG· οι προσαρμοσμένοι απομονωτές αποτρέπουν τη διέλευση συντονισμού κατά τη διάρκεια των δοκιμών σάρωσης, ενώ η ασφάλιση παρέχει ένα σκληρό φράγμα ασφαλείας έναντι αστοχίας στήριξης σε υψηλές στροφές ανά λεπτό
• Μηχανές μέτρησης συντεταγμένων ακριβείας (CMM)— η προβλέψιμη γραμμική ακαμψία επιτρέπει τη συνάρτηση μεταφοράς απομόνωσης κραδασμών στους προϋπολογισμούς αβεβαιότητας μέτρησης. Ο συντονισμός ωφέλιμου φορτίου τοποθετεί τη φυσική συχνότητα πολύ κάτω από τις διαταραχές που προκαλούνται από το δάπεδο
• Ρυμουλκούμενα κινητής γεννήτριας και συμπιεστών— ο σχεδιασμός αλληλοεμπλοκής διασφαλίζει την ασφάλεια των οδικών μεταφορών. Η προσαρμοσμένη ρύθμιση υπολογίζει το ειδικό βάρος ολίσθησης και το CG κάθε διαμόρφωσης τρέιλερ
• Εργαλεία επιθεώρησης λιθογραφίας ημιαγωγών και γκοφρετών— Η ακρίβεια τοποθέτησης κάτω από το μικρόμετρο απαιτεί βάσεις απομόνωσης με τεκμηριωμένα, επαναλαμβανόμενα χαρακτηριστικά ακαμψίας. Το JGX-0956D-110A παρέχει τη γραμμικότητα και τη συνέπεια παρτίδας που απαιτούνται για την πιστοποίηση καθαρού χώρου

Για να ξεκινήσετε μια διαμόρφωση JGX-0956D-110A για συγκεκριμένο ωφέλιμο φορτίο, δώστε το βάρος του εξοπλισμού σας, τη θέση CG, τις κυρίαρχες συχνότητες διέγερσης και το σχέδιο μπουλονιών. Οι μηχανικοί εφαρμογών μας θα επιστρέψουν ένα προσαρμοσμένο φύλλο προδιαγραφών και ένα μοντέλο 3D STEP εντός 48 ωρών.
