JGX-0480D-75A Μη γραμμική εξομάλυνση απομόνωσης κραδασμών με συρματόσχοινο Εξασθένιση κραδασμών χωρίς συντήρηση-Μεγάλη διάρκεια ζωής

JGX-0480D-75A Απομονωτής δονήσεων συρματόπλεγματος χωρίς συντήρηση Μεγάλη διάρκεια ζωής με αποδεδειγμένη εξασθένιση των σοκ

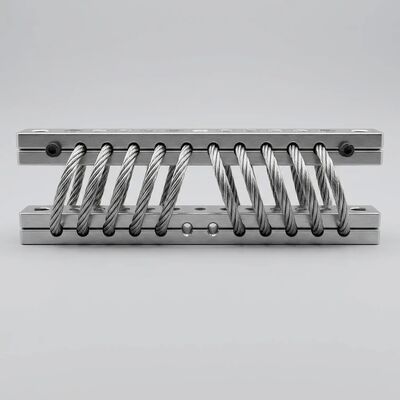

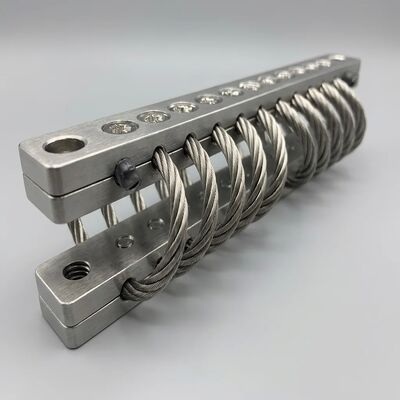

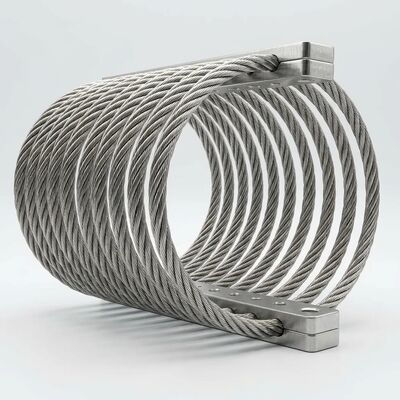

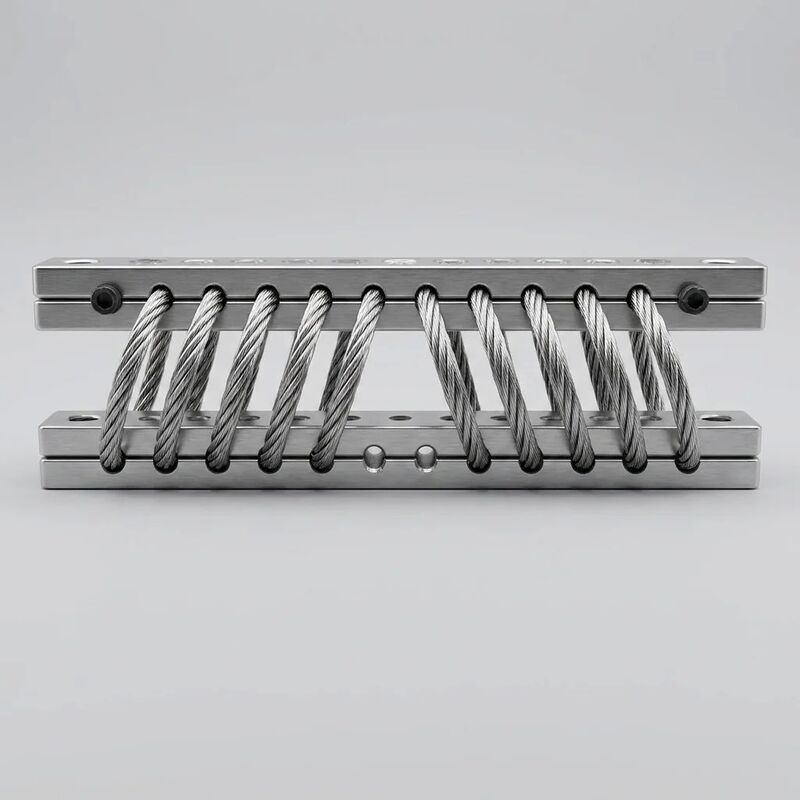

ΗJGX-0480D-75A Απομονωτής δονήσεων από σύρμαΣυγκεντρώνειτεχνολογία μη γραμμικής εξασθένισης των σοκκαι αμη συντηρητική ολομεταλλική αρχιτεκτονικήΓια να παρέχει προβλέψιμο, μακράς διάρκειας έλεγχο των δονήσεων για τις πιο απαιτητικές βιομηχανικές εγκαταστάσεις.MIL-STD-810H(Συμπεράσματα για την περιβαλλοντική μηχανική)ΜΙΛ-ΣΤΔ-167-1Α(Μηχανικές δονήσεις εξοπλισμού πλοίου) πρωτόκολλα δοκιμών, this isolator demonstrates the structural integrity and performance consistency required for mission-critical equipment protection where maintenance access is limited and operational reliability is paramount.

Μη γραμμική εξομάλυνση και εξασθένιση των συγκρούσεων

• Προσαρμοστική αντίδραση δυσκαμψίας:Η γεωμετρία του 8-τροχιακού ελικοειδούς σχοινίτος παράγει ένασκόπιμα μη γραμμική καμπύλη μετατόπισης δύναμηςΣτο κανονικό εύρος λειτουργίας (0~70% της ονομαστικής κάμψης), η δυσκαμψία είναι σκόπιμα χαμηλή και προοδευτική, παρέχοντας εξαιρετική διαρκή απομόνωση από δονήσεις.η γεωμετρική επίδραση δυσκαμψίας ενεργοποιείται, παράδοσηΕλεγχόμενη απορρόφηση ενέργειαςπου αποτρέπει τη σκληρή κορυφή και περιορίζει τη μέγιστη μεταδιδόμενη δύναμη κατά τη διάρκεια συγκρούσεων.
• Αμβλύνσεις Coulomb με αναλογικότητα μετατόπισης:Η τριβή μεταξύ των καλωδίων σε όλη την κατασκευή 7 × 19 IWRC παράγει αμβλύνσεις που αυξάνονται με το εύρος της μετατόπισης.αυτορρύθμισηΠαρέχει χαμηλή αποσβέσιμη (ζ ≈ 0,05) κατά τη διάρκεια μικρής δυναμικότητας σταθερής κατάσταση δονήσεων για ανώτερη απομόνωση υψηλής συχνότητας και υψηλή αποσβέσιμη (ζ ≈ 0,05).20) κατά τη διάρκεια μεταβατικού σοκ μεγάλου εύρους για ταχεία διάσπαση ενέργειας.
• Αποδυνάμωση σφαιρικού παλμού:Οι μετρούμενες δοκιμές μεταδοτικότητας των κραδασμών αποδεικνύουνέως 85% μείωση της μέγιστης επιτάχυνσηςσε παλμούς εισόδου 15 g με μισό νόημα (διαρκείας 11 ms), με αμελητέα υπολειμματική μετατόπιση μετά το γεγονός του σοκ. Το σύνολο συρματόπλεγματος επιστρέφει στην θέση ισορροπίας του χωρίς μόνιμη ρύθμιση,έτοιμος για τον επόμενο κύκλο σοκ.

Μακροχρόνια διάρκεια ζωής χωρίς συντήρηση

• Μηδενικά προγραμματισμένα διαστήματα λειτουργίας:Η πλήρης απουσία ελαστικών, πολυμερών ή ρευστών στοιχείων εξαλείφει κάθε μηχανισμό φθοράς που καθοδηγεί τα συμβατικά προγράμματα αντικατάστασης μονωτών.Τίποτα για λίπανση, ελεγχόμενο για ρωγμές ή αντικατάστασηκαθ' όλη τη διάρκεια της ονομαστικής ζωής > 10 και άνω.
• 15ετή βάση ζωής σχεδιασμού:Οι επιταχυνόμενες δοκιμές ζωής σε συνδυασμό θερμικού κύκλου (-60 °C έως +200 °C), έκθεσης σε αλμυρή ομίχλη και μηχανικού κύκλου αποδεικνύουν ότι ηδεν υπάρχει μετρήσιμη υποβάθμισησε χαρακτηριστικά κάμψης φορτίου ή απόδοση αποσβεσμού μετά από προσομοιωμένη έκθεση σε 15 έτη λειτουργίας.ή διασωματική επίθεση.
• Απλούστευση εγκατάστασης:Η τοποθέτηση με ένα βρόχο μέσω M12 × 1,75 βρόχων με νήματα δεν απαιτεί λάμψη, ελαστικά ευθυγράμμισης ή ρύθμιση προφόρτωσης.Ο απομονωτής αυτοκεντρώνεται κάτω από το στατικό βάρος του εξοπλισμού και αμέσως αρχίζει να παρέχει την απομόνωση σχεδιασμού χωρίς διαδικασίες ανάθεσης ή διάρρηξης.

Επαλήθευση συμμόρφωσης με την MIL-STD

• Συμμόρφωση με την MIL-STD-810H:Το JGX-0480D-75A δοκιμάστηκε σύμφωνα με τη μέθοδο 514.8 (δονήσεις) και τη μέθοδο 516.8 (σόκ) της MIL-STD-810H,αποδεικνύουν σταθερή απόδοση απομόνωσης σε όλα τα καθορισμένα εύρους συχνότητας και πλάτουςΗ έκθεση σε θερμοκρασία με τη μέθοδο 501.7 (υψηλή θερμοκρασία) και τη μέθοδο 502.7 (χαμηλή θερμοκρασία) επιβεβαιώνει την λειτουργική ικανότητα από -60 °C έως +200 °C χωρίς υποβάθμιση της απόδοσης.
• Συμμόρφωση με το MIL-STD-167-1A:Η δοκιμή δονήσεων τύπου Ι (περιβαλλοντικές δονήσεις εξοπλισμού πλοίου) επικυρώνει την ικανότητα του απομονωτή να προστατεύει τον εξοπλισμό από δονήσεις που προέρχονται από τη δομή στην περιοχή συχνοτήτων 4·50 Hz,με μέτρηση της μεταδοτικότητας κάτω των 2.0 σε ολόκληρο το φάσμα δοκιμής με ονομαστικό φορτίο.
• Πιστοποίηση της διάβρωσης από αλμυρή ομίχλη:Περισσότερες από 500 ώρες έκθεσης σε ουδέτερο αλατιούχο ψεκασμό ανά ASTM B117 χωρίς σχηματισμό κόκκινης σκουριάς στο σύρμα SS304 ή στις ράβδους συγκράτησης, επιβεβαιώνοντας την καταλληλότητα για θαλάσσια, υπεράκτια,και παράκτια βιομηχανικά περιβάλλοντα.

Τεχνικές προδιαγραφές

Στόχοι εφαρμογών

• Εξοπλισμός πλοίων και υπεράκτιων πλοίων:Προστατεύει τις αντλίες, τους ανεμιστήρες εξαερισμού, τα ντουλάπια ελέγχου και τα βοηθητικά μηχανήματα από τις δονήσεις που μεταδίδονται από το κύτος και το σοκ που προκαλείται από κύματα σε εμπορικά πλοία, υπεράκτιες πλατφόρμες,και πλωτές εγκαταστάσεις παραγωγήςΟι δοκιμές MIL-STD-167-1A επικυρώνουν τις επιδόσεις στο περιβάλλον δονήσεων πλοίου των 4 50 Hz.
• Συστήματα βιομηχανικής έκτακτης ανάγκης και αναμονής:Απομονώνει συσκευές αντλιών πυρκαγιάς, σετ γεννήτριας έκτακτης ανάγκης,και συστήματα αδιάλειπτης τροφοδοσίας (UPS) όπου η συντήρηση είναι πρακτικά απίθανη και ο εξοπλισμός πρέπει να ξεκινά αξιόπιστα μετά από χρόνια σε κατάσταση αναμονής σε περιβάλλοντα χωρίς συνθήκες..
• Βαρύ κινητό εξοπλισμό:Παρέχει απομόνωση από δονήσεις για τοποθέτηση καμπίνας χειριστή, ηλεκτρονικά συστήματα ελέγχου και υδραυλικά συστήματα κατασκευής μηχανών, γεωργικών συγκομιδών,και οχήματα επεξεργασίας υλικών που λειτουργούν σε συνεχή κατάσταση συγκρούσεων και δονήσεων.
• Μηχανήματα κρίσιμης σημασίας για εργοστάσια μεταποίησης:Προστατεύει τις αντλίες που κινούνται από τουρμπίνες, τις φυγοκεντρίστρες υψηλής ταχύτητας και τον εξοπλισμό μετρήσεων ακριβείας σε συνεχείς χημικές, φαρμακευτικές,και εγκαταστάσεις επεξεργασίας τροφίμων όπου η μη προγραμματισμένη διακοπή λειτουργίας έχει σοβαρές επιπτώσεις στην παραγωγή και την ασφάλεια.
• Εφαρμογές σεισμικής συγκράτησης:Το χαρακτηριστικό μη γραμμικής δυσκαμψίας παρέχει αποτελεσματική απομόνωση κατά την κανονική λειτουργία, ενώ η προοδευτική δυσκαμψία περιορίζει τη μετατόπιση του εξοπλισμού κατά τη διάρκεια σεισμικών γεγονότων.προσφέροντας εγγενή σεισμική συγκράτηση χωρίς ξεχωριστά σναμπέρ ή όρια στάσεων.
• Εξοπλισμός υποδομής μεταφορών:Απομονώνει τα σιδηροδρομικά ντουλάπια σηματοδότησης, τους κινητήρες των ανεμιστήρων εξαερισμού τούνελ, τον εξοπλισμό παρακολούθησης των αρθρώσεων επέκτασης γέφυρας,Ηλεκτρονικά συστήματα διαχείρισης κυκλοφορίας από συνεχείς κύκλους δονήσεων και θερμικής επέκτασης που προκαλούνται από την κυκλοφορία.

Δέσμευση ποιότητας του ECER:Κάθε JGX-0480D-75A κατασκευάζεται σύμφωνα με το πρότυπο ISO 9001:2015 με την ανιχνευσιμότητα της μεμονωμένης παρτίδας και την τεστ τεκμηρίωση.δωρεάν υποστήριξη μηχανικής εφαρμογώνσυμπεριλαμβανομένων των υπολογισμών επιλογής φορτίου, της δημιουργίας καμπύλης διαπερατότητας και της υποστήριξης της ολοκλήρωσης 3D CAD.Επικοινωνήστε μαζί μας τώρα.για να συζητήσετε τις ειδικές απαιτήσεις απομόνωσης από τις κραδασμούς και τις δονήσεις, να ζητήσετε εκθέσεις δοκιμών ή να λάβετε μια ανταγωνιστική προσφορά όγκου με επιβεβαίωση χρόνου προετοιμασίας.
