JGX-0480D-75A Συρματόσχοινο μονωτής κραδασμών 100% μεταλλική κατασκευή Μηδενική γήρανση Ταυτόχρονη απομόνωση πολλαπλών αξόνων

JGX-0480D-75A Απομονωτής κραδασμών με συρματόσχοινο – 100% μεταλλική κατασκευή με μηδενική υποβάθμιση γήρανσης

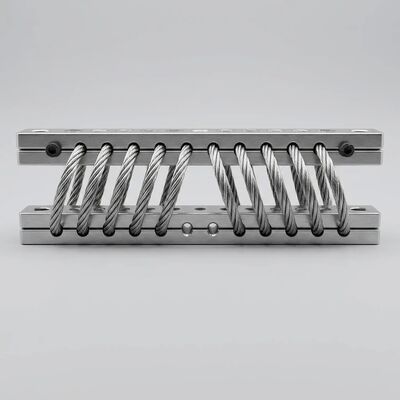

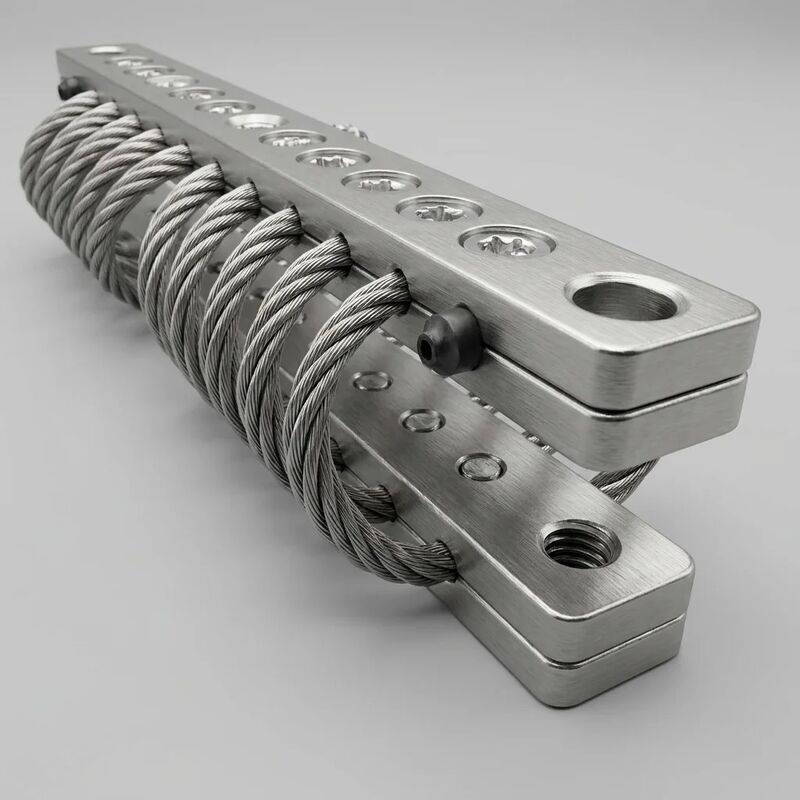

ΟJGX-0480D-75A Συρματόσχοινο Απομόνωσης κραδασμώνέχει σχεδιαστεί γύρω από μια θεμελιώδη αρχή σχεδιασμού:εξαλείψτε κάθε στοιχείο που μπορεί να γεράσει, να υποβαθμιστεί ή να παρασυρθεί με την πάροδο του χρόνου. Σε αντίθεση με τους συμβατικούς απομονωτές κραδασμών που ενσωματώνουν καουτσούκ, πολυουρεθάνη, σιλικόνη ή στοιχεία γεμάτα με υγρό, αυτός ο απομονωτής χρησιμοποιεί100% μεταλλική κατασκευήπαντού—Συρματόσχοινο 304 από ανοξείδωτο χάλυβα με κατασκευή IWRC 7×19, ράβδους συγκράτησης SS304 και σφιγκτήρες από κράμα αλουμινίου με υδραυλική πτύχωση. Το αποτέλεσμα είναι μια λύση απομόνωσης που προσφέρειπανομοιότυπα χαρακτηριστικά ελέγχου κραδασμών την πρώτη ημέρα και την ημέρα δέκα χιλιάδες, με μηδενική μετατόπιση απόδοσης που αποδίδεται στη γήρανση του υλικού.

100% Μεταλλική Κατασκευή: Το πλεονέκτημα μηδενικής γήρανσης

• Χωρίς μηχανισμούς αποδόμησης ελαστομερών:Οι βάσεις από καουτσούκ και πολυουρεθάνη υφίστανται αναπόφευκτα ρωγμές όζοντος, ευθραυστότητα UV, θερμική οξείδωση, σετ συμπίεσης και μετανάστευση πλαστικοποιητή. Το JGX-0480D-75A εξαλείφει και τις πέντε λειτουργίες αστοχίας από τη σχεδίασή του, επιτυγχάνοντας ένα αληθινότοποθέτηση και ξεχασμόςχωρίς προγραμματισμένο διάστημα αντικατάστασης.
• Συνεχής ακαμψία επί δεκαετίες:Οι ελαστομερείς απομονωτές συνήθως παρουσιάζουν αύξηση ακαμψίας 15-30% σε διάστημα 5 ετών λόγω διασταύρωσης και σκλήρυνσης. Το εξ ολοκλήρου μεταλλικό JGX-0480D-75A διατηρεί το δικό τουκαμπύλη φορτίου-εκτροπής εντός ανοχής ±3%.σε όλο το >10&sup7; διάρκεια σχεδιασμού κύκλου, επαληθευμένη μέσω μελετών συσχέτισης επιταχυνόμενης γήρανσης.
• Χωρίς ψυχρή ροή ή παραμόρφωση ερπυσμού:Σε αντίθεση με τις βάσεις με βάση πολυμερή που παραμορφώνονται προοδευτικά υπό παρατεταμένο στατικό φορτίο, το συγκρότημα συρματόσχοινων SS304 παρουσιάζει αμελητέα ερπυσμό (<0,1 mm μόνιμο σετμετά από 1.000 ώρες σε ονομαστικό φορτίο συμπίεσης), διατηρώντας την ευθυγράμμιση του εξοπλισμού και τη γεωμετρία τοποθέτησης.

Ταυτόχρονη απομόνωση πολλαπλών αξόνων

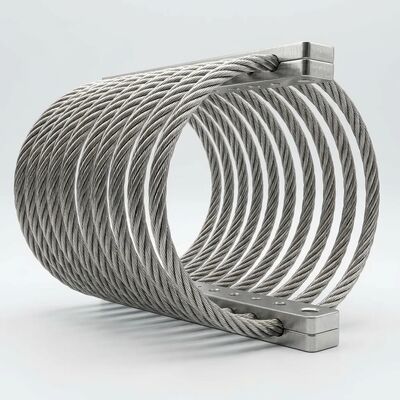

• Ελικοειδής διαμόρφωση 8 πηνίου:Η βελτιστοποιημένη γεωμετρία 8 πηνίων με διάμετρο συρματόσχοινου 4,8 mm παρέχειισορροπημένη ακαμψία και στους έξι βαθμούς ελευθερίας(3 μεταφορικές + 3 περιστροφικές), δίνοντας τη δυνατότητα σε ένα μοντέλο μεμονωμένου απομονωτή να χειρίζεται σύνθετες εισόδους κραδασμών πολλαπλών κατευθύνσεων χωρίς να απαιτεί ξεχωριστές αξονικές και πλευρικές βάσεις.
• Προοδευτική απόκριση φορτίου-εκτροπής:Κάθε πηνίο συμβάλλει ανεξάρτητα στο συνολικό χαρακτηριστικό δύναμης-μετατόπισης. Σε κραδασμούς μικρού πλάτους, τα πηνία ανταποκρίνονται με χαμηλή δυναμική ακαμψία για εξαιρετική απομόνωση. Κάτω από κρουστική φόρτιση, η τριβή μεταξύ των συρμάτων και η γεωμετρική ακαμψία συνδυάζονται για να προσφέρουνπροοδευτική απορρόφηση ενέργειαςχωρίς πάτο ή σκληρές στάσεις.

Μη γραμμική εξομάλυνση & εξασθένηση κραδασμών

• Απόσβεση εξαρτώμενη από το πλάτος:Ο μηχανισμός τριβής Coulomb που είναι εγγενής στο συρματόσχοινο 7×19 παράγειαπόσβεση ανάλογη με το πλάτος μετατόπισης. Η συνεχής δόνηση μικρού πλάτους βλέπει χαμηλή απόσβεση (διατηρώντας την απόδοση απομόνωσης πάνω από 90%), ενώ τα κρουστικά γεγονότα μεγάλου πλάτους ενεργοποιούν υψηλή απόσβεση (ταχεία διασπορά ενέργειας, αποτρέποντας την ενίσχυση συντονισμού).
• Μετάβαση ακαμψίας από μαλακό σε σκληρό:Η ελικοειδής γεωμετρία παρέχει αμη γραμμική καμπύλη ακαμψίαςπου είναι σκόπιμα μαλακό στο κανονικό εύρος λειτουργίας και σταδιακά σκληραίνει πέρα ​​από το 70% της ονομαστικής παραμόρφωσης. Αυτό το χαρακτηριστικό αποτρέπει την απότομη αύξηση της ακαμψίας (φαινόμενο ελατηρίου σκλήρυνσης) που μπορεί να προκαλέσει μετατόπιση συχνότητας και απώλεια απομόνωσης σε γραμμικές βάσεις ελατηρίου.

Τεχνικές Προδιαγραφές

Βιομηχανικές Εφαρμογές

• Πακέτα συμπιεστών βαριάς βιομηχανίας:Απομονώνει μεγάλες παλινδρομικές και φυγοκεντρικές ολισθήσεις συμπιεστών (50–500 kW) σε εγκαταστάσεις πετροχημικών, επεξεργασίας φυσικού αερίου και διαχωρισμού αέρα όπου η πρόσβαση αντικατάστασης τοποθέτησης είναι δύσκολη και δαπανηρή.
• Εξοπλισμός Παραγωγής Ενέργειας:Παρέχει απομόνωση κραδασμών εφ' όρου ζωής για σετ γεννητριών κινητήρων ντίζελ και αερίου από 50 kVA έως 1.000 kVA, προστατεύοντας τα συγκροτήματα καλοριφέρ, τα ρουλεμάν εναλλάκτη και τα συστήματα ελέγχου από την κόπωση των κραδασμών που προκαλείται από τον κινητήρα.
• Βοηθητικά συστήματα θαλάσσιας πρόωσης:Απομονώνει σετ αντλιών, εναλλάκτες θερμότητας, διαχωριστές καυσίμου και μονάδες συμπιεστή σε μηχανοστάσια όπου η υγρασία με αλάτι καταστρέφει γρήγορα τις συμβατικές ελαστομερείς βάσεις — ο εξ ολοκλήρου μεταλλικός σχεδιασμός παρέχει εγγενή προστασία από τη διάβρωση.
• Σταθμοί μετάδοσης κίνησης εξόρυξης:Χειρίζεται το συνδυασμό συνεχών κραδασμών του ιμάντα και διακοπτόμενων κρουστικών φορτίων από κρούση υλικού στα σημεία μεταφοράς, διατηρώντας την ευθυγράμμιση της μονάδας σε απομακρυσμένες λειτουργίες με ελάχιστη πρόσβαση συντήρησης.
• Εξοπλισμός χαλυβουργείου & βαριάς σφυρηλάτησης:Προστατεύει τις υδραυλικές μονάδες ισχύος, τους ηλεκτρικούς πίνακες ελέγχου και τους πίνακες οργάνων δίπλα σε σφυριά σφυρηλάτησης, ελασματουργεία και φούρνους ηλεκτρικού τόξου όπου τα μεγέθη κραδασμών υπερβαίνουν τα 10 g.

Πλεονέκτημα κατασκευής ECER:Κάθε JGX-0480D-75A παράγεται σύμφωνα με διαδικασίες πιστοποιημένες κατά ISO 9001:2015 με εξατομικευμένη επαλήθευση καμπύλης εκτροπής φορτίου. Η ομάδα μηχανικών μας παρέχει δωρεάντροπική ανάλυση και πρόβλεψη μεταδοτικότηταςγια τις συγκεκριμένες παραμέτρους του εξοπλισμού σας.Επικοινωνήστε μαζί μας σήμεραγια τεχνικά δελτία δεδομένων, μοντέλα 3D STEP ή τιμολόγηση τόμου OEM.
