JGX-0400D-37A Συρματόσχοινο απομόνωσης κραδασμών Ανώτερος έλεγχος κραδασμών Ανθεκτικό σχέδιο ανθεκτικό στη διάβρωση

JGX-0400D-37A Απομονωτής κραδασμών με συρματόσχοινο – Προηγμένη μηχανική για ανώτερο έλεγχο κραδασμών και κραδασμών

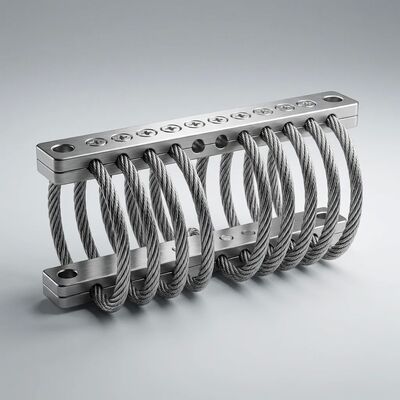

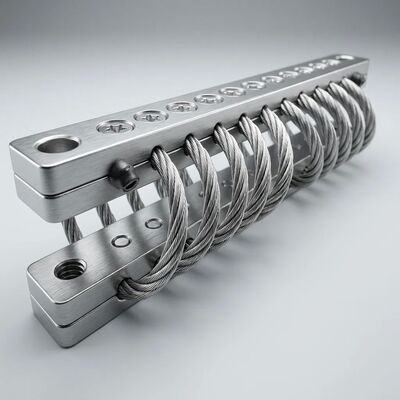

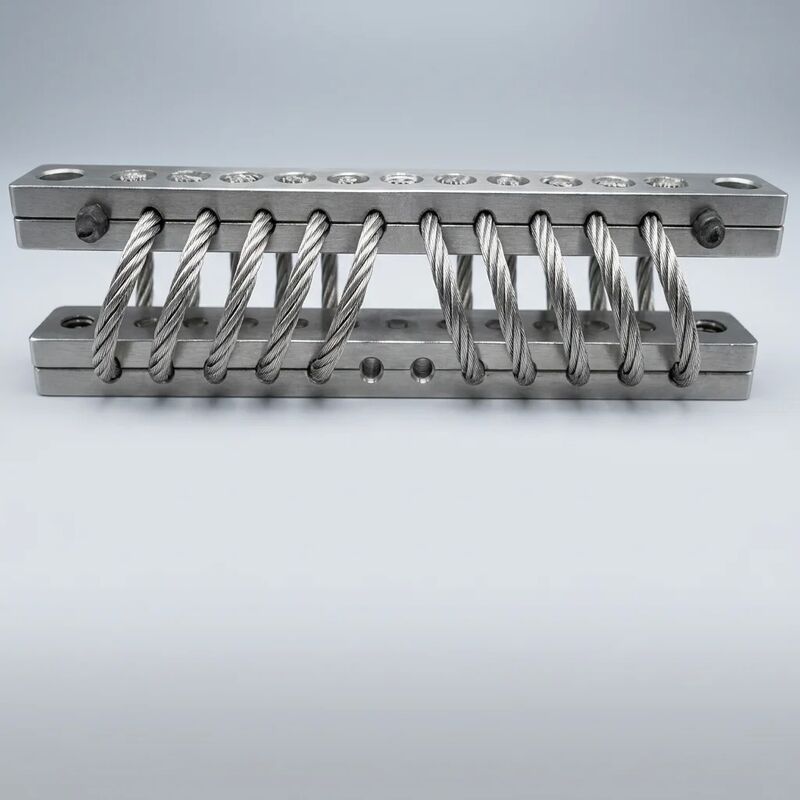

ΟJGX-0400D-37A Συρματόσχοινο Απομόνωσης κραδασμώναντιπροσωπεύει μια λύση σχεδιασμένη με ακρίβεια για απαιτητικές βιομηχανικές απαιτήσεις απομόνωσης κραδασμών. Χτισμένο γύρω από μια διαμόρφωση ελικοειδή συρματόσχοινο 6 πηνίων χρησιμοποιώνταςΑνοξείδωτο ατσάλι 304 (UNS S30400)με α7×19 IWRC (Ανεξάρτητος Πυρήνας Σχοινιού)κατασκευή, αυτός ο μονωτήρας παρέχει προβλέψιμη, επαναλαμβανόμενη εξασθένηση κραδασμών και απόσβεση κραδασμών σε πολλούς άξονες φορτίου. Το ηλεκτροστιλβωμένο φινίρισμα επιφάνειας ενισχύει τόσο την αντοχή στη διάβρωση στην κόπωση όσο και την αισθητική συνέπεια για την ενσωμάτωση OEM.

Σημαντικά σημεία Μηχανικής & Σχεδιασμού

• Ιδιόκτητη γεωμετρία ελικοειδούς πηνίου:Η διαμόρφωση 6 πηνίων με συρματόσχοινο διαμέτρου 4,0 mm έχει βελτιστοποιηθεί για να παρέχει αΦυσικό εύρος συχνοτήτων 5–15 Hzυπό ονομαστικό στατικό φορτίο, απομονώνοντας αποτελεσματικά τις διαταραχές πάνω από 7–21 Hz (√2 × φυσική συχνότητα). Μετρημένοςαναλογία απόσβεσης 0,12–0,20εξασφαλίζει ταχεία διασπορά ενέργειας για παροδικά συμβάντα κρούσης.
• Διαχείριση φορτίου πολλαπλών αξόνων:Σχεδιασμένο για ταυτόχρονη απομόνωση σε λειτουργίες συμπίεσης (50–500 kg), εφελκυσμού (30–300 kg) και διάτμησης. Οαναλογία δυναμικής προς στατική ακαμψίαπαραμένει κάτω από το 1,5:1, εξασφαλίζοντας σταθερή απόδοση σε ποικίλα πλάτη διέγερσης χωρίς σκληρυντικές ή μαλακτικές μη γραμμικότητες.
• Ακεραιότητα υλικού και προστασία από τη διάβρωση:Το υλικό βάσης από ανοξείδωτο χάλυβα 304 σε συνδυασμό με την ηλεκτροστιλβωμένη επιφανειακή επεξεργασία επιτυγχάνει>500 ώρες ουδέτερη αντίσταση ψεκασμού αλατιούανά ASTM B117. Οι σφιγκτήρες συγκράτησης από κράμα αλουμινίου πτυχώνονται υδραυλικά υπό ελεγχόμενη πίεση για να αποτραπεί η ολίσθηση του συρματόσχοινου και να διατηρηθεί η ομοιομορφία της δύναμης του σφιγκτήρα σε όλο το συγκρότημα.
• Κατασκευή βελτιστοποιημένης κόπωσης:Το μοτίβο κλώσματος με συρματόσχοινο κατανέμει την τάση κάμψης σε 133 μεμονωμένα σύρματα (7 σκέλη × 19 σύρματα), παρέχοντας>10&sup7; κύκλους φόρτωσηςστο 80% της ονομαστικής χωρητικότητας χωρίς μετρήσιμη υποβάθμιση της απόδοσης. Η εξολοκλήρου μεταλλική κατασκευή εξαλείφει τη γήρανση του ελαστομερούς, το ερπυσμό ή το σετ συμπίεσης που βρίσκεται σε βάσεις με βάση το καουτσούκ.

Πλήρεις Τεχνικές Προδιαγραφές

Προτεινόμενες Εφαρμογές

• Σετ βιομηχανικών γεννητριών:Απομονώνει τους κραδασμούς που προκαλούνται από τον κινητήρα από 15 kVA έως 500 kVA πακέτα γεννήτριας ντίζελ και αερίου, προστατεύοντας τους πυρήνες του ψυγείου και τα ηλεκτρονικά του πίνακα ελέγχου από αστοχία κόπωσης.
• Εξοπλισμός HVAC & Air Handling:Μειώνει τη μετάδοση θορύβου που μεταδίδεται από τη δομή από φυγοκεντρικούς ανεμιστήρες, πύργους ψύξης και ψυκτικές μονάδες σε εμπορικές και βιομηχανικές εγκαταστάσεις κτιρίων.
• Συμπιεστές και πέδιλα αντλιών:Παρέχει αξιόπιστη απομόνωση κραδασμών για παλινδρομικούς και περιστροφικούς βιδωτούς συμπιεστές που λειτουργούν στις 800–3600 RPM, διατηρώντας την ευθυγράμμιση υπό συνθήκες δυναμικής φόρτισης.
• Εξοπλισμός ορυχείων και λατομείων:Προστατεύει τις δονητικές οθόνες, τις βάσεις των κινητήρων θραυστήρα και τα συγκροτήματα κίνησης μεταφορέων από κρουστική φόρτιση υψηλού πλάτους σε περιβάλλοντα εξορυκτικής βιομηχανίας.
• Μηχανήματα θαλάσσιου μηχανοστασίου:Αντέχει σε ατμόσφαιρα γεμάτη άλατα και συνεχή έκθεση σε υγρασία σε μηχανοστάσια υπεράκτιων σκαφών, διαμερίσματα αντλιών και βοηθητικούς χώρους μηχανημάτων.
• Σιδηροδρομική Σηματοδότηση & Παρατρόχια Ερμάρια:Μειώνει τους κραδασμούς που προκαλούνται από τις σιδηροτροχιές σε συχνότητες πηγής 20–200 Hz, διασφαλίζοντας αξιόπιστη λειτουργία του ευαίσθητου ηλεκτρονικού εξοπλισμού αλληλασφάλισης και επικοινωνίας.

Διασφάλιση Ποιότητας:Κάθε μονωτήρας JGX-0400D-37A υποβάλλεται σε 100% έλεγχο διαστάσεων, επαλήθευση στατικής καμπύλης εκτροπής φορτίου και οπτικό έλεγχο ποιότητας επιφάνειας πριν από την αποστολή. Οι προσαρμοσμένες τιμές φορτίου, οι διάμετροι συρματόσχοινων και οι διαμορφώσεις τοποθέτησης είναι διαθέσιμες μέσω της υπηρεσίας μηχανικής OEM/ODM.Επικοινωνήστε μαζί μας σήμεραμε τις προδιαγραφές του εξοπλισμού σας για μια προσαρμοσμένη πρόταση απομόνωσης κραδασμών και ανταγωνιστική προσφορά όγκου.
